7. Technische gegevens

In deze sectie:

7.1. Technische specificaties

	Multi HS19 Solar 15 k
Max. AC ingang en doorgangsstroom	32 A
OMVORMER
Omvormer schijnbaar/nominaal vermogen	15 kVA / 15 kW
Continu uitangsvermogen tot 40°C ⁽¹⁾	15 kW
Piekvermogen ⁽²⁾	22 kW (5s)
Omvormer piek AC stroom ⁽²⁾	32 A (5s)
Continu AC stroom per fase ⁽¹⁾	22 A RMS
AC spanning	400 V AC ± 10%, 3-fasen
AC frequentie (bereik)	50/60 Hz (45 - 65 Hz)
Totale harmonische vervorming	<3%
Maximale efficiëntie ⁽³⁾	98 %
Geen laadvermogen bij 650 V accuspanning	50 W
AC aansluitingen	L1, L2, L3, N, PE
Aantal AC ingangen	1
Aantal AC uitgangen	2
PV
Maximale open circuit spanning	600 V
Maximale kortsluitstroom per reeks	20 A
Maximale MPP-stroom per reeks	13,5 A
Aantal strings	4
Aantal onafhankelijke trackers	4
MPPT bedrijfsspanning	100 - 600 V
Minimale PV spanning voor activeren ⁽⁴⁾	300 V
Maximaal totaal vermogen per reeks ⁽¹⁾	8 kW (32 kW totaal)
Maximale efficiëntie	99 %
ACCU
Bedrijfsspanningsbereik	650 - 1000 V
Maximale ontlaadstroom	25 A
Maximale laadstroom	41 A
Communicatie	CAN
Ondersteunde accu's ⁽⁵⁾	Accu's die Victron HV Protocol ondersteunen
FUNCTIES & BESCHERMING
Parallel geschakelde werking ⁽⁷⁾	Nee
Te hoge spanning categorie	PV II / AC III
Omgevingsomstandigheden	Binnen, geconditioneerd
Beveiligingen	PV te hoge spanning / PV te hoge stroom / DC isolatieweerstand / Reststroom bewakingseenheid / AC te hoge stroom
ALGEMEEN
Gewicht	26,5 kg
19" rack hoogte	4U
Diepte	71 cm
AC aansluitingen	Push-in veeraansluitingen: Harde kabel 0,2 mm2 tot 10 mm2 Flexibele kabel 0,25 mm2 tot 6 mm2
DC aansluitingen	5,7 mm Surlok
PV aansluitingen	MC4 contra: Staubli (Multi-Contact) PV-ADBP4-S2-UR-2,5 MC4 Mannetje: Staubli (Multi-Contact) PV-ADSP4-S2-UR-2,5
Bedrijfstemperatuur	0 tot 60 °C (volledig nominale werking tot 40 °C)
Koeling	Geforceerde lucht
Maximale hoogte	2000 m
Vochtigheid (niet condenserend)	95 %
Beschermingsgraad	IP 20
Programmeerbaar relais ⁽⁶⁾	Ja (3 A, tot 30 V DC)
Datacommunicatie	1x accu CAN poort, 1x VE.Can poort, VE.Direct poort en Bluetooth
Remote aan/uit aansluitklem	Ja
NORMEN
Elektrische veiligheid	EN-IEC 62109-1, EN-IEC 62109-2, vervuilingsgraad 2
Emissie / Immuniteit	EN-IEC 61000-3-11, EN-IEC 61000-3-12 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-4
1) Als zowel de omvormer en PV draaien op vol vermogen, dan kan er een vermogensvermindering optreden bij de PV en, in ernstigere gevallen, bij de omvormer. 2) Piekvermogen en duurtijd hangt af van starttemperatuur van het koelelement Vermelde tijden zijn met koude eenheid. 3) Efficiëntie verlaagt met hogere accuspanningen. 4) Minimale spanning voor communicatie om te starten als de Multi HS19 alleen gevoed wordt door PV. 5) Controleer de handleiding voor de volledige lijst van ondersteunde accu's. 6) Programmeerbaar relais dat ingesteld kan worden voor algemeen alarm, DC te lage spanning of aggregaat start/stop functie. 7) Toekomstige hardware herzieningen ondersteunen parallel geschakelde werking.

7.2. Afmetingen

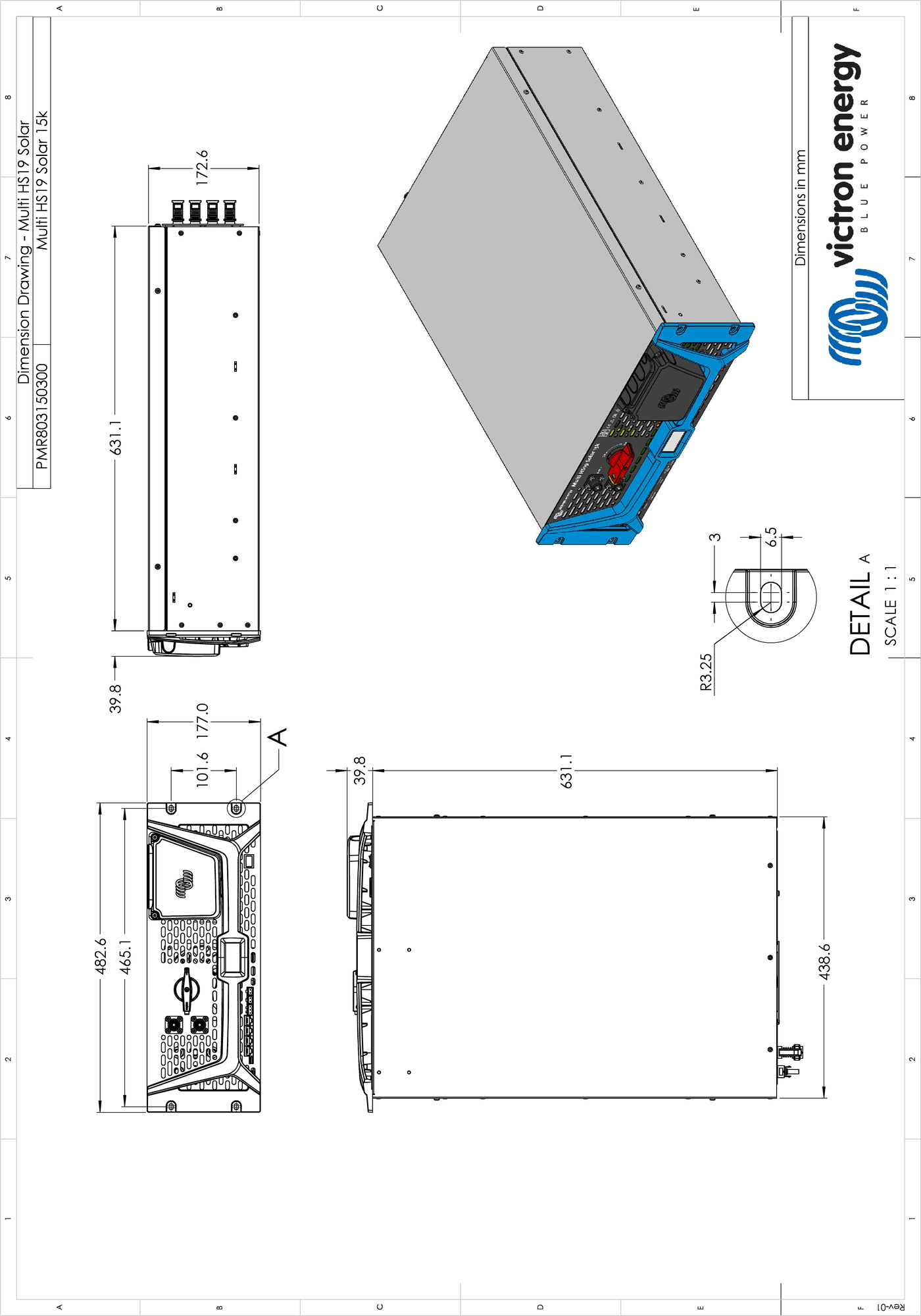

DimensionDrawing_Multi_HS19_Solar_15k__PMR803150300_-rev01.pdf

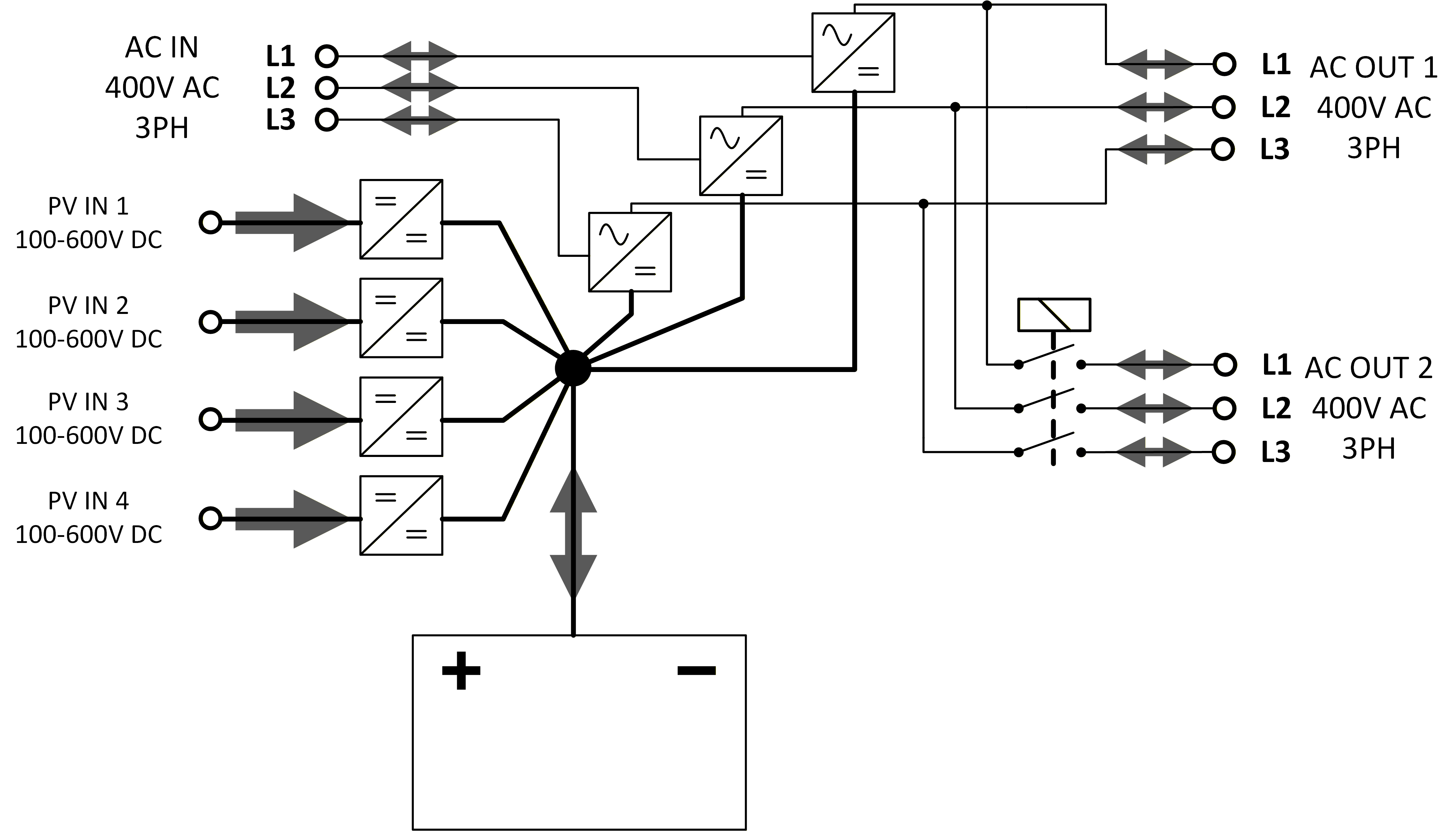

7.3. Intern blokschema

Waarschuwing

De accu is niet galvanisch geïsoleerd van de interne DC bus.

De accu aansluitklemmen, PV MPPT ingangen en omvormer AC ingangen en uitgangen, delen uiteindelijk een gezamenlijke DC bus en zijn niet galvanisch geïsoleerd van elkaar.

7.4. Voorbeeld bedradingsschema

Let op

Volg de leidraad van accufabrikant voor bescherming tegen te hoge stroom van accu.

Let op

Zorg ervoor dat de aardingsvoorschriften voor de specifieke regio worden nageleefd.

7.5. Naleving

CONFORMITEITSVERKLARING VAN DE EU EN HET VERENIGD KONINKRIJK

Fabrikant:

Victron Energy B.V.

Adres:

Postbus 50016, 1305 AA Almere, Nederland

Product:

Multi HS19 Solar

Modellen:

15 k

Richtlijnen:

2014/53/EU en S.I. 2017/1206

Hierbij verklaart Victron Energy B.V dat de bovenvermelde apparatuur types Richtlijnen 2014/53/EU en S.I. 2017:1206 naleven.

Herz. 01 - 06/2026

De volledige producthandleiding en de officiële EU- en Britse conformiteitsverklaring kunnen worden gedownload vanaf de Multi HS19 Solar 15 k productpagina (scan de QR code of ga naar https://ve3.nl/7q), onder 'Downloads' > 'Handleidingen' of 'Certificaten'.

VERKLARING VAN NALEVING VAN DE BRITSE PSTI: Wij, Victron Energy B.V., bevestigen dat ons product Multi HS19 Solar 15 k de veiligheidsvereisten voor fabrikanten naleeft, samengevat in Schema 1 van de Productveiligheid en Telecommunicatie infrastructuur (PSTI) Verordening nr. 1007 van 2023.. Voor een volledige verklaring van naleving, ga naar https://ve3.nl/7q.

Multi HS19 Solar 15 k
