2. Inleiding
Een 19-inch behuizing waarin een 15 kW 3-fasen hoogspanningsomvormer/acculader en vier MPPT hoogspanning PV volgers met een vermogen van elk 8 kW zijn geïntegreerd. Het geïntegreerde ontwerp vereenvoudigt de installatie, waardoor tijd en geld worden bespaard. Lichtgewicht, efficiënt en stil in actie met laag stand-by vermogen door hoogfrequent technologie en een nieuw ontwerp. Eenvoudige montage met de 19-inch behuizing, in hetzelfde rek glijdend als de accu's.
De Multi HS19 Solar heeft een krachtige sinusgolf omvormer/acculader in de kern met naadloze transities tussen omvormen, terugleveren naar het net en laden. Dankzij deze bidirectionele functionaliteit kan de accu worden opgeladen als er AC beschikbaar is, of kan er indien nodig stroom uit de accu worden onttrokken.
Er zijn vier individuele 8kW, MPPT PV trackers met een breed MPPT spanningsbereik van 100-600 V, voor een totale PV capaciteit van 32 kW bij 600 V.
Een speciale CAN-bus aansluiting voor accu’s ondersteunt beheerde accubanken van 650 tot 1000 V, waardoor de dikte van de accukabels en de installatiekosten worden verminderd. De Multi HS19 Solar 15 k kan de accu laden met 33 kW bij 800 V.
2.1. Inhoud
Deze handleiding behandelt de volgende modellen:
Multi HS19 Solar 15 k
2.2. Kenmerken
19-inch behuizing voor montage in een rack
Eenvoudig te installeren in een standaard 19" rack kast. Perfect voor installaties met 19” accupakketten die in een rack gemonteerd kunnen worden.
Twee AC uitgangen
Naast de gebruikelijke ononderbroken uitgang (AC-out-1) is er een extra uitgang (AC-out-2) beschikbaar die de belasting uitschakelt als het apparaat uitsluitend op de accu werkt. Voorbeeld: een elektrische boiler die alleen werkt als de AC ingang beschikbaar is. Er zijn verschillende toepassingen voor de AC-out-2.
PowerControl – maximaal gebruik van beperkt AC vermogen
Het product kan een enorme laadstroom leveren. Dit impliceert een zware belasting van de AC ingang. Daarvoor kan een maximale stroom ingesteld worden. Het product houdt dan rekening met andere stroomgebruikers en gebruikt de 'overtollige' stroom alleen voor laad doeleinden.
PowerAssist – Aanvullend gebruik van AC ingangsstroom
Deze functie brengt het principe van PowerControl naar een verdere dimensie waardoor het product de capaciteit van de alternatieve bron kan aanvullen. Als piekvermogen vaak slechts gedurende een beperkte periode nodig is, dan zorgt het product ervoor dat een tekort aan AC voeding onmiddellijk wordt gecompenseerd door stroom uit de accu. Als de belasting afneemt, dan wordt het reservevermogen gebruikt om de accu opnieuw te laden.
Programmeerbaar
Alle programmeerbare instellingen en net interactieve instelpunten voor dit product kunnen gewijzigd worden met behulp van een mobiele telefoon of computer (Windows vereist VE.Direct naar USB interface). VictronConnect software is beschikbaar in de App store van het apparaat, of op www.victronenergy.com.
Programmeerbaar relais
Het product is uitgerust met een gebruikers programmeerbaar relais. De relais kan geprogrammeerd worden voor verschillende toepassingen, bijvoorbeeld als een alarmrelais bij lage spanning.
Remote aan / uit poort
Er is een poort voor remote in- en uitschakelen, zodat de Multi HS19 Solarvia een contact op afstand in- of uitgeschakeld kan worden.
Hoog rendement
Buitengewone omvormer/acculader efficiëntie: Maximale efficiëntie van 98%. De omvormer is kortsluitvast en beschermd tegen oververhitting, hetzij door overbelasting of door hoge omgevingstemperatuur.
Ultrasnelle Maximum Power Point Tracking (MPPT) Vooral in het geval van bewolking, als de lichtintensiteit voortdurend verandert, dan zal een snel MPPT algoritme de energieopbrengst maximaal 30 % verbeteren in vergelijking met PWM laadregelaars en met tot 10 % in vergelijking met langzamere MPPT regelaars.
Geavanceerde Maximale Power Point detectie bij gedeeltelijke schaduwomstandigheden Als er gedeeltelijke schaduw ontstaat kunnen er twee of meer maximale vermogenspunten aanwezig zijn op de stroomspanningscurve. Conventionele MPPT's hebben de neiging te vergrendelen aan een lokale MPP, dat wellicht niet het optimale MPP is. Het innovatieve algoritme zal steeds energieopbrengst maximaliseren door op het optimale MPP te vergrendelen.
Hoog vermogen omvormer
Hoog piekvermogen: De omvormer is in staat om, gedurende 5 seconden, het maximale AC uitgangsvermogen te leveren tot een piek van 22 kW of 32 A AC. Dit ondersteunt een soepele werking voor het opstarten van een motor en andere veeleisende piekbelastingen.
Continue uitgangsvermogen, met PV boost: Continue uitgangsvermogen bij 25 °C omgevingstemperatuur
Temperatuurbescherming: Beveiliging tegen oververhitting en vermogensvermindering bij hoge temperaturen.
Interfacing en communicatie
VE.Direct poort: De VE.Direct poort kan gebruikt worden om een GlobalLink 520 aan te sluiten voor databewaking of een USB naar VE.Direct dongle voor VictronConnect toegang op een Windows computer.
VE.Can poort: Gebruik deze poort om verbinding te maken met een GX apparaat en andere VE.Can apparaten in het systeem (zoals een energiemeter).
Accu CAN: Maakt verbinding met de CAN poort van de BMS van de accu.
Apparaatscherm: LCD scherm met achtergrondverlichting met operationele informatie, zoals onder andere accuniveaus, PV opbrengst en systeem status.
Remote aan/uit aansluitklem: H en L ingang aansluitklem. Koppel H en L om in te schakelen.
Programmeerbaar relais: Instelbare relaiscontacten voor alarmen.
Bluetooth Smart: De draadloze oplossing om de laadregelaar in te stellen, te bewaken en bij te werken met Apple- en Android smartphones, tablets of andere compatibele apparaten.
Instellen en bewaken met VictronConnect: Instellen met de VictronConnect app. Beschikbaar voor iOS, Android apparaten, evenals macOS- en Windows-computers. VictronConnect kan gedownload worden via onze website: https://www.victronenergy.nl/support-and-downloads/software
12V ingang: Deze optionele ingang wordt gebruikt om de Multi HS19 Solar in bedrijf te houden en om black-start-situaties mogelijk te maken.
De Multi HS19 Solar kan zonder werken, maar verliest communicatie als er geen andere energiebron verbonden is, mogelijk de zwarte start van het systeem beperkend.
Acculader
De accu kan opgeladen worden door PV energie via ingebouwde four tracker MPPT PV regelaars of een compatibele AC toevoer, aangesloten op de AC ingang.
Compatibele BMS-Can accu's: Accu's die Victron HV Protocol of Pylontech HV accusystemen ondersteunen.
Raadpleeg de HV accu compatibiliteitlijst.
Instellingsmogelijkheden
Alle programmering en instellingen kunnen uitgevoerd worden via VictronConnect op een mobiel apparaat of laptop.
Beperkingen
Sommige functies zijn nog niet geïmplementeerd, maar kunnen beschikbaar zijn met toekomstige software updates. Deze omvatten:
Ondersteuning netcode: Certificatie voor terugleveren varieert per land voor de Multi HS19 Solar, en het is momenteel niet gecertificeerd in alle landen.
Ga er niet van uit dat de Multi HS19 Solar gecertificeerd of toegestaan is voor terugleveren aan het net in het land omdat de netcode vermeld staat in de uitklaplijst.
Controleer steeds op huidige certificaten voor dit product. Deze zijn beschikbaar in deDownloads & ondersteuning rubriek van de website.
Ondersteuning aggregaat: Het is nog niet mogelijk de Multi HS19 Solar te gebruiken met een aggregaat.
Parallel geschakelde werking: Verbinden van meerdere Multi HS19 Solar eenheden in een parallel geschakelde configuratie is op dit ogenblik niet mogelijk.
Frequentie verschuivingsfunctie: PV omvormers, indien zelfvoorzienend draaiend, worden momenteel niet ondersteund. Dit is niet van toepassing als de AC ingang verbonden is en correct werkt.

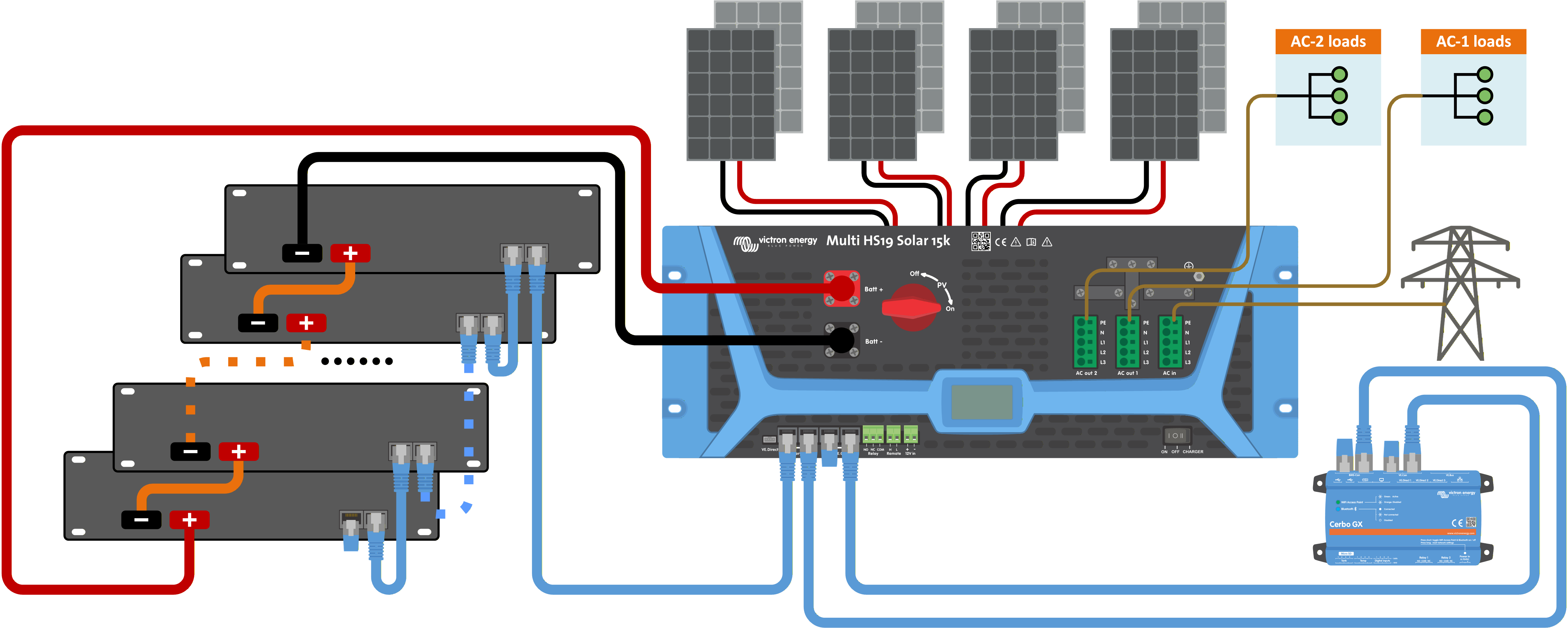

2.3. Systeemvoorbeeld
 |
