6. Bediening
6.1. Omvormer
De omvormer kan op de volgende manieren worden ingeschakeld:
ON/OFF/ECO schakelaar.
De VictronConnect app.
Remote aansluitklem met een draadlus.
Remote schakelaar aangesloten op de externe aansluitklem (optioneel).
Inverter Control VE.Direct paneel aangesloten op de remote aansluitklem (optioneel).
Een GX apparaat en het VRM portal (optioneel).
6.1.1. ECO modus
De omvormer kan naar de ECO modus worden omgeschakeld met behulp van de VictronConnect app of de ON/OFF/ECO” schakelaar .
Als de ECO modus van de omvormer is geactiveerd, dan vermindert het het stroomverbruik als het onbelast is (in standby). De omvormer wordt automatisch uitgeschakeld zodra het detecteert dat er geen belasting is aangesloten. Vervolgens wordt de omvormer elke 3 seconden kort geactiveerd om een eventuele belasting te detecteren. Als het uitgangsvermogen het ingestelde niveau overschrijdt, blijft de omvormer ingeschakeld.
Raadpleeg hoofdstuk ECO modus en ECO instellingen voor meer informatie over de ECO modus.
6.2. LED definities en probleemoplossing voor stroom en alarm
 |
LED's | LED gedrag | Operationele modus | Probleemoplossing |
|---|---|---|---|
 | Groene POWER-LED is uit. Rode ALARM-LED is uit. | De omvormer is uitgeschakeld, ofwel rechtstreeks of met de externe aan/uit connector, of de omvormer krijgt geen stroom. | Controleer de ON/OFF/ECO schakelaar: het moet in de ON stand of in de ECO stand staan. Zet de schakelaar op OFF en vervolgens op ON om te controleren of de omvormer operationeel is. Indien niet operationeel, controleer dan het volgende:
|
 | Groene POWER-LED is aan. Rode ALARM-LED is uit. | De omvormer is ingeschakeld en operationeel. | nvt |
 | Groene POWER-LED knippert langzaam met een korte puls. Rode ALARM-LED is uit. | De omvormer bevindt zich in de ECO modus en in de “zoeken” status. Met andere woorden, de belasting van de omvormer is lager dan de instelling van het “ontwaak vermogen”. De omvormer zendt met regelmatige tussenpozen een zoek puls om te controleren of er een belasting is aangesloten of ingeschakeld. | Als de omvormer blijft in- en uitschakelen terwijl er een belasting is aangesloten, kan de belasting te klein zijn in vergelijking met de daadwerkelijke instellingen van de ECO modus. Verhoog ofwel de belasting of wijzig de instelling van het “ontwaak vermogen” |
 | Groene POWER-LED is aan. Rode ALARM-LED is aan. | Waarschuwing voor overbelasting. De omvormer geeft aan dat de AC belasting groter is dan het vermogen van de omvormer en dat als deze situatie aanhoudt, de omvormer uitgeschakeld zal worden als gevolg van een overbelasting alarm. | Verminder de AC belasting |

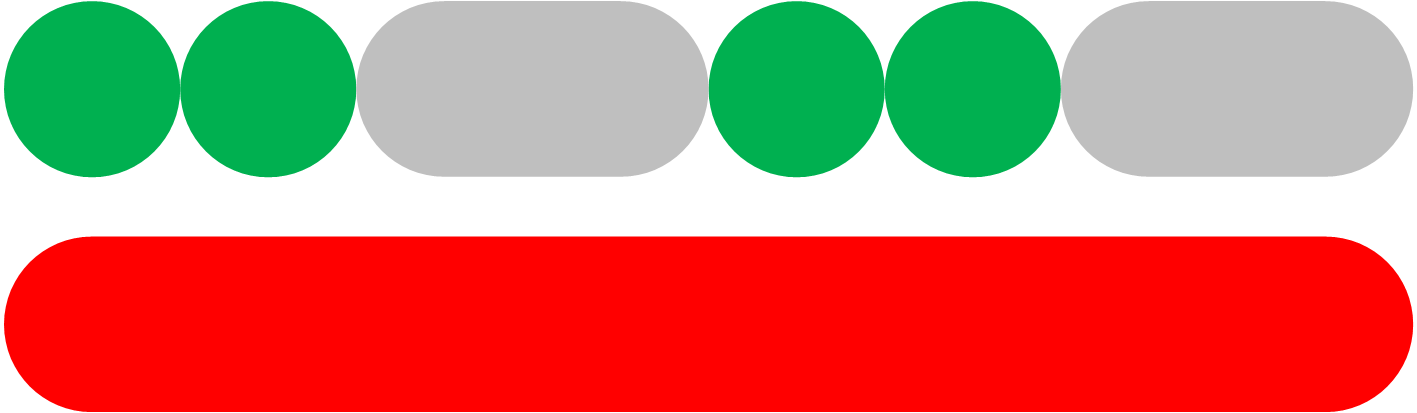

 | Groene POWER-LED knippert met een snelle dubbele puls. Rode ALARM-LED is aan. | Alarm overbelasting. De omvormer is uitgeschakeld als gevolg van een langdurige overbelasting en zal niet meer automatisch opnieuw opgestart worden. | Verwijder de oorzaak van de overbelasting en start de omvormer opnieuw door deze uit en aan te zetten. Raadpleeg hoofdstuk Beschermingen en automatisch opnieuw opgestart. voor meer informatie. |
 | Groene POWER-LED is aan. Rode ALARM-LED knippert langzaam. | Waarschuwing voor te lage accuspanning. De accuspanning is gedaald tot onder de “lage accuspanning alarm grens. Mocht de accuspanning verder dalen, zal de omvormer uitgeschakeld worden op basis van een “Alarm te lage accuspanning”. | Laad de accu op en/of schakel de AC belastingen uit. Controleer ook of alle accukabels goed zijn vastgedraaid. Hebben de accukabels de juiste dikte, is de accu vol en is de accu nog in goede staat? |
 | Groene POWER-LED is aan. RODE ALARM-LED knippert snel. | Waarschuwing voor te hoge accuspanning. De accuspanning is te hoog. Mocht de accuspanning verder stijgen, zal de omvormer uitgeschakeld worden op basis van een “Alarm te hoge accuspanning”. | Verminder de DC ingangsspanning, controleer of de accuspanning juist is en of de accubank juist is aangesloten. Controleer ook of er misschien defecte of verkeerde laders zijn of apparatuur met een defecte laadregelaar. |

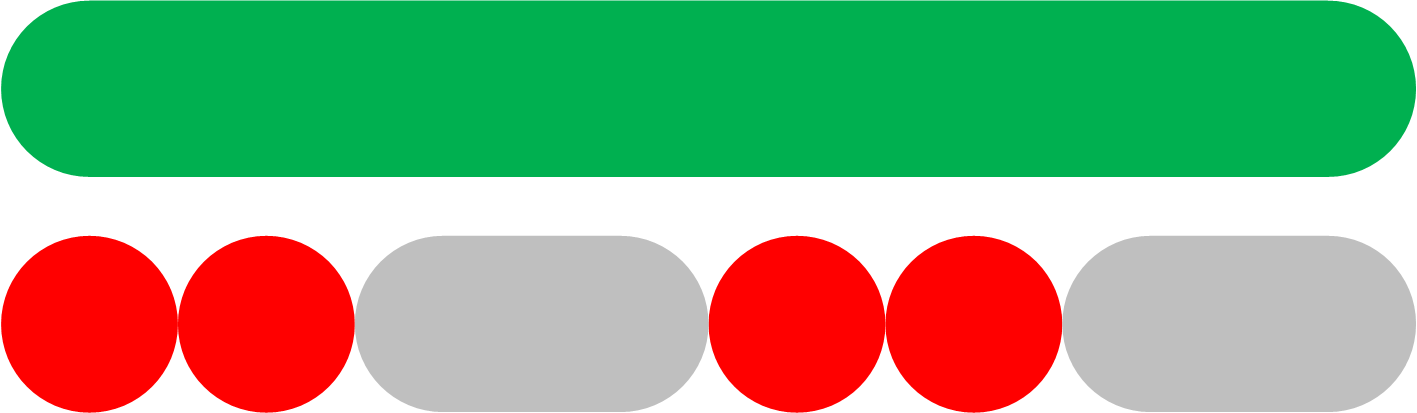

 | Groene POWER-LED is aan. Rode ALARM-LED knippert met een snelle dubbele puls. | Waarschuwing hoge temperatuur. De interne temperatuur is te hoog. Als de temperatuur verder stijgt, zal de omvormer uitgeschakeld worden op basis van een “Alarm te hoge temperatuur”. | Verlaag de AC belasting en/of verplaats de omvormer naar een beter geventileerde ruimte. |
 | Groene POWER-LED is aan. Groene ALARM-LED knippert met een snelle dubbele puls. | Waarschuwing hoge DC rimpelspanning. De DC spanning heeft een te hoge rimpelspanning. Als de rimpelspanning verder stijgt, zal de omvormer uitgeschakeld worden op basis van een “Alarm te hoge DC rimpelspanning”. | Controleer of alle accukabels goed zijn vastgedraaid. Hebben de accukabels de juiste dikte? Een DC rimpel is gerelateerd aan een spanningsdaling in de accukabels. Raadpleeg het boek Wiring Unlimited voor meer informatie over DC rimpels en hoe ze voorkomen kunnen worden. |
 | Groene POWER-LED knippert met een snelle dubbele puls. Rode ALARM-LED knippert langzaam. | Alarm te lage accuspanning. De omvormer is uitgeschakeld als gevolg van een te lage accuspanning. | Om de omvormer opnieuw op te starten, laad dan de accu op of zet de omvormer uit en vervolgens weer aan. Controleer de accuspanning op de accu aansluitklemmen van de omvormer. Controleer ook de DC zekeringen, kabels en kabelverbindingen Raadpleeg hoofdstuk Beschermingen en automatisch opnieuw opgestart. voor meer informatie. |
 | Groene POWER-LED knippert met een snelle dubbele puls. Rode ALARM-LED knippert snel. | Alarm hoge accuspanning. De omvormer is uitgeschakeld als gevolg van een te hoge accuspanning. | Verminder de DC ingangsspanning, controleer of de accuspanning juist is en of de accubank juist is aangesloten. Controleer ook of er misschien defecte of verkeerde laders zijn of apparatuur met een defecte laadregelaar. De omvormer wordt automatisch geactiveerd als de accuspanning tot een acceptabel niveau is gedaald. Raadpleeg hoofdstuk Beschermingen en automatisch opnieuw opgestart. voor meer informatie. |
 | Groene POWER-LED knippert met een snelle dubbele puls. Rode ALARM-LED knippert met een snelle dubbele puls. | Alarm hoge temperatuur. De omvormer is uitgeschakeld als gevolg van een te hoge temperatuur. | Wacht tot de omvormer is afgekoeld. De omvormer wordt automatisch geactiveerd als de interne temperatuur tot een acceptabel niveau is gedaald. Controleer de omgeving van de omvormer: kan de ventilatie verbeterd worden, of kan de omvormer naar een koelere locatie verplaatst worden? Raadpleeg hoofdstuk Beschermingen en automatisch opnieuw opgestart. voor meer informatie. |
 | Groene POWER-LED knippert met een snelle dubbele puls. Rode ALARM-LED knippert met een snelle enkele puls met langere tussenpozen. | Alarm DC rimpel. De omvormer is uitgeschakeld als gevolg van een te hoge DC rimpel. | Controleer of alle accukabels goed zijn vastgedraaid. Hebben de accukabels de juiste dikte? Een DC rimpel is gerelateerd aan een spanningsdaling in de accukabels. Raadpleeg het boek Wiring Unlimited voor meer informatie over DC rimpels en hoe ze voorkomen kunnen worden. Om de omvormer opnieuw op te starten, zet dan de omvormer uit en vervolgens weer aan. Raadpleeg hoofdstuk Beschermingen en automatisch opnieuw opgestart. voor meer informatie. |
 | Groene POWER-LED en rode ALARM-LED knipperen snel en afwisselend. | Firmware bijwerken geactiveerd. | Wacht tot het bijwerken is voltooid. Als het bijwerken van de firmware is mislukt, probeer dan de firmware opnieuw bij te werken. |
 | Groene POWER-LED en rode ALARM-LED knipperen langzaam en afwisselend. | Kalibratie of parameter fout. | Neem voor ondersteuning contact op met de Victron leverancier. |
6.3. Beschermingen en automatisch opnieuw opgestart.
Overbelasting
Sommige belastingen, zoals motoren of pompen, trekken grote inschakelstromen bij het opstarten. In dergelijke omstandigheden is het mogelijk dat de opstart stroom het uitschakel niveau voor te hoge stroom van de omvormer overschrijdt. In dit geval zal de AC uitgangsspanning snel afnemen om de uitgangsstroom van de omvormer te beperken. Als het te hoge stroom uitschakel niveau voortdurend wordt overschreden, wordt de omvormer uitgeschakeld, en vervolgens na 30 seconden opnieuw gestart.
Na 3 keer opnieuw opgestart te zijn, gevolgd door een nieuwe overbelasting binnen 30 seconden, zal de omvormer uitschakelen en uitgeschakeld blijven. De LED's zullen aangeven dat de uitschakeling het gevolg is van een overbelasting. Om de omvormer opnieuw op te starten, zet dan de omvormer uit en vervolgens weer aan.
Te lage accuspanning (instelbaar)
De omvormer wordt uitgeschakeld als de DC ingangsspanning onder de parameter “Uitschakeling te lage accuspanning” daalt. De LED's zullen aangeven dat de uitschakeling het gevolg is van te lage accuspanning. De omvormer zal automatisch opnieuw starten, na een minimale vertraging van 30 seconden, als de accuspanning is gestegen tot boven de parameter “Opnieuw starten te lage accuspanning”.
Na drie keer opnieuw gestart te zijn, gevolgd door een nieuwe te lage accuspanning binnen 30 seconden, zal de omvormer uitschakelen en uitgeschakeld blijven. De LED's zullen aangeven dat de uitschakeling het gevolg is van een te lage accuspanning. Om de omvormer opnieuw op te starten, zet de omvormer uit en vervolgens weer aan. Of laad de accu opnieuw op. De omvormer zal automatisch opnieuw starten als de accuspanning is gestegen gedurende een periode van minimaal 30 seconden, tot boven de parameter “Laaddetectie”.
Raadpleeg het hoofdstuk Technische specificaties voor standaard niveaus voor het uitschakelen en opnieuw opstarten als gevolg van een te lage accuspanning. De niveaus kunnen worden aangepast met behulp van de VictronConnect app.
Er kan ook een dynamische uitschakeling bij een te lage accuspanning worden geïmplementeerd. Raadpleeg voor meer informatie hoofdstuk Dynamische uitschakeling.
Hoge accuspanning
De omvormer schakelt uit als de DC ingangsspanning te hoog is. De LED's zullen aangeven dat de uitschakeling het gevolg is van een te hoge accuspanning. De omvormer wacht eerst 30 seconden en gaat pas weer in bedrijf als de accuspanning tot een acceptabel niveau is gedaald.
Controleer op defecte acculaders, dynamo's of zonneladers die op de accu zijn aangesloten.
Hoge temperatuur
De omvormer schakelt uit als er een te hoge interne temperatuur wordt gedetecteerd. De LED's zullen aangeven dat de uitschakeling het gevolg is van een te hoge temperatuur. De omvormer wacht eerst 30 seconden en gaat pas weer in bedrijf als de temperatuur tot een acceptabel niveau is gedaald.
Hoge temperatuuralarmen worden meestal veroorzaakt door een te hoge omgevingstemperatuur, vaak in combinatie met een hoge belasting van de omvormer. Controleer of de ruimte waarin de omvormer wordt gebruikt goed geventileerd is en eventueel zelfs voorzien is van klimaatregeling.
Hoge DC rimpel
De omvormer schakelt zichzelf uit als er een te hoge DC rimpel gedetecteerd wordt. De LED's zullen aangeven dat de uitschakeling het gevolg is van een te hoge DC rimpel. De omvormer wacht 30 seconden en wordt vervolgens weer operationeel. Als de DC rimpelspanning na 3 keer opnieuw opstarten nog steeds te hoog is, zal de omvormer uitschakelen en geen nieuwe poging doen. Om de omvormer opnieuw op te starten, zet dan de omvormer uit en vervolgens weer aan.
Een hoge DC rimpel wordt meestal veroorzaakt door losse DC kabelverbindingen en/of een te dunne DC bedrading. Controleer de bedrading tussen de accu en de omvormer om rimpel alarmen op te lossen of te voorkomen. Controleer of de bedrading de aanbevolen dikte heeft, of alle aansluitingen goed zijn vastgedraaid en of de zekeringen en accuisolatoren goed werken. Raadpleeg het boek Wiring Unlimited voor meer informatie over DC rimpels.
Een continue hoge DC rimpel vermindert de levensduur van de omvormer.
6.4. Bewaking met de VictronConnect app
De omvormer kan bewaakt worden met behulp van de VictronConnect app.
 |
VictronConnect app.
Raadpleeg voor informatie over het aansluiten hoofdstuk De VictronConnect app en/of de VictronConnect handleiding die beschikbaar is op de informatiepagina van de VictronConnect app.
De VictronConnect app zal de volgende informatie weergeven:
Omvormer belasting als een percentage van het vermogen van de omvormer.
AC uitgangsspanning
Accuspanning.
Operationele staat.
Waarschuwings of alarm berichten *.
*) Houd er rekening mee dat de app niet in de achtergrond actief is. Dit betekent dat de app geen alarmen of waarschuwingen naar een telefoon zal sturen, tenzij de app op de voorgrond actief is.
6.5. Bewaking met een GX apparaat, GlobalLink en het VRM portal
De omvormer kan worden aangesloten op een GX apparaat, zoals een Cerbo GX of een Ekrano GX. Indien aangesloten, zal het GX apparaat de omvormer weergeven op het systeemoverzicht scherm en de apparatenlijst. Het GX apparaat zal ook een bericht weergeven bij een waarschuwing of alarm van de omvormer.
Voorbeeld van GX schermen van links naar rechts: systeemoverzicht scherm, omvormerscherm en een alarmmelding.
Als het GX apparaat verbonden is met internet, kan de omvormer op afstand worden bewaakt via het VRM portal. Raadpleeg voor meer informatie over het VRM portal, de informatie pagina VRM - Bewaking op afstand.
De omvormer kan ook worden aangesloten op een GlobalLink 520, en vervolgens op afstand worden bewaakt via het VRM portal.
