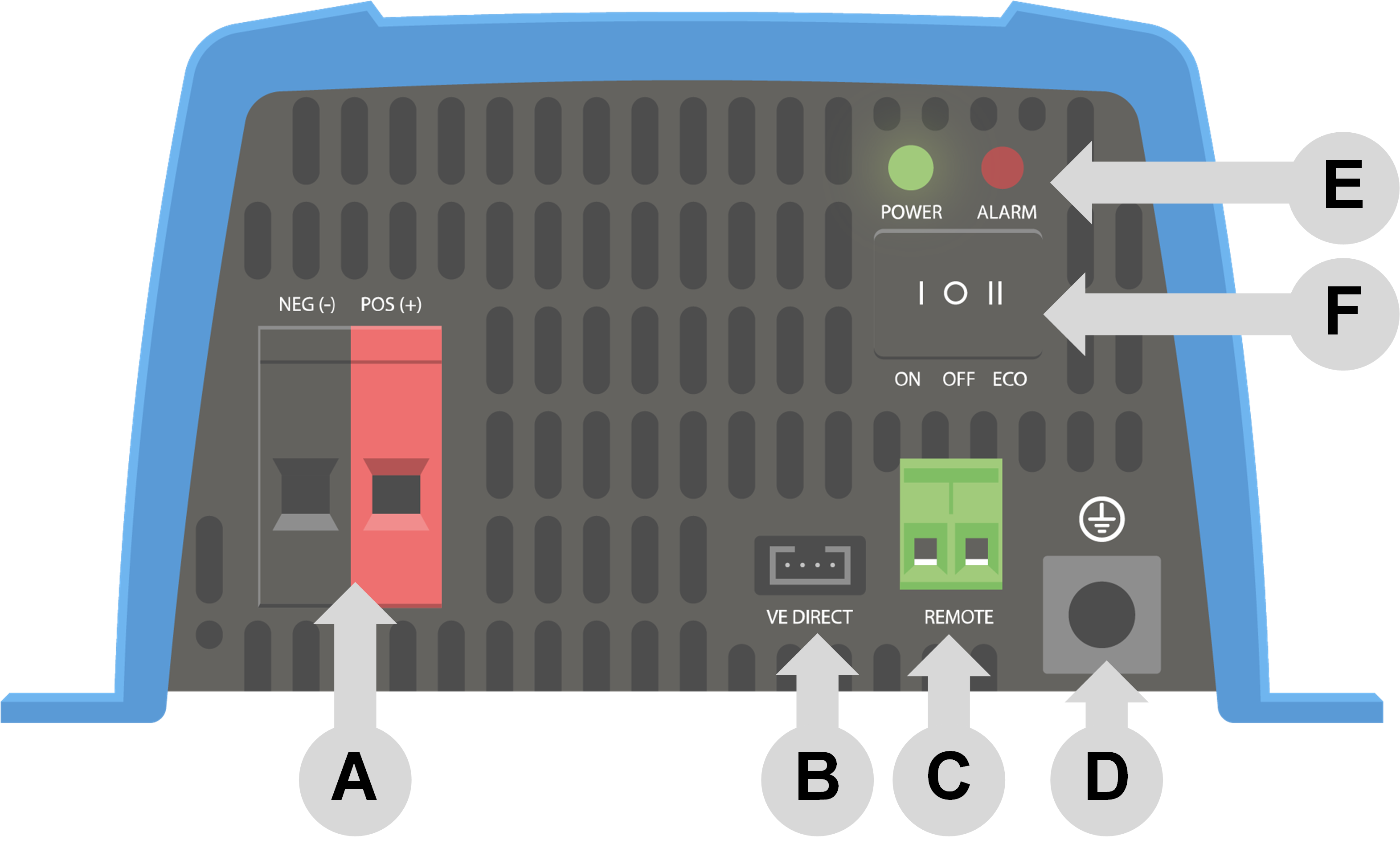

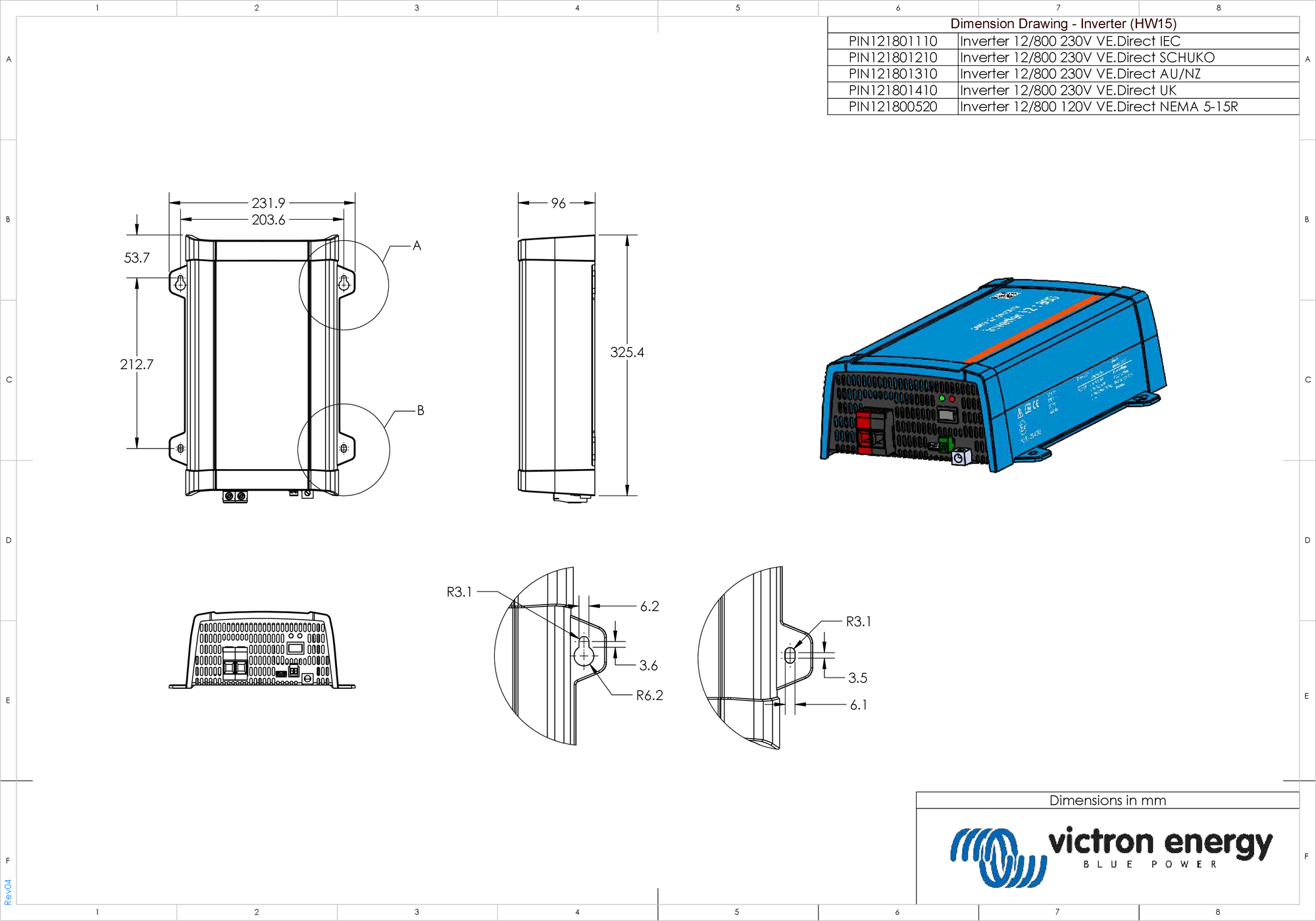

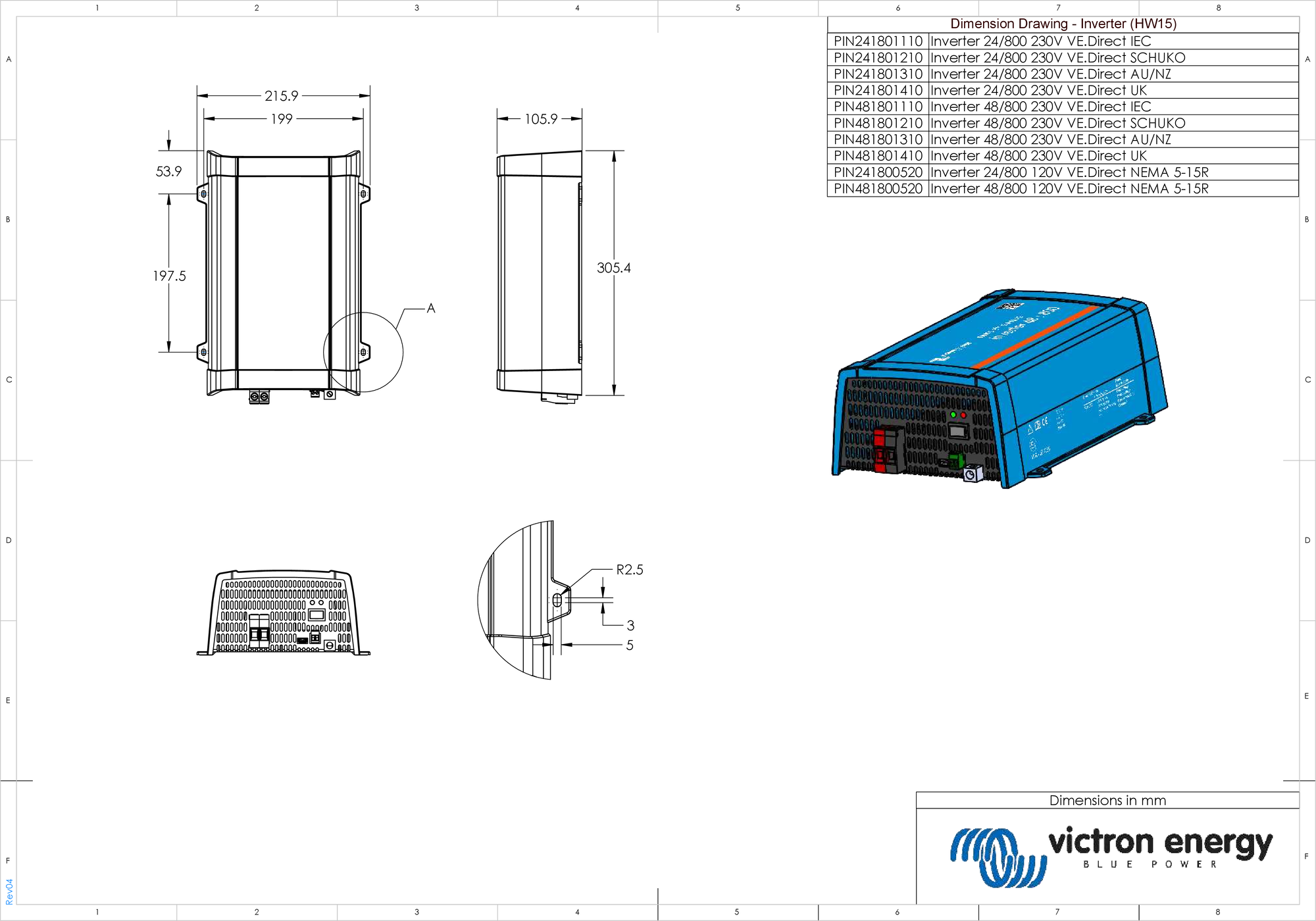

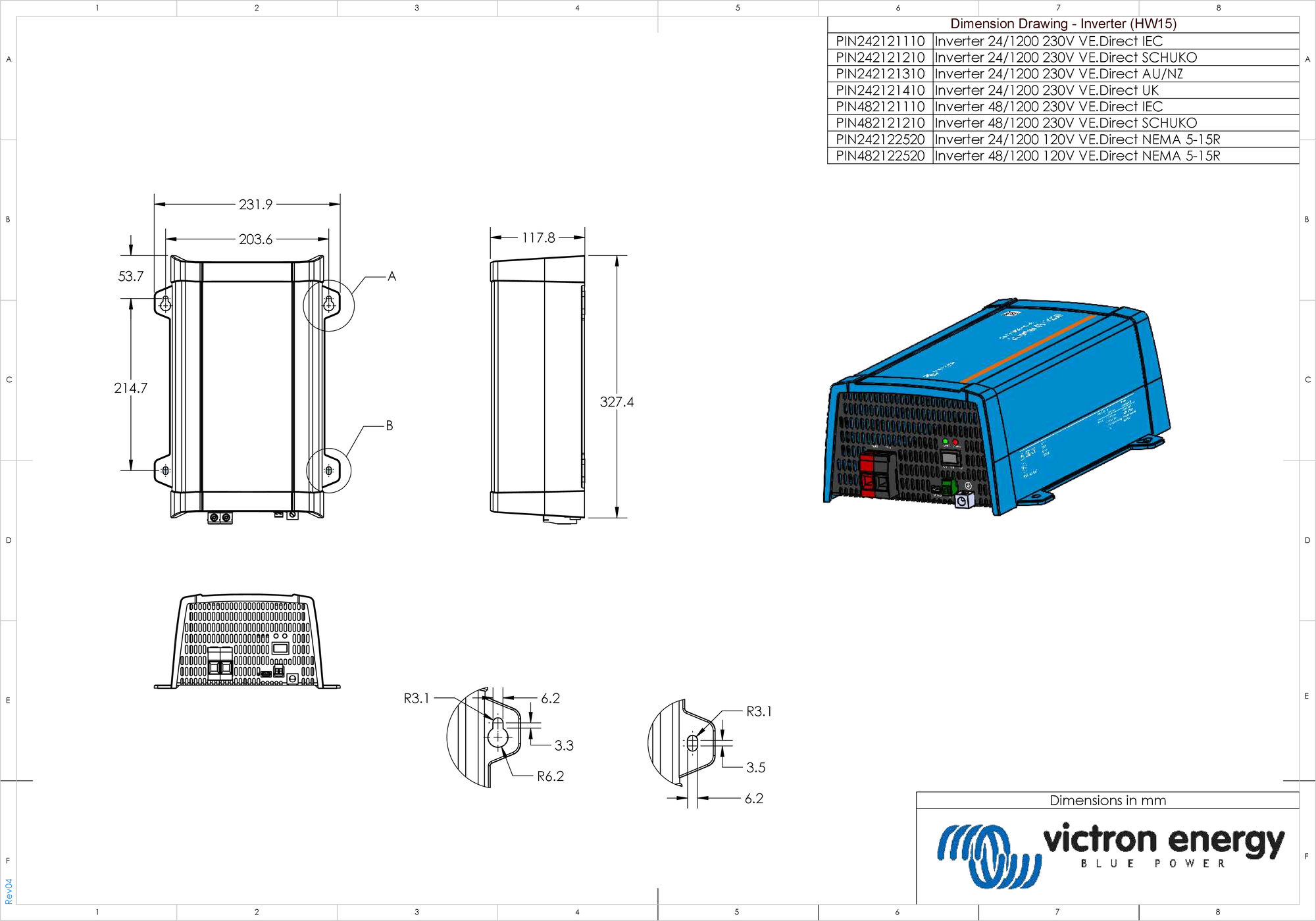

Inverter VE.Direct 230V Handleiding

De omvormer is uitgerust met een van de volgende AC-uitgangen, afhankelijk van het model:

AC-uitgang	AC-spanning	Afbeelding
IEC-320 (mannelijke contactstop inbegrepen)	230 V
Schuko (CEE 7/4)	230 V
VK (BS 1363)	230 V
AU/NZ (AS/NZS 3112)	230 V

De neutrale uitgang van de omvormer koppelen met het chassis/aarde:

De AC-uitgang is geïsoleerd van de DC-ingang en het chassis. Lokale regelgeving kan een ware nulleider vereisen. In dit geval moet een van de AC-uitgangsdraden worden aangesloten op het chassis, en het chassis moet worden aangesloten op een betrouwbare aardverbinding. Binnen in de omvormer is een voorziening gemaakt om de nulleider en het chassis met elkaar te kunnen verbinden; de manier om dit te doen wordt hieronder uitgelegd.

Zorg ervoor dat de accu is losgekoppeld wanneer de nulleider wordt aansgesloten op de beschermende aarde (PE).

Een interne PE-draad, die wordt gebruikt om de nulleider en het chassis te verbinden, is toegankelijk na het verwijderen van de plastic kap. Een Torx T10-schroevendraaier is nodig om de vier schroeven los te draaien die het plastic kap vasthouden.

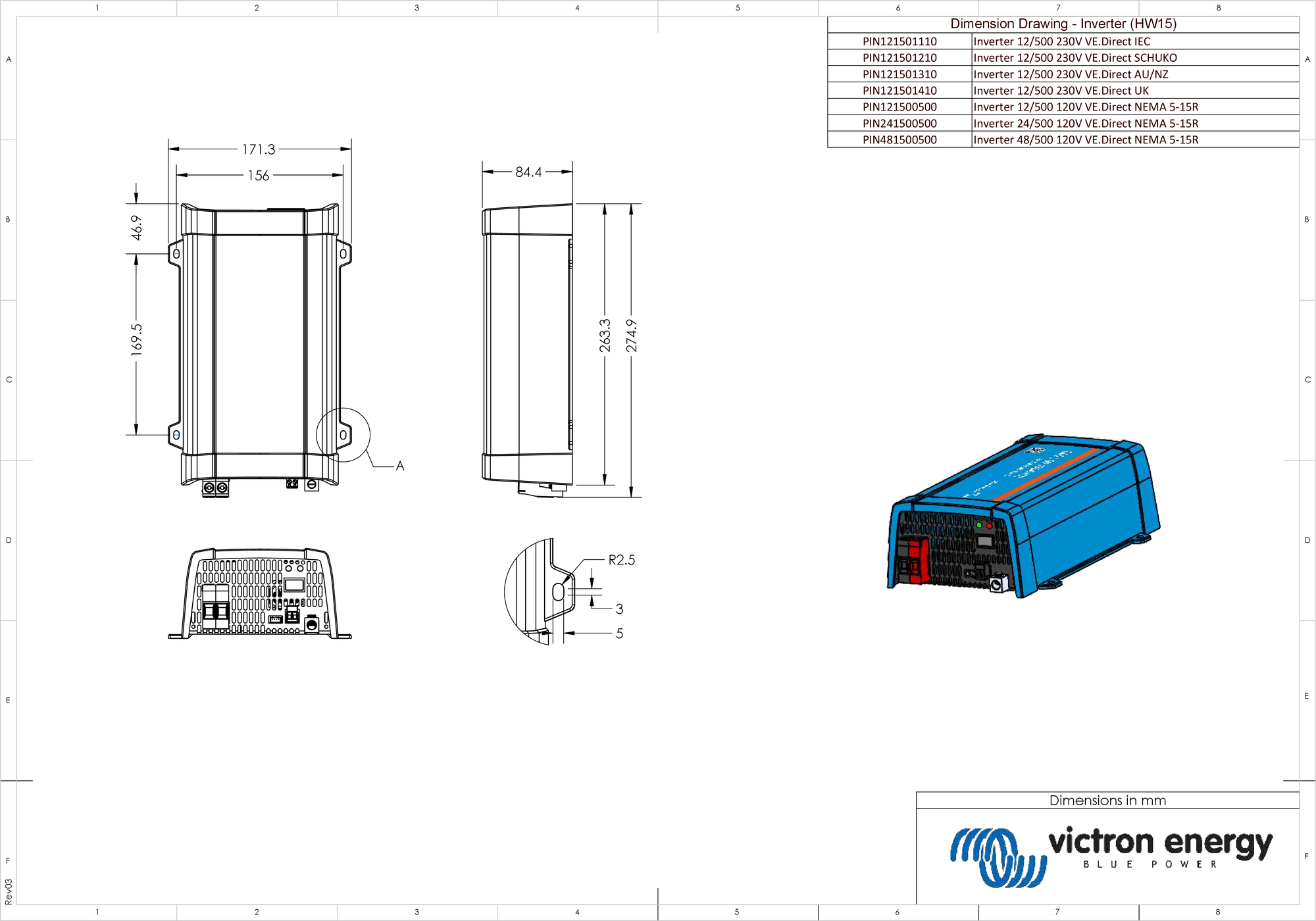

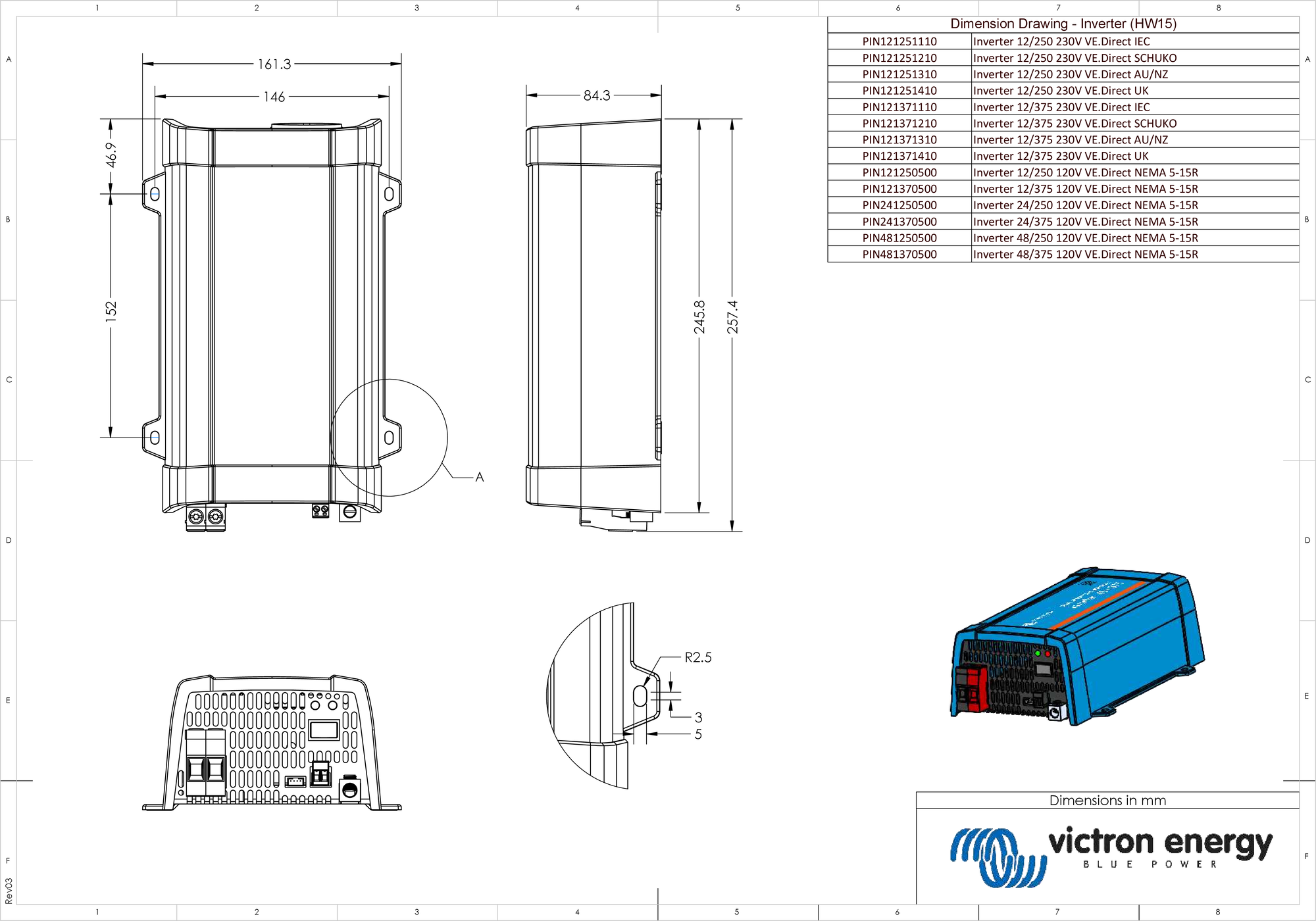

Voor de 250 VA, 375 VA en 500 VA-omvormers:

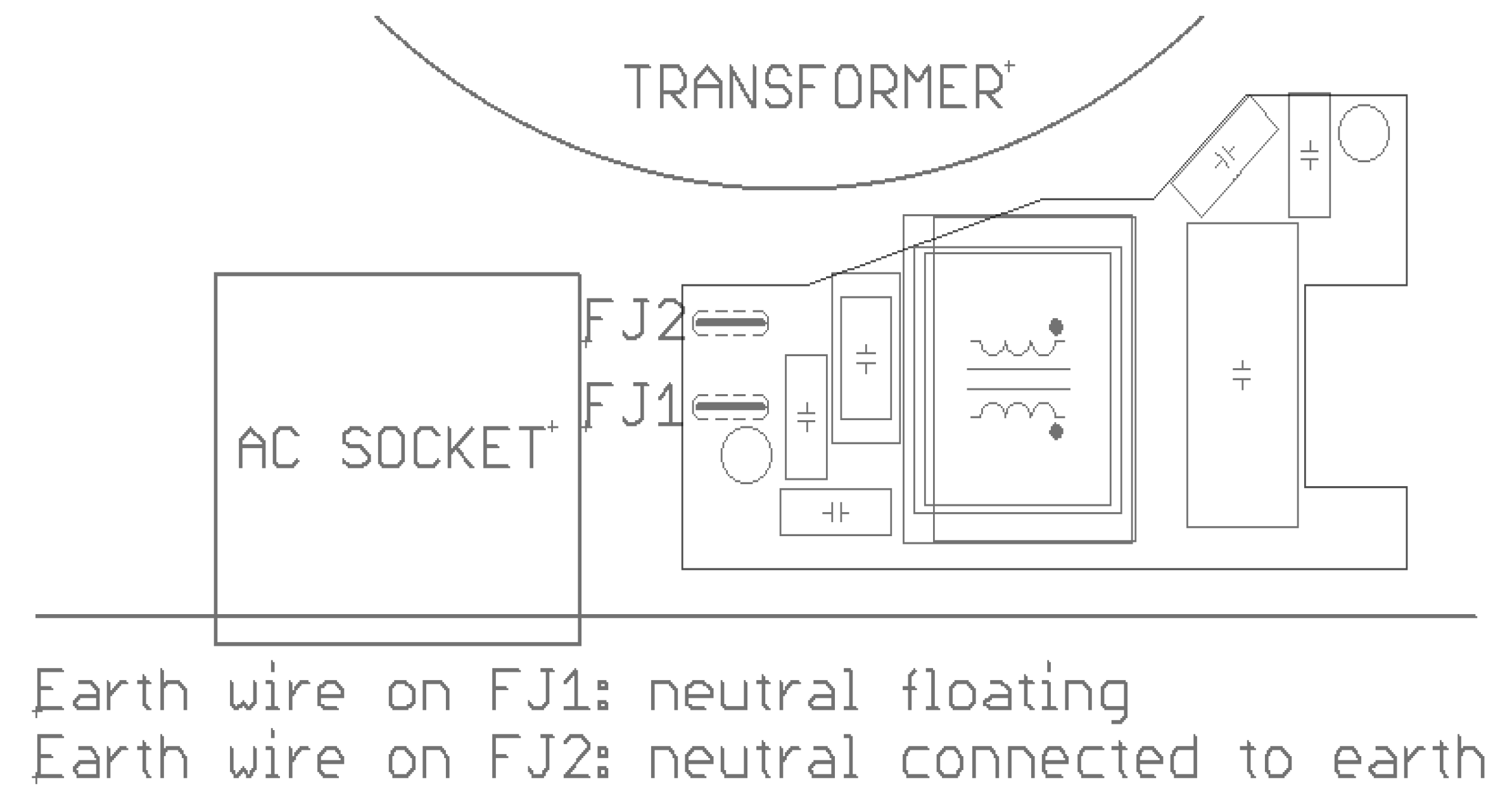

Voor deze omvormers kan de aardedraad van het chassis worden aangesloten op FJ1 (nulleider zwevend) of op FJ2 (nulleider aangesloten op aarde/chassis). De labels FJ1 en FJ2 zijn op de printplaat gedrukt. De standaardpositie is FJ1, d.w.z. de nulleider is de zwevend.
