7. Digitala ingångar
7.1. Anslutning och stifttabell
GlobalLink 530 har två digitala ingångar som även fungerar som pulsräknare. I VRM kan du se deras aktuella status och antalet registrerade pulser (stigande flank, högst 1 000 Hz). GlobalLink 530 nollställer pulsräknarna vid omstart. Modulen startas även om när det inte finns någon nätverksanslutning.
Stifttabell | Ingång |
|---|---|
Stift 1 | ingång1 |
Stift2 | ingång2 |
Stift3 | gnd |
Ingångarna är inte isolerade. De verkar på 3V3-nivåer och kan ta upp till 5 V inmatning. Varje ingång har en intern 10 k pull-up-resistor till 3V3.
Vi rekommenderar att den ansluts till ett potentialfritt relä som växlar ingången mellan flytande och kortsluten till jord. Alternativt kan en utgång med öppen kollektor eller optokopplare användas, som också växlar signalen mellan flytande och kortsluten till jord.
7.2. Digitala ingångar som utlösare för VRM-larmaviseringar
De digitala ingångarna kan utlösa en larmavisering i VRM och, om så önskas, skicka ett e-postmeddelande till valda användare.
GlobalLink 530 är konstruerad för låg dataförbrukning och skickar uppdateringar till molnet var 15:e minut.
Därför är det normalt att det förekommer en viss latent fördröjning mellan ändringen av den digitala ingångsstatusen och signalen till VRM samt eventuella efterföljande larm. Den är därmed kanske inte lämpad för tillämpningar där ett nära-realtidslarm är väsentligt.

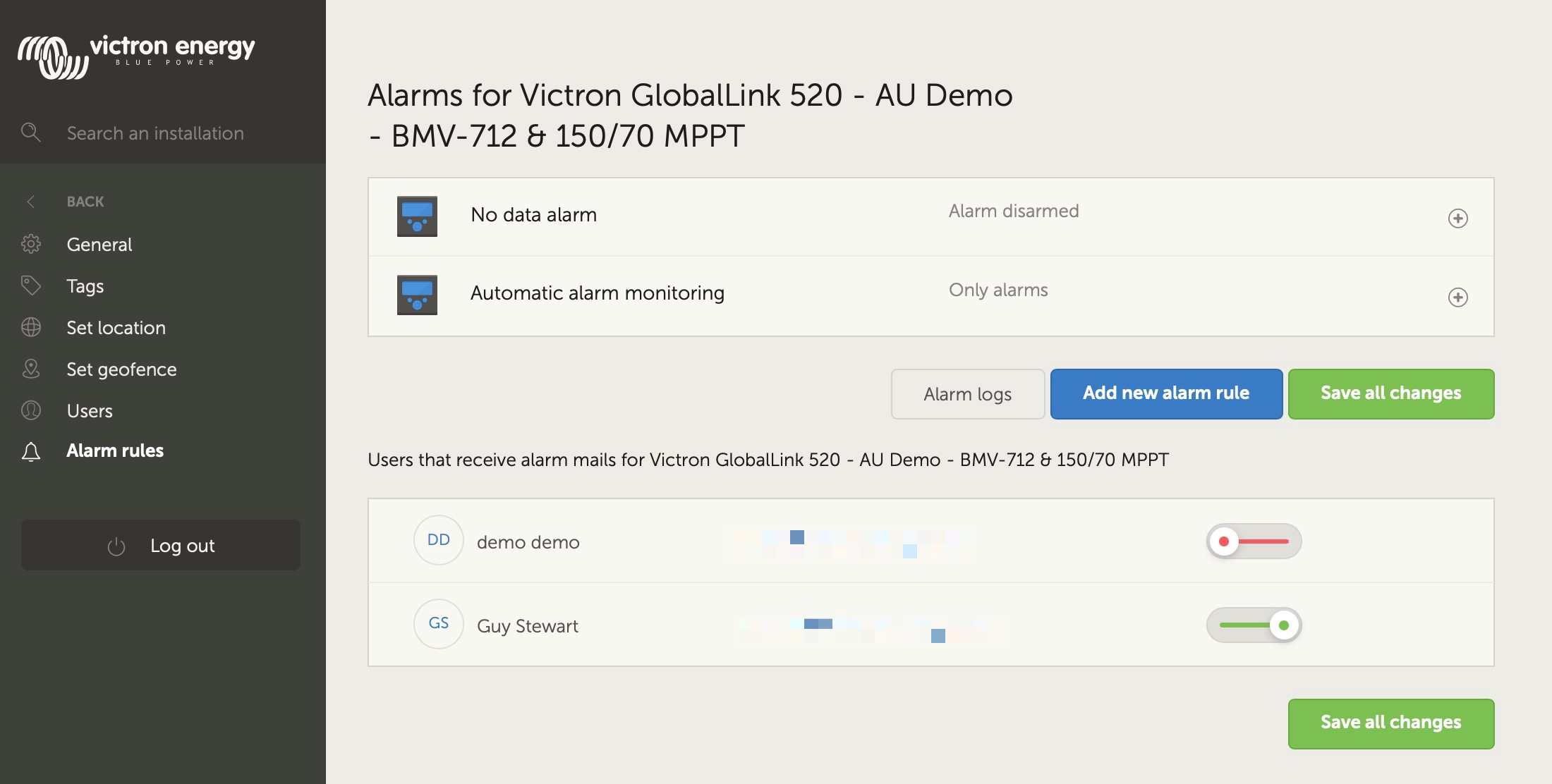

Larmalternativen ställs in i VRM -> Inställningar-> Larmregelmeny.
I den här menyn kan du se de förkonfigurerade standardlarmen. Mer information om alla tillgängliga VRM-parametrar finns i dokumentationen för VRM-portalen.
![]() |
Lägga till en ny larmregel i VRM genom att använda de digitala ingångarna som utlösare
Det är möjligt att lägga till en ny larmregel genom att klicka på knappen ”Lägga till ny larmregel”.

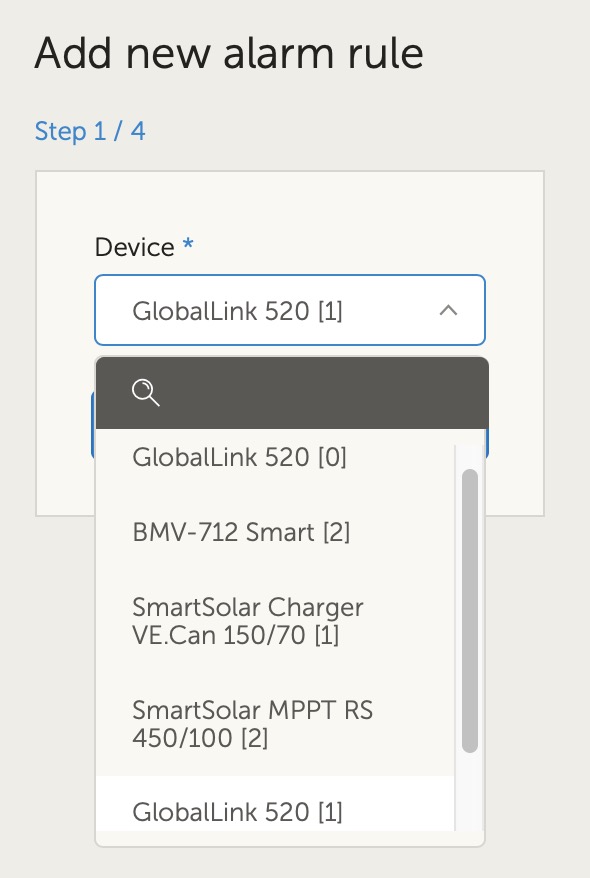

När en ny larmregel skapas visas de digitala ingångarna som separata enheter från de övriga GlobalLink-parametrarna.
GlobalLink 530 GlobalLink 520 [0] – interna data
GlobalLink 530 GlobalLink 520 [1] – digital ingång 1
GlobalLink 530 GlobalLink 520 [2] – digital ingång 2
Du ser även andra anslutna enheter separat i den här listan.
![]() |
När du har valt den enhet med digital ingång som du vill använda för att utlösa ett larm klickar du på nästa.

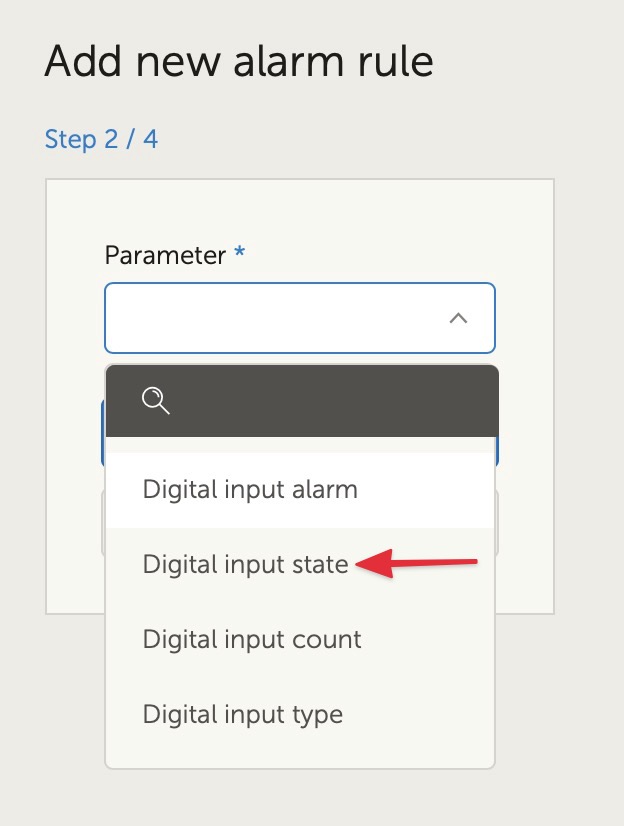

Därefter väljer du parametern:
![]() |
Digital ingångsstatus och klickar på nästa.
Sedan aktiverar du antingen värdet ”Hög” eller ”Låg” beroende på vilket larmbeteende du önskar. Detta kan kräva lite testande med dina specifika digitala ingångskablar och resultaten som visas i VRM, för att uppnå de resultat du vill ha.

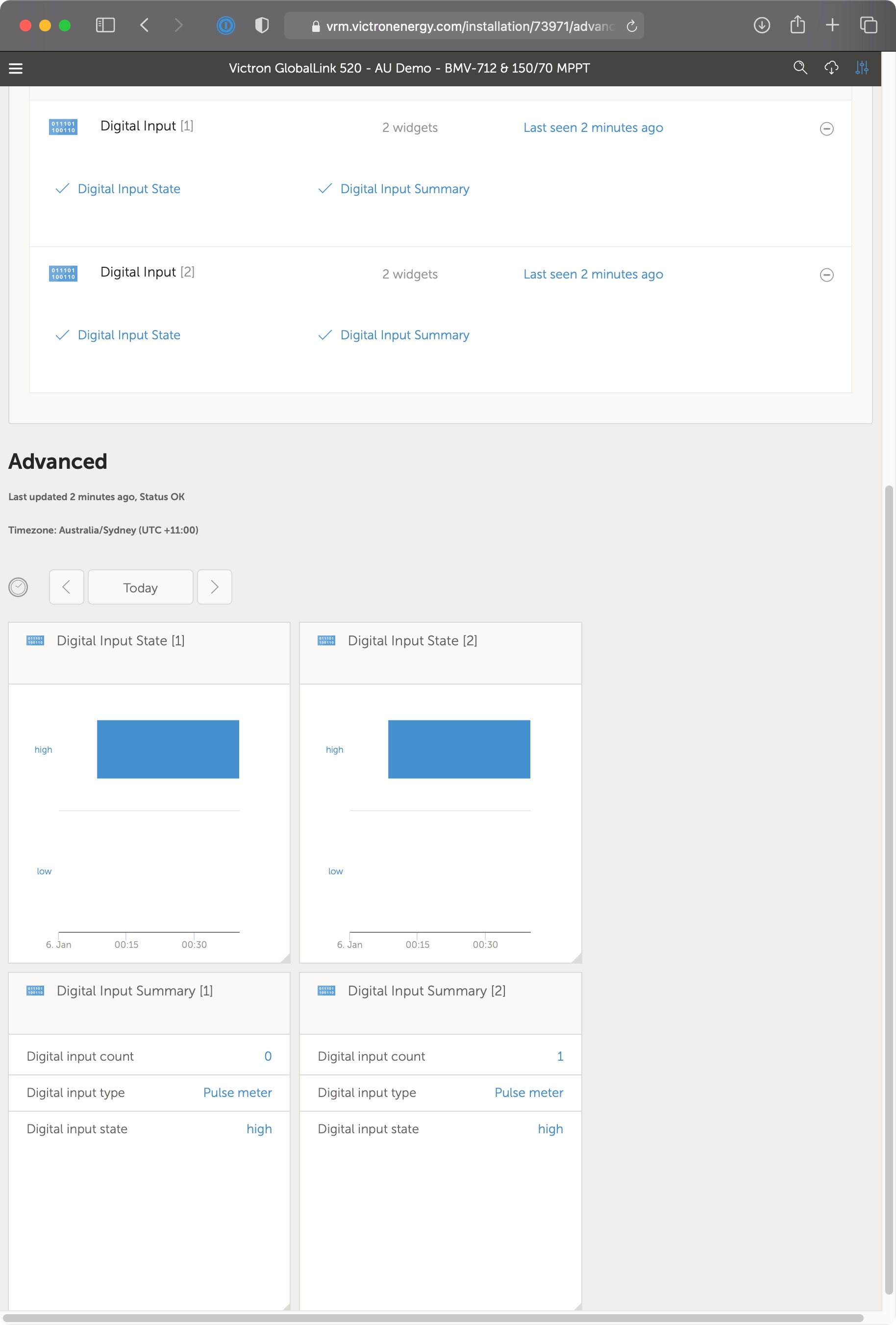

Det kan vara användbart att aktivera widgetarna för digital ingångsstatus i avancerat-fliken på VRM för att få en känsla av det beteende och den avläsning du ska konfigurera för larmet.
![]() |

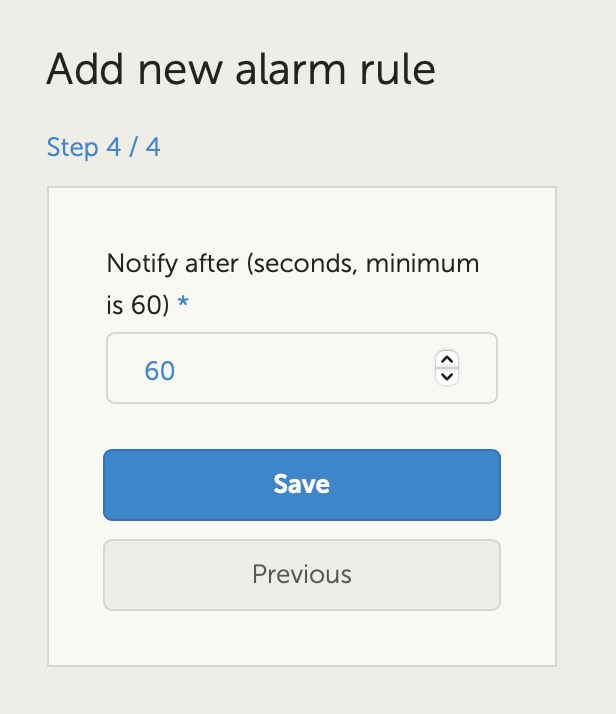

Ställ sedan in den kortaste tid som villkoret ska vara aktivt innan ett larmmeddelande skickas.
![]() |
Observera att den inställda tiden är den tid som det höga eller låga tillståndet måste vara aktivt innan ett larm genereras. Därefter kan det ta ytterligare en stund (upp till 15 minuter) innan larmet skickas till VRM och en e-postavisering skickas.

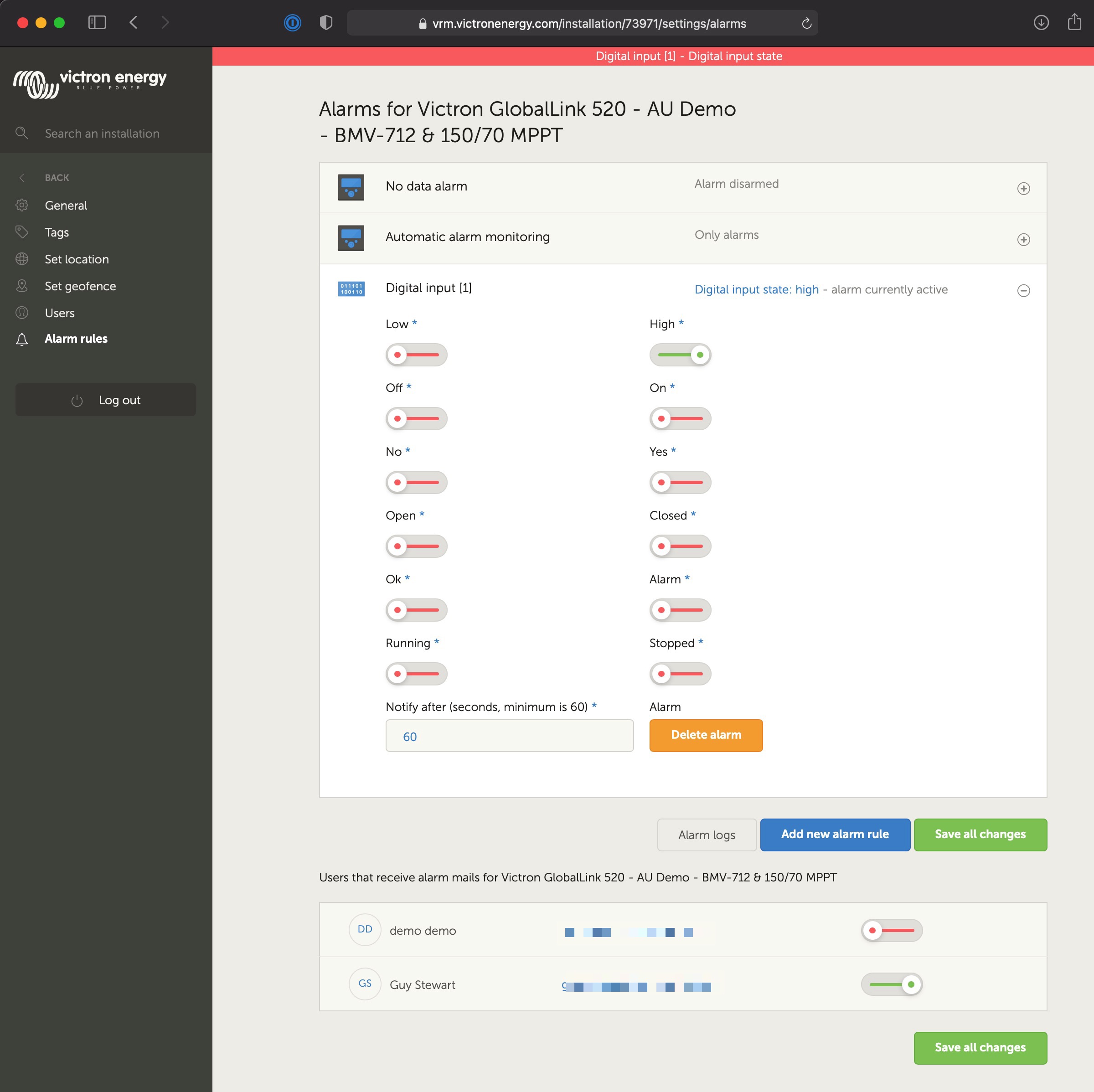

När den nya larmregeln har lagts till granskar du e-postaviseringarna och aktiverar eller inaktiverar e-postlarm för registrerade användare av anläggningen.
Klicka sedan på ”Spara alla ändringar”.
![]() |

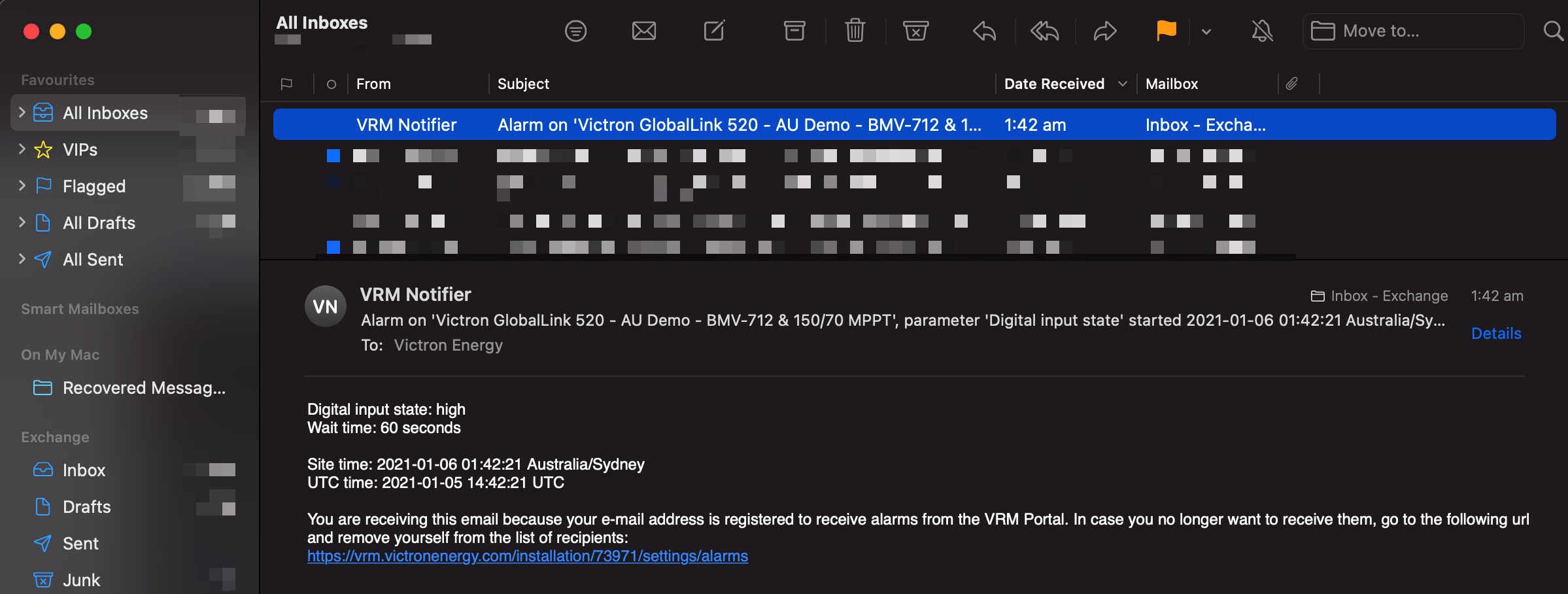

Exempel på e-postmeddelande
![]() |
Det finns en genväg från larminställningarna till larmloggen på VRM. Historiken över dina digital ingångslarm kommer att sparas här.
