2. Instalação
O GX IO-Extender 150 funciona com todos os dispositivos GX, mas deve ser utilizado em combinação com Node-RED. Node-RED não é compatível com todos os dispositivos GX. Consulte a documentação Venus OS Large para mais informação sobre os dispositivos GX compatíveis com Node-RED.
Para instalar o GX IO-Extender 150:
Utilize os comutadores DIP em cada banco de quatro E/S digitais para as definir como quatro entradas ou quatro saídas (Ligado (On) = saída, Desligado (Off) = entrada). Tenha em conta que as alterações nos comutadores DIP requerem desligar e voltar a ligar o dispositivo.
Ligue o cabo USB do GX IO-Extender 150 a uma porta disponível no dispositivo GX Tenha em conta que a porta USB mais próxima da porta HDMI em alguns modelos Cerbo GX pode não ser adequada para esta finalidade. Consulte o manual do dispositivo GX para obter mais informação.
Confirme que o GX IO-Extender 150 está a ser alimentado através da ligação USB.
Utilize a consola remota no GX para analisar os relés adicionais, as PWM e as entradas e saídas digitais disponíveis no sistema.
2.1. Hardware
Todas as portas no GX IO-Extender 150 estão equipadas com um LED azul e laranja que indica o estado atual.
Nota
As saídas digitais destinam-se a sinalização e não devem ser utilizadas para comutar as cargas diretamente. As saídas de PWM são adequadas para aplicações como o escurecimento de LED, o controlo da velocidade do motor e outras semelhantes.
Importante
Nota técnica: Verifique sempre os valores nominais máximos para cada tipo de saída na ficha de dados técnicos do GX IO-Extender 150.
E/S digital
As portas E/S digitais estão divididas em dois grupos de quatro portas que se destinam a sinalização, em vez da comutação direta de cargas. Cada grupo pode ser configurado como entrada ou saída com os comutadores DIP entre as portas.
Modo LIGADO (ON) = saída
Modo DESLIGADO (OFF) = saída
Importante
Depois de alterar o modo, reinicie o GX e desconecte e conecte o cabo USB para efetuar um ciclo de alimentação no dispositivo para que as alterações sejam efetivas.
Importante
Nota técnica: As saídas digitais podem obter 4 mA no máximo. Ao acionar 4mA, a queda de tensão através da resistência de série interna (560 Ω) é de 2,24 V, o que deixa apenas 2,76 V @ 4mA para o sinal de saída. Portanto, é necessário um controlador como um transístor ou FET para comutar o relé com uma saída digital.
PWM
As portas PWM deve ser ligadas entre GND e o sinal. Os LED indicadores da porta PWM acendem-se quando a porta for comutada e a intensidade da iluminação reflete o estado atual do valor do cursor de PWM.
Relés biestáveis (Relé 1 e 2)
Os relés biestáveis (com retenção) no GX IO-Extender 150 funcionam de forma diferente dos relés monoestáveis (sem retenção) nos dispositivos como o Cerbo GX.
Um relé monoestável tem um estado predefinido determinado pela sua cablagem:
NO (normalmente aberto): A carga está ligada (OFF) por defeito, desligada (ON) quando o relé está alimentado.
NC (normalmente fechado): A carga está ligada (ON) por defeito, desligada (OFF) quando o relé está alimentado.
Um relé biestável tem duas posições estáveis — A e B — que se mantêm mesmo em caso de perda de energia. O relé comuta entre eles com um breve impulso, não utilizando energia para a manutenção de um estado. A posição ativa é mostrada pelo LED:
LED azul: Posição A ativa
LED laranja: Posição B ativa
Exemplos comuns
Imitar um relé NO monoestável
Para replicar o comportamento de um relé normalmente aberto:
Ligue a sua fonte de alimentação a COM.
Ligue a sua carga ao Terminal A.
Deixe o Terminal B desligado.
Configure o relé no modo Comutar.
Na Posição A (LED azul), a carga vai estar alimentada. Na Posição B (LED laranja), a carga vai ser desligada.
Dica
Se a carga estiver desligada (OFF) antes de um ciclo de energia, deve definir o relé na posição B antes de desligar.
Comutar entre as luzes indicadoras «VERDE» e «VERMELHO»
O relé pode comutar a alimentação entre dois circuitos, por exemplo:
COM ligado à fonte de alimentação.
Terminal A ligado com fios à luz indicadora «VERDE».
Terminal A ligado com fios ao indicador luminoso «VERMELHO».
Configure o relé no modo Comutar.
Na posição A (LED verde), a luz VERDE está ativa. Na posição B (LED laranja), a luz VERMELHA está ativa.
Funcionamento momentâneo: Sirene e luz «Tudo OK»
Para um funcionamento momentâneo com retroalimentação por defeito:
COM ligado à fonte de alimentação.
Terminal A ligado com fios a uma sirene.
Terminal B ligado com fios a uma luz «Tudo OK».
Configure o relé no modo Momentâneo.
Na posição de repouso (posição B, LED laranja), a luz «Tudo OK» acende-se. Quando o comutador momentâneo for ativado, comuta brevemente o relé para a posição A, fazendo soar a sirene. Quando o impulso momentâneo voltar à posição B e a luz «Tudo OK» acende-se de novo.
Comutador de estado sólido
O comutador de estado sólido no GX IO-Extender 150 foi concebido para comutar eletronicamente o lado positivo de um circuito CC, sem contactos mecânicos.
Bat+ → Para ligar ao terminal positivo da sua bateria ou fonte de alimentação CC.
Carga → Para ligar ao lado positivo do seu dispositivo ou carga.
Bat+ → Para ligar ao terminal positivo da sua bateria ou fonte de alimentação CC.
O lado negativo da sua carga liga-se diretamente ao Bat- (ou a uma terra partilhada).
Configure o relé no modo Comutar.
Esta configuração permite que o relé de estado sólido comute a sua carga em ligar e desligar, efetuando ou cortando eletronicamente o lado positivo do circuito.
Se o comutador de estado sólido estiver configurado como momentâneo, apenas irá comutar a carga como ligado desde que o sinal de controlo se mantenha ativo.
2.2. «Software»
O Node-RED é um ambiente de programação de baixo código para aplicações controladas por eventos (https://nodered.org). Consulte o manual de instalação para obter mais informação sobre a combinação de Node-RED e dispositivo GX: https://www.victronenergy.com/live/venus-os:large.
Os seguintes quatro passos são necessários para configurar o Node-RED no seu sistema:

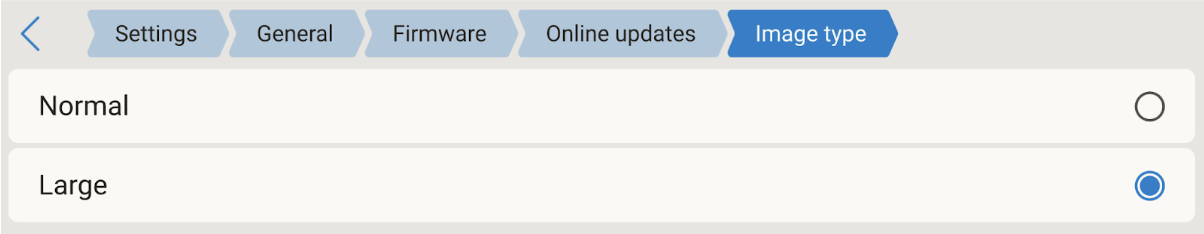

Configure o tipo de imagem de firmware como Grande e autualize o firmware.

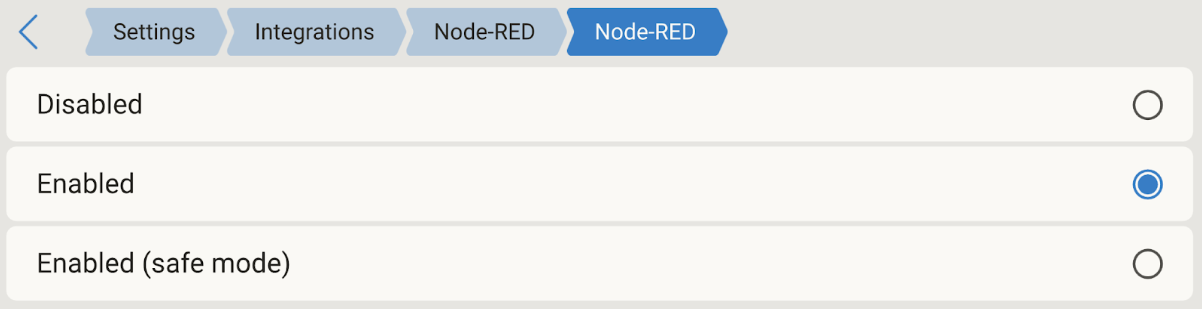

Após o reinício em imagem grande, deve ativar o Node-RED

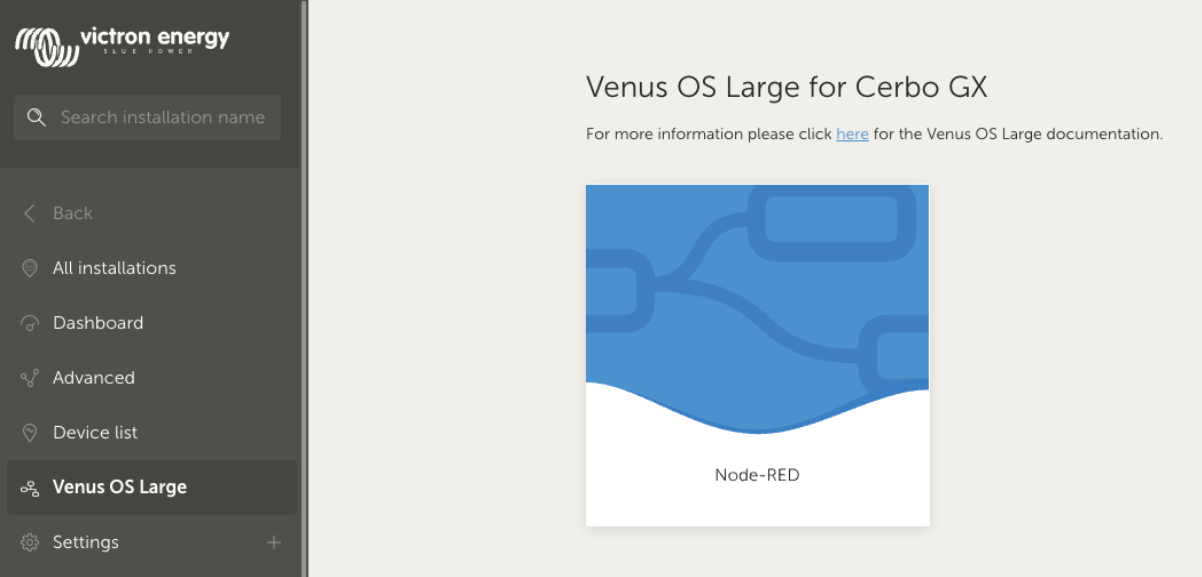

Abra o painel Node-RED através do VRM no Venus OS Large ou localmente através de https://venus.local:1881/

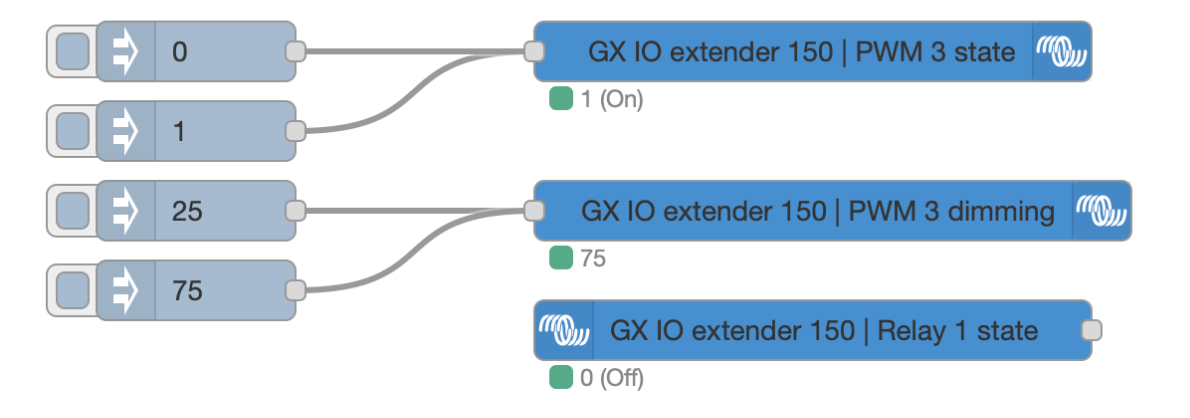

Ative o nodo de Comutador e Controlo do comutador e controle o GX IO-Extender 150. Estes nós fazem parte do pacote node-red-contrib-victron pré-instalado na imagem Venus OS Large.
