3. Fluxos exemplificativos

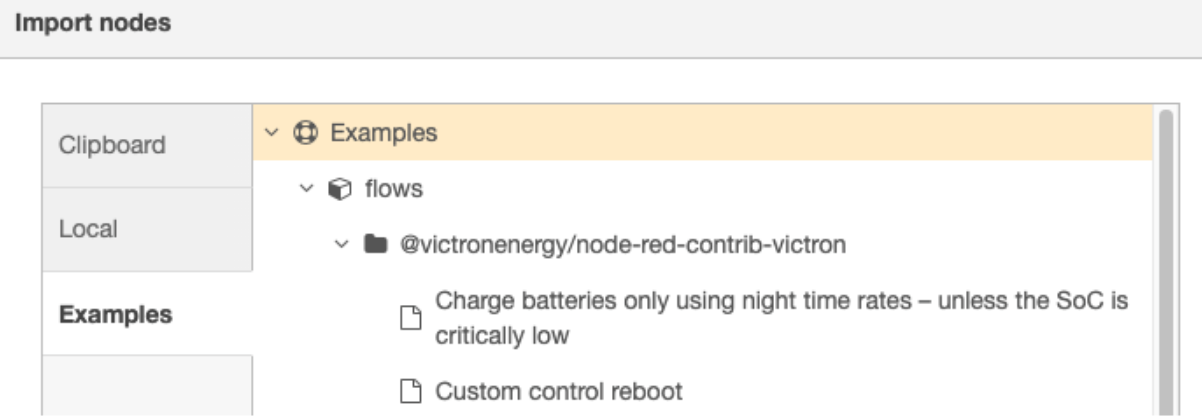

Estes, e outros, fluxos exemplificativos podem ser importados através da opção Importar em Node-RED.
 |
Controlo simples da saída digital
 |

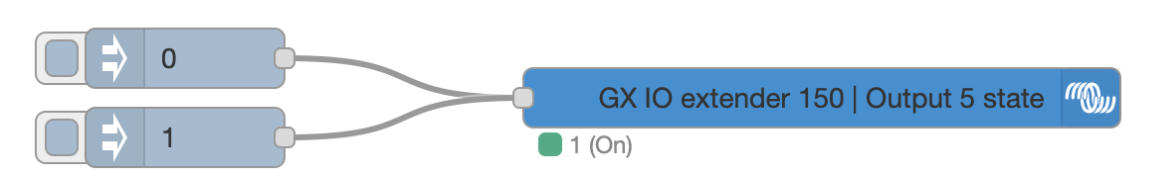

Este exemplo liga e desliga uma saída com um botão
Controlo simples da entrada digital
Primeiro, a entrada digital deve ser configurada como um tipo usando as Definições > Integrações > ES Digital no dispositivo GX; depois selecione uma entrada digital no GX IO-Extender 150 e defina um tipo.
Os tipos de entrada compatíveis são:
Medidor de impulso N/A
Alarme de porta Aberto / Fechado
Bomba de resíduos de porão Ligada / Desligada
Alarme de resíduos de porão OK / Alarme
Alarme de assaltante OK / Alarme
Alarme de fumo OK / Alarme
Alarme de incêndio OK / Alarme
Alarme de CO2 OK / Alarme
Gerador a funcionar / parado
Controlo de entrada tátil
Quando o tipo de entrada tiver sido selecionado, um nó de entrada Digital pode ser utilizado para ler o estado dessa entrada para uma utilização adicional no fluxo.
 |

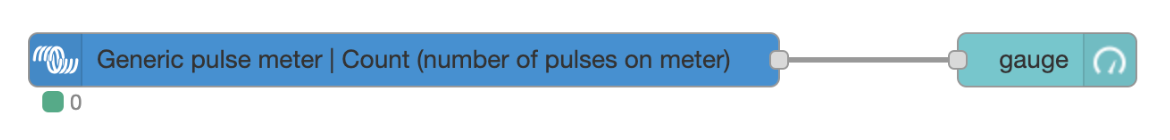

Este exemplo mostra impulsos lidos numa entrada digital com um calibrador no painel Node-RED
Aumentar PWM
 |

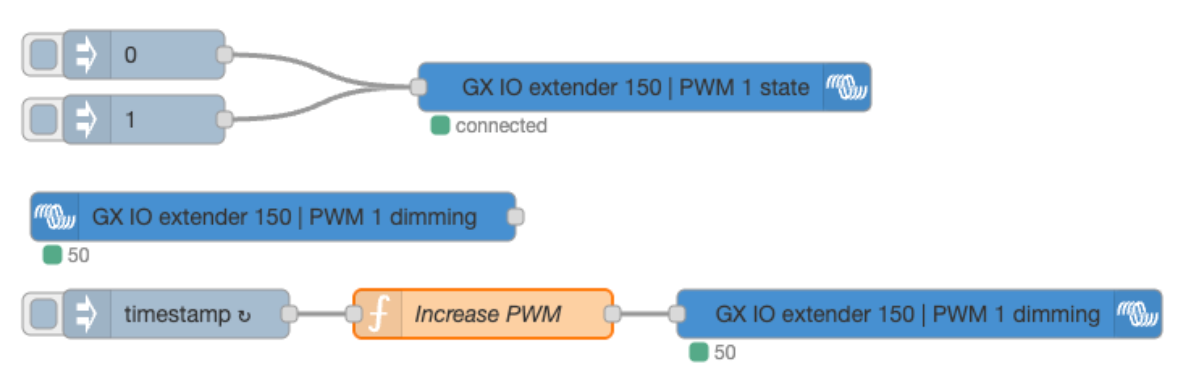

A parte superior deste fluxo destina-se a ligar ou desligar a porta PWM com o parâmetro de estado PWM. Quando a porta estiver ligada, irá utilizar o valor PWM definido com o parâmetro de escurecimento PWM. O nó de entrada lê o valor atual da porta PWM e guarda-o no contexto Node-RED global.
O valor de injeção injeta um selo temporal a cada segundo, que é substituído pelo valor PWM atual da porta, aumentado em 25. Se o valor for superior a 100, volta a reiniciar em 0.
Tenha em conta que pode precisar de ajustar o Comutador usado e a porta PWM no nó de função para que seja funcional.
