5. Apêndice
5.1. Percursos de controlo disponíveis
O dispositivo vem indicado no serviço dbus com.victronenergy.switch.<serial> e expõe os caminhos descritos neste apêndice. Verifique em https://github.com/victronenergy/venus/wiki/dbus#switch o significado e a utilização de todos os percursos adicionais.
5.1.1. Entradas digitais
As entradas digitais devem ser acopladas a uma função primeiro, antes de os poder utilizar. Isto deve ser feito na consola conforme descrito acima.
Defina o tipo de uma entrada digital com
com.victronenergy.digitalinputs/Devices/<input>Type
0 = Desativado
1 = Medidor de impulso
2 = Porta
3 = Bomba de resíduos de porão
4 = Alarme de resíduos de porão
5 = Alarme de assaltante
5 = Alarme de fumo
7 = Alarme de incêndio
8 = Alarme de CO2
9 = Gerador
Quando estiver definido como medidor de impulso, o serviço com.victronenergy.pulsemeter.<input> irá surgir. A definição para outras funções vai criar um serviço do tipo com.victronergy.digitalinput.<input>.
Caminhos do medidor de impulsos
/Contagem: número de impulsos contados
Percursos da entrada digital genérica
/Estado: Estado da entrada
5.1.2. Saídas digitais
Tenha em conta que estes caminhos apenas estarão presentes quando a ES correspondente estiver definida como saída (com os comutadores DIP).
/SwitchableOutput/output_1/State (0=Off, 1=On)
/SwitchableOutput/output_2/State (0=Off, 1=On)
/SwitchableOutput/output_3/State (0=Off, 1=On)
/SwitchableOutput/output_4/State (0=Off, 1=On)
/SwitchableOutput/output_5/State (0=Off, 1=On)
/SwitchableOutput/output_6/State (0=Off, 1=On)
/SwitchableOutput/output_7/State (0=Off, 1=On)
/SwitchableOutput/output_8/State (0=Off, 1=On)
5.1.3. Saídas PWM:
/SwitchableOutput/pwm_1/State (0=Off, 1=On)
/SwitchableOutput/pwm_1/Dimming (valor inteiro de 0 a 100, que representa uma percentagem)
/SwitchableOutput/pwm_2/State (0=Off, 1=On)
/SwitchableOutput/pwm_2/Dimming (valor inteiro de 0 a 100, que representa uma percentagem)
/SwitchableOutput/pwm_3/State (0=Off, 1=On)
/SwitchableOutput/pwm_3/Dimming (valor inteiro de 0 a 100, que representa uma percentagem)
/SwitchableOutput/pwm_4/State (0=Off, 1=On)
/SwitchableOutput/pwm_4/Dimming (valor inteiro de 0 a 100, que representa uma percentagem)
5.1.4. Saídas de relé
/SwitchableOutput/relay_1/State (0=Off, 1=On) - Bi-stable relay 0 = A, 1 = B
/SwitchableOutput/relay_2/State (0=Off, 1=On) - Relé biestável 0 = A, 1 = B
/SwitchableOutput/relay_3/State (0=Off, 1=On) - Estado de carga de comutador de estado sólido

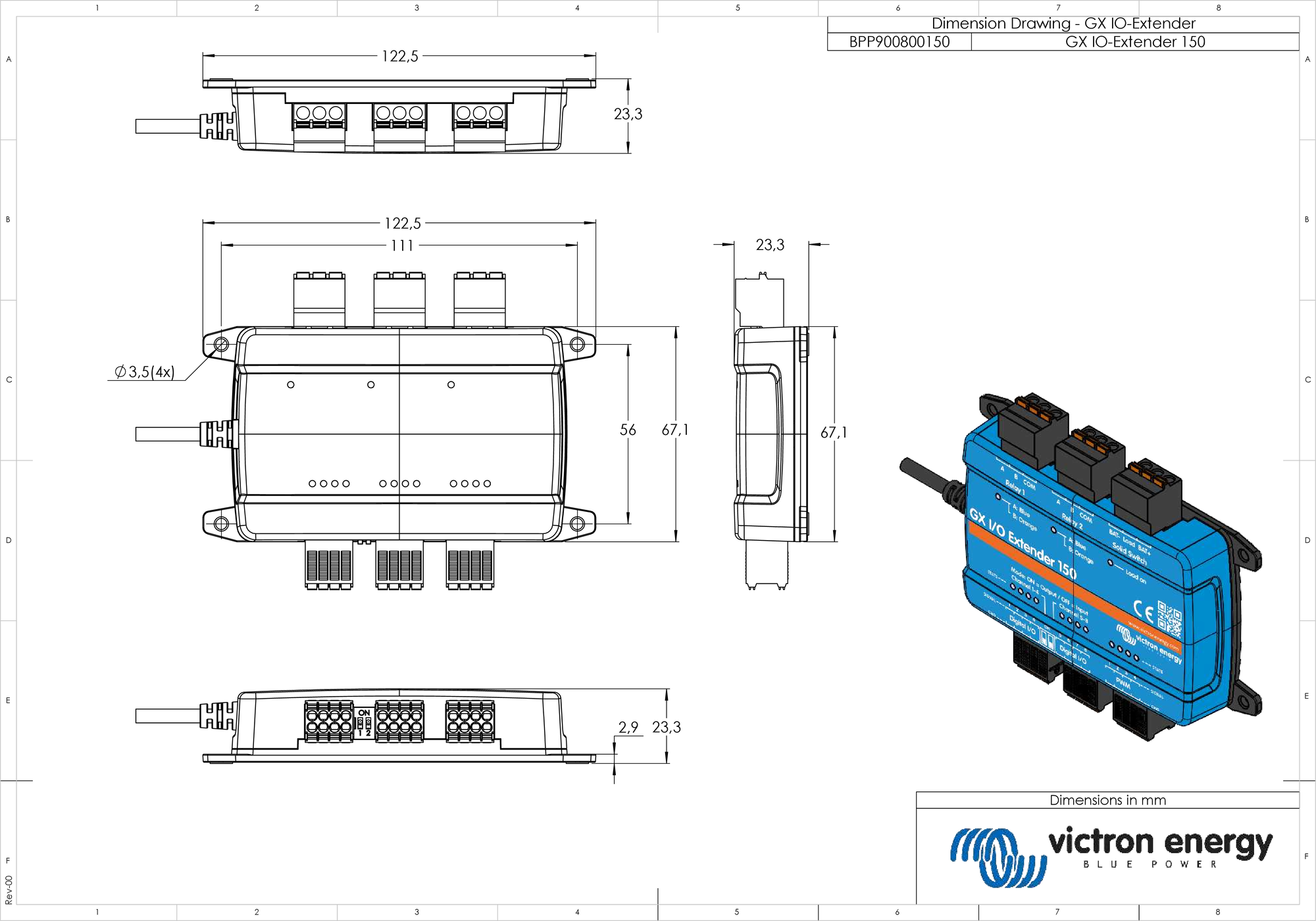

5.2. Dimensão do invólucro exterior
