2. Installatie
De GX IO-Extender 150 werkt met alle GX apparaten, maar kan het beste worden gebruikt in combinatie met Node-RED. Node-RED wordt niet op alle GX apparaten ondersteund. Raadpleeg de Venus OS Large documentatie voor meer informatie over welke GX apparaten Node-RED ondersteunen.
Om de GX IO-Extender 150 te installeren:
Gebruik de DIP schakelaars op elke bank van 4 digitale I/O's om ze in te stellen als 4 ingangen of 4 uitgangen (AAN = uitgang, UIT = ingang). Houd er rekening mee dat wijzigingen aan de DIP schakelaars een herstart van het apparaat vereisen.
Sluit de USB kabel van de GX IO-Extender 150 aan op een beschikbare poort op het GX apparaat. Houd er rekening mee dat de USB poort die zich het dichtst bij de HDMI poort bevindt op sommige Cerbo GX modellen mogelijk niet geschikt is voor dit doel. Raadpleeg de GX apparaat handleiding voor meer informatie.
Bevestig dat de GX IO-Extender 150 gevoed wordt via de USB aansluiting.
Gebruik het remote bedieningspaneel van het GX apparaat om de extra relais, PWM's en digitale ingangen of uitgangen, beschikbaar op het systeem, te beoordelen.
2.1. Hardware
Alle poorten op de GX IO-Extender 150 zijn uitgerust met blauwe of oranje LED's om hun huidige status aan te geven.
Opmerking
De digitale uitgangen zijn uitsluitend bedoeld voor signaleringsdoeleinden en mogen niet worden gebruikt om belastingen rechtstreeks te schakelen. De PWM uitgangen zijn geschikt voor toepassingen zoals LED dimmen, snelheidsregeling van motoren en soortgelijke toepassingen.
Belangrijk
Technische opmerking: Controleer steeds de maximumwaarden voor elk type uitgang in het gegevensblad van de GX IO-Extender 150.
Digitale I/O
De digitale I/O poorten zijn opgesplitst in 2 groepen van 4 poorten die bedoeld zijn voor signalering in plaats van het direct schakelen van belastingen. Elke groep kan ofwel ingesteld worden als ingang of als uitgang met de DIP schakelaars tussen de poorten.
Modus AAN = uitgang
Modus UIT = ingang
Belangrijk
Na het wijzigen van de modus moet het GX apparaat opnieuw opgestart worden of de USB kabel losgekoppeld en opnieuw aangesloten worden om het apparaat van stroom te voorzien zodat de wijzigingen van kracht worden.
Belangrijk
Technische opmerking: De digitale uitgangen kunnen maximaal 4 mA leveren. Bij het aansturen van 4 mA is de spanningsval over de interne serieweerstand (560 Ω) 2,24 V, waardoor er slechts 2,76 V @ 4 mA overblijft voor het uitgangssignaal. Daarom is een driver zoals een transistor of FET nodig om een relais met een digitale uitgang te schakelen.
PWM
De PWM poorten moeten aangesloten worden tussen GND en signaal. De PWM poortindicator LED's branden als de poort is ingeschakeld en de intensiteit van de verlichting geeft de huidige status van de PWM schuifregelaarwaarde weer.
Bi-stabiele Relais (Relais 1 & 2)
De bistabiele (vergrendelende) relais op de GX IO-Extender 150 werken anders dan de monostabiele (niet-vergrendelende) relais die te vinden zijn op apparaten zoals de Cerbo GX.
Een mono-stabiel relais heeft een standaard status, bepaald door de bedrading:
NO (Normaal open): Belasting staat standaard UIT, AAN als het relais gevoed wordt.
NC (Normaal gesloten): Belasting staat standaard AAN, UIT als het relais gevoed wordt.
Een bi-stabiel relais heeft twee stabiele posities — A en B — die vast blijven zelfsals de spanning wegvalt. Het relais schakelt tussen beide met een korte puls, zonder stroom te verbruiken om een van beide toestanden te handhaven. De actieve stand wordt getoond door de LED:
Blauwe LED: Stand A actief
Oranje LED: Stand B actief
Gewone voorbeelden
Nabootsen van een NO monostabiel relais
Om het gedrag van een normaal open relais na te bootsen:
Sluit een energiebron aan op COM.
Sluiteen belasting aan op klem A.
Laat klem B ontkoppeld.
Stel het relais in opSchakelmodus.
In stand A (blauwe LED) wordt de belasting aangedreven. In stand B (oranje LED) wordt de belasting ontkoppeld.
Tip
Als de belasting UIT moet staan na een herstart, stelt dan het relais op positie B in vóór uitschakeling.
Schakelen tussen de indicatorlampjes “GROEN” en “ROOD”
Het relais kan spanning wisselen tussen twee circuits, bijvoorbeeld:
COM aangesloten op een energiebron.
Klem A aangesloten aan een “GROEN” indicatorlampje.
Klem B aangesloten aan een “ROOD” indicatorlampje.
Stel het relais in op Schakelmodus.
Indien in stand A (blauwe LED) is het GROENE licht actief. Indien wordt overgeschakeld naar stand B (oranje LED) is het RODE licht actief.
Kortstondige werking: Sirene en “Alles OK” licht
Voor kortstondige werking met standaard feedback:
COM aangesloten op de energiebron.
Sluitklem A aangesloten aan een sirene.
Sluitklem B aangesloten aan een “Alles OK” licht.
Stel het relais in opMoment modus.
In de ruststatus (stand B, oranje LED) brandt het “Alles OK” licht. Als de momentschakelaar wordt geactiveerd, schakelt deze het relais kortstondig naar positie A, waardoor de sirene afgaat. Zodra de kortstondige puls eindigt, keert het relais terug naar positie B en gaat het lampje ‘Alles OK’ weer branden.
SolidSwitch
De SolidSwitch op de GX IO-Extender 150 is ontworpen om elektronisch de positieve kant van een DC circuit te schakelen, zonder mechanische contacten.
Bat+ → Sluit aan op de plus klem van de accu of DC voeding.
Belasting → Sluit aan op de positieve kant van het apparaat of belasting.
Bat- → Sluit aan op de min klem van de accu of DC voeding.
De negatieve kant van de belasting sluit rechtstreeks aan op Bat- (of een gedeelde aarding).
Stel het relais in Schakel modus in.
Met deze instelling kan de SolidSwitch de belasting in- en uitschakelen door de positieve kant van het circuit elektronisch te maken of te verbreken.
Als de SolidSwitch ingesteld is op Moment schakelt het alleen de belasting in zolang het regelsignaal actief blijft.
2.2. Software
Node-RED is een laag-code programmeeromgeving voor gebeurtenis gestuurde toepassingen (https://nodered.org). Raadpleeg de installatiehandleiding voor meer informatie over de combinatie Node-RED en GX apparaat: https://www.victronenergy.com/live/venus-os:large.
De volgende 4 stappen zijn nodig om Node-RED actief te krijgen op het systeem:

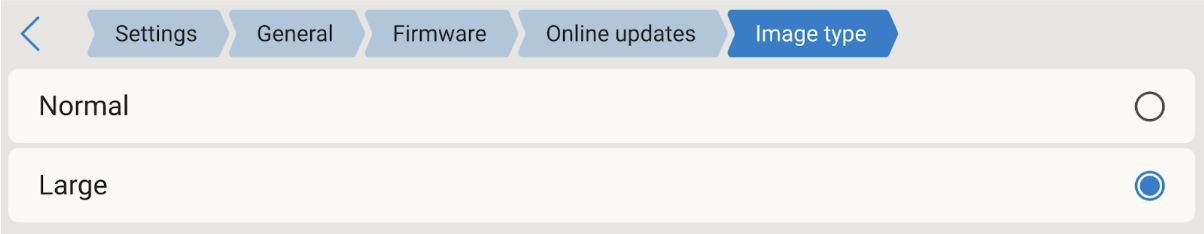

Stel het firmware afbeeldingstype in op Large en werk de firmware bij

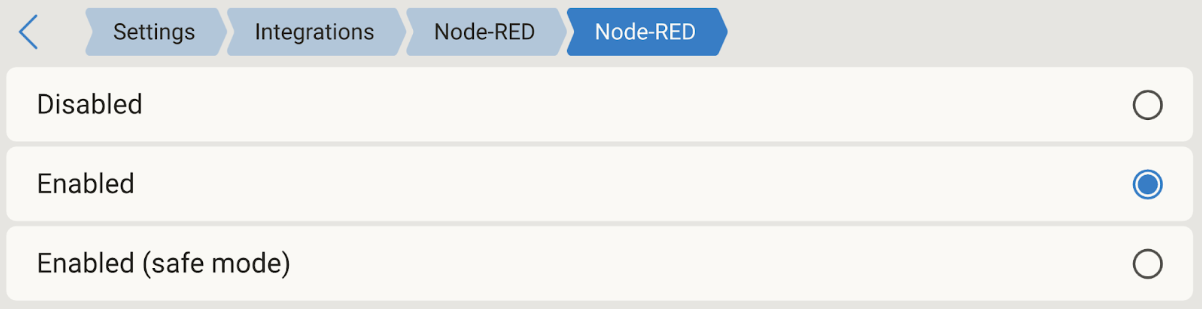

Schakel, na de herstart met deLarge firmware Node-RED in

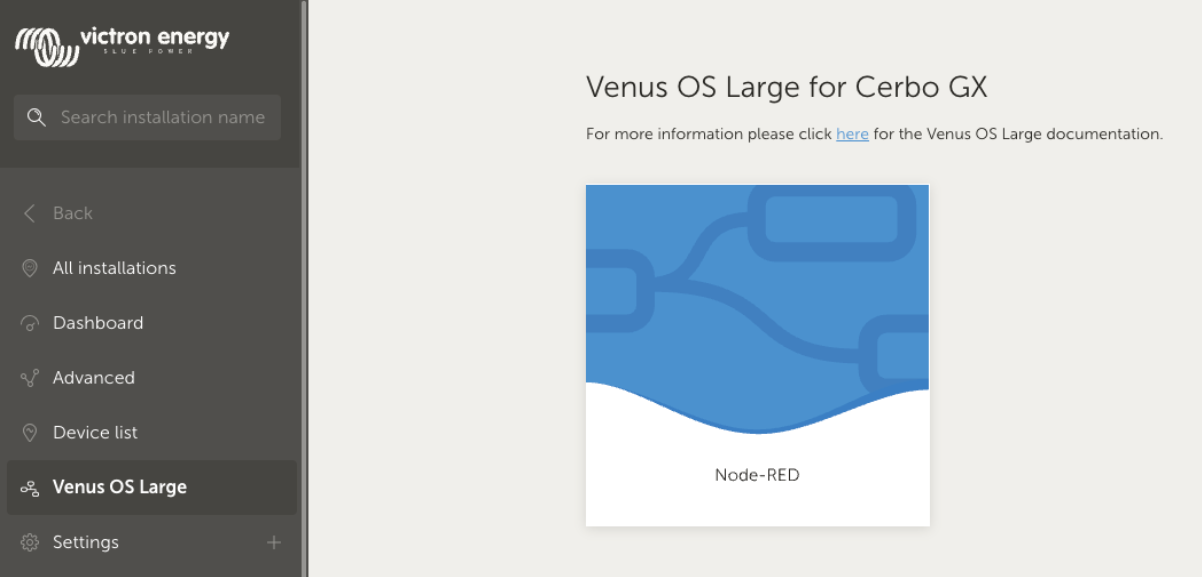

Open het Node-RED dashboard via ofwel VRM onder de Venus OS Large menu optie of lokaal via https://venus.local:1881/

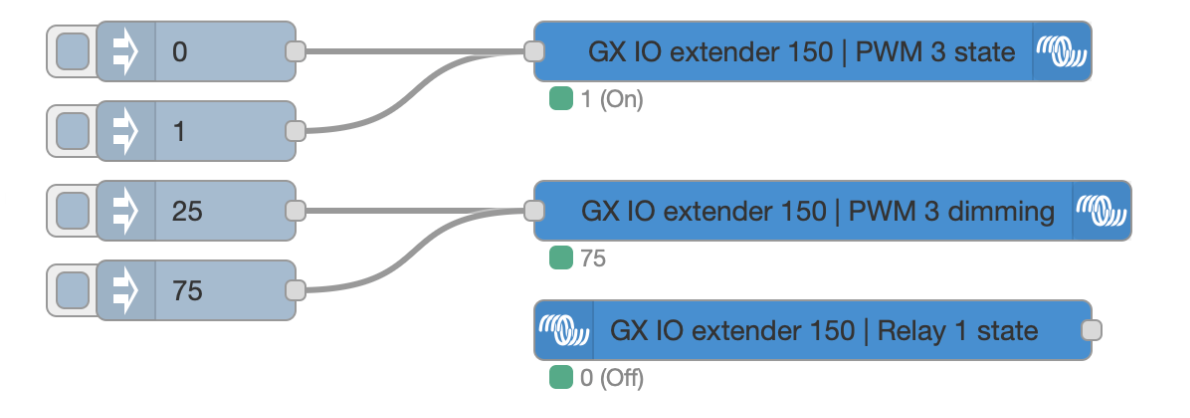

Trek de schakelaar en bedieningsnode van schakelaar naar binnen en bedien de GX IO-Extender 150. Deze nodes maken deel uit van het node-red-contrib-victron pakket dat voorgeïnstalleerd wordt met de Venus OS Large afbeelding.
