GX IO-Extender 150

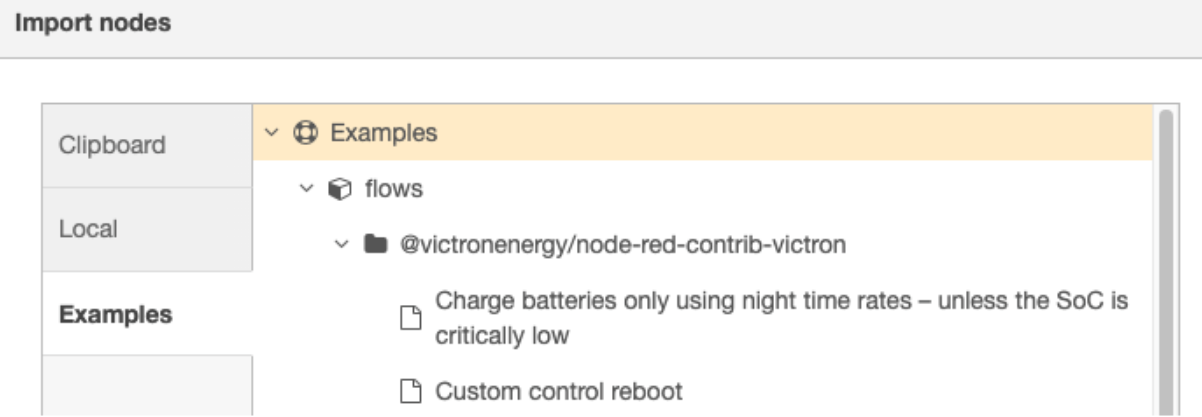

Deze en andere voorbeeldflow's kunnen worden geïmporteerd via de optie Importeren in Node-RED.

Eenvoudige digitale uitgangsbesturing

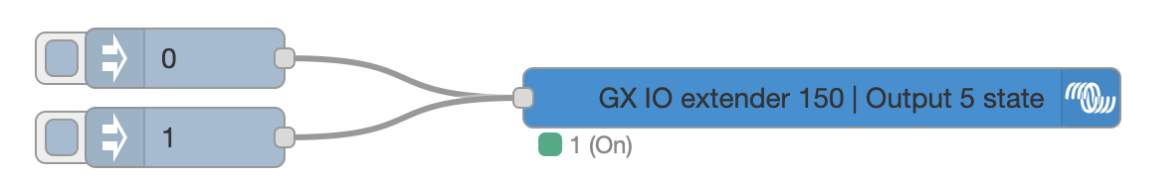

Dit voorbeeld schakelt een uitgang in en uit met een toets

Eenvoudige digitale ingangsbesturing

Eerst moet de digitale ingang op een type worden ingesteld > Integraties > Digitale IO op het GX apparaat. Selecteer vervolgens een digitale ingang van de GX IO-Extender 150 en stel een type in.

Ondersteunde ingangstypes zijn:

Zodra een invoertype is geselecteerd, kan een digitaal invoerknooppunt worden gebruikt om de status van die invoer te lezen voor verder gebruik in de flow.

Dit voorbeeld geeft pulsen weer die zijn afgelezen op een digitale ingang met behulp van een meter in Node-RED dashboard

Verhoog PWM

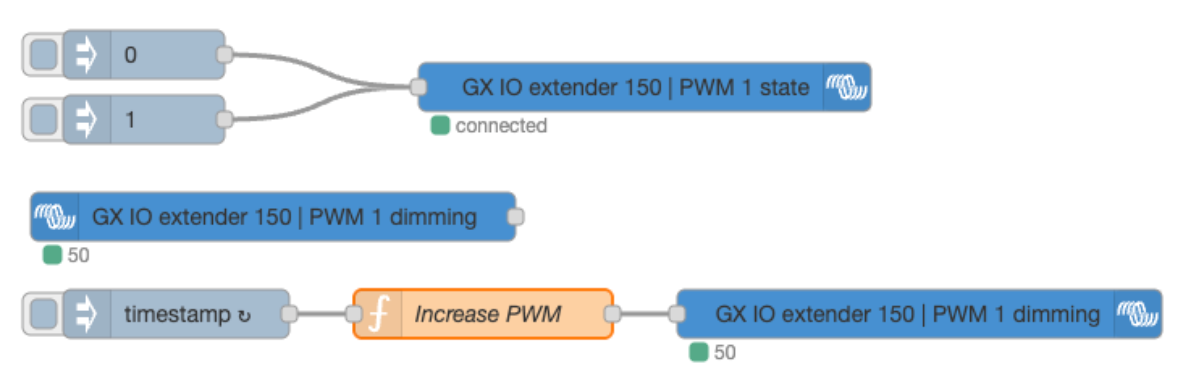

Het bovenste deel van deze flow is voor het in- of uitschakelen van de PWM poort met behulp van de PWM statusparameter. Als de poort ingeschakeld is gebruikt het de PWM waarde die is ingesteld met de parameter PWM dimmen. De ingangsnode leest de huidige waarde van de PWM poort en slaat die op in de globale Node-RED context.

De injectienode injecteert elke seconde een tijdstempel, die wordt vervangen door de huidige PWM waarde van de poort, vermeerderd met 25. Als de waarde boven 100 komt, dan volgt er een reset naar 0.

Houd er rekening mee dat mogelijk de gebruikte schakelaar en PWM poort in de functienode aangepast moet worden om het functioneel voor de schakeling te maken.
