5. Bijlage
5.1. Beschikbare controlepaden
Het apparaat kondigt zichzelf aan onder de dbus service com.victronenergy.switch.<serial> en stelt de paden beschikbaar zoals beschreven in deze bijlage. Raadpleeg https://github.com/victronenergy/venus/wiki/dbus#switch voor de betekenis en het gebruik van extra paden.
5.1.1. Digitale ingangen
Digitale ingangen moeten eerst aan een functie gekoppeld worden voordat ze gebruikt kunnen worden. Dit moet uitgevoerd worden in het bedieningspaneel, zoals hierboven beschreven.
Stel het type van een digitale ingang in met
com.victronenergy.digitalinputs/Devices/<input>Type
0 = uitgeschakeld
1 = Pulsmeter
2 = Deur
3 = Lenspomp
4 = Lensalarm
5 = Inbraakalarm
6 = Rookalarm
7 = Brandalarm
8 = CO2 alarm
9 = Aggregaat
Indien ingesteld op pulsmeter verschijnt de service com.victronenergy.pulsemeter.<input> . Door het in te stellen op één van de andere functies wordt een service aangemaakt van het type com.victronergy.digitalinput.<input>.
Pulsmeter paden
/Telling: aantal getelde pulsen
Generieke digitale ingangspaden
/Status: Status van de ingang
5.1.2. Digitale uitgangen
Houd er rekening mee dat deze paden alleen aanwezig zijn als de overeenkomstige IO ingesteld is op uitgang (met de DIP schakelaars).
/SwitchableOutput/output_1/State (0=uit, 1=aan)
/SwitchableOutput/output_2/State (0=uit, 1=aan)
/SwitchableOutput/output_3/State (0=uit, 1=aan)
/SwitchableOutput/output_4/State (0=uit, 1=aan)
/SwitchableOutput/output_5/State (0=uit, 1=aan)
/SwitchableOutput/output_6/State (0=uit, 1=aan)
/SwitchableOutput/output_7/State (0=uit, 1=aan)
/SwitchableOutput/output_8/State (0=uit, 1=aan)
5.1.3. PWM uitgangen
/SwitchableOutput/pwm_1/State (0=uit, 1=aan)
/SwitchableOutput/pwm_1/Dimming (geheel getal van 0-100 dat het percentage weergeeft)
/SwitchableOutput/pwm_2/State (0=uit, 1=aan)
/SwitchableOutput/pwm_2/Dimming (geheel getal van 0-100 dat het percentage weergeeft)
/SwitchableOutput/pwm_3/State (0=uit, 1=aan)
/SwitchableOutput/pwm_3/Dimming (geheel getal van 0-100 dat het percentage weergeeft)
/SwitchableOutput/pwm_4/State (0=uit, 1=aan)
/SwitchableOutput/pwm_4/Dimming (geheel getal van 0-100 dat het percentage weergeeft)
5.1.4. Relais uitgangen
/SwitchableOutput/relay_1/State (0=uit, 1=aan) - Bi-stabiele relais 0 = A, 1 = B
/SwitchableOutput/relay_2/State (0=uit, 1=aan) - Bi-stabiele relais 0 = A, 1 = B
/SwitchableOutput/relay_3/State (0=uit, 1=aan) - Vaste schakelaar laadstatus

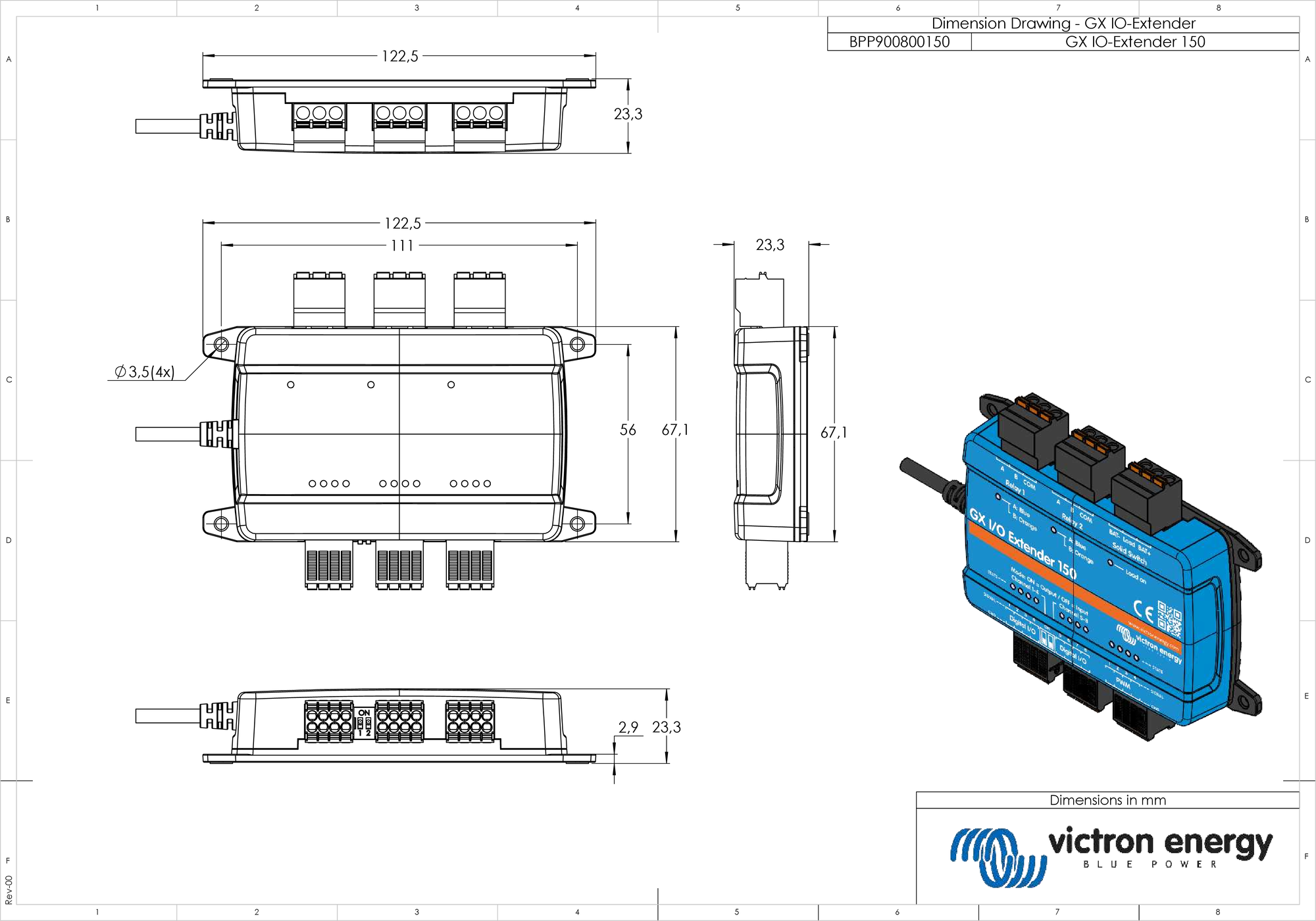

5.2. Afmetingen behuizing
