2. Instalación
El GX IO-Extender 150 funciona con todos los dispositivos GX, pero es mejor usarlo con Node-RED. No todos los dispositivos GX aceptan Node-RED. Véase la documentación de Venus OS Large para más información acerca de los dispositivos compatibles con Node-RED.
Para instalar el GX IO-Extender 150:
Use los interruptores DIP de cada grupo de 4 I/O digitales para fijarlos como 4 entradas o 4 salidas (ON = salida, OFF = entrada). Tenga en cuenta que los cambios en los interruptores necesitan que se apague y se vuelva a encender el dispositivo.
Conecte el cable USB del GX IO-Extender 150 a un puerto disponible del dispositivo GX. Tenga en cuenta que es posible que el puerto USB más cercano al puerto HDMI de algunos modelos del Cerbo GX no sea adecuado para este fin. Véase el manual del dispositivo GX para más información.
Confirme que el GX IO-Extender 150 recibe alimentación a través de la conexión USB.
Use la consola remota del GX para revisar los otros relés, PWM y entradas y salidas digitales disponibles en el sistema.
2.1. Hardware
Todos los puertos del GX IO-Extender 150 disponen de LED azules o naranjas para indicar el estado de la corriente.
Nota
Las salidas digitales están previstas para señalización solamente y no deben usarse para conmutación directa de cargas. Las salidas PWM son adecuadas para aplicaciones como regulación de la intensidad de LED, control de la velocidad del motor y otras similares.
Importante
Nota técnica: Compruebe siempre los valores nominales máximos de cada tipo de salida en la ficha técnica del GX IO-Extender 150.
I/O digital
Los puertos I/O digitales están divididos en 2 grupos de 4 puertos destinados a señalización más que a conmutación directa de cargas. Cada grupo puede configurarse como entrada o salida con los interruptores DIP que hay entre los puertos.
Modo ON = salida
Modo OFF = entrada
Importante
Después de cambiar el modo, reinicie el GX o desenchufe y vuelva a enchufar el cable USB para apagar y volver a encender el dispositivo y que los cambios se hagan efectivos.
Importante
Nota técnica: La salidas digitales pueden proporcionar 4 mA como máximo. Al portar 4 mA, la caída de tensión a lo largo de la resistencia en serie interna (560 Ω) es de 2,24 V, quedando solo 2,76 V a 4 mA para la señal de salida. Por lo tanto, se necesita un driver como un transistor o un FET para conmutar un relé con una salida digital.
PWM
Los puertos PWM tienen que conectarse entre GND y señal. Los LED indicadores del puerto PWM se iluminan cuando se enciende el puerto y la intensidad de la iluminación refleja el estado actual del valor de la barra de PWM.
Relés biestables (relés 1 y 2)
Los relés biestables (enclavamiento) del GX IO-Extender 150 funcionan de forma distinta que los relés monoestables (sin enclavamiento) que encontramos en dispositivos como el Cerbo GX.
El relé monoestable tiene un estado por defecto determinado por su cableado:
NO, Normally Open (normalmente abierto): Las cargas están apagadas por defecto (OFF) y se encienden (ON) cuando el relé tiene alimentación.
NC, Normally Closed (normalmente cerrado): Las cargas están encendidas por defecto (ON) y se apagan (OFF) cuando el relé tiene alimentación.
El relé biestable tiene dos posiciones estables — A y B — que permanecen fijas incluso si se pierde la alimentación. El relé conmuta entre ellas con un breve pulso, sin usar energía para mantener ninguno de los estados. El LED indica la posición activa:
LED azul: Posición A activa
LED naranja: Posición B activa
Ejemplos comunes
Imitación de un relé monoestable NO
Para replicar el comportamiento de un relé normalmente abierto:
Conecte su fuente de alimentación a COM.
Conecte su carga al Terminal A.
Deje el Terminal B desconectado.
Configure el relé en modo Toggle (conmutación).
En la posición A (LED azul) la carga tiene alimentación. En la posición B (LED naranja) la carga está desconectada.
Sugerencia
Si la carga debe permanecer apagada (OFF) tras un ciclo de apagado y encendido, fije el relé en la posición B antes del apagado.
Cambio entre las luces indicadoras “VERDE” y “ROJA”
El relé puede cambiar la energía entre dos circuitos, por ejemplo:
COM conectado a su fuente de alimentación.
Terminal A conectado a una luz indicadora “VERDE”.
Terminal B conectado a una luz indicadora “ROJA”.
Configure el relé en modo Toggle (conmutación).
En la posición A (LED azul) está activa la luz VERDE. Cuando se cambia a la posición B (LED naranja) está activa la luz ROJA.
Funcionamiento momentáneo Sirena y luz “All OK” (Todo OK)
Para funcionamiento momentáneo con respuesta predeterminada:
COM conectado a su fuente de alimentación.
Terminal A conectado a una sirena.
Terminal B conectado a una luz “All OK” (Todo OK).
Configure el relé en modo Momentáneo.
En su estado de reposo (posición B, LED naranja), se enciende la luz “All OK” (Todo OK). Cuando el interruptor momentáneo está activado, cambia brevemente el relé a la posición A, haciendo sonar la sirena. Cuando termina el pulso momentáneo, el relé vuelve a la posición B y la luz “All OK” (Todo OK) vuelve a encenderse.
Interruptor sólido
El interruptor sólido del GX IO-Extender 150 está diseñado para conmutar electrónicamente la parte positiva de un circuito CC sin contactos mecánicos.
Bat+ → Conecte al terminal positivo de su batería o fuente de alimentación CC.
Carga → Conecte a la parte positiva de su dispositivo o carga.
Bat- → Conecte al terminal negativo de su batería o fuente de alimentación CC.
La parte negativa de su carga se conecta directamente a Bat- (o una puesta a tierra compartida).
Configure el relé en modo Toggle (conmutación).
Esta configuración permite que el relé de estado sólido encienda y apague su carga conectando o interrumpiendo la parte positiva del circuito electrónicamente.
Si el interruptor sólido está configurado como momentáneo, solo encenderá la carga durante el tiempo que la señal de control permanezca activa.
2.2. Software
Node-RED es un entorno de programación sin código (low-code) para aplicaciones dirigidas por eventos (https://nodered.org). Véase el manual de instalación para más información sobre la combinación de Node-RED y dispositivo GX: https://www.victronenergy.com/live/venus-os:large.
Es necesario seguir los cuatro pasos siguientes para que Node-RED funcione en su sistema:

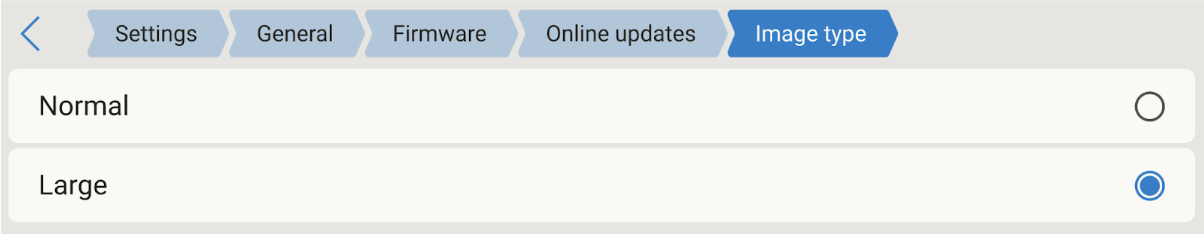

Fije el tipo de imagen del firmware en “Grande” y actualice el firmware

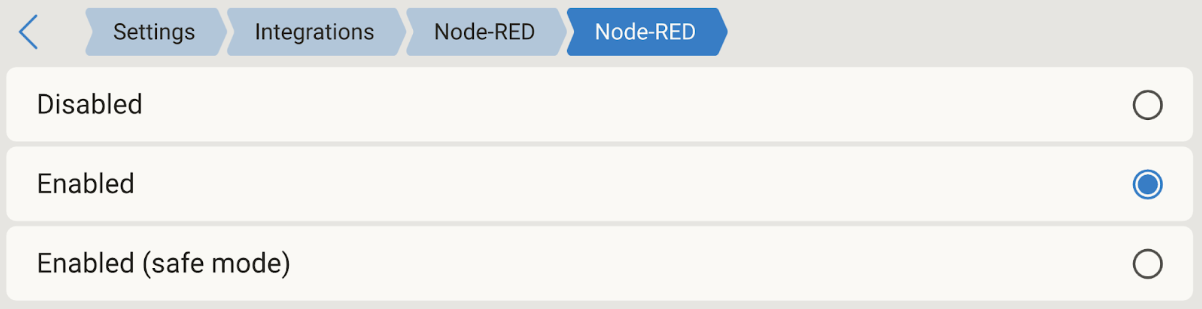

Una vez reiniciado en imagen grande, habilite Node-RED

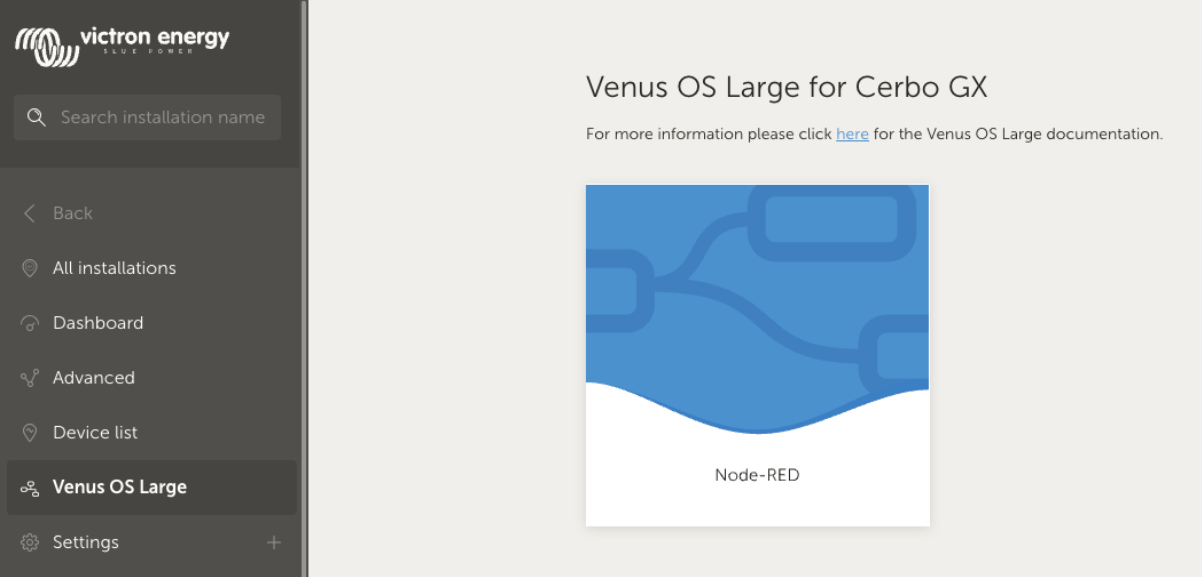

Abra el panel de control de Node-RED en VRM en la opción del menú Venus OS Large o localmente a través de https://venus.local:1881/

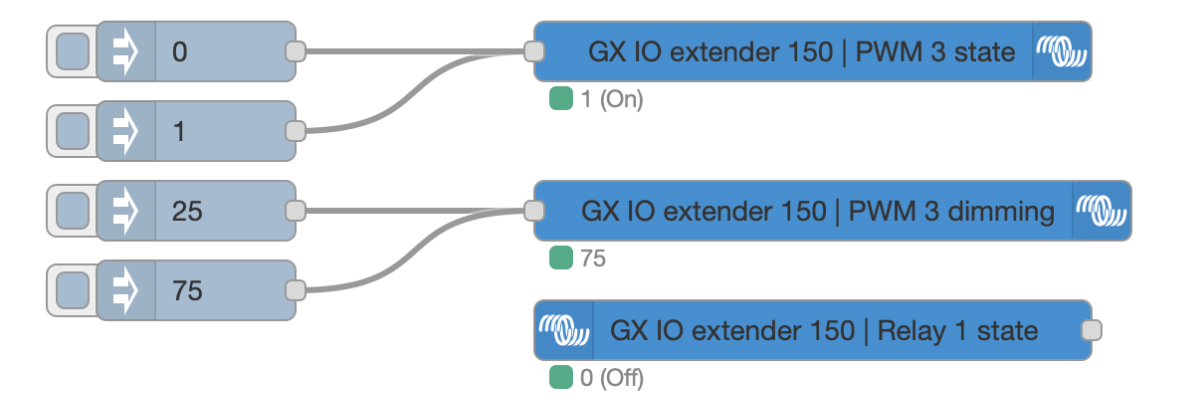

Coloque el nodo de Interruptor y Control del interruptor y controle el GX IO-Extender 150. Estos nodos forman parte del paquete node-red-contrib-victron que viene preinstalado con la imagen Venus OS Large.
