3. Flujos de ejemplo

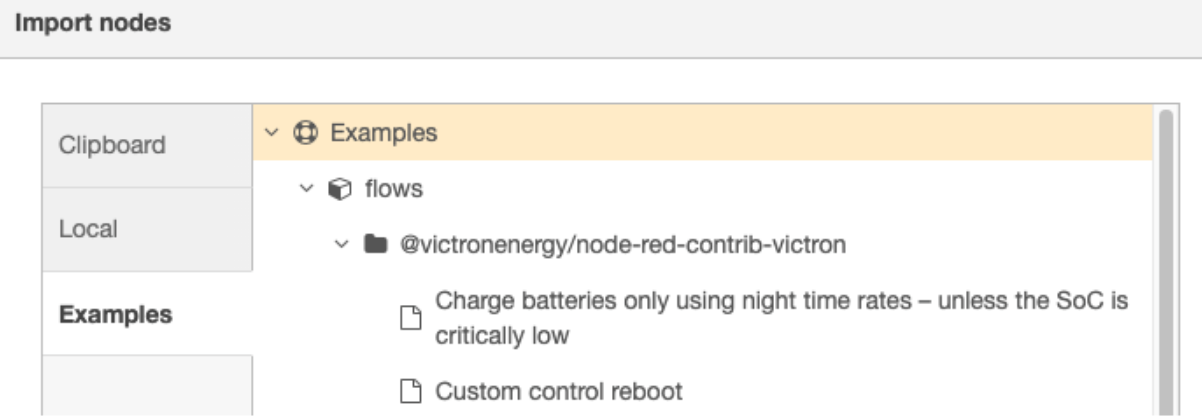

Pueden importarse estos y otros flujos de ejemplo a través de la opción Importar de Node-RED.
 |
Control de salida digital simple
 |
Este ejemplo enciende y apaga una salida con un botón
Control de entrada digital simple
En primer lugar, debe configurarse la entrada digital en algún tipo en Configuración > Integraciones > IO digital en el dispositivo GX. A continuación, seleccione una entrada digital del GX IO-Extender 150 y fije un tipo.
Los tipos de entrada compatibles son:
Contador de pulsos N/A
Alarma de puerta Abierta/Cerrada
Bomba de sentina On/Off
Alarma de sentina OK/Alarma
Alarma de robo OK/Alarma
Alarma de humo OK/Alarma
Alarma de incendio OK/Alarma
Alarma de CO2 OK/Alarma
Generador En funcionamiento/Parado
Control de entrada táctil
Una vez que se ha seleccionado un tipo de entrada, se puede usar un nodo de entrada digital para leer el estado de esa entrada y usarlo en el flujo.
 |
En este ejemplo se muestran los pulsos leídos en una entrada digital con un indicador del panel de control Node-RED
Aumento de PWM
 |
La parte superior de este flujo es para encender o apagar el puerto PWM con el parámetro de estado de PWM. Una vez que se ha encendido el puerto, usará el valor de PWM que se fije con el parámetro de regulación de intensidad de PWM. El nodo de entrada lee el valor de corriente del puerto PWM y lo almacena en el contexto Node-RED global.
El nodo de inyección inyecta una marca de tiempo cada segundo, que se sustituye por el valor de PWM del puerto de ese momento, aumentado por 25. Si el valor es mayor que 100, vuelve a 0.
Tenga en cuenta que es posible que tenga que ajustar el interruptor y el puerto PWM utilizados en la función nodo para que funcione para usted.
