5. Apéndice
5.1. Rutas de control posibles
El dispositivo se anuncia en el servicio dbus com.victronenergy.switch.<serial> y expone las rutas como se describe en este apéndice. Consulte en https://github.com/victronenergy/venus/wiki/dbus#switch el significado y el uso de otras rutas.
5.1.1. Entradas digitales
Antes de poder usarse, las entradas digitales tienen que acoplarse a una función. Esto debe hacerse en la consola como se describe más arriba.
Fije el tipo de una entrada digital con
com.victronenergy.digitalinputs/Devices/<input>Type
0 = Deshabilitado
1 = Contador de pulsos
2 = Puerta
3 = Bomba de sentina
4 = Alarma de sentina
5 = Alarma de robo
6 = Alarma de humo
7 = Alarma de incendio
8 = Alarma de CO2
9 = Generador
Cuando esté en contador de pulsos, aparecerá el servicio com.victronenergy.pulsemeter.<input> . Al ponerlo en cualquiera de las otras funciones, se creará un servicio de tipo com.victronergy.digitalinput.<input>.
Rutas del pulsómetro
/Count: número de pulsos contados
Rutas de entrada digital genéricas
/State: Estado de la entrada
5.1.2. Salidas digitales
Tenga en cuenta que estas rutas solo estarán presentes cuando el IO correspondiente esté en salida (con los interruptores DIP).
/SwitchableOutput/output_1/State (0=Off, 1=On)
/SwitchableOutput/output_2/State (0=Off, 1=On)
/SwitchableOutput/output_3/State (0=Off, 1=On)
/SwitchableOutput/output_4/State (0=Off, 1=On)
/SwitchableOutput/output_5/State (0=Off, 1=On)
/SwitchableOutput/output_6/State (0=Off, 1=On)
/SwitchableOutput/output_7/State (0=Off, 1=On)
/SwitchableOutput/output_8/State (0=Off, 1=On)
5.1.3. Salidas PWM
/SwitchableOutput/pwm_1/State (0=Off, 1=On)
/SwitchableOutput/pwm_1/Dimming (valor entero entre 0 y 100 que representa un porcentaje)
/SwitchableOutput/pwm_2/State (0=Off, 1=On)
/SwitchableOutput/pwm_2/Dimming (valor entero entre 0 y 100 que representa un porcentaje)
/SwitchableOutput/pwm_3/State (0=Off, 1=On)
/SwitchableOutput/pwm_3/Dimming (valor entero entre 0 y 100 que representa un porcentaje)
/SwitchableOutput/pwm_4/State (0=Off, 1=On)
/SwitchableOutput/pwm_4/Dimming (valor entero entre 0 y 100 que representa un porcentaje)
5.1.4. Salidas del relé
/SwitchableOutput/relay_1/State (0=Off, 1=On) - Relé biestable 0 = A, 1 = B
/SwitchableOutput/relay_2/State (0=Off, 1=On) - Relé biestable 0 = A, 1 = B
/SwitchableOutput/relay_3/State (0=Off, 1=On) - Estado de la carga del interruptor sólido

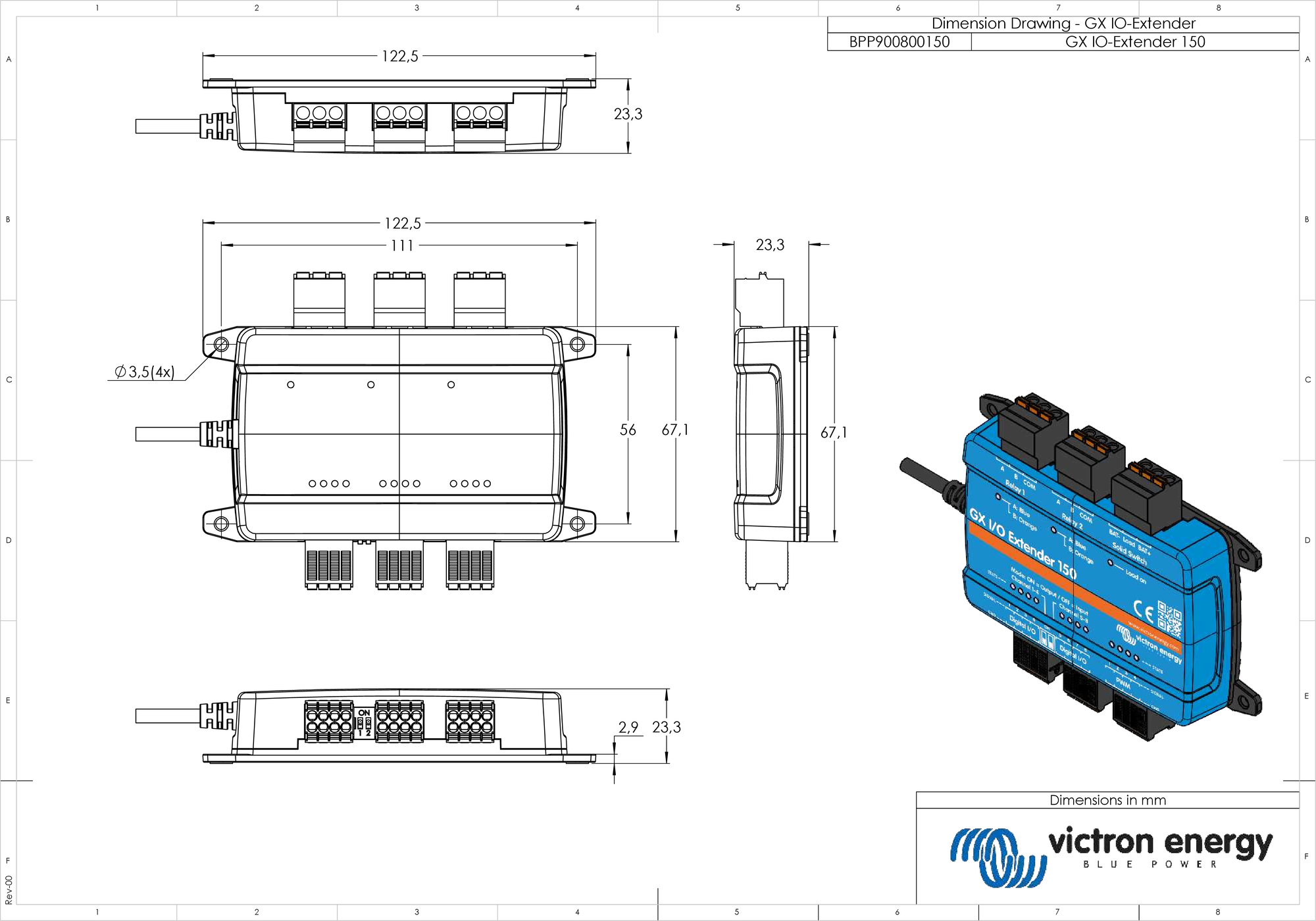

5.2. Dimensiones de la carcasa
