2. Snabbstartsguide
Programmet Blue Smart IP65 Charger är utformat för att användas som en bärbar laddare eller kan alternativt monteras permanent genom att använda monteringslisterna på laddaren.
Identifiera/tillhandahåll en passande och säker plats för laddaren på en icke-antändbar underlag, med minst 10 cm fritt utrymme runt omkring laddaren samt bra naturligt luftflöde/ventilation. Installera inte eller placera inte laddaren direkt ovanpå batteriet eller i ett slutet utrymme tillsammans med batteriet.
För permanenta installationer, montera Blue Smart IP65 Charger vertikalt med AC-försörjningskabeln nedåt och fäst den med lämpliga kullriga skruvar/flänsskruvar genom monteringshålen.

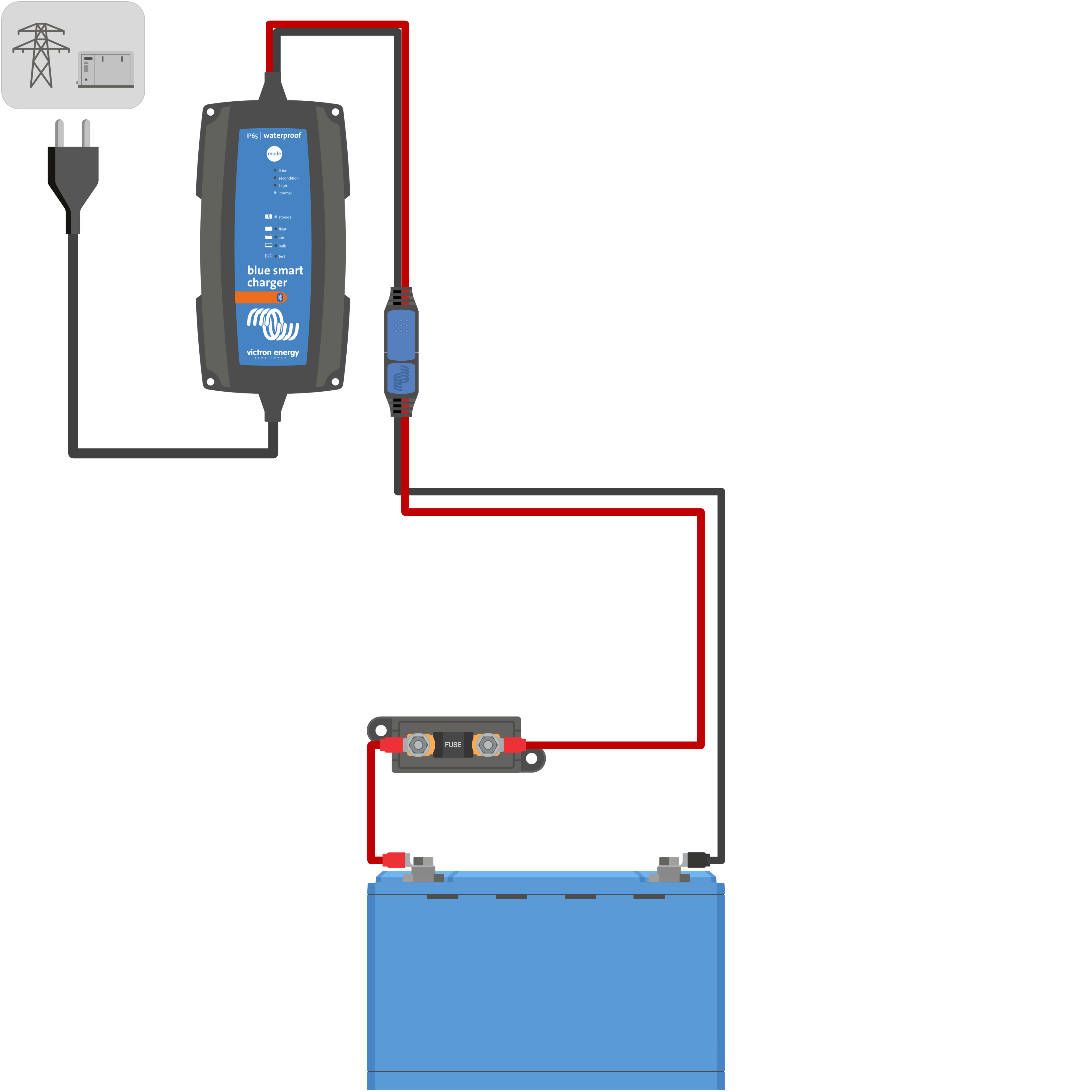

Välj den utbytbara DC-strömkabelanslutning som krävs för installationen (M8 ringkabelsko eller batteriklämmor) och anslut den sedan till DC-strömkabeln som är fäst på laddaren (tryck ihop snabbkopplingarna tills den blå spärren är helt låst) och till batteriets eller DC-systemets distributionsbus.
Det finns särskilda instruktioner för kabelanslutningar för att ladda ett batteri som är installerat inuti ett fordon. Se avsnittet ”Installation > ”Anslutningar” för mer information.
Anslut Blue Smart IP65 Charger:s AC-strömkabel till ett eluttag. Efter en kort fördröjning kommer TEST-LED-lampan att börja blinka, tills laddaren fastställer om batteriet kommer att ta emot laddning (kan ta upp till 2 minuter).
Välj det laddningsläge och den laddningsströmbegränsning som är mest lämpliga för batterityp och kapacitet.
Inställning med laddaren:
Tryck (och släpp) MODE-knappen på Blue Smart IP65 Charger för att gå igenom och välja det mest lämpliga integrerade laddningsläget (Normal, Normal + Rekonditionering, Hög, Hög+ Rekonditionering eller litiumjon).
LED-lampan bredvid det nuvarande valda laddningsläget (NORMAL / HIGH / LI-ION) kommer att tändas och så även RECONDITION-LED (rekonditionerings-lampan) om den är aktiverad.
Om den högsta laddningsmärkströmmen är för hög ska du aktivera lågströmsläge. Se avsnittet ”Inställning > Inställning med laddaren” för instruktioner.
Inställning med VictronConnect:
Använd en Bluetooth-anpassad enhet (mobiltelefon eller surfplatta), öppna appen VictronConnect och hitta Blue Smart IP65 Charger i den lokala enhetslistan och anslut sen till enheten (standardpinkoden finns på etiketten på back på laddaren, eller försök med 000000 om etiketten saknas).
Välj symbolen Inställning (kugghjul i det övre högra hörnet) för att nå ”Inställningssidan”.
Välj det mest lämpliga integrerade laddningsläget (Normal, Normal + Rekonditionering, Hög, Hög + Rekonditionering eller litiumjon) från menyn för laddningsförinställningar.
Om den högsta laddningsmärkströmmen är för hög ska du aktivera lågströmsläge. Se avsnittet ”Inställning > Inställning med VictronConnect” för instruktioner.
Alla inställningar sparas och går inte förlorade om laddaren kopplas från huvudnätet eller batteriet.
När LED-lampan för ABS lyser har laddaren övergått till absorptionssteget (bulksteget är komplett) och batteriet är laddat till ungefär 80 % (eller >95 % för litiumjonbatterier) och kan åter sättas i drift om så önskas.
När LED-lampan för FLOAT lyser har laddaren övergått till floatsteget (absorptionssteget är komplett) och batteriet är fulladdat (100 %) och kan åter sättas i drift om så önskas.
När LED-lampan för STORAGE (förvaring) lyser har laddaren övergått till förvaringsläge (floatsteget är slutfört) och batteriet kan lämnas med kontinuerlig laddning under en längre period för att bibehålla batteriet fulladdat.
Koppla från strömförsörjningen till AC-strömkabeln för att avsluta laddning.
