2. Pikaopas
Blue Smart IP22 Charger -Mallisto on suunniteltu kiinteästi asennettavaksi laturin pohjassa olevilla asennuskielekkeillä.
Etsi/valmistele sopiva ja turvallinen asennuspaikka laturille palamattomalta alustalta siten, että laturin ympärillä on vähintään 10 cm vapaata tilaa ja hyvä ilmanvaihto/tuuletus. Älä asenna tai sijoita/käytä laturia akun päällä, suoraan akun yläpuolella tai suljetussa kotelossa akun kanssa.
Asenna Blue Smart IP22 Charger pystysuuntaisesti siten, että liitännät osoittavat alaspäin. Kiinnitä asianmukaisilla kupukanta-/laipparuuveilla asennusreikien/-urien läpi.

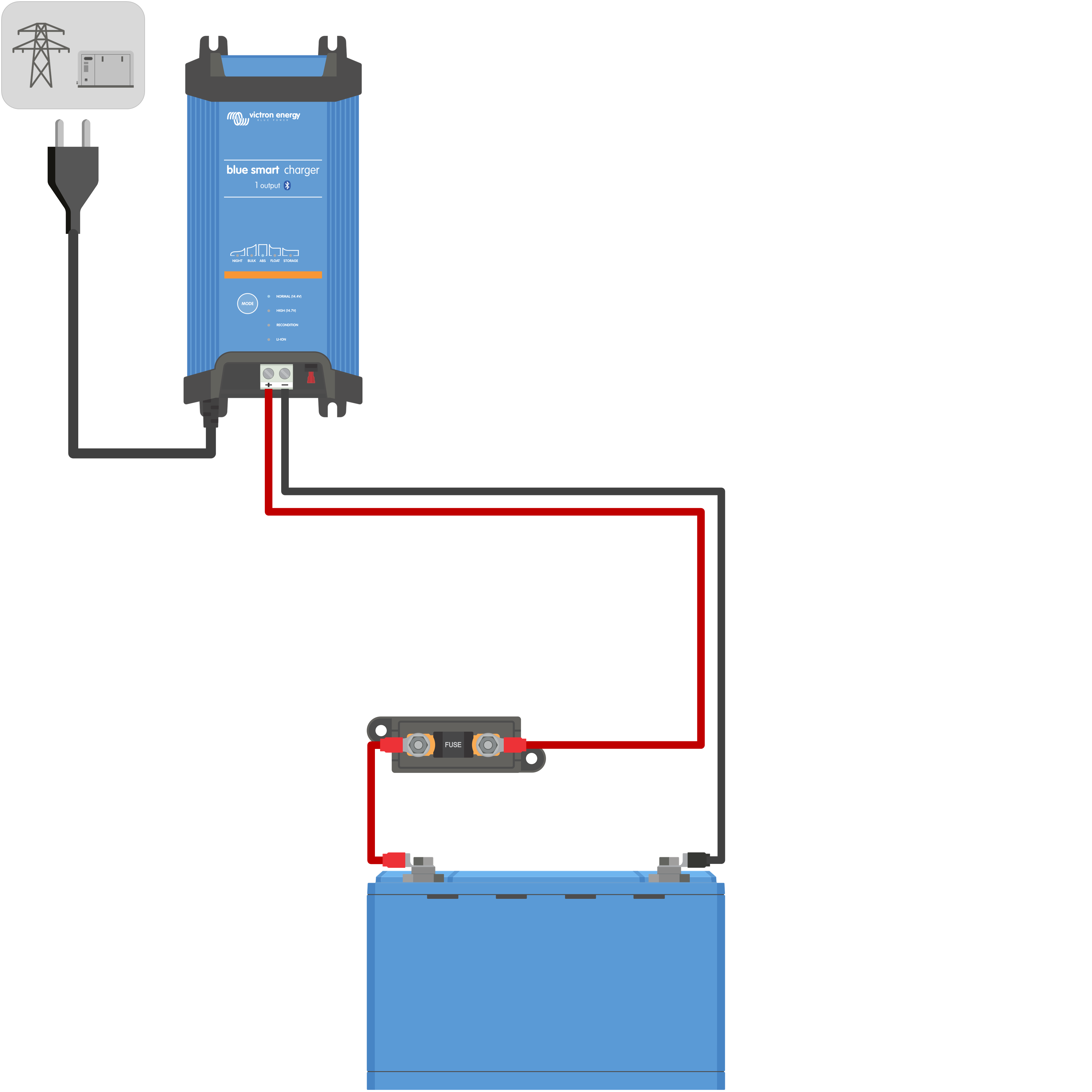

Irrota liitäntöjen suojakansi ja kytke sitten asianmukaiset tasavirtakaapelit Blue Smart IP22 Charger -laitteen BATTERY-liitinten (kiristä ruuviliitäntöjen ruuvit 2,4 Nm:n tiukkuuteen ja asenna liitäntöjen suojakansi takaisin paikalleen) ja akun tai tasavirtajärjestelmän virtakiskon välille.
Ajoneuvoon asennetun akun lataamiseen on saatavilla erilliset johtokytkentäohjeet. Katso lisätietoja kohdasta Asentaminen > Johdotus.
Kytke Blue Smart IP22 Charger -laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua lataustilaa osoittavat merkkivalot syttyvät.
Valitse akun tyypille ja kapasiteetille sopivimmat lataustila ja latausvirran raja-arvo.
Asetus laturista käsin:
Paina (ja vapauta) MODE-painike Blue Smart IP22 Charger -laitteessa sopivimman lataustilan selaamista ja valintaa varten. Lataustilat ovat normal (normaali), normal + recondition (normaali + elvytys), high (korkea), high + recondition (korkea + elvytys) tai li-ion (litiumioni).
Valitun lataustilan (NORMAL / HIGH / LI-ION) merkkivalo syttyy ja RECONDITION-merkkivalo syttyy, jos elvytys on valittuna.
Jos suurin nimellisvirta on liian korkea, valitse matalan latausvirran tila. Katso lisätietoja kohdasta Asetus > Asetus laturista käsin.
Asetus VictronConnect-sovelluksella:
Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse Blue Smart IP22 Charger laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 000000).
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).
Valitse lataustavan esivalintavalikosta akulle parhaiten sopiva integroitu lataustila. Lataustilat ovat normal (normaali), normal + recondition (normaali + elvytys), high (korkea), high + recondition (korkea + elvytys) tai li-ion (litiumioni).
Jos suurin nimellisvirta on liian korkea, valitse matalan latausvirran tila. Katso lisätietoja kohdasta Asetus > Asetus VictronConnect-sovelluksella.
Kaikki asetukset tallennetaan ja ne pysyvät muistissa, vaikka laturi kytkettäisiin irti verkkovirrasta tai akusta.
Kun ABS-merkkivalo syttyy, laturi on siirtynyt absorptiolataukseen (alkulataus on suoritettu). Akun lataustaso on tässä vaiheessa noin 80 % (tai >95 %, jos kyseessä on litiumioniakku) ja se voidaan tarvittaessa ottaa käyttöön.
Kun FLOAT-merkkivalo syttyy, laturi on siirtynyt ylläpitolataukseen (absorptiolataus on suoritettu). Akku on tässä vaiheessa täysin ladattu (100 %) ja se voidaan ottaa käyttöön.
Kun STORAGE-merkkivalo syttyy, laturi on siirtynyt varastointilataukseen (ylläpitolataus on päättynyt). Akku voidaan jättää jatkuvaan lataukseen pidemmäksi aikaa akun pitämiseksi täysin ladatussa tilassa.
Lopeta lataaminen kytkemällä vaihtovirtakaapelin virransyöttö pois.
