Blue Smart IP22 Charger

5. Asentaminen

Tässä osiossa:

5.1. Kiinnitys

Blue Smart IP22 Charger-mallisto on suunniteltu kiinteästi asennettavaksi laturin pohjassa olevilla asennuskielekkeillä.

Seuraavat seikat on huomioitava sopivan ja turvallisen asennuspaikan etsinnässä/järjestämisessä ennen asennusta:

  1. Asenna laturi paikkaan, jossa on hyvä ilmanvaihto/tuuletus. Jos ilmavirtaus on heikko, suosittelemme jäähdytystuulettimen lisäystä.

  2. Varmista, että laturin ympärillä on riittävästi vapaata tilaa. Suosittelemme jättämään ylä- ja alapuolelle vähintään 100 mm.

  3. Asenna laturi palamattomalle alustalle ja varmista, ettei sen läheisyydessä ole lämmölle herkkiä kohteita: on tavallista, että laturi kuumenee käytön aikana.

  4. Asenna laturi paikkaan, jossa se on suojassa ympäristön vaikutuksilta, kuten vedeltä, korkealta kosteudelta ja pölyltä, ja sijoita se riittävän kauas herkästi syttyvistä nesteistä ja kaasuista.

  5. Älä asenna tai sijoita/käytä laturia akun päällä tai suoraan sen yläpuolella tai samassa suljetussa kotelossa akun kanssa: akuista voi purkautua räjähdysherkkää kaasua.

  6. Älä peitä laturia äläkä aseta mitään sen päälle.

Asenna Blue Smart IP22 Charger pystysuuntaisesti siten, että liitännät osoittavat alaspäin. Kiinnitä asianmukaisilla ruuveilla asennusreikien/-urien läpi.

Valitse ja käytä ruuveja, joissa on kupu-/laippakanta (älä käytä uppokantaruuveja) ja joiden kierteen ulkohalkaisija on kiinnitysreikien/-urien halkaisijalle sopiva (ulkohalkaisija enintään n. 4 mm).

Asennuksen helpottamiseksi suosittelemme tukemaan laitteen paikalleen 2 alaruuvilla (jätä ruuvinkannat noin 3 mm:n etäisyydelle pinnasta) ja asenna sitten 2 yläruuvia, ja kiristä lopuksi kaikki 4 ruuvia.

Varo ylikiristämästä kiinnitysruuveja (sillä kiinnityslaipat ovat muovia) äläkä vahingoita vaihtovirtakaapelia, kun kiinnität vasenta alakiinnitysruuvia (sillä vaihtovirtakaapeli sijaitsee sen yläpuolella).

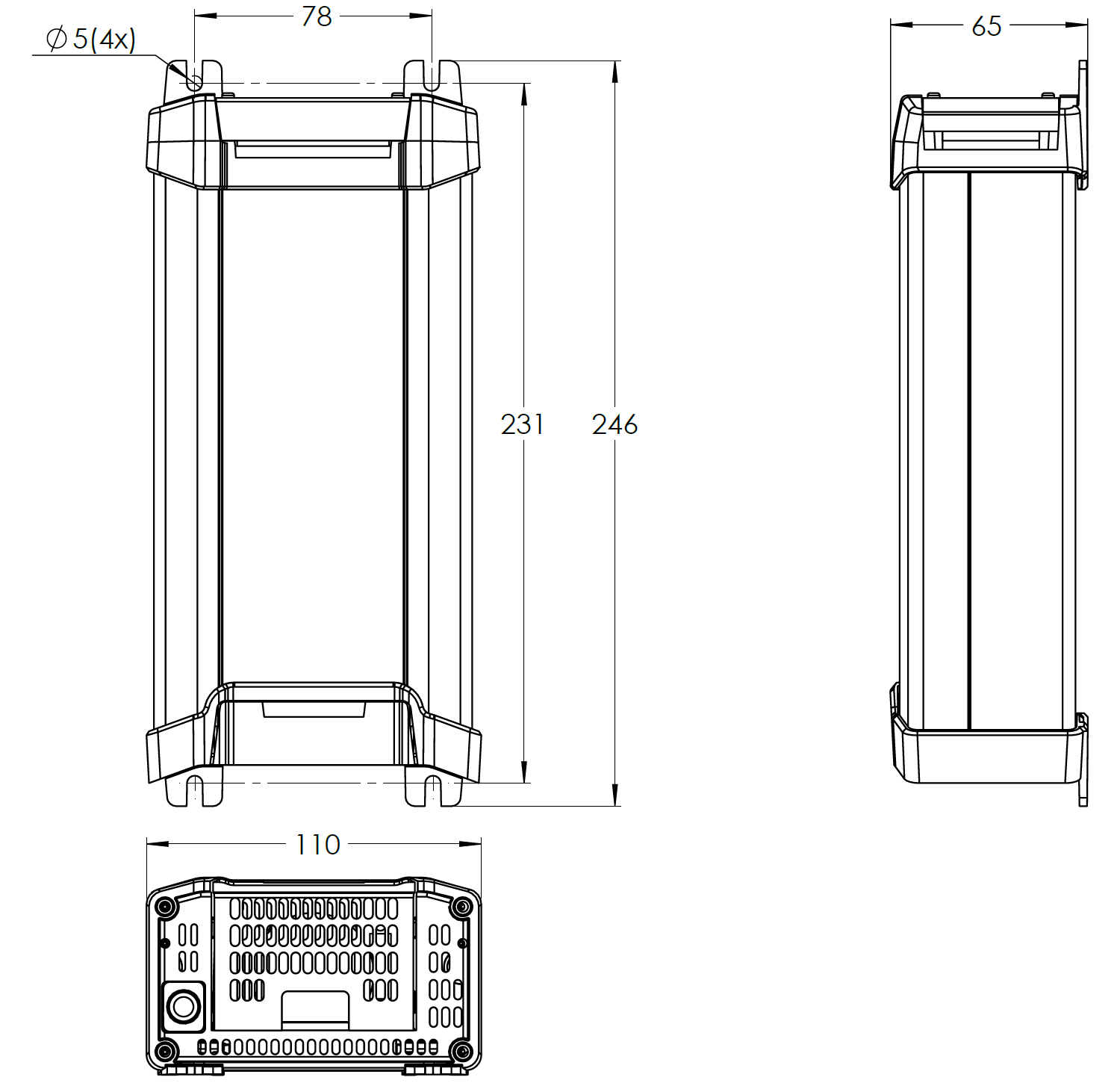

Katso asennusmitat alla olevasta piirustuksesta:


5.2. Johdotus

  1. Kytke asianmukaiset tasavirtakaapelit Blue Smart IP22 Charger-laitteen BATTERY-liitäntöihin.

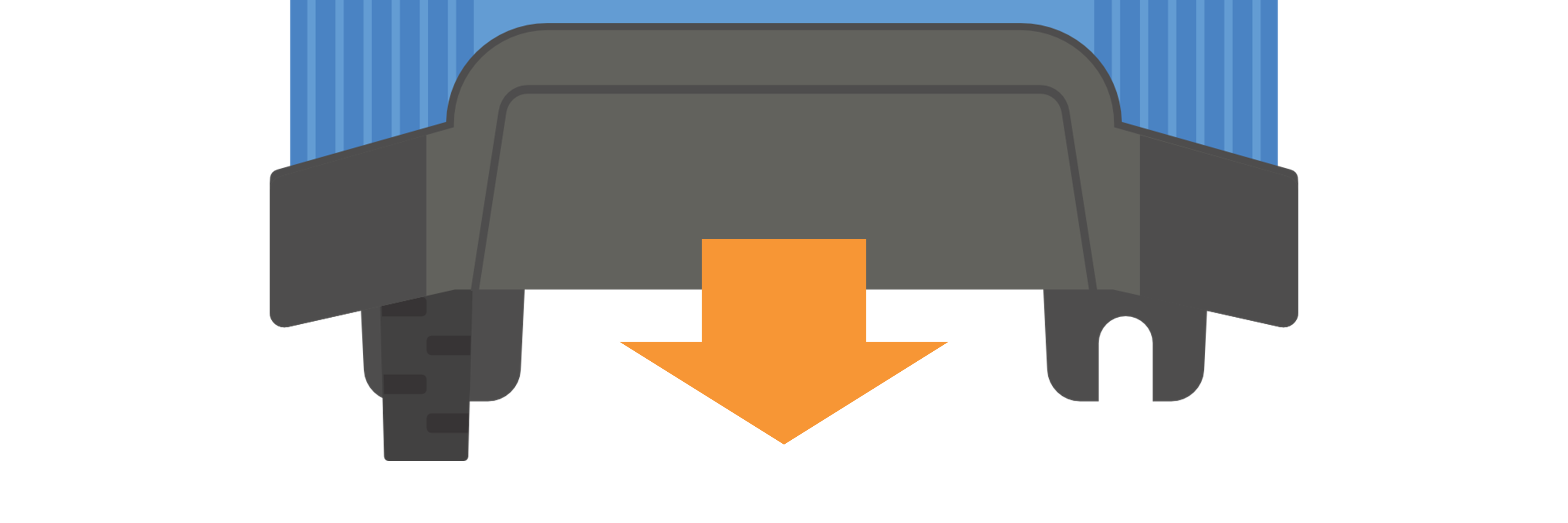

    1. Poista liitäntöjen suojakansi vipuamalla suojakannen yläpintaa varovasti ulospäin.

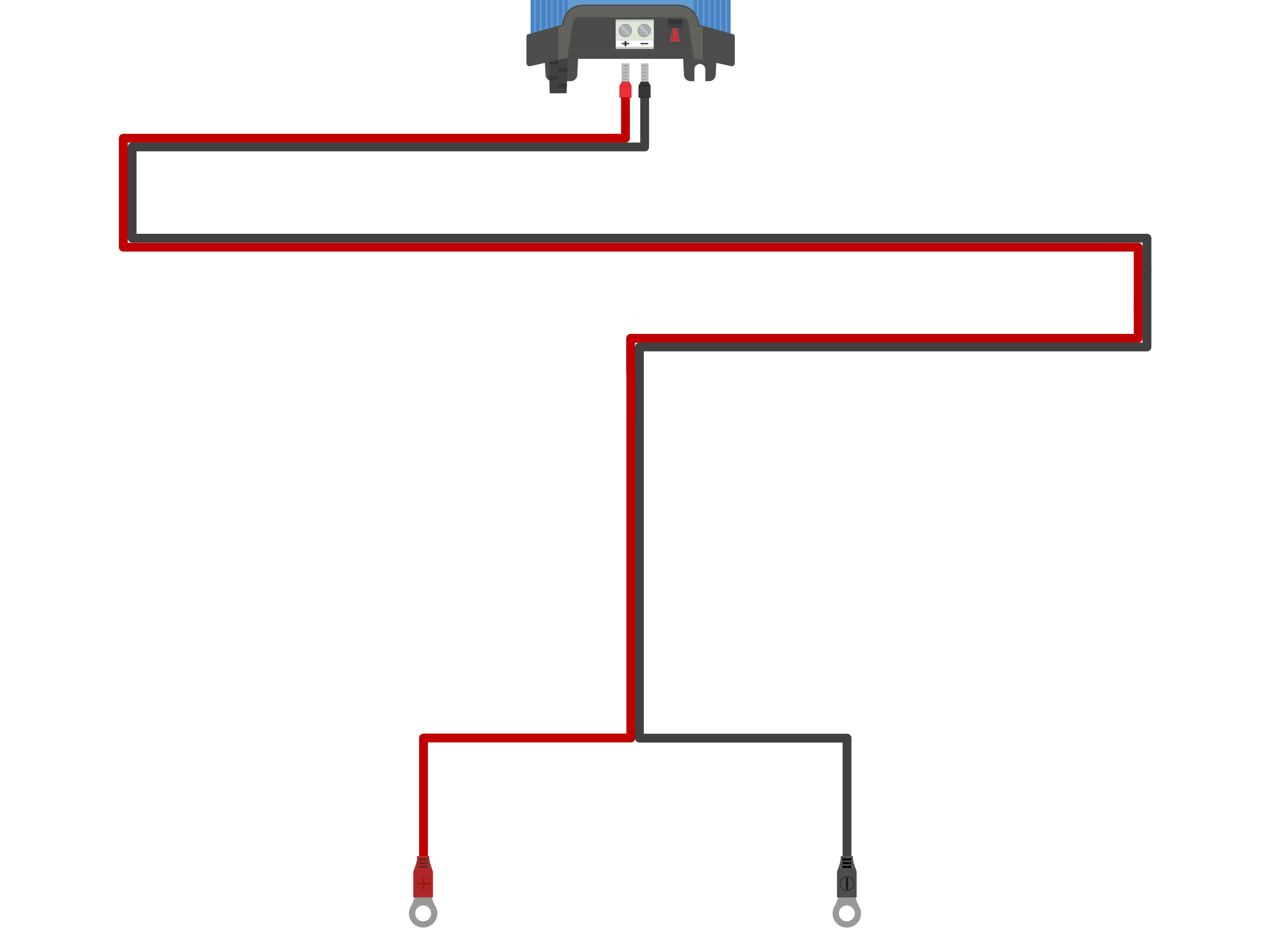

    2. Valmistele joustava, monisäikeinen kuparitasavirtakaapeli, jolla on riittävä poikkipinta-ala. Katso lisätietoja kohdasta Asentaminen > Johdotus > Tasavirtakaapeli.

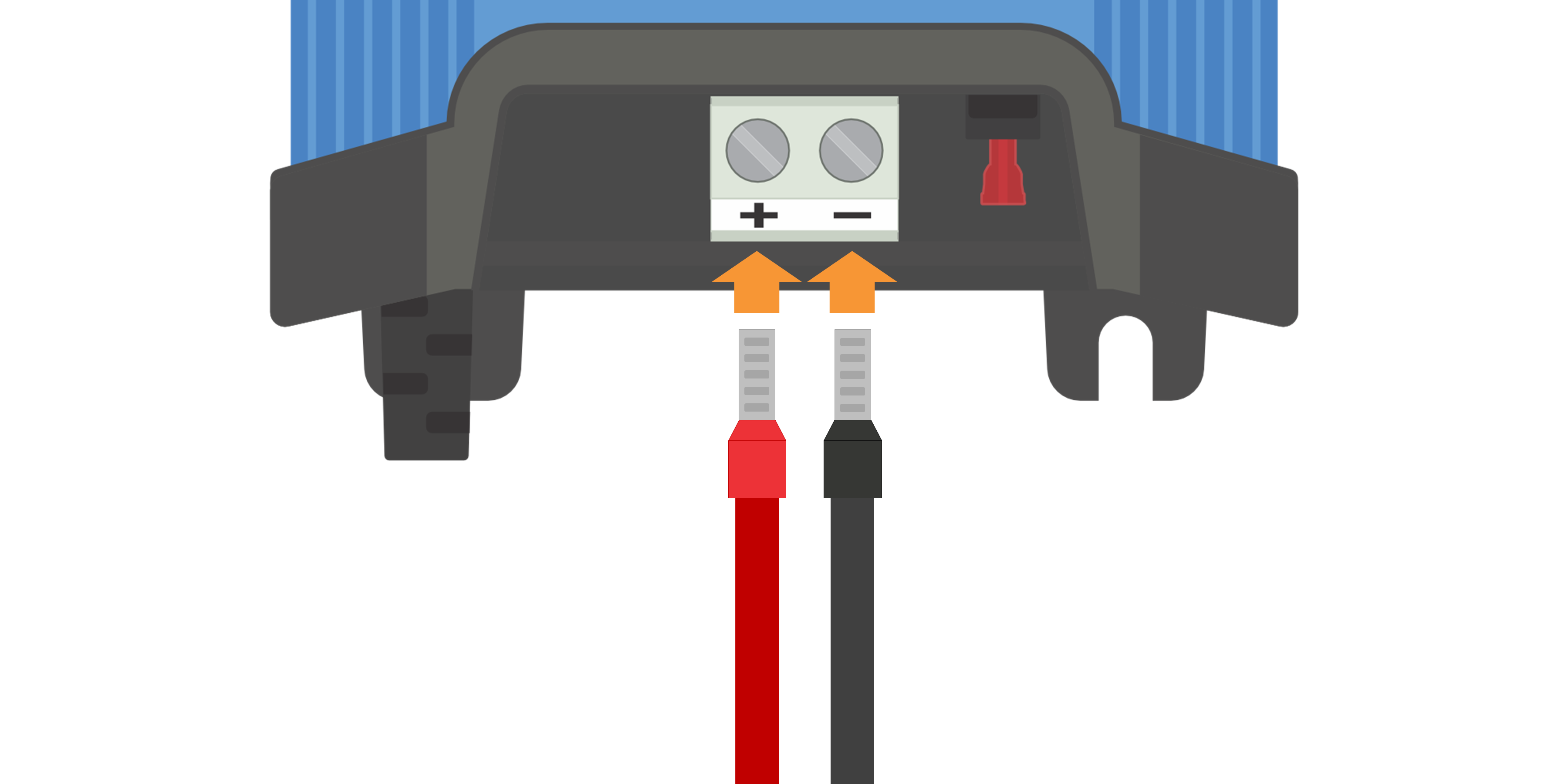

    3. Kytke tasavirtapluskaapeli (punainen eriste) plusnapaan (+) ja tasavirtamiinuskaapeli (musta eriste) miinusnapaan (-). Varmista, että kaapelien napaisuus on oikea.

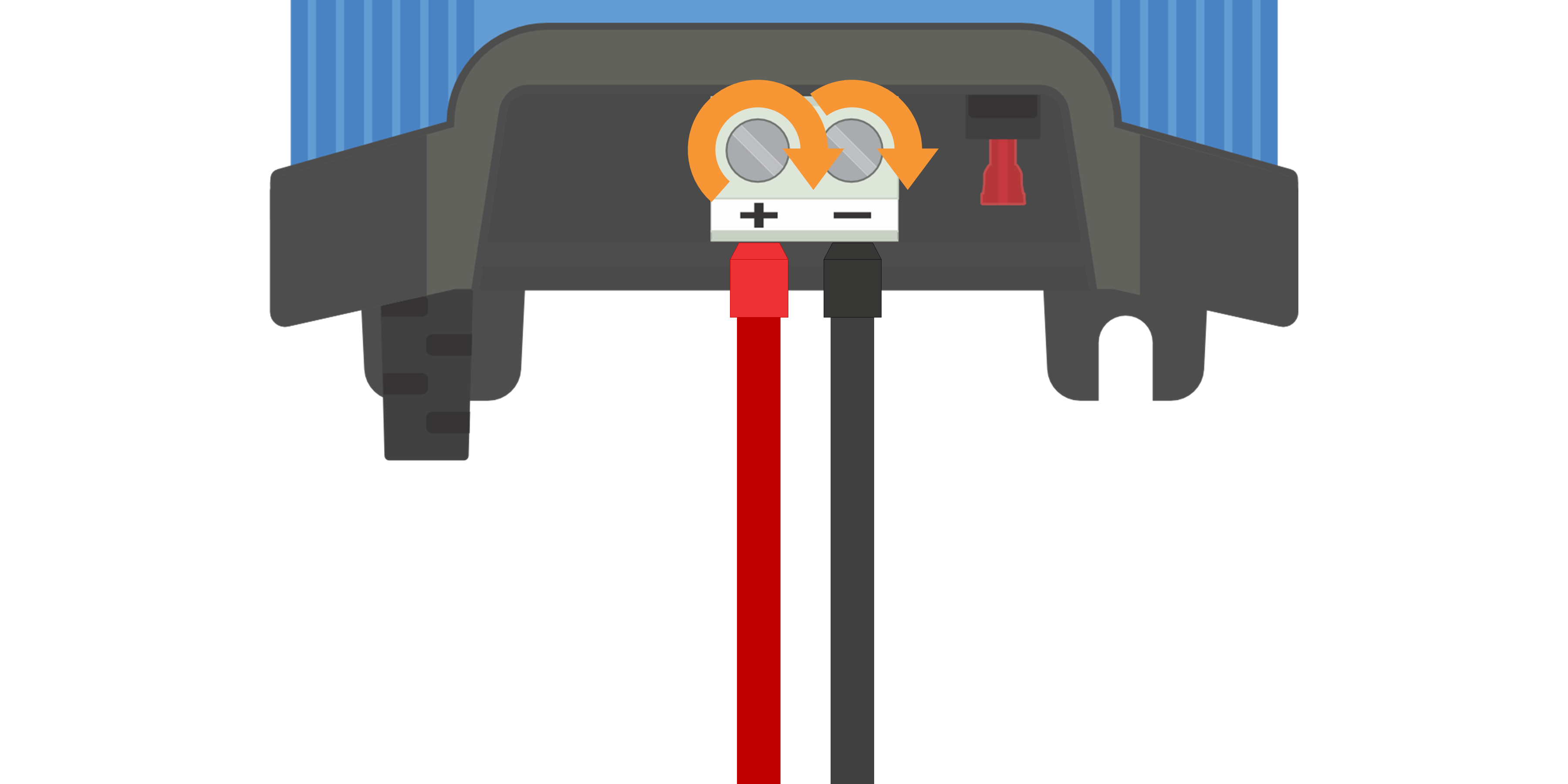

    4. Kiristä naparuuvit 2,4 Nm:n tiukkuuteen sopivalla momenttiavaimella ja ruuvauskärjellä, ja asenna sitten liitäntöjen suojakansi.

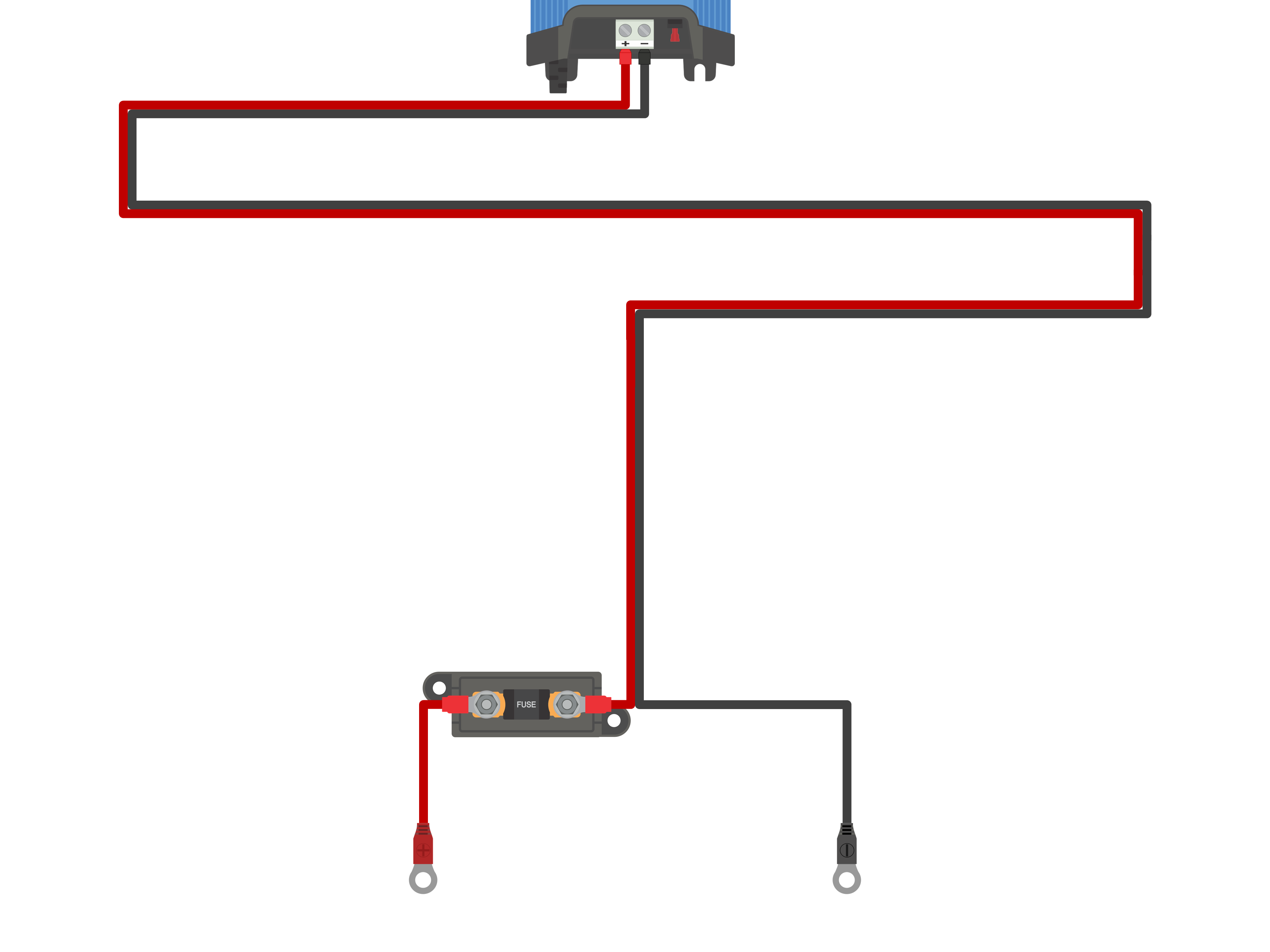

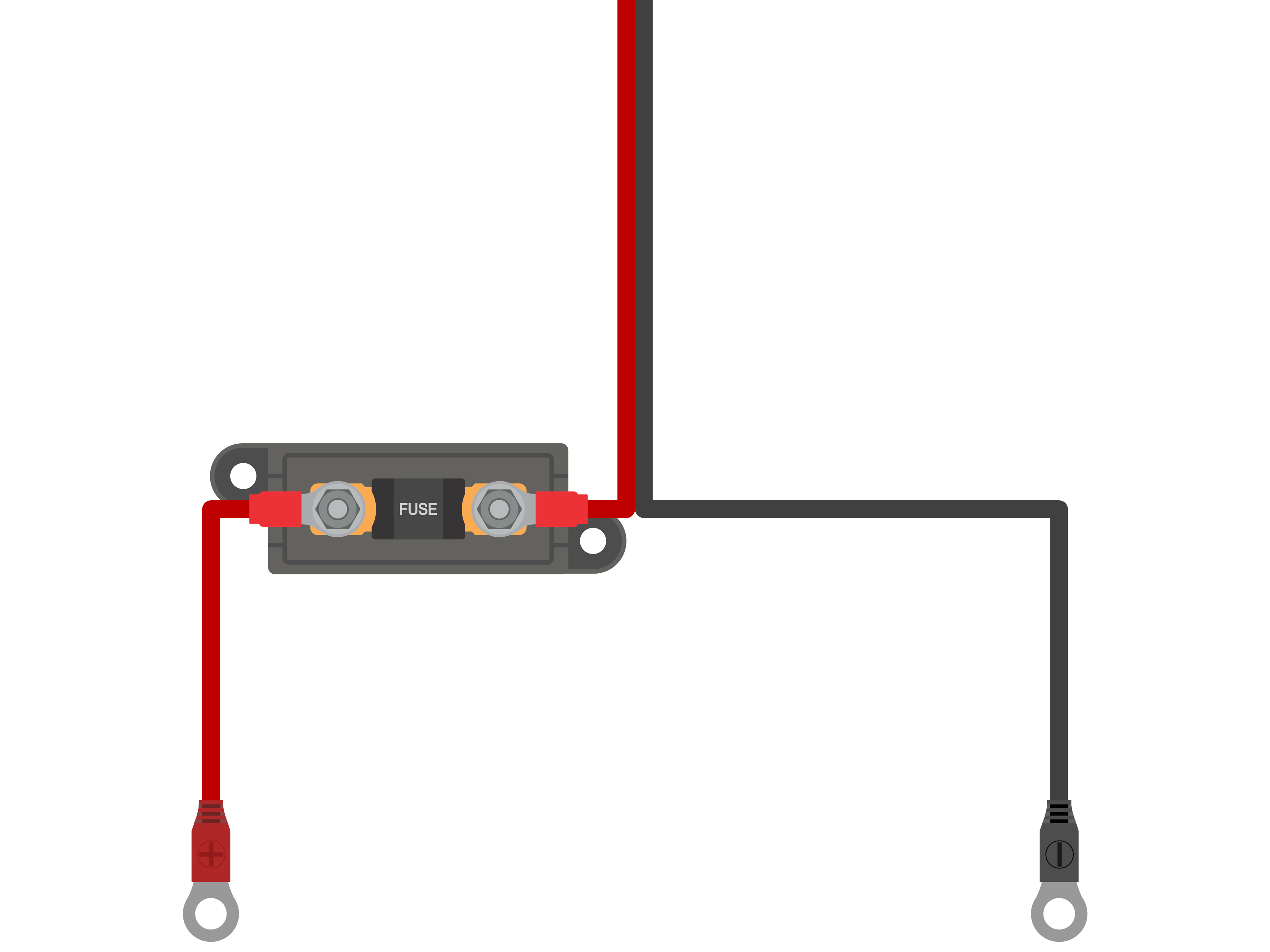

  2. Asenna sopiva sulake tai virrankatkaisin Blue Smart IP22 Charger-laitteen ja akun/akkujen väliseen tasavirtakaapelointiin, mahdollisimman lähelle akkua/akkuja. Katso lisätietoja kohdasta Asentaminen > Johdotus > Ylivirtasuojaus.


  3. Kytke tasavirtakaapelit akkuun/akkuihin tai tasavirtajärjestelmän virtakiskoon. Noudata asennustapaa koskevia ohjeita.

    1. Asennuskohteet, joissa on kiinteä johdotus, tai kun akkua ladataan ajoneuvon/asennuspaikan ulkopuolella:

      1. Varmista, että tasavirtajärjestelmä on sammutettu (kaikki tasavirtakuormat ja latauslähteet pois päältä / eristetty) ennen minkään akun / tasavirtajärjestelmän virtakiskon irtikytkentää ja laturin kytkentää akun liittimiin / tasavirtajärjestelmän virranjakokiskoon.

      2. Kytke tasavirtapluskaapeli (punainen eriste) plusnapaan (+) ja tasavirtamiinuskaapeli (musta eriste) miinusnapaan (-). Varmista, että kaapelien napaisuus on oikea.

      3. Kiristä kaikkien johtojen liitinruuvit valmistajan ilmoittamaan kiristysmomenttiin sopivalla momenttiavaimella ja hylsyllä/ruuvauskärjellä.

    2. Tilapäiset asennukset ajoneuvoon asennettua akkua ladattaessa ja kun akun miinusnapa (-) on maadoitettu ajoneuvon runkoon (tavanomainen):

      1. Kytke tasavirtapluskaapeli/akkukenkä (punainen eriste) ensin suoraan akun plusnapaan (+).

      2. Kytke sitten tasavirtamiinuskaapeli/akkukenkä (musta eriste) sopivaan maadoituskohtaan ajoneuvon rungossa (ei suoraan akun miinusnapaan).

      3. Kun kytket irti laturia, kytke tasavirtakaapelit/akkukengät irti käänteisessä kytkentäjärjestyksessä.

    3. Tilapäiset asennukset ajoneuvoon asennettua akkua ladattaessa ja kun akun plusnapa (+) on maadoitettu ajoneuvon runkoon (poikkeava):

      1. Kytke tasavirtamiinuskaapeli/akkukenkä (musta eriste) ensin suoraan akun miinusnapaan (-).

      2. Kytke sitten tasavirtapluskaapeli/akkukenkä (punainen eriste) sopivaan maadoituskohtaan ajoneuvon rungossa (ei suoraan akun plusnapaan).

      3. Kun kytket irti laturia, kytke tasavirtakaapelit/akkukengät irti käänteisessä kytkentäjärjestyksessä.

  4. Kytke Blue Smart IP22 Charger-laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua lataustilaa osoittavat merkkivalot syttyvät.


Huomautus

Esimerkkijohdotuskaavioita, joissa on tyypilliset asennuskonfiguraatiot, on myös saatavilla – katso lisätietoja kohdasta Asennus > Kaaviokuvat.

5.2.1. Tasavirtakaapeli

Blue Smart IP22 Charger-mallistossa on nousevat ruuviliittimet tasavirtakaapelien kytkemiseksi. Nämä kaapelit eivät sisälly toimitukseen, vaan asentajan on hankittava ne itse.


Optimaalisen ja luotettavan toiminnan takaamiseksi on tärkeää käyttää korkealaatuisia joustavia tasavirtakaapeleita, jotka soveltuvat kyseiselle laturimallille ja asennuskohteeseen. Tasavirtakaapelien valinnassa huomioitavaa:

  1. Kaapelikoko/-paksuus

    Johtimen poikkipinta-ala on verrannollinen kaapelin resistanssiin per yksikkömitta, mikä vaikuttaa yksikkömittakohtaiseen lämmöntuottoon ja jännitehäviöön koko kaapelin mitalta.

    1. Virrankantokyky

      Virrankantokyky on suurin virta, jonka määrätyn kokoinen/paksuinen kaapeli pystyy kantamaan asennusympäristössä ylittämättä kaapelin eristeen lämpötilarajaa. Näin ollen virrankantokyky riippuu kaapelin koosta/paksuudesta, asennusympäristöstä ja eristeen lämpötilarajasta.

      Tasavirtakaapelin ja/tai liitettävien laitteiden ylikuumenemisen estämiseksi valitun kaapelikoon/-paksuuden suurimman nimellisvirran (mukaan lukien asennuspaikkakohtainen varmuuskerroin) on ylitettävä asennuskohteen maksimikäyttövirran normaaliolosuhteissa sekä asennetun sulakkeen tai virrankatkaisijan (mahdollisessa ylivirtatilanteessa).

    2. Jännitehäviö, %

      Jännitehäviöprosentti on suurin jännitehäviö kaapelin koko pituudelta, ilmaistuna prosenttiarvona suhteessa nimelliskäyttöjännitteeseen. Näin ollen jännitehäviöprosentti on riippuvainen kaapelin koosta/paksuudesta, kaapelin kokonaispituudesta ja nimelliskäyttöjännitteestä.

      Korkeasta jännitehäviöstä aiheutuvan liiallisen tehohukan ja toimintaongelmien välttämiseksi järjestelmä on suunniteltava siten, että tasavirtakaapelien pituudet ovat mahdollisimman lyhyet, ja kytkennässä on käytettävä kaapelikokoa/-paksuutta, jonka jännitehäviö on enintään 3 % (suurimmalla normaalilla käyttöjännitteellä).


  2. Johdin

    Johtimen materiaali ja ominaisuudet vaikuttavat kaapelin yksikkömittakohtaiseen resistanssiin (vaikuttaen sen virrankantokykyyn), liitäntöjen resistanssiin ja niissä muodostuvaan lämpöön sekä yleiseen kaapelin joustavuuteen.

    1. Johdinmateriaali ja konfigurointi

      Käytä korkealaatuisia joustavia tasavirtakaapeleita, jotka on valmistettu monisäikeisistä hapettomista kuparijohtimista.

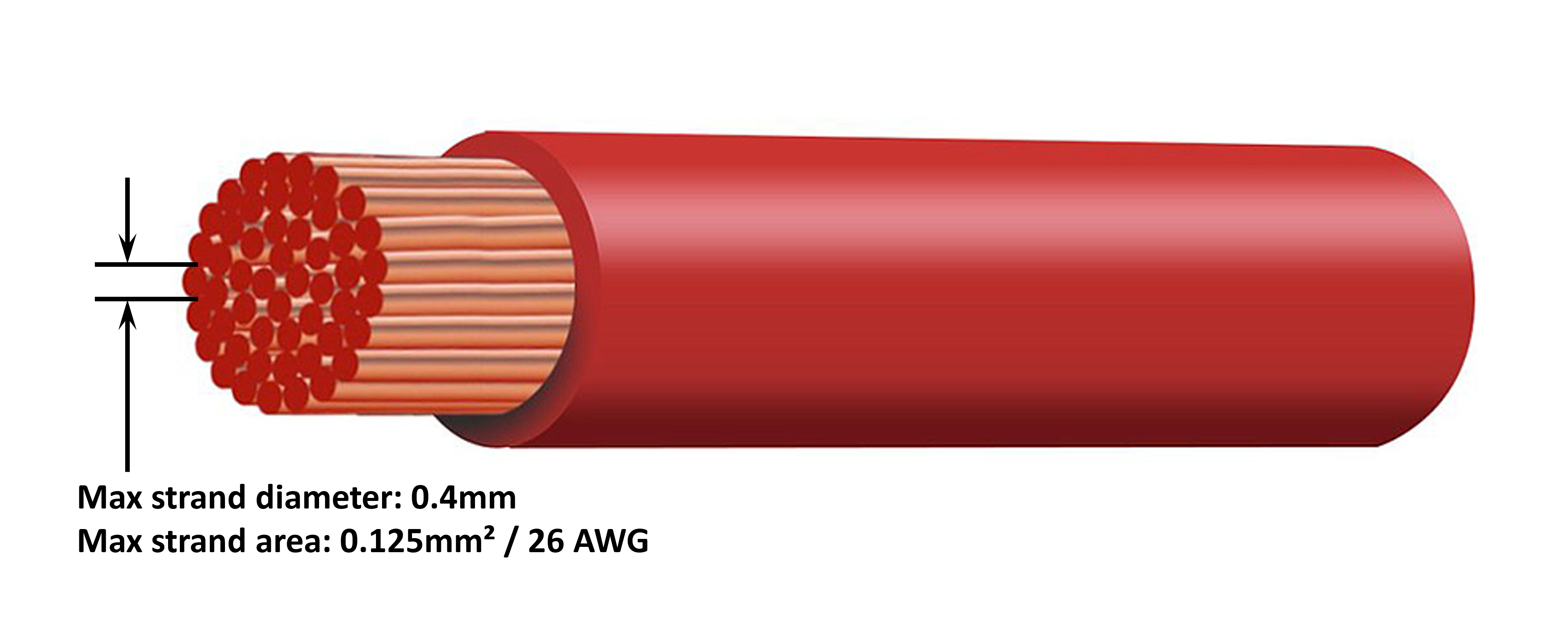

    2. Säikeen halkaisija

      Säikeen halkaisija vaikuttaa kontaktipinta-alaan ja näin ollen myös liitäntöjen resistanssiin. Liitäntä, jonka resistanssi on korkea, muodostaa merkittävästi enemmän lämpöä kuormitettuna ja voi johtaa vakavaan ylikuumenemiseen.

      Liitäntöjen kontaktipinta-alan maksimoimiseksi ja liitäntöjen / niiden lähistön ylikuumenemisen estämiseksi käytetyn kaapelin yksittäisen säikeen halkaisija ei saa ylittää 0,4 mm (0,016 tuumaa) eikä sen pinta-ala saa olla yli 0,125 mm² (AWG26).

    3. Joustavuusluokka

      Asentamisen helpottamiseksi kohtuullisilla taivutussäteillä sekä kaapelin ja/tai liitettävien laitteiden liitäntöihin kohdistuvan liiallisen voiman/kuormituksen ja/tai syklisen väsymisen aiheuttamien hajoamisten estämiseksi asennuksissa on käytettävä korkealaatuista, joustavaa tasavirtakaapelia, jonka joustavuusluokka on 5 – joustavat kuparijohtimet, tai 6 – erittäin joustavat kuparijohtimet.


  3. Eristys

    Eristemateriaali ja tekniset ominaisuudet vaikuttavat kaapelin maksimilämpötilan sietokykyyn/luokitukseen (mikä puolestaan vaikuttaa sen virrankantokykyyn) ja jännitteen eristyskykyyn/-luokitukseen.

    1. Lämpötilaluokitus

      Eristyksen lämpötilaluokitus vaikuttaa kaapelin virrankantokykyyn, eikä sitä saa ylittää, kun huomioidaan seuraavien muuttujien yhdistelmä: a) maksimiympäristölämpötilan, b) asennusympäristön (mikä vaikuttaa lämmön haihtumiseen) ja c) kaapelin lämmönmuodostuksen aiheuttama lämpötilan nousu käytettäessä järjestelmää sulakkeen tai virrankatkaisijan virta-arvon mukaisilla virroilla.

      Kaapelin eristeen ylikuumenemisen estämiseksi asennuksessa on käytettävä korkealaatuista joustavaa tasavirtakaapelia, jonka eristeen lämpötilaluokitus on vähintään 90 °C (mieluiten 105 °C) asennuskohteen vaatimuksista riippuen.

    2. Jänniteluokitus

      Luotettavan sähköisen eristyksen ja yleisen turvallisuuden takaamiseksi asennuksessa on käytettävä korkealaatuista joustavaa tasavirtakaapelia, jonka eristysjänniteluokitus ylittää järjestelmän suurimman käyttöjännitteen. Korkealaatuisen joustavan tasavirtakaapelin eristysjänniteluokitus on tyypillisesti 0,6/1 kV.

Katso eri Blue Smart IP22 Charger-mallien suositellut tasavirtakaapelien minimikoot/-paksuudet (poikkipinta-ala) ja asennuskohtaiset tasavirtakaapelien pituudet alla olevasta taulukosta:

Huomautus

Tasavirtakaapelin pituuden vaihteluvälit viittaavat laturin ja akun etäisyyteen yhdessä suunnassa. Koko virtapiirin pituudeksi (plus- ja miinuskaapelien pituus) lasketaan 2x etäisyys yhdessä suunnassa jännitehäviölaskelman osalta.

Tiettyjä yhdistelmiä ei suositella, sillä jännitehäviö olisi liian suuri, vaikka käytettäisiin suurinta yhteensopivaa tasavirtakaapelikokoa. Korkean tehohäviön ohella liian suuri jännitehäviö voi aiheuttaa latausongelmia.

Yllä olevat tasavirtakaapelien koko-/paksuussuositukset perustuvat kaapeleihin, joiden eristysluokitus on vähintään 90 °C asennettuna koteloimattomaan tilaan 30 °C:n ympäristölämpötilassa, ei niputettuna yhteen muiden kaapelien kanssa, ja jännitehäviörajan ollessa 3 %. Nämä suositukset ovat yleisluontoisia eivätkä ne kata kaikkien asennuskohteiden ja/tai kaapelityyppien yksilöllisiä ominaisuuksia. Ota yhteyttä valtuutettuun ammattilaiseen saadaksesi asennuskohteen yksityiskohtia ja/tai monimutkaisia asennuksia koskevia ohjeita.

5.2.2. Ylivirtasuojaus

Luotettavan ja turvallisen toiminnan takaamiseksi suosittelemme asentamaan asianmukaisen sulakkeen tai virrankatkaisimen Blue Smart IP22 Charger-laitteen ja akun/akkujen väliseen tasavirtakaapelointiin, mahdollisimman lähelle akkua/akkuja. Tämä on erityisen tärkeää kiinteästi kaapeloiduissa asennuskohteissa.

Lähelle akkua/akkuja (energianlähde) linjaan asennetun sulakkeen tai virrankatkaisimen ensisijainen tarkoitus on suojata kaapelointia ja järjestelmää tasavirtakaapelin ylivirtavialta, kuten oikosululta. Laturissa tai sen lähellä tasavirtakaapelissa sijaitseva sulake tai virrankatkaisin ei tarjoa riittävää suojaa oikosululta kaapelin suojaamattomalle osuudelle.

Jos akun/akkujen ja laturin välisessä tasavirtakaapelissa on oikosulku, akku/akut voivat syöttää erittäin korkeaa virtaa tasavirtakaapelin läpi, mikä voi johtaa kaapelien vakavaan ylikuumenemiseen ja jopa tulipaloon, mikäli asianmukainen sulake tai virrankatkaisin ei irtikytke akkua/akkuja (energianlähde) välittömästi.


Katso laturimallikohtaiset sulakkeen/virrankatkaisimen luokitussuositukset alla olevasta taulukosta:

Huomautus

Yllä olevat sulakkeen/virrankatkaisimen luokitukset perustuvat 75 % enimmäiskäyttövirtarajaan sulakkeen/virrankatkaisimen minimiluokitusarvosta ja liittyvän tasavirtakaapelin koon/paksuuden enimmäisvirtakapasiteettiin sulakkeen/virrankatkaisimen maksimiluokitusarvosta. Nämä suositukset ovat yleisluontoisia eivätkä ne kata kaikkien asennuskohteiden ja/tai sulake-/virrankatkaisintyyppien yksilöllisiä ominaisuuksia. Ota yhteyttä valtuutettuun ammattilaiseen saadaksesi asennuskohteen yksityiskohtia ja/tai monimutkaisia asennuksia koskevia ohjeita.

5.3. Kaaviokuvat

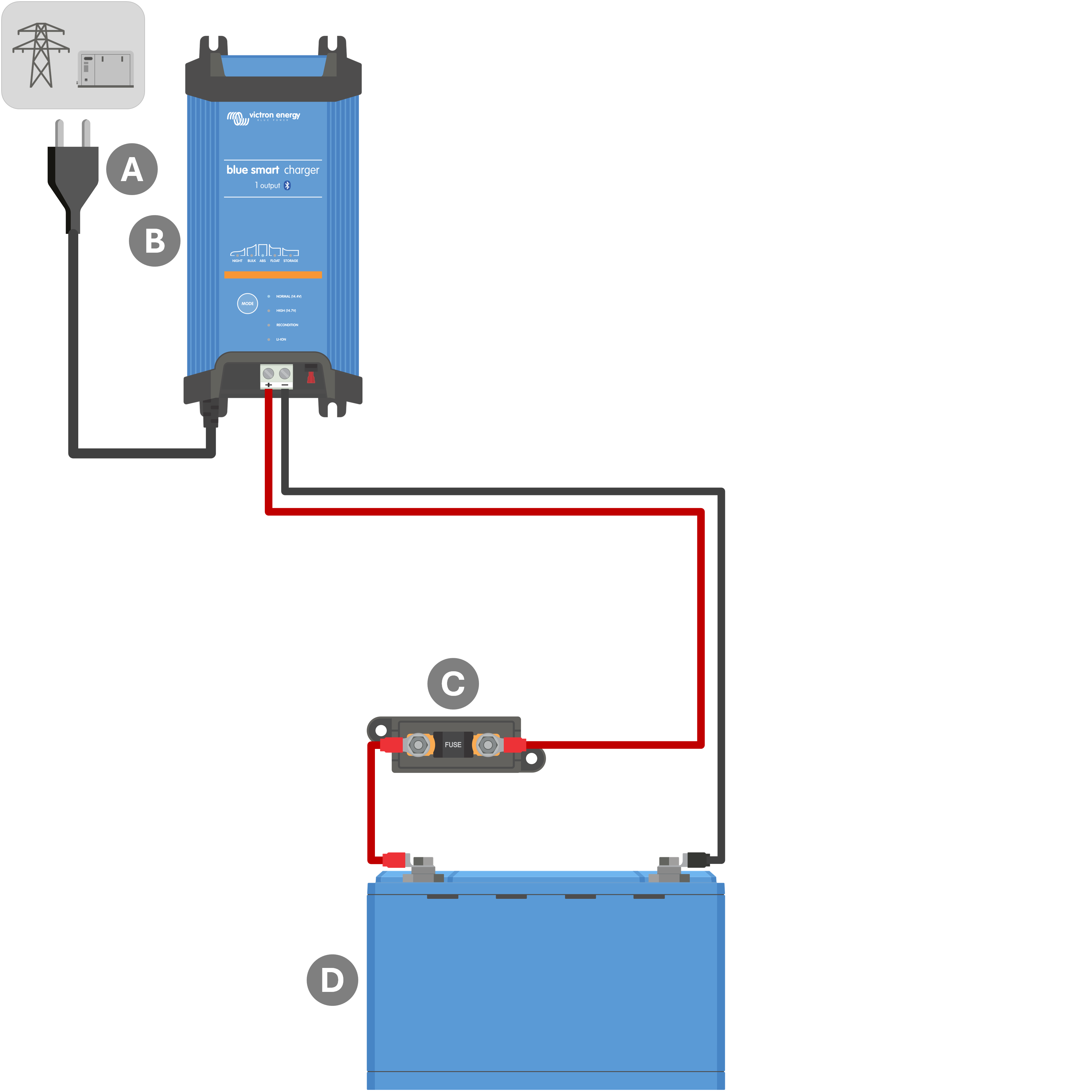

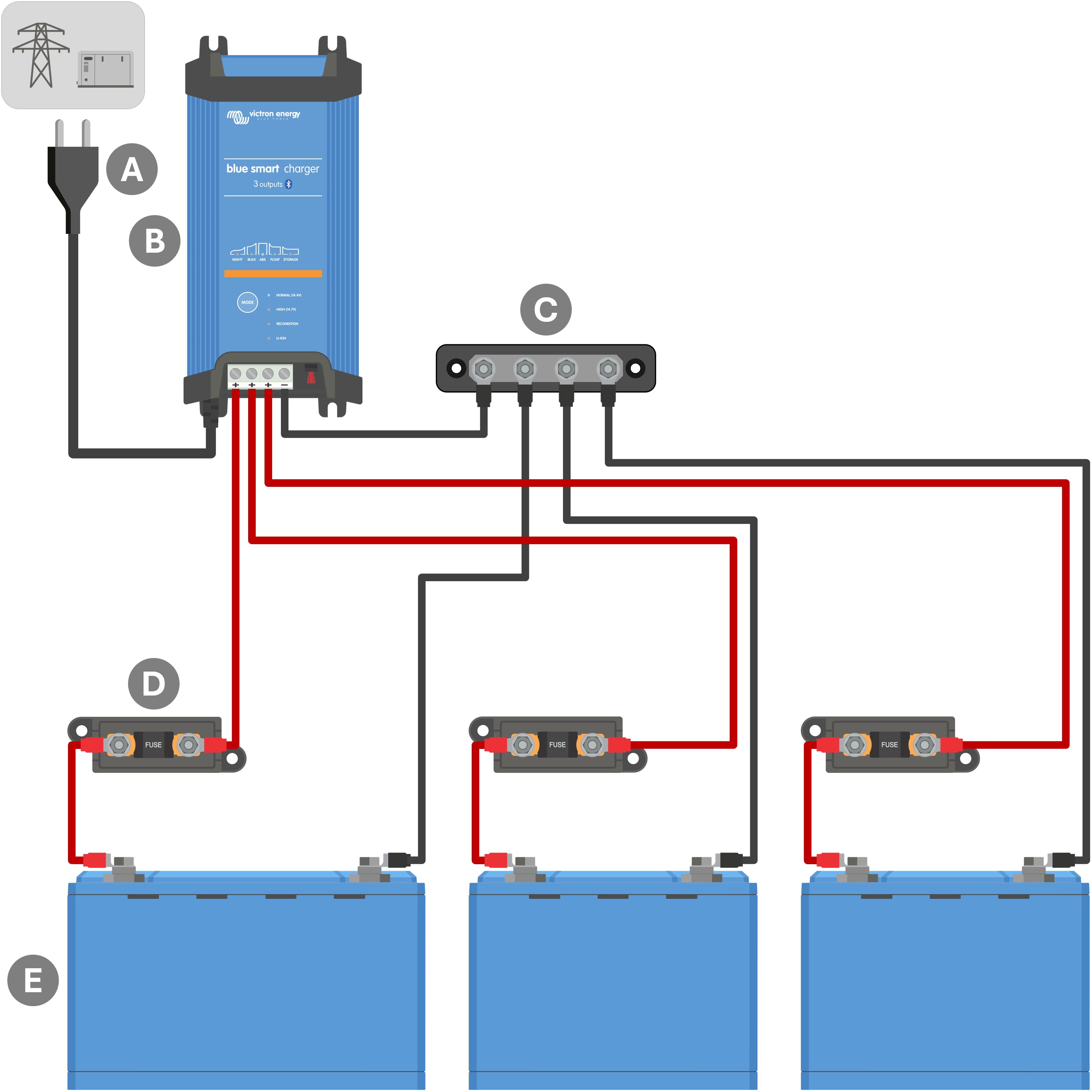

5.3.1. Perusasennus

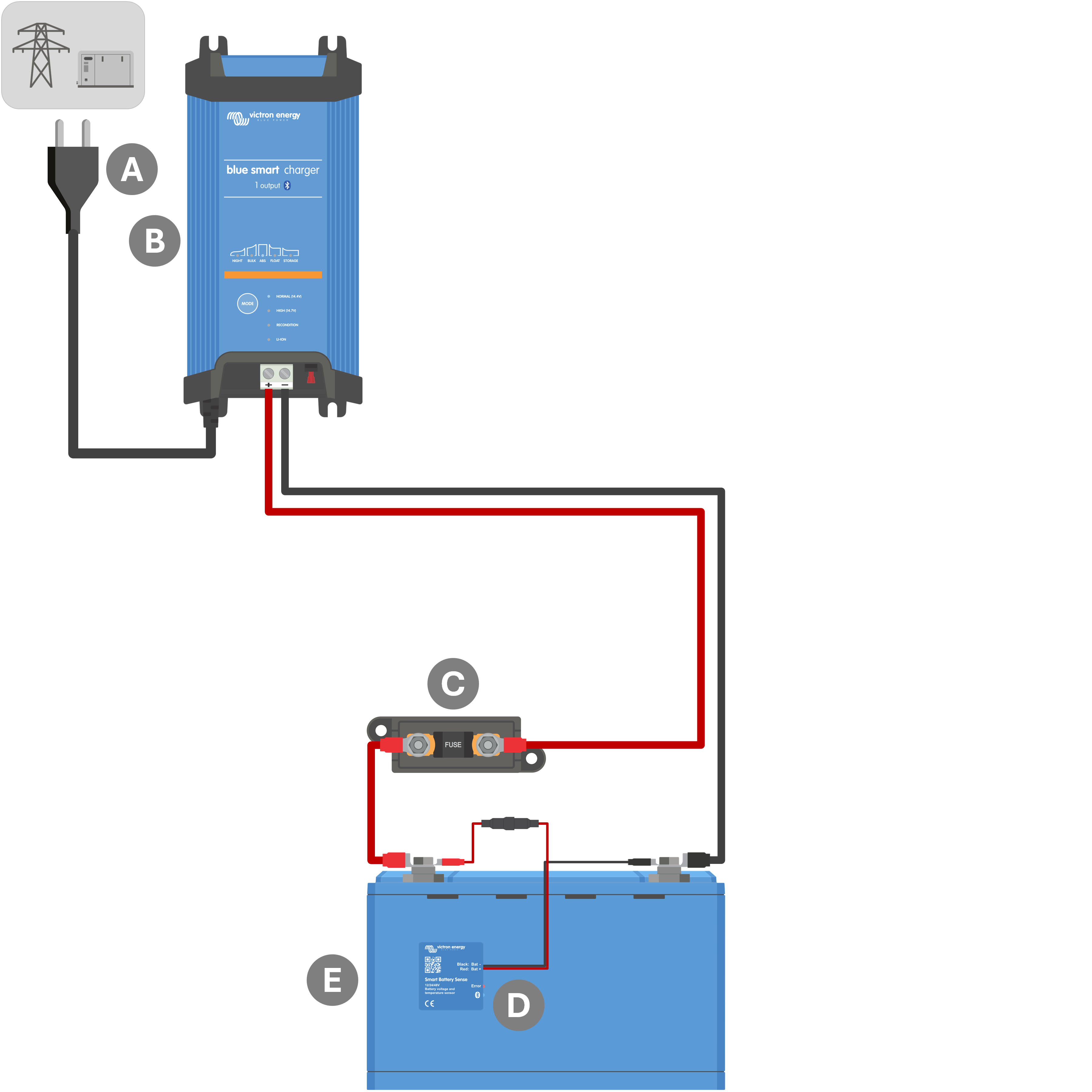

5.3.2. Järjestelmä, jossa on Smart Battery Sense

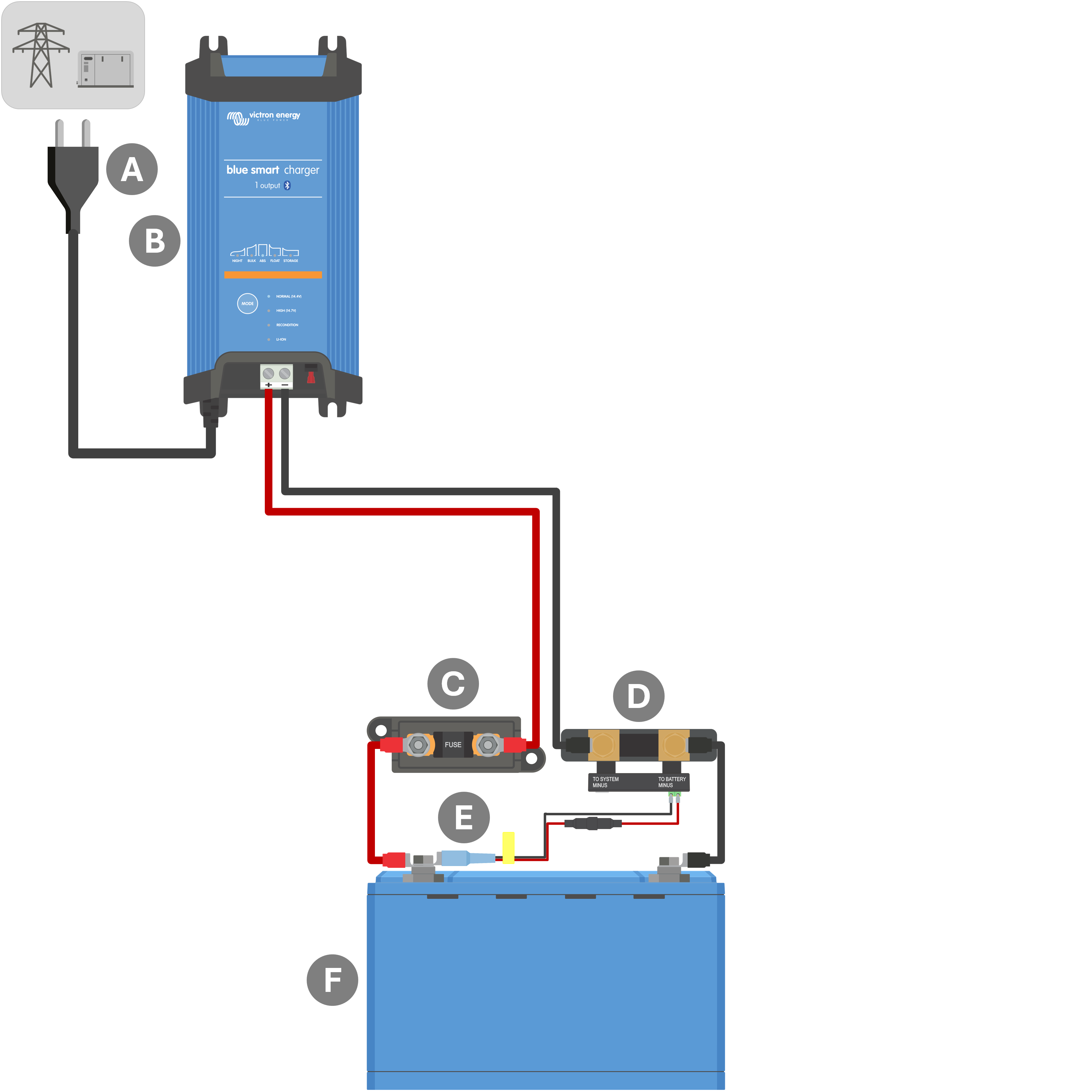

5.3.3. SmartShunt-monitorilla varustettu järjestelmä

5.3.4. Järjestelmä, jossa on useita latureita
