8. Kehittynyt konfiguraatio

Tässä osiossa:

8.1. Lisäasetukset

Erityisissä käyttötilanteissa, joissa integroidut lataustilat eivät sovellu / ole optimaaliset ladattavalle akkutyypille tai jos akun valmistaja suosittelee erityisiä latausparametreja ja hienosäätö on tarpeen, kehittynyt konfiguraatio on mahdollista Bluetooth-laitteella (matkapuhelin tai tabletti), jossa on VictronConnect-sovellus.

Yleisimmät akkutyypit eivät edellytä kehittynyttä konfiguraatiota, eikä sen käyttöä suositella. Integroidut lataustilat ja adaptiivinen latauslogiikka soveltuvat yleisimmille akuille ja niiden suorituskyky on erittäin hyvä.

Lisäasetusten sivulla voit tallentaa ja valita helposti käyttöön erityiset latausparametrit ja käyttäjän määrittämät asetukset.


Lisäasetusten avaaminen:

Kytke Blue Smart IP22 Charger -laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua lataustilaa osoittavat merkkivalot syttyvät.
Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse Blue Smart IP22 Charger laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 000000).
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).

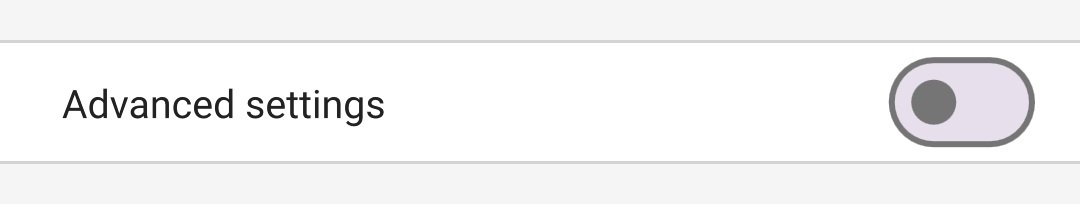

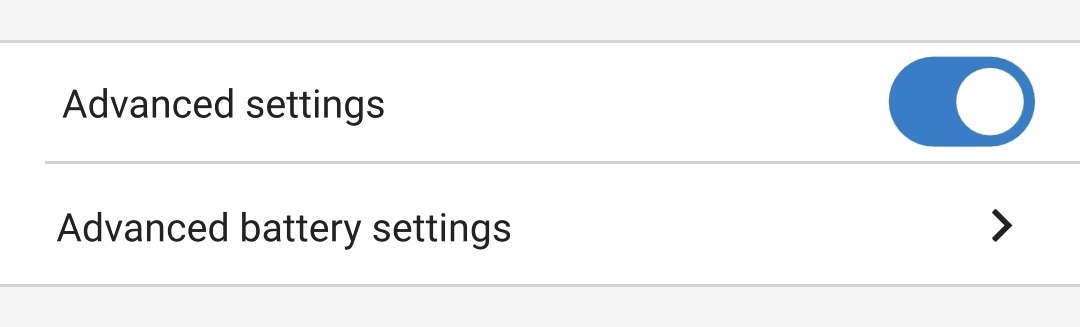

Kytke Lisäasetukset-sivu päälle Lisäasetukset-kytkimellä.

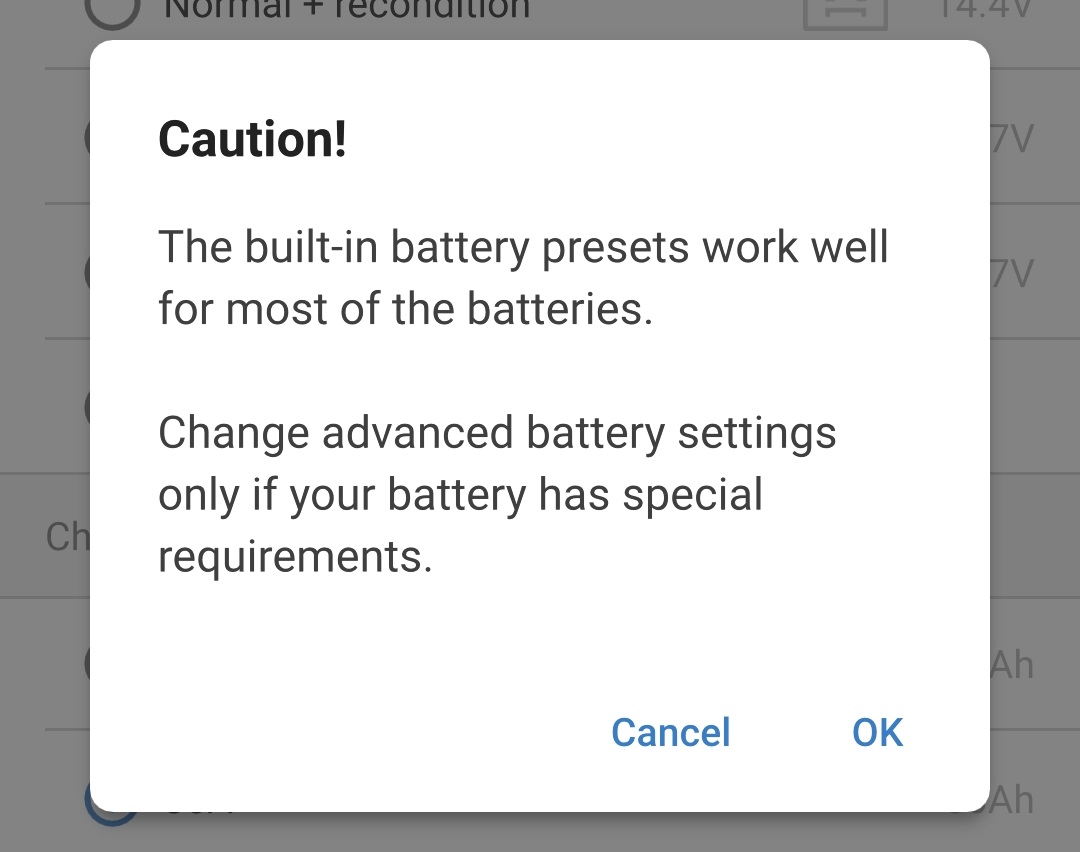

Jatka lukemalla varoitusviesti ja valitsemalla OK.
Avaa Lisäasetukset-sivu valitsemalla Akun lisäasetukset.

Käyttäjän määrittämien lisäasetusten konfigurointi:

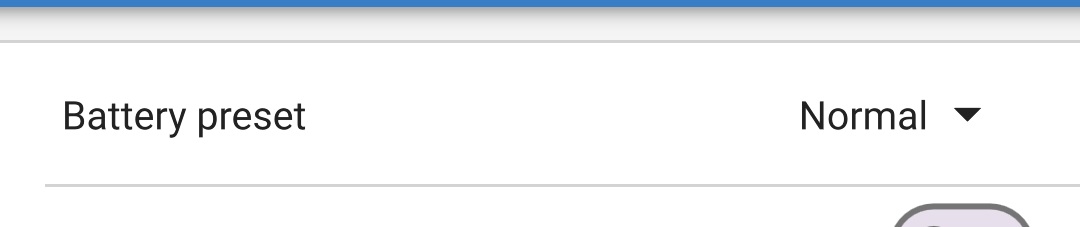

Laajenna pudotusvalikko valitsemalla Battery preset (akun esiasetus) ‑pudotusvalikon nuoli.

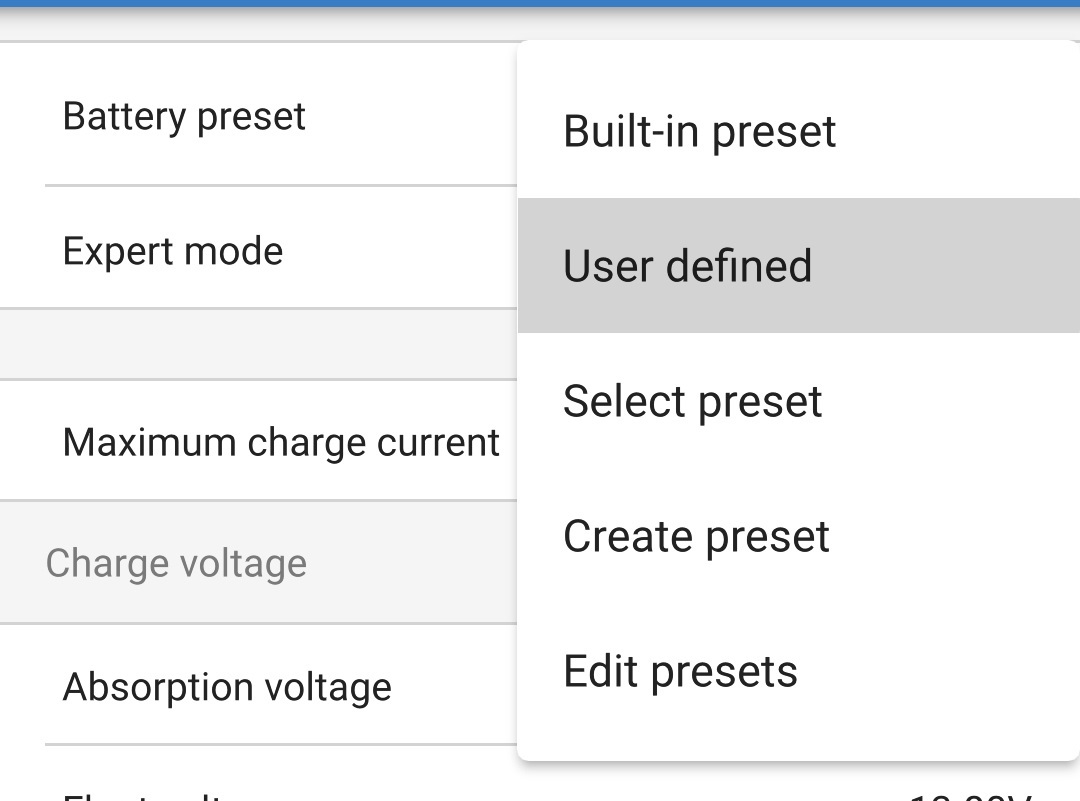

Valitse Battery preset (akun esiasetus) ‑pudotusvalikosta Käyttäjän määrittämä ‑vaihtoehto.

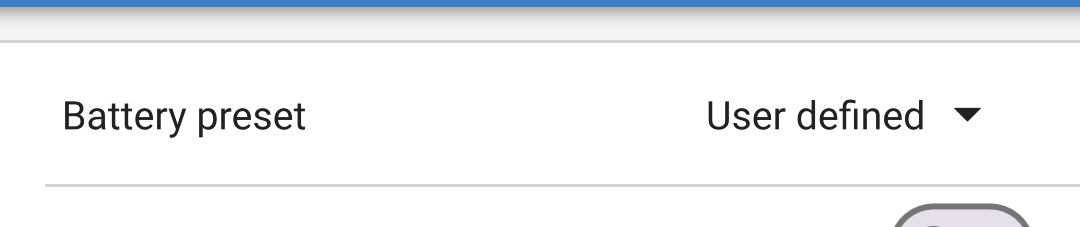

Käyttäjän määrittämä konfiguraatio on nyt käytössä.
Määritä tarvittavat lisäasetukset akun valmistajan suositusten mukaan.

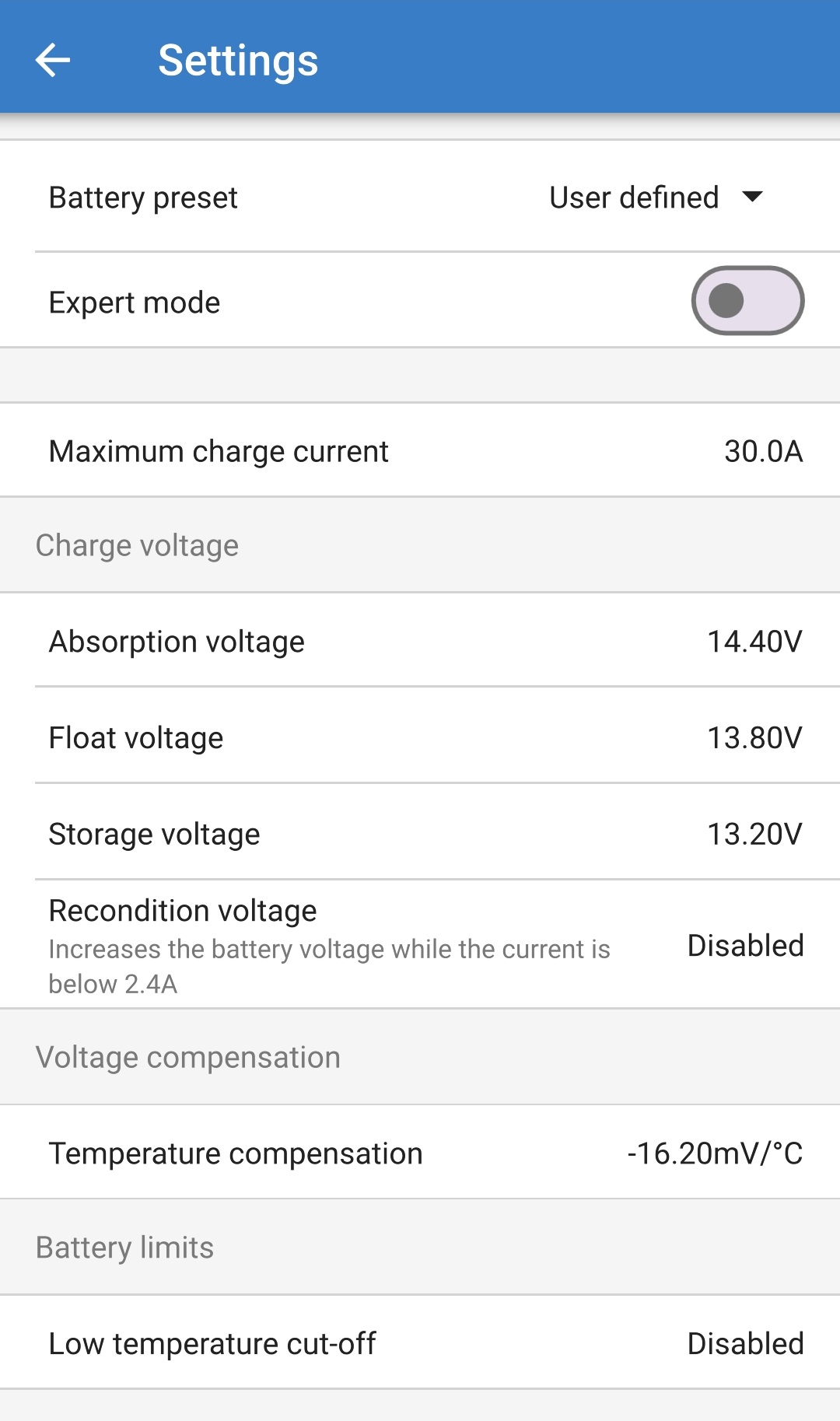

Lisäasetukset (asiantuntijatila poiskytkettynä) sisältävät:

Akun esiasetus
Battery preset (akun esiasetus) ‑pudotusvalikossa voit valita seuraavista vaihtoehdoista:
1. Yhdysrakenteinen esiasetus
  Sisäänrakennetun vakioesiasetuksen valinta (sama kuin yleiset asetukset -valikko)
2. Käyttäjän määrittämä
  Käyttäjän määrittämien latausasetusten konfigurointi ja käyttäjän määrittämän viimeisen konfiguraation valinta
3. Valitse esiasetus
  Valinta laajemmasta sisäänrakennettujen latausesiasetusten valikoimasta, sisältäen uudet käyttäjän määrittämät latauksen esiasetukset
4. Luo esiasetus
  Uusi latauksen esiasetus, joka luodaan ja tallennetaan käyttäjän määrittämistä asetuksista
5. Muokkaa esiasetuksia
  Nykyinen muokattava ja tallennettava esiasetus
Suurin latausvirta
Suurimman latausvirran asetus mahdollistaa valinnan oletusarvon ja merkittävästi alennetun latausvirtarajan esiasetuksen välillä. Virta-asetukset ovat maksimi, matala (50 % maksimiasetuksesta) tai minimi (25 % maksimiasetuksesta). Vaihtoehtoisesti järjestelmään voidaan konfiguroida käyttäjän määrittämä maksimilatausvirta (minimi- ja maksimiarvojen välillä).
Latausjännite
Latausjänniteasetukset mahdollistavat jännitteen asetuspisteen määrittämisen erikseen jokaiselle latausvaiheelle, ja joidenkin latausvaiheiden (elvytys ja ylläpitolataus) kytkemisen pois tai päälle.
Latausjännitteen asetuspiste voidaan konfiguroida seuraaville latausvaiheille:
1. Absorptiolataus
2. Ylläpitolataus
3. Varastointilataus
4. Elvytys
Jännitekompensaatio
1. Lämpötilakompensaatio
  Lämpötilakompensaatio-asetuksella voidaan määrittää latausjännitteen lämpötilakompensaatio tai kytkeä lämpötilakompensaatio kokonaan pois päältä (esimerkiksi litiumioniakuille). Lämpötilakompensaatiokertoimen yksikkö on mV/°C ja se koskee koko akkua/akkuryhmää (ei yksittäistä kennoa).
Akun raja-arvot
1. Matalan lämpötilan katkaisu
  Matalan lämpötilan katkaisu estää latauksen matalassa lämpötilassa litiumakkujen suojaamiseksi vaurioilta. Tämä asetus edellyttää akun lämpötilatietojen saantia yhteensopivasta akkumonitorista VE.Smart-verkon kautta.

8.2. Asiantuntijatilan asetukset

Asiantuntijatila laajentaa lisäasetusvalikkoa entisestään ja sisältää asiantuntijatason konfigurointiasetuksia.

Asiantuntijatilan asetusten avaaminen:

Avaa Lisäasetukset-sivu ja ota käyttöön Käyttäjän määrittämä konfiguraatio. Katso ohjeet kohdasta Kehittynyt konfiguraatio > Lisäasetukset.

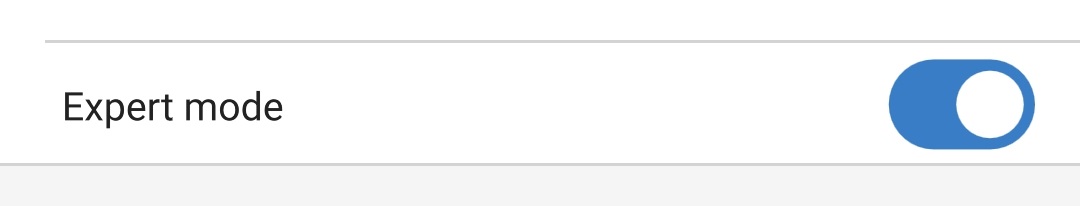

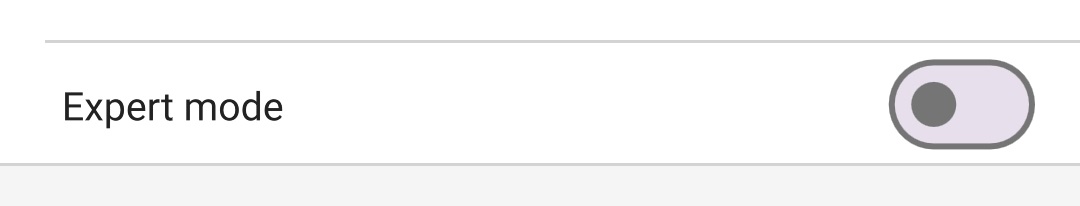

Voit ottaa käyttöön Asiantuntijatilan asetukset (Lisäasetukset-valikon laajennus) Asiantuntijatila-kytkimellä.

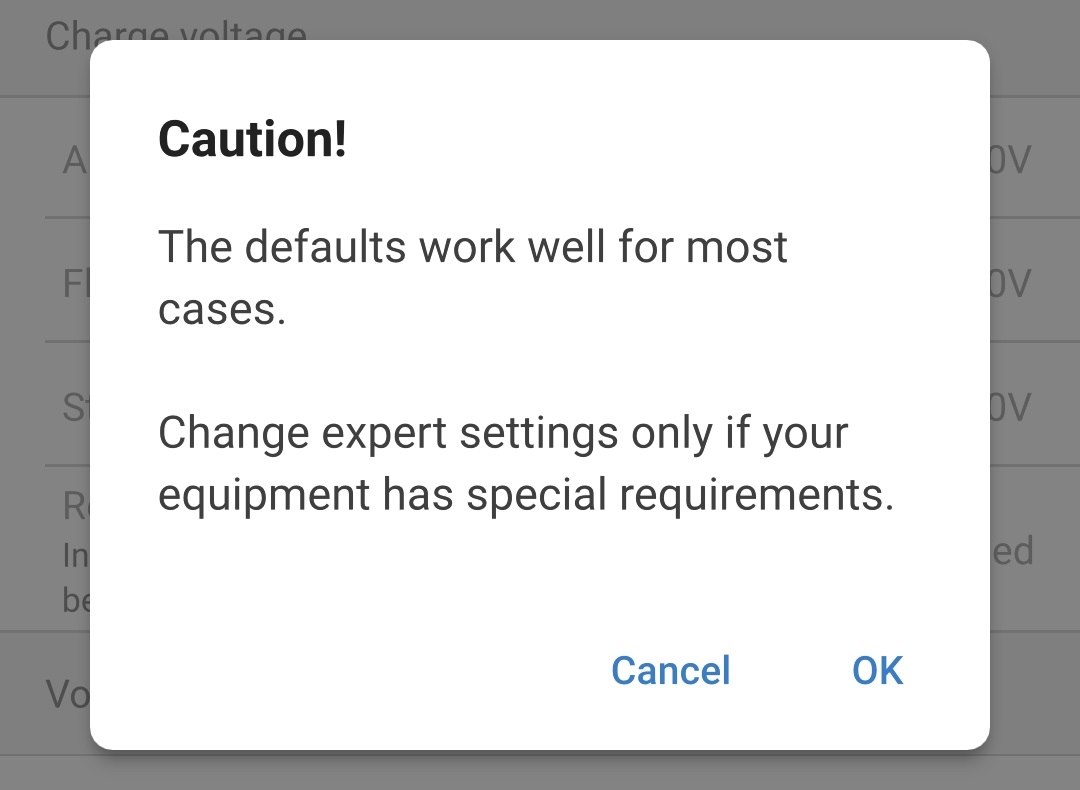

Jatka lukemalla varoitusviesti ja valitsemalla OK.
Asiantuntijatilan asetukset (Lisäasetukset-valikon laajennus) ovat nyt käytettävissä.

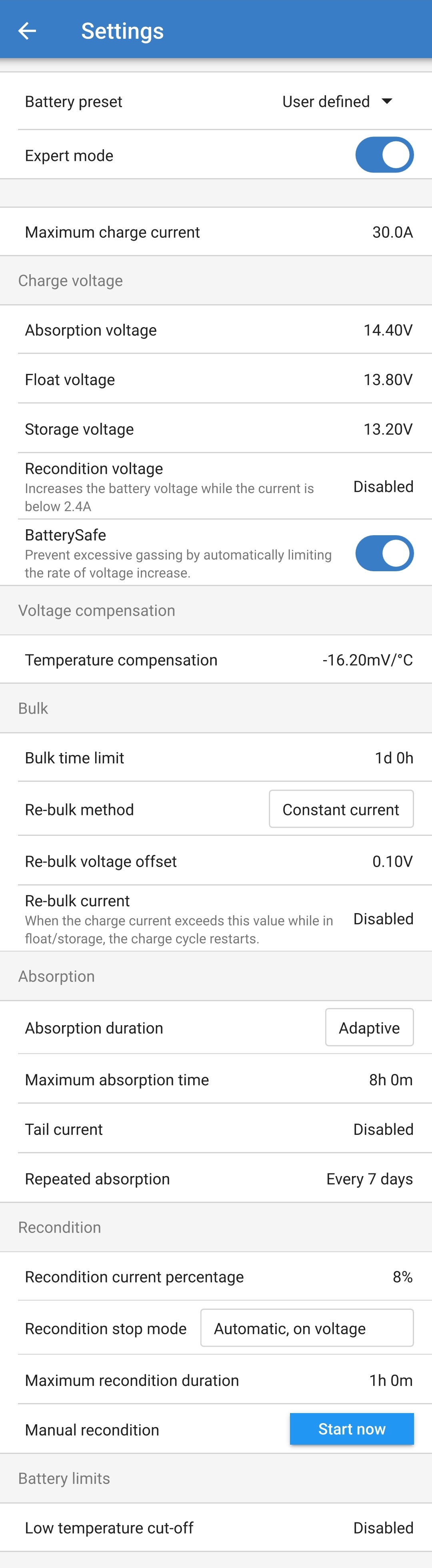

Asiantuntijatilan lisäasetuksia ovat:

Latausjännite
1. BatterySafe
  BatterySafe-asetuksella voidaan kytkeä BatterySafe-jännitevalvonta päälle tai pois. Kun BatterySafe on käytössä, akkujännitteen nousu alkulatauksen aikana rajoitetaan automaattisesti turvalliselle tasolle. Tapauksissa, joissa akkujännite nousisi muutoin nopeammin, latausvirtaa alennetaan liiallisen kaasunmuodostuksen ehkäisemiseksi.
Alkulataus
1. Alkulatauksen aikaraja
  Alkulatauksen aikarajan asetuksella voidaan rajoittaa aikaa, jonka laturi on alkulatausvaiheessa. Tämä on suojaustoimi, sillä absorptiolatausjännite olisi pitänyt jo saavuttaa tässä vaiheessa. Jos alkulatauksen aikaraja täyttyy, laturi siirtyy suoraan ylläpitolatausvaiheeseen.
2. Alkulatauksen uudelleenaloitusmenetelmä
  Alkulatauksen uudelleenaloitusmenetelmän avulla voidaan valita, siirtyykö laturi takaisin alkulatausvaiheeseen vakiovirta- vai akkujännitemenetelmän laukaisemana. Kun laturi konfiguroidaan VE.Smart-verkkoon, joka sisältää useita latureita, tämä asetus ohitetaan ja käytettävä menetelmä on akkujännite.
3. Uuden päälatausjännitteen poikkeama
  Alkulatauksen uudelleenaloitusjännitteen korjausasetuksella voidaan määrittää uuden lataussyklin laukaiseva kynnysjännite alkulatauksen uudelleenaloitukselle. Korjausasetus asetetaan suhteessa tallennettuun varastointilatausjännitteeseen (alkulatauksen uudelleenaloitusjännite = varastointilatausjännite - alkulatauksen uudelleenaloitusjännitteen korjaus). Jos akkujännite putoaa alkulatauksen uudelleenaloituksen kynnysjännitteen alapuolelle laturin ollessa ylläpitolataus- tai varastointilatausvaiheessa ja pysyy sen alapuolella yhden minuutin ajan, laturi siirtyy takaisin alkulatausvaiheeseen.
4. Alkulatauksen uudelleenaloitusvirta
  Alkulatauksen uudelleenaloitusvirran asetus on latausvirtaraja, joka laukaisee uuden lataussyklin. Jos latausvirta ylittää alkulatauksen uudelleenaloituksen kynnysvirran neljän sekunnin ajan, kun laturi on ylläpitolataus- tai varastointilatausvaiheessa, laturi palaa takaisin alkulatausvaiheeseen.
  Huomaa, että vaikka alkulatauksen uudelleenaloituksen asetus on pois päältä, alkulatauksen uudelleenaloitus tapahtuu siitä huolimatta, jos latausvirta pysyy suurimmassa latausvirrassa neljän sekunnin ajan, kun laturi on ylläpitolataus- tai varastointilatausvaiheessa.
Absorptiolataus
1. Absorption kesto
  Absorptiolatauksen kestoasetuksella voidaan valita adaptiivisen absorptiolatausajan (lasketaan alkulatauksen keston / purkautumistason perusteella) tai kiinteän absorptiolatausajan välillä.
2. Maksimiabsorptiolatausaika / absorptiolatausaika
  Maksimiabsorptiolatausaika / absorptiolatausaika -asetuksella voidaan määrittää maksimiabsorptiolatausaika tai kiinteä absorptiolatausaika (riippuen siitä, onko valittuna adaptiivinen vai kiinteä absorptiolatausaika). Huomaa, että absorptiolatausvaihe voi päättyä varhain jälkivirta-asetuksesta riippuen (jos käytössä) riippumatta siitä, onko valittuna adaptiivinen vai kiinteä absorptiolatausaika.
3. Jälkivirta
  Jälkivirta-asetuksen avulla absorptiolatausvaihe voi päättyä varhain latausvirran perusteella. Jos latausvirta laskee alle jälkivirran kynnysvirran minuutin ajaksi, absorptiolatausvaihe päättyy välittömästi ja laturi siirtyy ylläpitolataus- tai varastointilatausvaiheeseen.
4. Toistettu absorptiolataus
  Toistettu absorptiolataus -asetuksen avulla jokaisen automaattisen virkistyslataussyklin (1 h absorptiolatausvaiheessa) välinen aika voidaan konfiguroida. Toistettu absorptiolatausvaihe on oletusarvoisesti päällä ja voidaan kytkeä pois päältä, minkä seurauksena akku pysyy jatkuvasti varastointilatausvaiheessa.
Elvytys
1. Elvytysvirran prosenttiosuus
  Elvytysvirran prosenttiosuuden avulla voidaan määrittää latausvirran raja, kun laturi on elvytysvaiheessa. Prosenttiosuus asetetaan suhteessa tallennettuun maksimilatausvirtaan. Laturi rajoittaa latausvirtaa tälle matalammalle tasolle elvytysvaiheessa.
2. Elvytyksen pysäytystila
  Elvytyksen pysäytystilan asetuksella voidaan valita, pysähtyykö elvytysvaihe silloin kun akkujännite saavuttaa elvytysvaiheen jännitteen asetuspisteen vai tietyn ajan kuluttua.
3. Elvytyksen enimmäiskesto
  Elvytysaika-asetuksella voidaan määrittää maksimilevytysaika tai kiinteä elvytysaika (riippuen siitä, mikä elvytyksen pysäytystila on valittuna).
4. Manuaalinen elvytys
  Manuaalinen elvytys voidaan aloittaa START NOW (aloita nyt) -painikkeella. Elvytyssyklin kesto on rajoitettu 1 tuntiin.

8.3. VE.Smart Networking-verkko

Blue Smart IP22 Charger-mallistossa on VE.Smart-yhdistettävyys, mikä mahdollistaa Bluetooth-tiedonsiirron yhteensopivien Victron-tuotteiden välillä laturin toiminnan ja akun suorituskyvyn/käyttöiän optimoimiseksi. Katso lisätietoja kohdasta Toiminta > VE.Smart-verkko.

VE.Smart-verkon on oltava käytössä ja konfiguroitu Bluetooth-laitteella (matkapuhelin tai tabletti), jossa on VictronConnect-sovellus.

8.3.1. Jännitteen, lämpötilan ja virran tunnistus

VE.Smart-verkon määrittäminen jännitteen/lämpötilan/virran tunnistuksella:

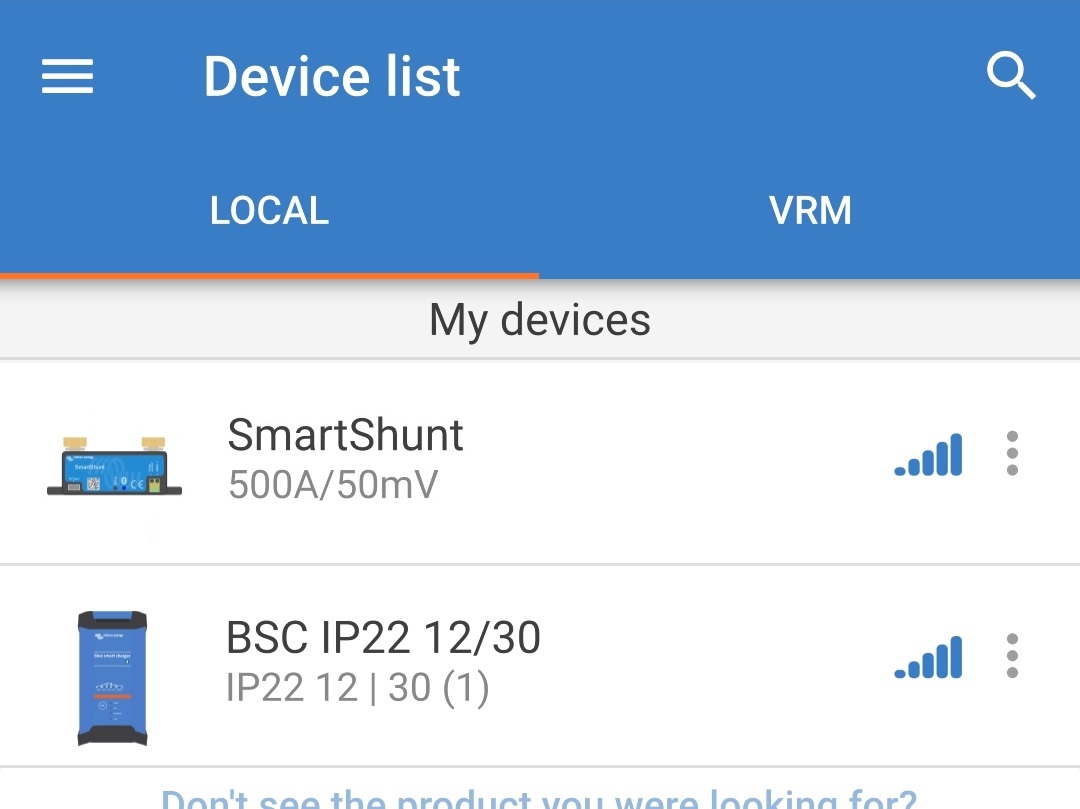

Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti) ja etsi akkumonitori (BMV, SmartShunt-monitori, Smart Battery Sense tai VE.Bus Smart -sovitin) laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee akkumonitorin tarrassa, mutta jos tarraa ei ole, koodi on 000000).

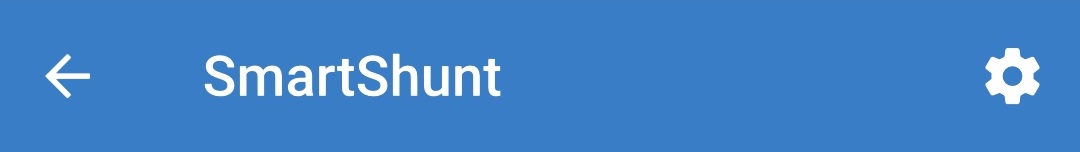

Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).

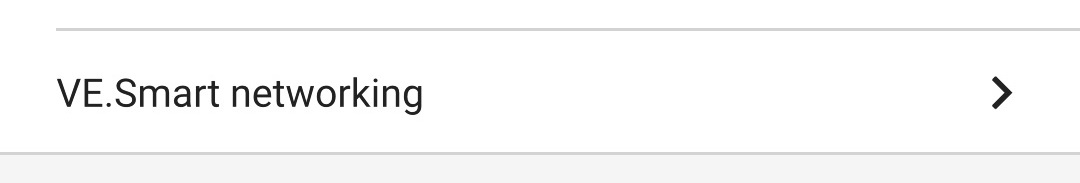

Valitse VE.Smart-verkko avataksesi VE.Smart-verkkosivun.
Valitse CREATE NETWORK (luo verkko) (tai JOIN NETWORK (liity verkkoon) jos VE.Smart-verkko on jo luotu).
Syötä nimi VE.Smart-verkolle ja valitse sitten OK.

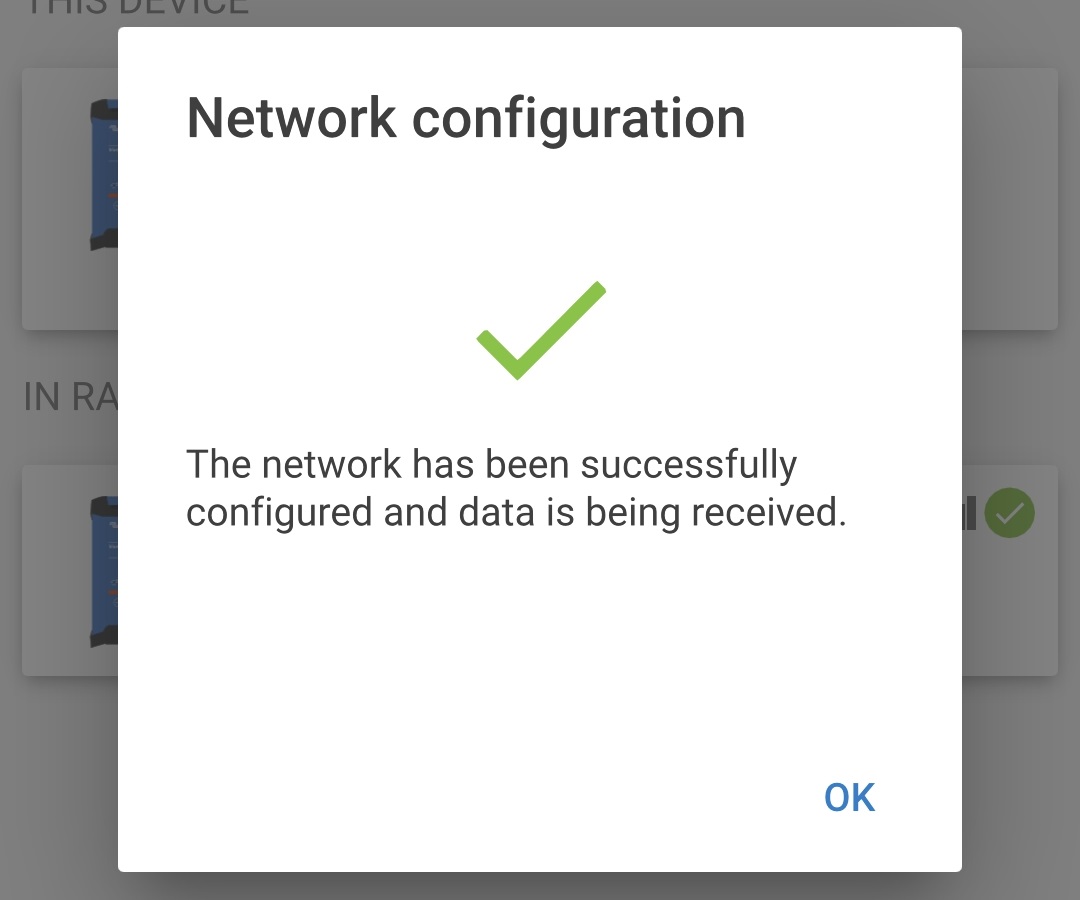

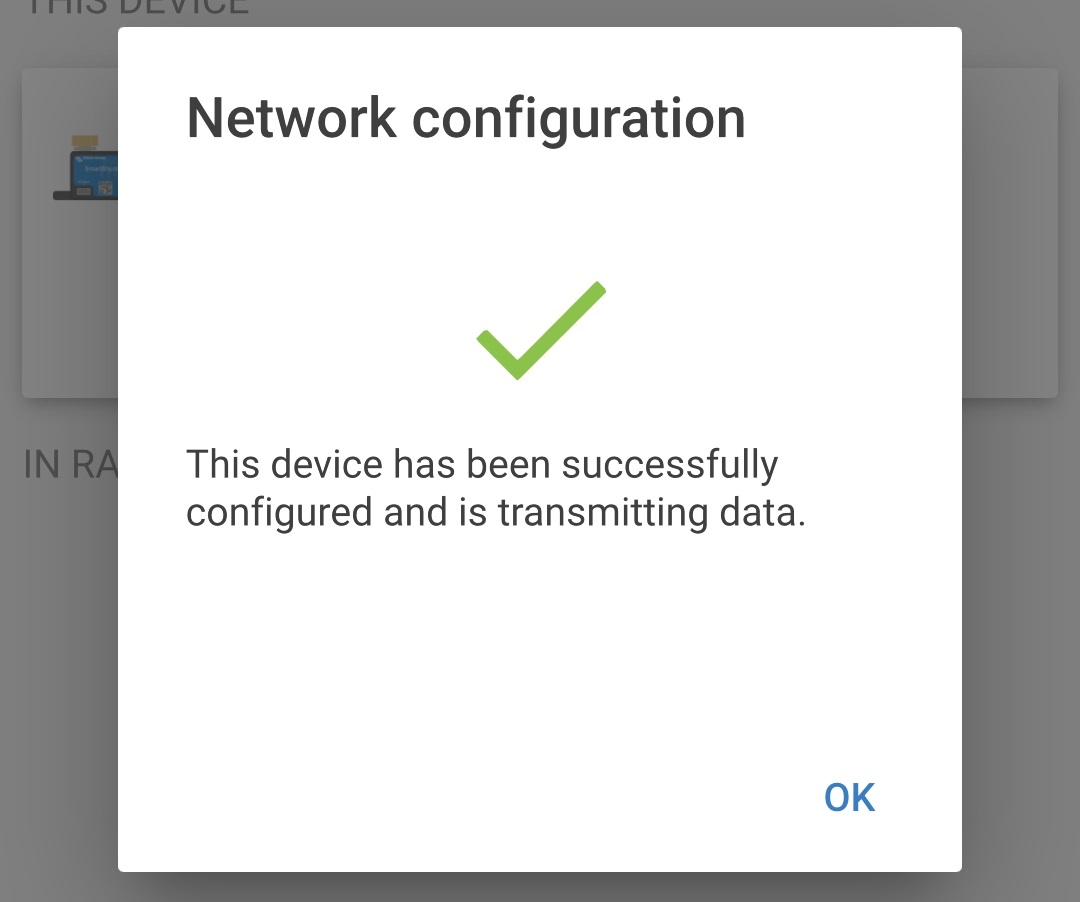

Lyhyen viiveen jälkeen näyttöön avautuu ponnahdusikkuna merkiksi siitä, että verkko on määritetty. Sulje ikkuna valitsemalla OK.

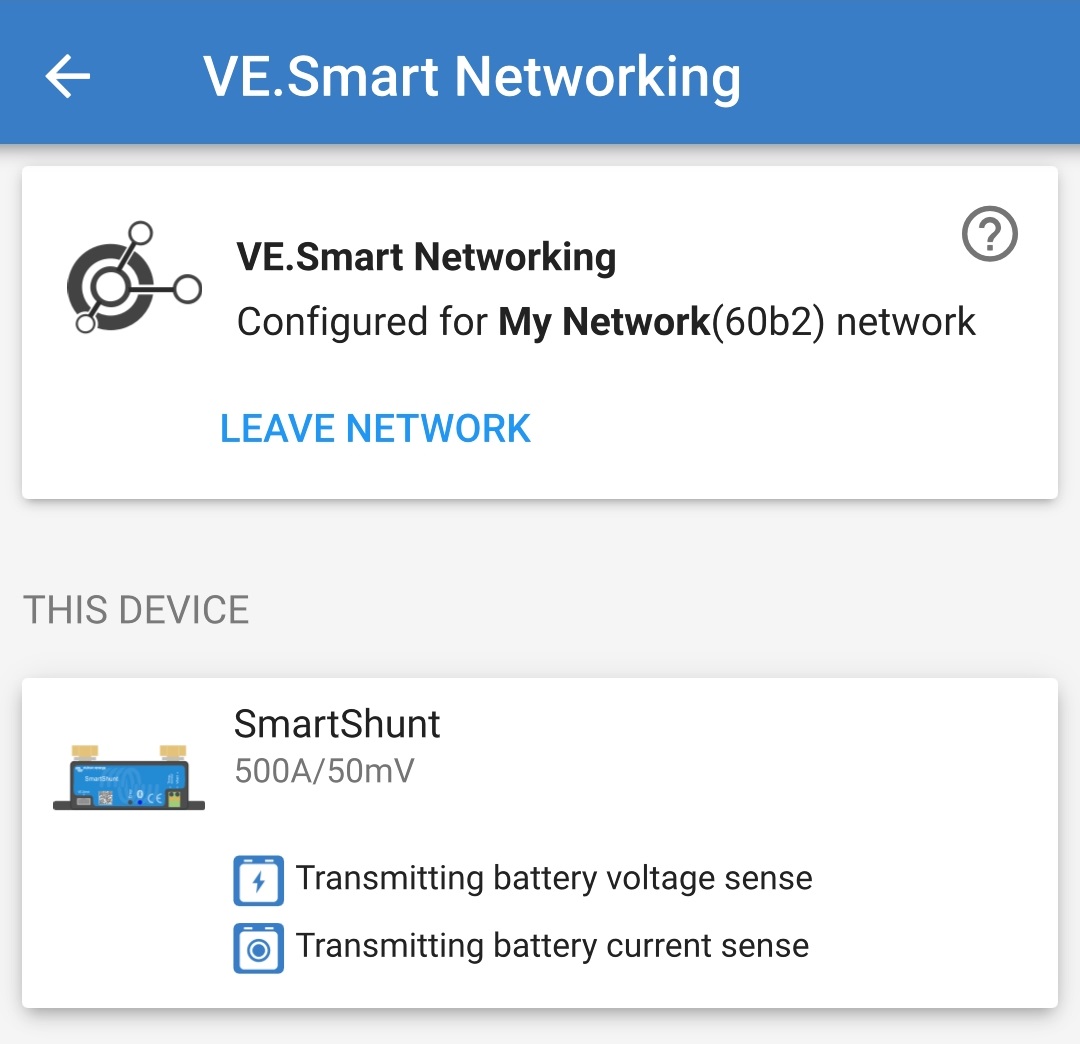

VE.Smart-verkon konfigurointitiedot näkyvät VE.Smart-verkkosivulla.
Lopeta nykyinen Bluetooth-istunto poistumalla VictronConnect-laiteluettelon paikallissivulle.
Kytke Blue Smart IP22 Charger-laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua lataustilaa osoittavat merkkivalot syttyvät.
Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse Blue Smart IP22 Charger (tai muu VE.Smart-yhteensopiva laturi) laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 000000).
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).
Valitse VE.Smart-verkko avataksesi VE.Smart-verkkosivun.
Valitse JOIN EXISTING (liity nykyiseen).

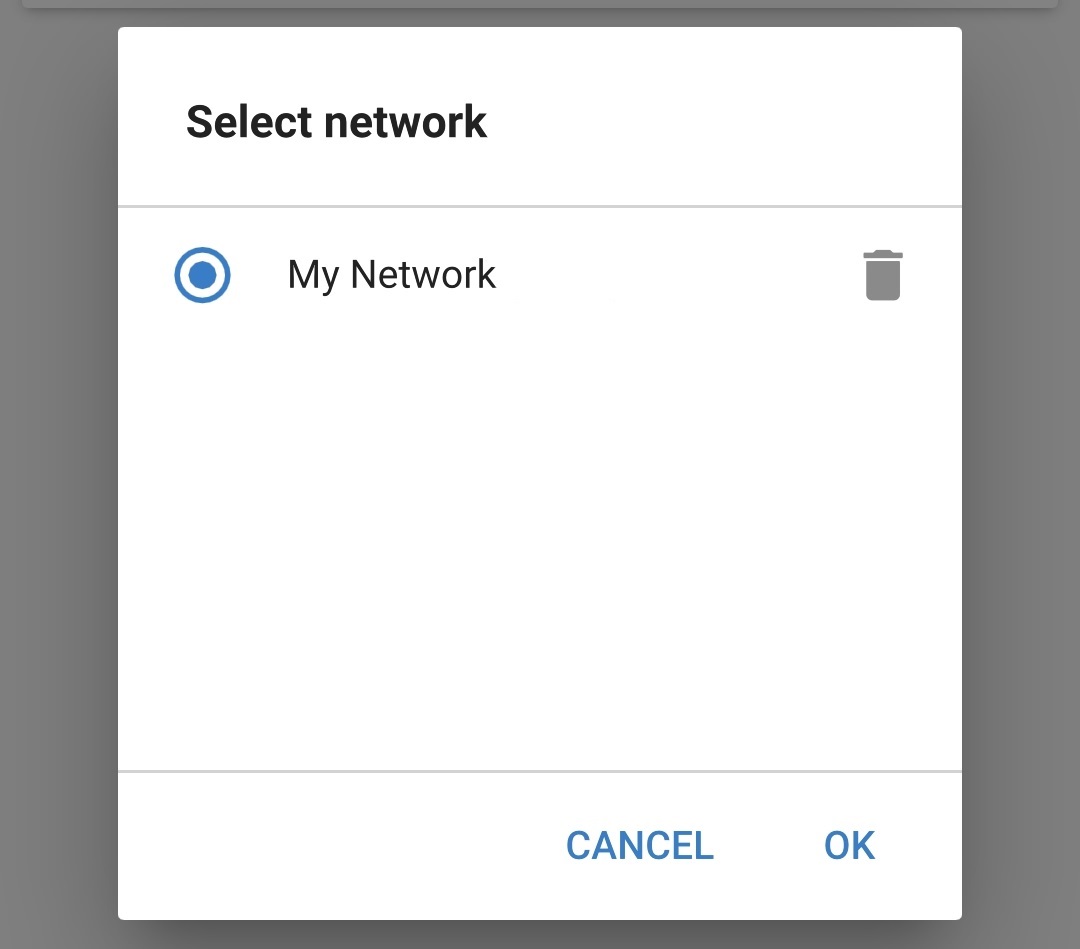

Valitse nykyinen VE.Smart-verkko, johon haluat liittyä, ja valitse OK.

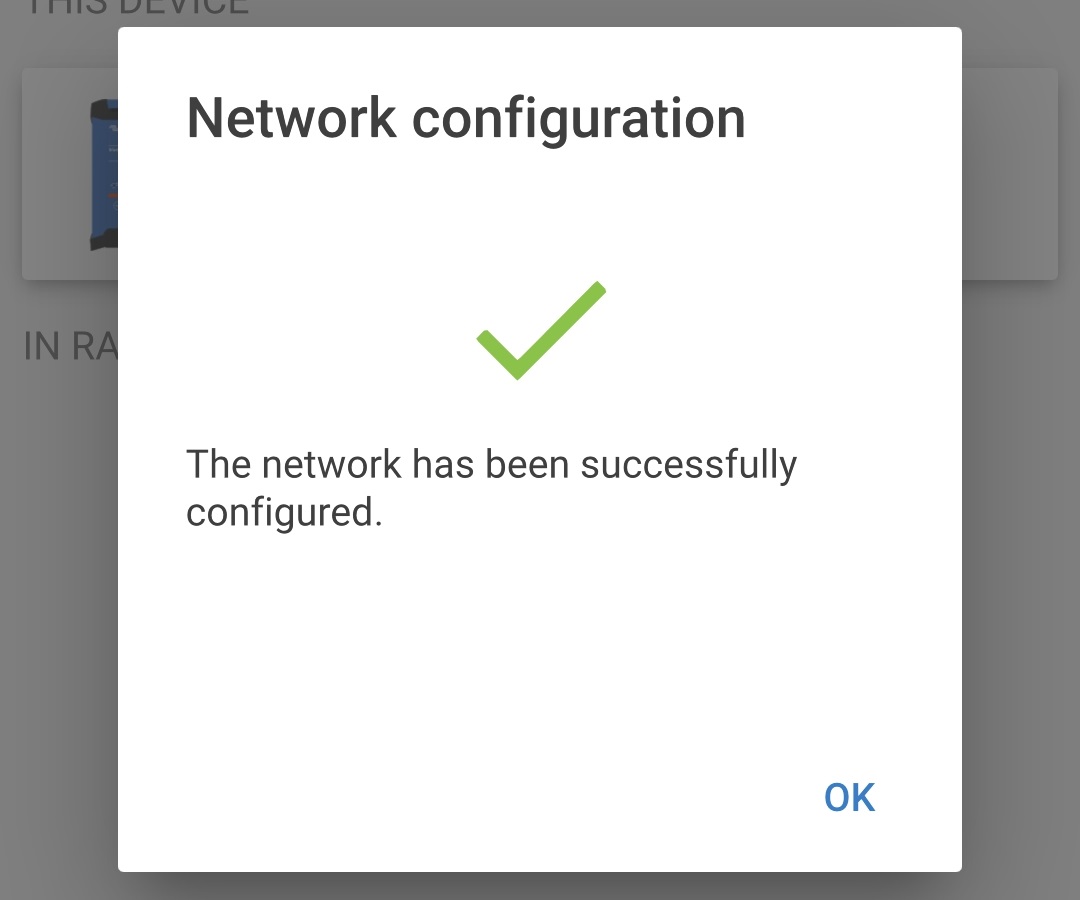

Lyhyen viiveen jälkeen näyttöön avautuu ponnahdusikkuna merkiksi siitä, että verkko on määritetty. Sulje ikkuna valitsemalla OK.
VE.Smart-verkon konfigurointitiedot näkyvät VE.Smart-verkkosivulla.
Järjestelmissä, joissa on muita VE.Smart-yhteensopivia latureita yhdistettynä samaan akkuun/akkuryhmään, toista yllä olevat vaiheet 8–16 lisätäksesi jäljellä olevat laturit samaan VE.Smart-verkkoon.
VE.Smart-verkko on nyt konfiguroitu. Kun VE.Smart-verkko on käytössä:

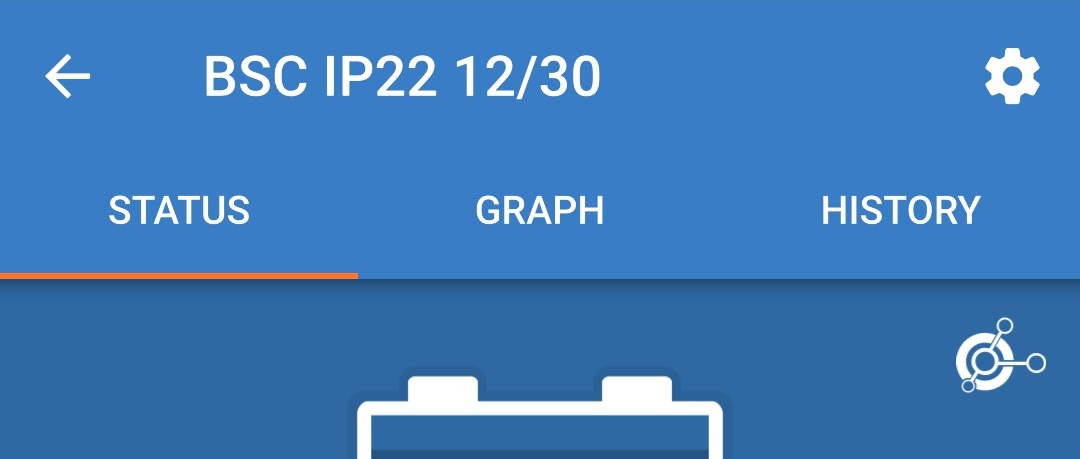

1. VE.Smart-verkon symboli tulee näkyviin Status-näytön oikeaan yläkulmaa (kaikille VE.Smart-verkon laitteille).
2. Laturin aktiivisen lataustilan merkkivalo (BULK, ABS, FLOAT ja STORAGE) vilkkuu (sammuu) ajoittain 4 s välein.

Huomautus

Kaikilla samassa VE.Smart-verkossa olevilla latureilla on oltava samat latausasetukset, sillä isäntälaturi voi vaihtua dynaamisesti.

8.3.2. Synkronoitu lataus

VE.Smart-verkon määrittäminen synkronoidulle lataukselle:

Kytke kaikki Blue Smart IP22 Charger-laitteiden vaihtovirtakaapelit pistorasiaan: hetken kuluttua lataustilaa osoittavat merkkivalot syttyvät.

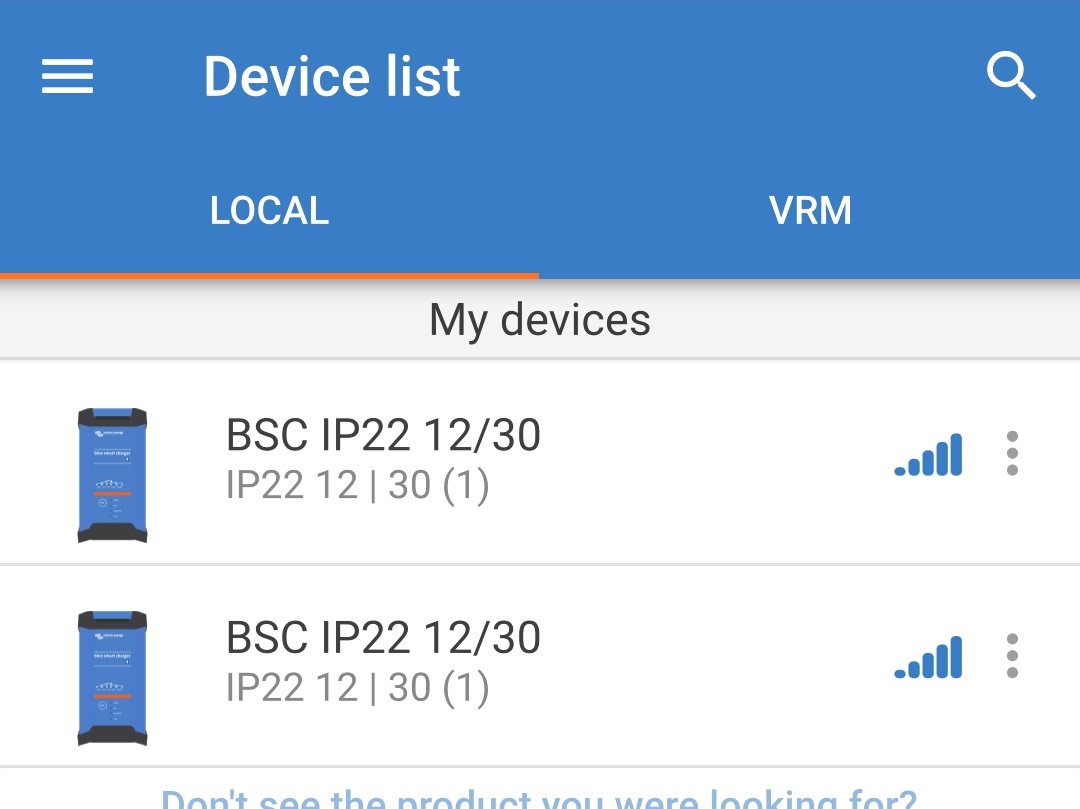

Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse ensimmäinen Blue Smart IP22 Charger laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 0).
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).
Valitse VE.Smart-verkko avataksesi VE.Smart-verkkosivun.
Valitse CREATE NETWORK (luo verkko) (tai JOIN NETWORK (liity verkkoon) jos VE.Smart-verkko on jo luotu).
Syötä nimi VE.Smart-verkolle ja valitse sitten OK.
Lyhyen viiveen jälkeen näyttöön avautuu ponnahdusikkuna merkiksi siitä, että verkko on määritetty. Sulje ikkuna valitsemalla OK.
VE.Smart-verkon konfigurointitiedot näkyvät VE.Smart-verkkosivulla.
Lopeta nykyinen Bluetooth-istunto poistumalla VictronConnect-laiteluettelon paikallissivulle.
Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse seuraava Blue Smart IP22 Charger (tai muu VE.Smart-yhteensopiva laturi) laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 0).
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).
Valitse VE.Smart-verkko avataksesi VE.Smart-verkkosivun.
Valitse JOIN EXISTING (liity nykyiseen).
Valitse nykyinen VE.Smart-verkko, johon haluat liittyä, ja valitse OK.
Lyhyen viiveen jälkeen näyttöön avautuu ponnahdusikkuna merkiksi siitä, että verkko on määritetty. Sulje ikkuna valitsemalla OK.

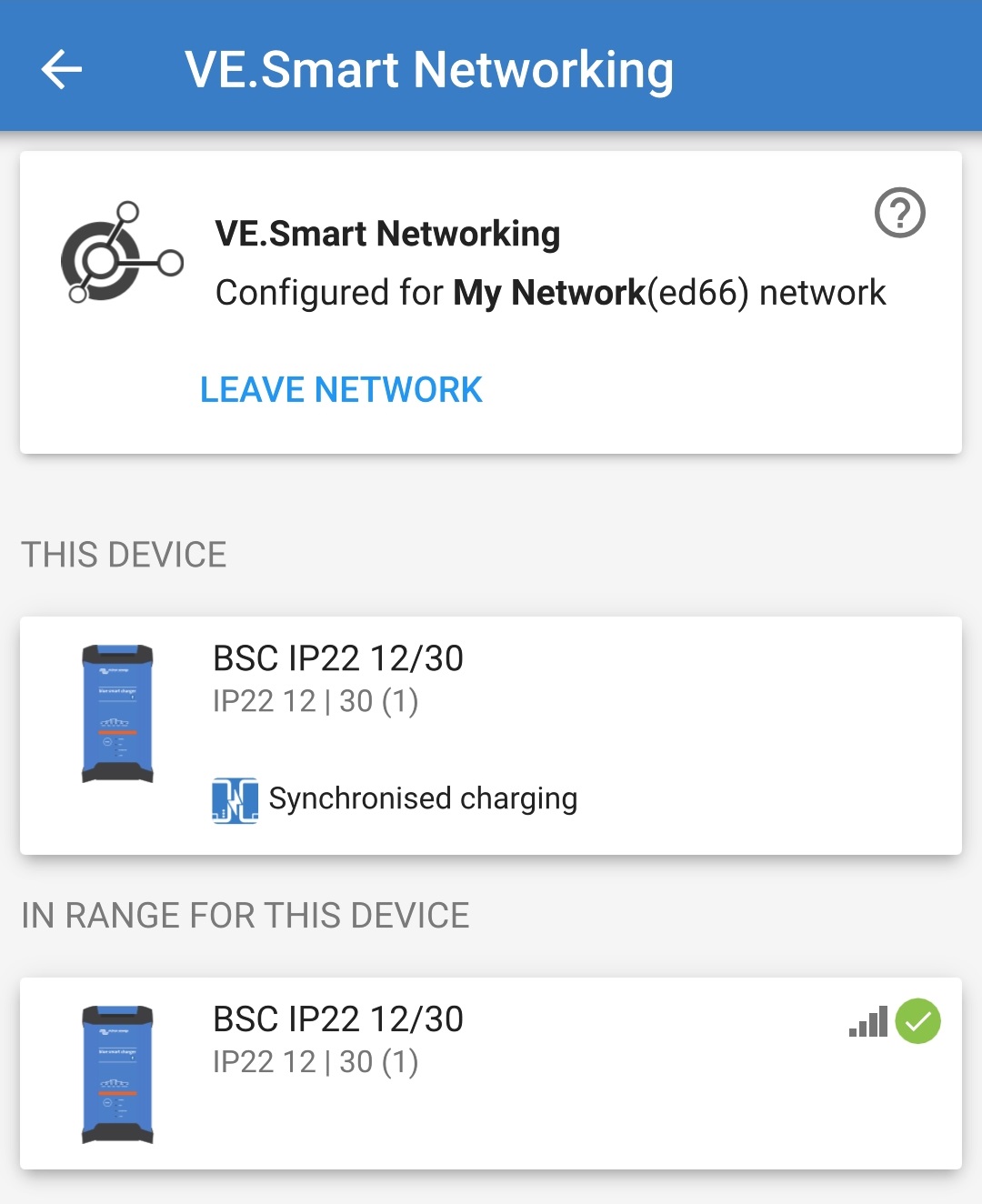

VE.Smart-verkon konfigurointitiedot näkyvät VE.Smart-verkkosivulla.
Järjestelmissä, joissa on muita VE.Smart-yhteensopivia latureita yhdistettynä samaan akkuun/akkuryhmään, toista vaiheet 9–17 lisätäksesi jäljellä olevat laturit samaan VE.Smart-verkkoon.
VE.Smart-verkko on nyt konfiguroitu. Kun VE.Smart-verkko on käytössä:
1. VE.Smart-verkon symboli tulee näkyviin STATUS-näytön oikeaan yläkulmaa (kaikille VE.Smart-verkon laitteille).
2. Laturin aktiivisen lataustilan merkkivalo (BULK, ABS, FLOAT ja STORAGE) vilkkuu (sammuu) ajoittain 4 s välein.

Huomautus

Kaikilla samassa VE.Smart-verkossa olevilla latureilla on oltava samat latausasetukset, sillä isäntälaturi voi vaihtua dynaamisesti.

8.4. Virransyöttötila

Blue Smart IP22 Charger -Mallisto soveltuu käytettäväksi myös tasavirtaa syöttävänä virtalähteenä kuormille joko akku kytkettynä tai ilman akkua.

Kun laturia käytetään tasavirtaa syöttävänä virtalähteenä, suosittelemme aktivoimaan virtalähdetilan, joka poistaa käytöstä sisäisen latauslogiikan ja syöttää kuormille vakiota (määritettävää) tasavirtajännitettä.

Virtalähdetilan päällekytkentä:

Kytke Blue Smart IP22 Charger -laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua lataustilaa osoittavat merkkivalot syttyvät.
Avaa VictronConnect-sovellus Bluetooth-laitteella (matkapuhelin tai tabletti), valitse Blue Smart IP22 Charger laiteluettelon Paikallinen-sivulta ja muodosta yhteys laitteeseen (oletusarvoinen PIN-koodi lukee laturin back-tarrassa, mutta jos tarraa ei ole, koodi on 000000).
Avaa asetussivu valitsemalla Asetukset-kuvake (oikeassa yläkulmassa oleva hammaspyöräkuvake).

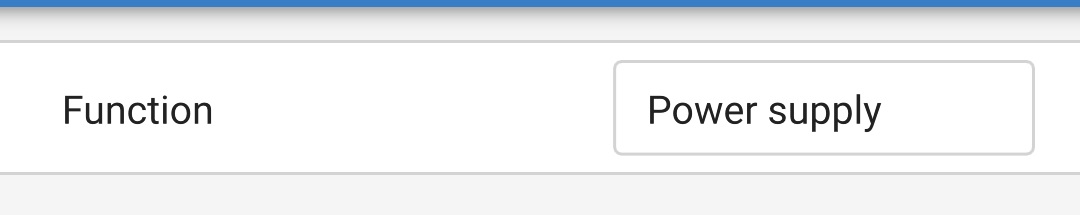

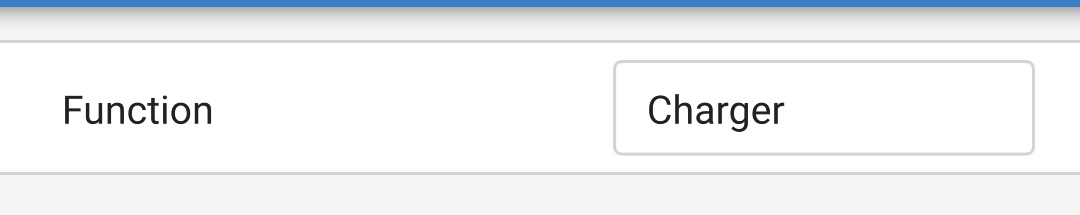

Valitse toiminto-kentässä Laturi avataksesi toiminnon ponnahdusikkunan.

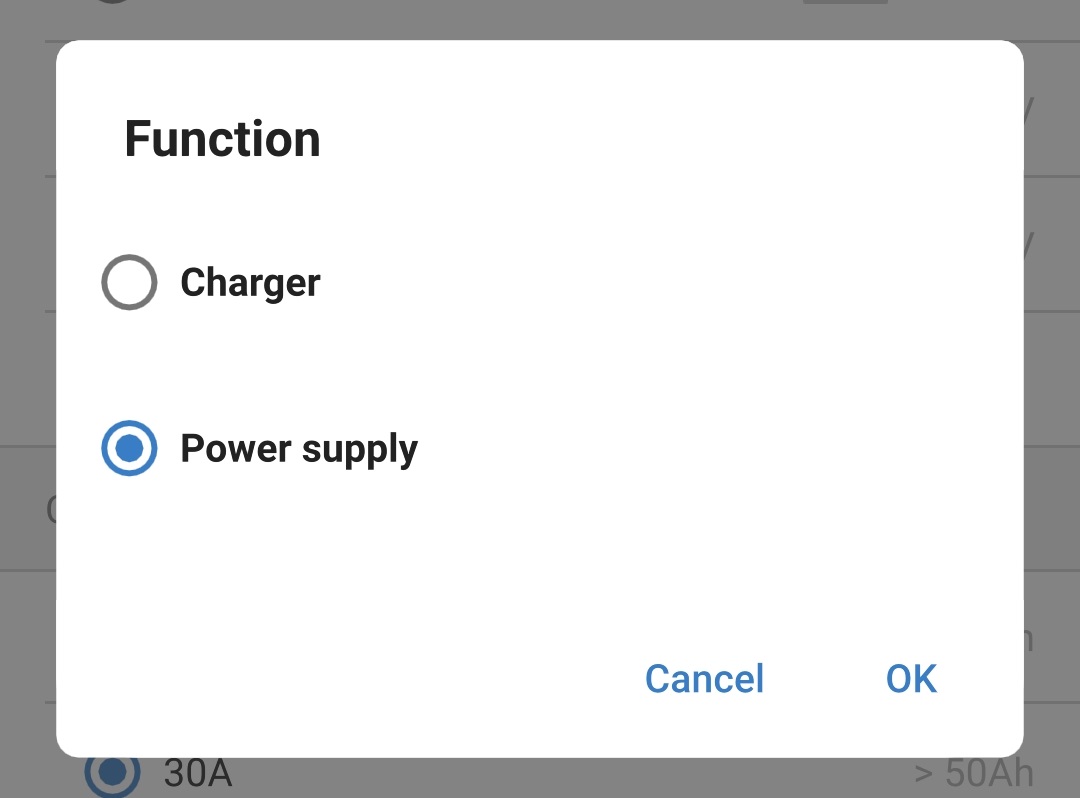

Valitse toiminto-ponnahdusikkunassa Virtalähde ja valitse sitten OK.
Hetken kuluttua merkkivalot BULK, ABS, FLOAT ja STORAGE syttyvät merkiksi siitä, että laturi-toiminto on kytketty pois ja virtalähdetila on nyt käytössä.
Säädä tarvittaessa lähtöjännite ja/tai maksimivirran raja.
Virtalähdetila on nyt käytössä ja määritetty:
