4. Funzionamento
4.1. Procedimento di avvio e arresto
Nota: Si presuppone che l’installazione sia stata effettuata seguendo la corretta procedura e che la polarità della batteria e del FV siano state testate e confermate dall’installatore. Tali test della polarità sono una parte essenziale del procedimento di installazione, ma non dovrebbero essere necessari per il normale procedimento di avvio e arresto.
4.1.1. Avvio
Collegare velocemente il fusibile di interruzione o l’isolamento del carico sul lato CC per fornire potenza CC ai morsetti della batteria dell’unità.
Attivare il collegamento del modulo FV all’unità.
Accendere l’unità mediante l’interruttore on/off, sito sulla sinistra della parte inferiore della carcassa, girandolo verso di sé per la posizione ON.
Durante l’accensione sullo schermo appaiono i dettagli del prodotto, la versione del firmware e gli eventuali errori di avvio rilevati.
Quindi l’unità diventa operativa (se correttamente configurata).
4.1.2. Arresto
Spegnere l’unità mediante l’interruttore off/off, sito sulla sinistra della parte inferiore della carcassa. Girarlo verso il lato opposto a quello in cui ci si trova per la posizione OFF.
Disattivare il collegamento del modulo FV all’unità.
Scollegare velocemente il fusibile di interruzione o l’isolamento del carico sul lato CC che fornisce potenza CC ai morsetti della batteria.
Nota: dopo l’arresto, all’interno del prodotto e nei morsetti potrebbero essere ancora presenti delle pericolose tensioni residue. Non aprire mai la carcassa del prodotto e non toccare mai i morsetti scoperti.
4.2. Display del dispositivo
L’unità possiede uno schermo LCD, che mostra le informazioni di funzionamento. Lo schermo mostra ciclicamente le schermate più importanti ogni pochi secondi.
Schermata di Avvio
Quando si accendono per la prima volta le unità, mostra firmware, numero di serie e dettagli del modello finché l’unità esegue i test automatici.

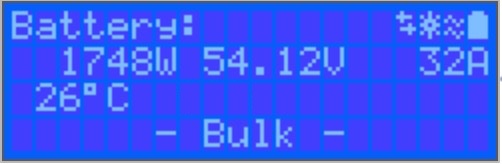

Batteria:
Potenza batteria, Corrente, Tensione CC, Temperatura (*), Stato della batteria (ad es., scarica, massa, assorbimento, mantenimento, ecc.).
(*) Questi elementi sono visibili solo se sono disponibili i dati.
Fotovoltaico 1
Potenza, Tensione e Corrente Solare, kWh giornalieri e rendimento totale.
Tracciatori Fotovoltaici aggiuntivi del MPPT
Tracciatori fotovoltaici aggiuntivi mostreranno gli stessi valori indicati più sopra, se disponibili su schermi aggiuntivi.
Errori, Avvisi e Allarmi
Il sistema mostra le notifiche dei codici come richiesto. Vedere la risoluzione dei problemi per ulteriori informazioni.
Nell’angolo in alto a destra del display si trovano le icone delle informazioni del sistema.
Comunicazione su qualsiasi interfaccia (ad es., Bluetooth, VE.Can, ecc.) | |
Bluetooth attivo: il colore dell’icona cambia quando è collegato | |
MPPT attivo | |
(Lampeggiante) Errore o Avviso | |
Batteria, pieno corrisponde alla tensione, lampeggia quando vuota |
4.3. STATO - Informazioni in tempo reale
MPPT [numero modello] conferma il dispositivo connesso. Se si desidera, si può anche impostare un nome cliente.
L’icona “Calibro” del caricabatterie solare mostra la potenza dinamica in tempo reale in uscita dal campo solare. Rispetto alla tensione del Pannello Solare, tenete presente che il caricabatterie solare funzionerà solamente quando la tensione del pannello si trovi a più di 5 V al di sopra della tensione della batteria.
Batteria - Tensione La misurazione della tensione viene effettuata ai morsetti della batteria del caricabatterie solare.
Batteria - Corrente Questa lettura mostra il flusso di corrente che scorre verso i terminali della batteria del caricabatterie solare o che viene prelevato da essi. Nel caso dei caricatori solari 100/20 o più piccoli, che hanno un’uscita di carico dedicata, un segno positivo nella lettura della corrente indica che la stessa entra nella batteria, mentre un segno negativo indica che la corrente è assorbita dalla batteria.
Batteria - Stato:
Massa: Durante questa fase il regolatore invia quanta più corrente di carica possibile per ricaricare rapidamente le batterie. Quando la tensione della batteria raggiunge il valore della tensione di assorbimento, il regolatore attiva la fase di assorbimento.
Assorbimento: In questa fase il controller passa alla modalità a tensione costante, durante la quale viene applicata una tensione di assorbimento preimpostata, adatta al tipo di batteria (vedere la sezione 4.1 Impostazioni della batteria, più avanti). Quando la corrente di carica scende al di sotto della corrente di coda e/o è trascorso il tempo di assorbimento preimpostato, la batteria è completamente carica. Il Controller passa alla fase di Mantenimento. La corrente di coda è di 1 A per i modelli 100/20 e più piccoli; e di 2 A per i modelli più grandi. (Quando si esegue un’equalizzazione automatica, anche questo sarà registrato come “Assorbimento”).
Mantenimento: Durante questa fase, alla batteria è applicata la tensione di mantenimento per mantenerla in uno stato di carica completa. Quando la tensione della batteria scende al di sotto della tensione di mantenimento per almeno 1 minuto, si attiva un nuovo ciclo di carica.
Equalizzazione: Appare quando si preme “Inizia equalizzazione ora” nelle impostazioni della batteria. Il caricabatterie applica la tensione di equalizzazione alla batteria finché il livello della corrente rimane al di sotto dell’8 % (Gel o AGM) o del 25 % (piastre tubolari) della corrente di massa.
* Elementi del menù disponibili solo per i modelli di MPPT con uscita del carico (100/20 e più piccoli).
Uscita del carico on/off La funzione dell'interruttore di uscita del carico è quella di scollegare il carico quando la batteria è a bassa potenza, per evitare di danneggiarla. Per gli algoritmi di commutazione del carico disponibili, vedere la sezione di configurazione (4.2 più avanti).
Corrente di carico Questo mostra la corrente che viene assorbita da dispositivi elettronici, illuminazione, frigorifero, ecc.
Perché la lettura dell’uscita di carico sia affidabile, tutti i carichi devono essere cablati direttamente all’uscita di carico, compresi i morsetti negativi. Vedere il manuale o rivolgersi all’installatore per maggiori dettagli.
È meglio collegare alcuni carichi (specialmente inverter) direttamente alla batteria. In questi casi, l’uscita di carico non mostra una lettura affidabile: la corrente assorbita dall’inverter, ad esempio, non sarà compresa. Prendete in considerazione l’aggiunta di un monitor batteria BMV, che misurerà tutta la corrente che va verso la batteria o che viene prelevata da essa, compresi i carichi collegati direttamente alla batteria... non solo i terminali di uscita del carico del regolatore di carica.
Si sta caricando la mia batteria?
La batteria sarà caricata quando la potenza disponibile proveniente dai pannelli FV ecceda la potenza assorbita dai carichi (lampade, frigorifero, inverter, ecc.).
Si potrà sapere se questo è il caso solamente grazie a dei Regolatori di Carica che abbiano tutti i carichi collegati ai morsetti dell’uscita di carico. Ricordate: i carichi collegati direttamente alla batteria non possono essere monitorati dal Caricabatterie Solare.
4.4. Cronologia - Grafico a trenta giorni
(L’icona quadrata frammentata (in alto a sinistra) consente di cambiare le schermate della presentazione da “ritratto” a “paesaggio”).
Si rappresenta graficamente un prospetto dell’attività degli ultimi 30 giorni. Fate scorrere la barra verso destra o verso sinistra per vedere l’attività di uno qualsiasi dei 30 giorni precedenti.
Il registro giornaliero mostra:
Ceduta: L’energia convertita quel giorno.
P max: La potenza massima registrata durante il giorno.
T max: La tensione massima del modulo FV durante il giorno.
Cliccando su qualsiasi giorno/barra del grafico, si amplieranno le informazioni per mostrare l’ora dell’indicatore di carica, sia in ore che in minuti, e una percentuale della carica “giornaliera”. Questo grafico offre una rappresentazione a colpo d’occhio di quanto tempo passa il proprio caricabatterie in ognuna delle tre modalità: Caricamento / Assorbimento / Mantenimento.
Suggerimento! Potete usare i tempi di carica per sapere se il modulo FV è correttamente dimensionato per le vostre necessità. Un sistema che non arriva mai al “Mantenimento” potrebbe richiedere più pannelli, o forse potrebbe essere ridotto il carico?
È possibile esportare la cronologia come file separato da virgole (.csv), cliccando sui tre punti collegati in alto a destra della schermata della cronologia:
Questo è un esempio dei dati esportati per 3 di 30 giorni:
Tensione Batteria
La prima cifra mostra la tensione massima della batteria per la giornata, la cifra che segue è la tensione minima della batteria.
Errori
Mostra il numero di errori (se presenti) per la giornata, per vedere i codici di errore fare clic sul punto arancione. Vedere Codici di errore caricabatterie solare MPPT. (Per vedere gli errori, potrebbe essere necessario far scorrere il display sul dispositivo).
Totale
Questo mostra l'energia totale convertita dall'impianto e non è reimpostabile.
Dalla reimpostazione
Questo mostra quanta energia è stata convertita dall'impianto dall'ultima reimpostazione.
4.5. Protezioni e riavvii automatici
4.5.1. Alta tensione batteria
Ridurre la tensione di ingresso in CC e/o verificare se nel sistema sia presente una batteria difettosa o un caricabatterie solare difettoso. Dopo un arresto dovuto ad alta tensione della batteria, l’ unità attenderà 30 secondi e poi riproverà l’avvio appena la tensione della batteria sia scesa a un livello accettabile.
4.5.2. Temperatura alta
Un’alta temperatura ambiente o una persistente alta corrente di carica potrebbero fare in modo che il MPPT riduca l’uscita ed anche un eventuale arresto per surriscaldamento. Il MPPT si riavvia quando la temperatura scende fino all’intervallo specificato.
4.6. Manutenzione
Il caricatore solare non necessita una manutenzione periodica. Gli utenti non qualificati non devono tentare di aprire la carcassa del prodotto.
