7. Appendice
7.1. Appendice B: Diagrammi di blocco
7.2. Appendice C: Esempio di schema del sistema e schema di cablaggio

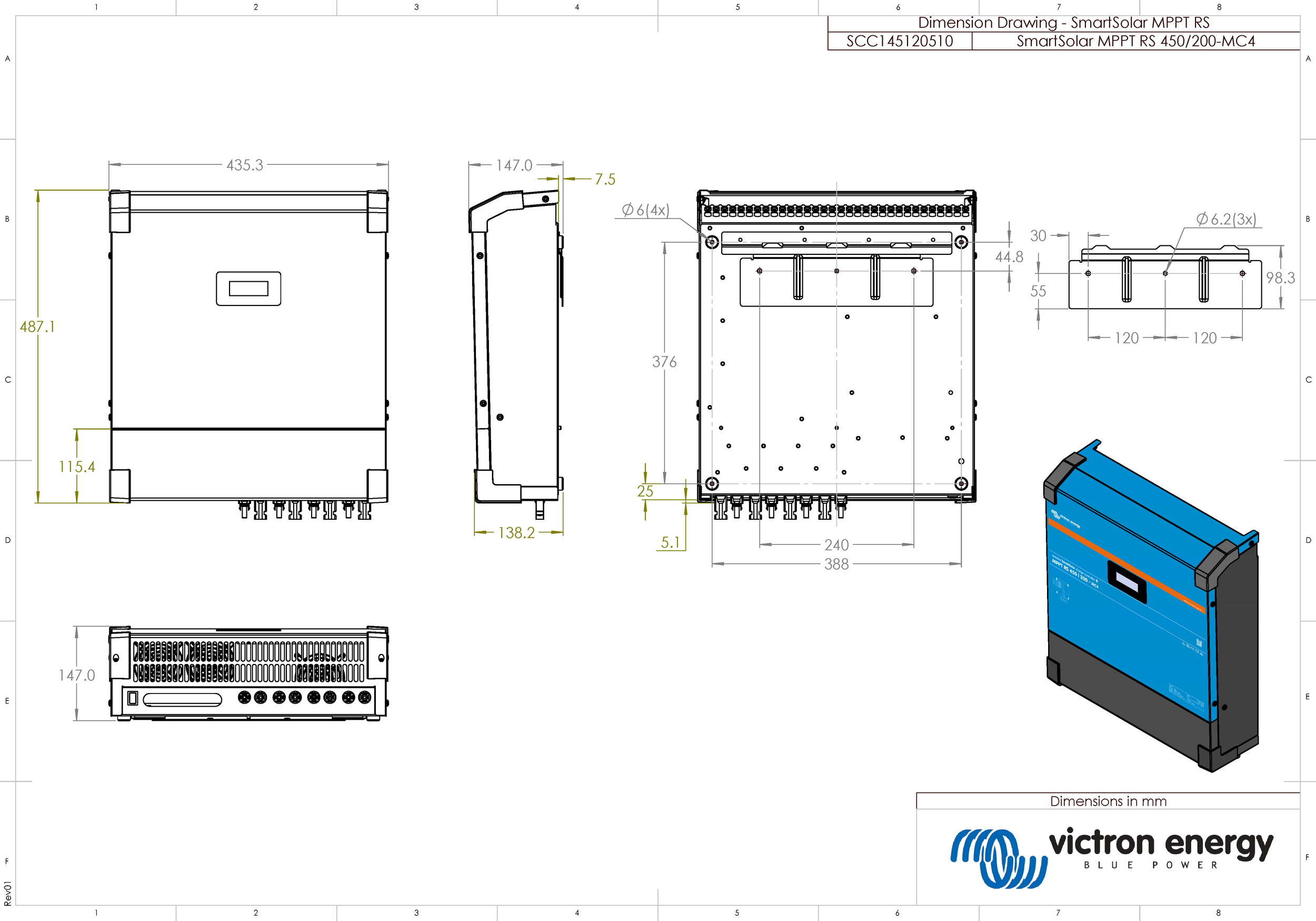

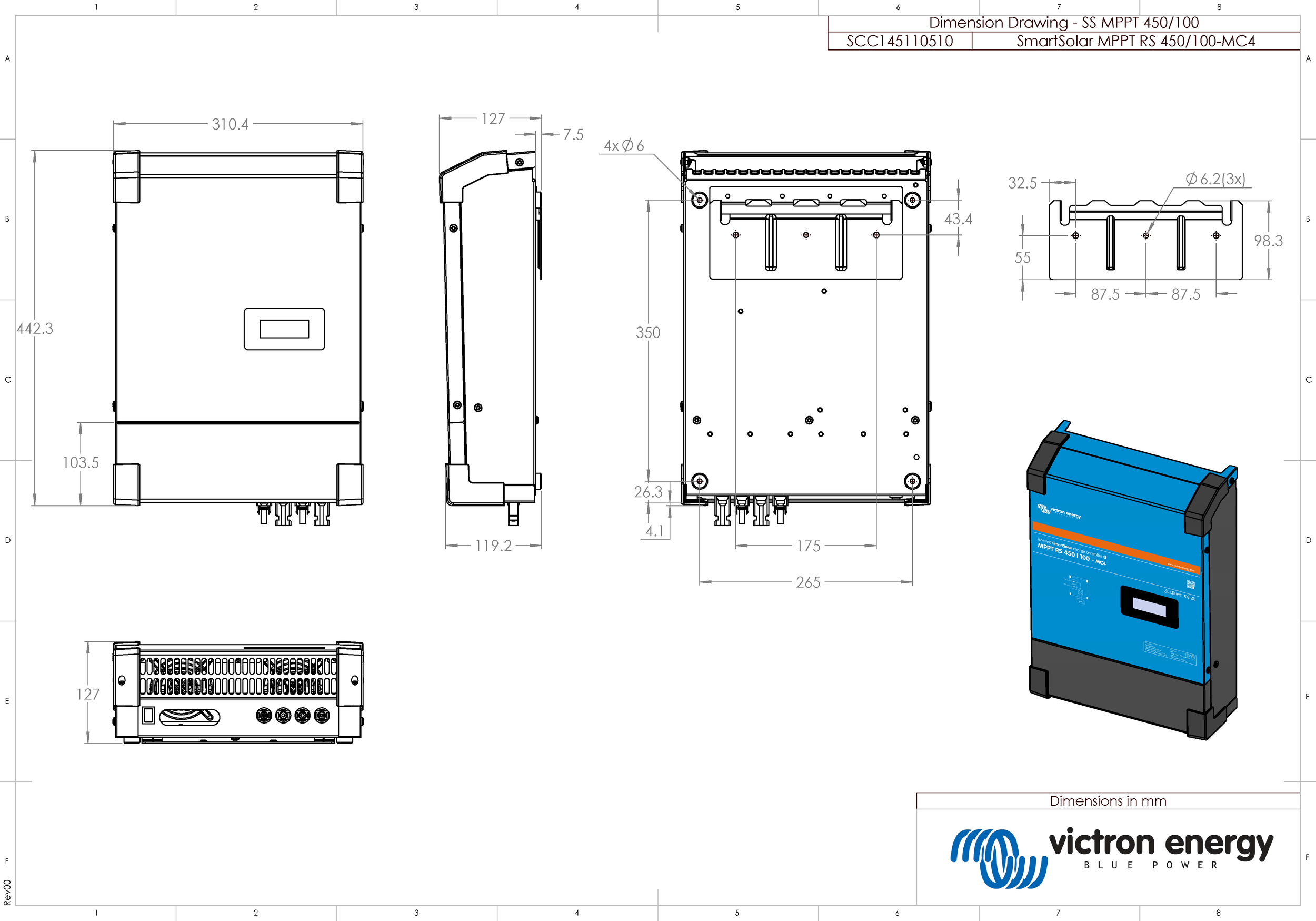

7.3. Appendice D: Dimensioni
7.4. Codici Errore
7.4.1. Errore 2: Tensione batteria troppo alta
Questo errore sparirà automaticamente quando cali la tensione della batteria. Questo errore può essere causato da un altro dispositivo di carica collegato alla batteria o da un guasto del regolatore di carica.
7.4.2. Errore 3, Errore 4: Guasto del sensore remoto della temperatura
Verificare che il connettore T-sense sia correttamente collegato a un sensore remoto della temperatura. Possibili cause: il connettore remoto T-sense è collegato a BAT+ o a BAT-morsetto. Questo errore sparirà automaticamente quando si esegua una connessione corretta.
7.4.3. Errore 5: Guasto del sensore remoto della temperatura (perso collegamento)
Verificare che il connettore T-sense sia correttamente collegato a un sensore remoto della temperatura. Questo errore non sparirà automaticamente.
7.4.4. Errore 6, Errore 7: Guasto del rilevamento remoto della tensione batteria
Verificare che il connettore V-sense sia correttamente collegato ai morsetti della batteria. Possibili cause: il connettore remoto V-sense è collegato con polarità inversa al BAT+ o a BAT-morsetti.
7.4.5. Errore 8: Guasto del rilevamento remoto della tensione batteria (perso collegamento)
Verificare che il connettore V-sense sia correttamente collegato ai morsetti della batteria.
7.4.6. Errore 11: Tensione di ondulazione della batteria elevata
L’alta ondulazione in CC, generalmente, è provocata da un cavo di connessione in CC allentato e/o da un cablaggio in CC troppo sottile. Dopo che l’inverter si sia arrestato per alta tensione di ondulazione in CC, attenderà 30 secondi e poi si riavvierà.
Dopo tre riavvii seguiti da un arresto per alta ondulazione in CC entro 30 secondi dal riavvio, l’inverter si arresterà e rimarrà spento. Per riavviare l'inverter, spegnerlo e poi riaccenderlo.
Un’alta ondulazione in CC persistente riduce l’aspettativa di vita dell’inverter
7.4.7. Errore 14: Bassa temperatura della batteria
Il caricabatterie si è arrestato per evitare la carica di batterie LiFePO4 a bassa temperatura, giacché danneggerebbe le celle.
7.4.8. Errore 17: Regolatore surriscaldato malgrado la ridotta corrente di uscita
Questo errore sparirà automaticamente quando si raffreddi il caricabatterie. Controllare la temperatura ambiente e se siano presenti ostruzioni vicino al dissipatore.
7.4.9. Errore 18: Sovratensione del regolatore
Questo errore sparirà automaticamente. Se l’errore non si annulla automaticamente, scollegare il regolatore di carica da tutte le fonti di alimentazione, attendere 3 minuti e ricollegarlo. Se l’errore persiste, il regolatore di carica potrebbe essere guasto. Una causa di questo errore può essere l’aver acceso un carico molto grande sul lato batteria.
7.4.10. Errore 20: Tempo massimo della massa superato
Caricabatterie solari
La protezione del massimo tempo di massa è una caratteristica di cui erano dotati i primi caricabatterie prodotti (2015 o precedenti) e che fu poi eliminata.
Se appare tale errore, aggiornare il firmware all’ultima versione.
Se l’errore persiste, eseguire un ripristino ai valori di fabbrica della configurazione e poi riconfigurare il caricabatterie solare.
Caricabatterie CA
Questa protezione è attiva per difetto nello Skylla-i e nello Skylla IP44.
Questo errore si verifica quando non si raggiunge la tensione di assorbimento della batteria dopo 10 ore di carica.
La caratteristica di questa protezione di sicurezza è quella di rilevare una cella cortocircuitata e arrestare la carica.
7.4.11. Errore 22, 23: Guasto del sensore interno della temperatura
Le misurazioni interne della temperatura sono fuori intervallo. Scollegare tutti i cavi e ricollegarli per riavviare l’unità. Questo errore non sparirà automaticamente. Se l’errore persiste, rivolgersi al venditore, giacché potrebbe essere presente un difetto dell’hardware.
7.4.12. Errore 26: Morsetto surriscaldato
Morsetti di alimentazione surriscaldati, controllare il cablaggio, compreso il tipo di cavi e di fili e/o, se possibile, serrare i bulloni.
Questo errore sparirà automaticamente.
7.4.13. Errore 27: Cortocircuito del caricabatterie
Questo errore sparirà automaticamente. Se l’errore non si annulla automaticamente, scollegare il regolatore di carica da tutte le fonti di alimentazione, attendere 3 minuti e ricollegarlo. Se l’errore persiste, il regolatore di carica potrebbe essere guasto.
7.4.14. Errore 28: Problema di livello di potenza
Questo errore non sparirà automaticamente.
Scollegare tutti i cavi e ricollegarli. Se l’errore persiste, il regolatore di carica potrebbe essere guasto.
Tenere presente che questo errore è stato introdotto nella v1.36. Quando si esegue un aggiornamento, pertanto, potrebbe sembrare che il problema sia causato proprio da tale aggiornamento del firmware, sebbene non lo sia. Il caricabatterie solare non rendeva già al 100 % prima dell’aggiornamento e l’averlo aggiornato alla v1.36 o successiva ha solo reso più visibile il problema. L’unità deve essere sostituita.
7.4.15. Errore 29: Protezione contro sovraccarica
Questo errore sparirà automaticamente. Questa protezione rileva la tensione batteria reale e la compara con quella delle impostazioni. Se la tensione reale è superiore a quella impostata, arresta tutto per isolare la batteria dal resto dell’unità. Per prima cosa, controllare le impostazioni della batteria (tensioni di assorbimento/mantenimento) per vedere se sono corrette. Un’altra possibile causa è una configurazione sovradimensionata del modulo FV: se sono presenti troppi pannelli collegati in serie, la tensione batteria non può essere ridotta ulteriormente. Consigliamo di modificare il cablaggio del pannello FV per ridurre la tensione FV.
7.4.16. Errore 33: Sovratensione FV
Questo errore sparirà automaticamente quando la tensione del fotovoltaico scenda fino al limite di sicurezza. Questo errore indica che la configurazione del modulo FV, rispetto alla tensione del circuito aperto, è critica per questo caricabatterie. Controllare la configurazione e, se necessario, riorganizzare i pannelli.
7.4.17. Errore 34: Sovracorrente FV
La corrente proveniente dal pannello solare ha superato i 75 A. Questo errore può essere causato da un guasto interno del sistema. Scollegare il caricabatterie da tutte le fonti di alimentazione, attendere 3 minuti e ricollegarlo. Se l’errore persiste, il regolatore potrebbe essere guasto. Rivolgersi al venditore.
7.4.18. Errore 35: Sovrapotenza FV
Indica che la tensione del pannello è troppo alta, se combinata con la tensione batteria desiderata. Ridurre la tensione FV eliminando dei pannelli dalla stringa o cablandoli nuovamente in parallelo.
7.4.19. Errore 38, Errore 39: Arresto entrata FV
Per proteggere la batteria dall'eccesso di carica, l'entrata del pannello viene cortocircuitata.
Possibili cause di questo errore:
La Tensione batteria (12/24/48 V) è impostata, o rilevata automaticamente, in modo erroneo. Utilizzare VictronConnect per disattivare il rilevamento automatico e impostare la Tensione Batteria su una tensione prefissata.
Alla batteria è collegato un altro dispositivo, configurato con una tensione più alta. Ad esempio, un MultiPlus configurato per compensare a 17 Volt, mentre nel MPPT non è presente tale configurazione.
La batteria è scollegata mediante un interruttore manuale. Preferibilmente il caricabatterie dovrebbe essere spento prima di scollegare la batteria, al fine di evitare un eccesso di tensione nell’uscita del caricabatterie. Se necessario, la regolazione del relè della tensione per la protezione del FV deve essere incrementata, aumentando il punto di regolazione della tensione di equalizzazione (nota: in questo caso, l'equalizzazione non deve per forza essere attiva).
La batteria viene scollegata mediante un relè di carica al litio collegato all’uscita “consenti carica” di un BMS. Consigliamo di cablare questo segnale al Morsetto remoto del caricabatterie, per spegnerlo dolcemente, evitando di provocare un eccesso di tensione.
Ripristino errori:
Errore 38: Per prima cosa, scollegare i pannelli solari e la batteria. Attendere 3 minuti e ricollegare prima la batteria e poi i pannelli.
Errore 39: Il caricabatterie riprende automaticamente il funzionamento quando la tensione batteria cade al di sotto dell’impostazione della sua tensione massima (in genere, tensioni di Equalizzazione o di Assorbimento), per le versioni da 250 V, oppure al di sotto della tensione di mantenimento per tutte le altre unità. Il ripristino del guasto potrebbe impiegare alcuni minuti.
Se l’errore persiste, il regolatore di carica potrebbe essere guasto.
7.4.20. Errore 40: L’entrata FV non si è arrestata
Se il caricabatterie non può spegnere l’entrata FV entra in una modalità di sicurezza, al fine di proteggere la batteria da sovraccarica o i morsetti batteria da alta tensione. A tale fine, il caricabatterie smette di caricare e scollega la sua uscita. Il caricabatterie si guasta.
7.4.21. Errore 41: Arresto inverter (isolamento FV)
Resistenza dell’isolamento del pannello FV troppo bassa. Controllare il cablaggio del modulo FV e l’isolamento del pannello: una volta risolto il problema, l’inverter si riavvia automaticamente.
7.4.22. Errore 42: Arresto inverter (Guasto a terra)
La corrente dispersa a terra supera il limite consentito di 30 mA. Controllare il cablaggio del modulo FV e l’isolamento del pannello. Questo errore non sparirà automaticamente. Controllare l’impianto e riavviare l’unità mediante l’interruttore di potenza.
7.4.23. Errore 43: Arresto inverter (Guasto a terra)
La differenza di tensione tra Neutro e Terra è troppo alta.
Inverter o Multi (non collegato alla rete):
Il relè di massa interno è attivo ma la tensione nel relè è troppo alta. Il relè potrebbe essere danneggiato.
Multi (collegato alla rete):
Manca il cavo di terra dell’impianto oppure non è collegato correttamente.
Linea e Terra sono state scambiate nell’impianto.
Questo errore non sparirà automaticamente. Controllare l’impianto e riavviare l’unità mediante l’interruttore di potenza.
7.4.24. Errore 50, Errore 52: Sovraccarico dell'inverter, Corrente di picco dell'inverter
Alcuni carichi, quali ad esempio motori o pompe, assorbono forti correnti di punta durante l'avviamento. In tali circostanze, può accadere che la corrente di avviamento superi la regolazione del relè di sovracorrente dell'inverter. In questo caso, la tensione di uscita diminuirà rapidamente per limitare la corrente di uscita dell'inverter. Se la regolazione del relè di sovracorrente viene superata continuamente, l'inverter si arresta: attendere 30 secondi e poi riavviare.
Per un breve periodo, l’Inverter può fornire più potenza di quella del livello nominale. Se si supera tale periodo, l’inverter si arresta.
Dopo tre riavvii seguiti da un altro sovraccarico entro 30 secondi dal riavvio, l’inverter si arresterà e rimarrà spento. Per riavviare l'inverter, spegnerlo e poi riaccenderlo.
Se l’errore persiste, ridurre il carico nel morsetto in uscita CC, spegnendo o scollegando gli elettrodomestici.
7.4.25. Errore 51: Temperatura inverter troppo elevata
Un’alta temperatura ambiente o un carico alto persistente potrebbero provocare un arresto per surriscaldamento. Ridurre il carico e/o spostare l’inverter a una zona più ventilata e controllare che non siano presenti ostruzioni vicino alle prese del ventilatore.
L’inverter si riavvierà trascorsi 30 secondi. L’inverter non rimarrà spento dopo vari tentativi.
7.4.26. Errore 53, Errore 54: Tensione in uscita dell'inverter
Se la tensione batteria sta diventando bassa e si collega un grande carico all’uscita CA, l’inverter non è in grado di conservare l’adeguata tensione in uscita. Ricaricare la batteria o ridurre i carichi CA perché possa continuare a funzionare.
7.4.27. Errore 55, Errore 56, Errore 58: Test automatico dell’inverter non riuscito
L’inverter esegue dei test di diagnosi prima di attivare la sua uscita. Se uno di tali test non riesce, appare un messaggio di errore e l’inverter non si accende.
Per prima cosa, tentare di riavviare l'inverter, spegnendolo e poi riaccendendolo. Se l’errore persiste, l’inverter potrebbe essere guasto.
7.4.28. Errore 57: Tensione CA dell’inverter in uscita
Prima di accendere l’inverter, è già presente tensione CA nel morsetto di uscita CA. Controllare che l’uscita CA non sia collegata a una presa di alimentazione o a un altro inverter.
Questo errore non sparirà automaticamente. Controllare l’impianto e riavviare l’unità mediante l’interruttore di potenza.
7.4.29. Notifica 65: Avviso di comunicazione
La comunicazione con uno regolatori in parallelo è stata persa. Per disattivare l'avviso, spegnere e riaccendere il regolatore.
7.4.30. Notifica 66: Dispositivo incompatibile
Il regolatore è in parallelo con un altro regolatore che possiede impostazioni differenti e/o un differente algoritmo di carica.
Assicurarsi che tutte le impostazioni siano uguali e aggiornare il firmware di tutti i caricabatterie all'ultima versione
7.4.31. Errore 67: Perso collegamento BMS
Il caricabatterie è configurato per essere controllato da un BMS, ma non riceve nessun messaggio di controllo da un BMS. Il caricabatterie interrompe la carica per precauzione di sicurezza.
Questo errore appare solo quando è disponibile energia fotovoltaica e il caricabatterie solare è pronto per iniziare la carica. Non appare di notte. Se si verifica un problema permanente, l’errore appare ogni mattina ma sparisce ogni sera.
Controllare la connessione tra il caricabatterie e il BMS.
Come riconfigurare il caricabatterie in modalità autonoma
I nostri Caricabatterie e Caricabatterie solari si configurano automaticamente per essere controllati da un BMS quando sono collegati a uno, sia direttamente che mediante un Dispositivo GX. E tale impostazione è semi-permanente: spegnere e accendere il caricabatterie non la cancella.
Ecco cosa fare per far ritornare il caricabatterie al funzionamento autonomo, ad es., non controllato da un BMS:
Caricabatterie solari VE.Can: entrare nel menù configurazione e cambiare l’impostazione “BMS” da “S” a “N” (elemento configurazione 31).
Caricabatterie solari VE.Direct: ripristinare il caricabatterie ai valori di fabbrica mediante VictronConnect e poi riconfigurarlo.
7.4.32. Errore 68: Errore di configurazione della rete
È valido per gli MPPT SmartSolar/BlueSolar VE.Can (versione firmware v1.04 o successiva) e gli MPPT SmartSolar VE.Direct (versione firmware v1.47).
Per eliminare l’errore degli MPPT SmartSolar VE.Direct, aggiornare il firmware alla versione v1.48 o successiva.
Per eliminare l’errore degli MPPT SmartSolar/BlueSolar VE.Can, aggiornare il software. Se l’errore persiste significa che il caricabatterie è collegato sia con un cavo VE.Direct che con un VE.Can. Tale collegamento non è supportato. Eliminare uno dei due cavi. L’errore sparisce e il caricabatterie riprende il suo normale funzionamento in un minuto.
7.4.33. Errore 114: Temperatura CPU troppo elevata
Questo errore sparirà quando si raffreddi la CPU. Se l’errore persiste, controllare la temperatura ambiente e se siano presenti ostruzioni vicino ai fori delle prese d’aria dell’armadio del caricabatterie. Consultare il manuale con le istruzioni di montaggio rispetto al raffreddamento. Se l’errore persiste, il regolatore potrebbe essere guasto.
7.4.34. Errore 116: Dati di calibrazione persi
Se l’unità non funziona e appare un errore 116, l’unità è guasta e ci si deve rivolgere al proprio venditore per sostituirla.
Se l’errore è presente solo nei dati della cronologia e l’unità funziona normalmente, si può ignorare tranquillamente questo errore. Spiegazione: quando le unità si accendono per la primissima volta in fabbrica, non possiedono i dati di calibrazione e appare un errore 116. Ovviamente si dovrebbe eliminare tale errore, ma in principio le unità che escono dalla fabbrica hanno ancora tale errore nei dati della cronologia.
Modelli SmartSolar (ma non modelli BlueSolar): se si aggiorna il firmware alla v1.4x non si può più ritornare a una versione precedente. Se si cerca di tornare a un firmware precedente appare un errore 116 (dati calibrazione persi): la soluzione è installare nuovamente la v1.4x del firmware.
7.4.35. Errore 119: Dati delle impostazioni persi
Il caricabatterie non ha potuto leggere la sua configurazione e si è fermato.
Questo errore non sparirà automaticamente. Per ripristinare il suo funzionamento:
Per prima cosa, ripristinare ai valori di fabbrica. (in alto a destra in VictronConnect, cliccare sui tre puntini)
Scollegare il regolatore di carica da tutte le sorgenti di energia.
Attendere 3 minuti e riaccenderlo.
Riconfigurare il caricabatterie.
Si prega di riferire tale situazione al venditore Victron e di chiedergli di inoltrare il rapporto a Victron, giacché tale errore non dovrebbe mai apparire. Preferibilmente, allegare la versione del firmware e altre specifiche (URL del VRM, schermate di VictronConnect o similari).
7.4.36. Errore 121: Errore del tester
Se l’unità non funziona e appare un errore 121, l’unità è guasta e ci si deve rivolgere al proprio venditore per sostituirla. Se l’errore è presente solo nei dati della cronologia e l’unità funziona normalmente, si può ignorare tranquillamente questo errore. Spiegazione: quando le unità si accendono per la primissima volta in fabbrica, non possiedono i dati di calibrazione e appare un errore 121. Ovviamente si dovrebbe eliminare tale errore, ma in principio le unità che escono dalla fabbrica hanno ancora tale errore nei dati della cronologia.
7.4.37. Err 200, X95 - Errore di tensione CC interna
L'unità esegue una diagnostica interna quando attiva il convertitore CC-CC interno. Questo errore indica che qualcosa non va nel convertitore CC-CC.
Questo errore non sparirà automaticamente. Controllare l’impianto e riavviare l’unità mediante l’interruttore di potenza. Se l’errore persiste, l’unità potrebbe essere guasta.
7.4.38. Err 201 - Errore di tensione CC interna
Errore di misurazione della tensione CC interna, viene segnalato nel caso in cui la misurazione della tensione interna (alta) non corrisponda a determinati criteri. Significa che un circuito di misurazione all'interno dell'unità è rotto.
Assicurarsi di aggiornare il firmware almeno alla v1.08, giacché nei firmware precedenti i limiti erano troppo severi. Inoltre, potrebbe attivarsi erroneamente durante l'avvio del MPPT al mattino e durante lo spegnimento dello stesso alla sera.
L'unità poteva apparentemente funzionare bene prima dell'aggiornamento del firmware, ma in realtà è rotta, non è sicura per l'uso e, se non avesse già smesso di funzionare, avrebbe smesso di farlo presto. Ecco perché abbiamo aggiunto questo controllo interno.
Questo errore non sparirà automaticamente. Controllare l’impianto e riavviare l’unità mediante l’interruttore di potenza. Se l'errore persiste, l'unità è probabilmente guasta e deve essere inviata per la riparazione/sostituzione.
7.4.39. Err 203, Err 205, Err 212, Err 215 - Errore di tensione di alimentazione interna
L'unità esegue una diagnostica interna quando attiva la tensione di alimentazione interna. Questo errore indica che qualcosa non va in una tensione di alimentazione interna.
Questo errore non sparirà automaticamente. Controllare l’impianto e riavviare l’unità mediante l’interruttore di potenza. Se l’errore persiste, l’unità potrebbe essere difettosa.
