3. Installazione
3.1. Ubicazione del MPPT
Per un funzionamento ottimale, il MPPT deve essere posizionato su una superficie verticale piana. Per assicurare un funzionamento senza problemi, deve essere utilizzato in luoghi che riuniscano i seguenti requisiti: a) Non esporlo ad acqua, pioggia o umidità. b) Non esporlo alla luce diretta del sole. La temperatura ambiente dell’aria deve essere compresa fra -20 ºC e 40 ºC (umidità & 95 % senza condensa). c) Non ostruire le aperture di ventilazione. Lasciare almeno 30 centimetri di spazio sopra e sotto il MPPT. Quando l’unità si surriscalda, si spegne. Quando raggiunge un livello di temperatura sicuro, l’unità si riavvia automaticamente. Figura 1. Immagine termica delle zone di riscaldamento del MPPT RS che devono essere lasciate libere. | |
Questo prodotto contiene tensioni potenzialmente pericolose. Deve essere installato solamente sotto la supervisione di un installatore qualificato e che abbia ricevuto l’opportuna formazione, in base alle leggi locali. Si prega di contattare Victron Energy per ulteriori informazioni o per l’opportuna formazione | |

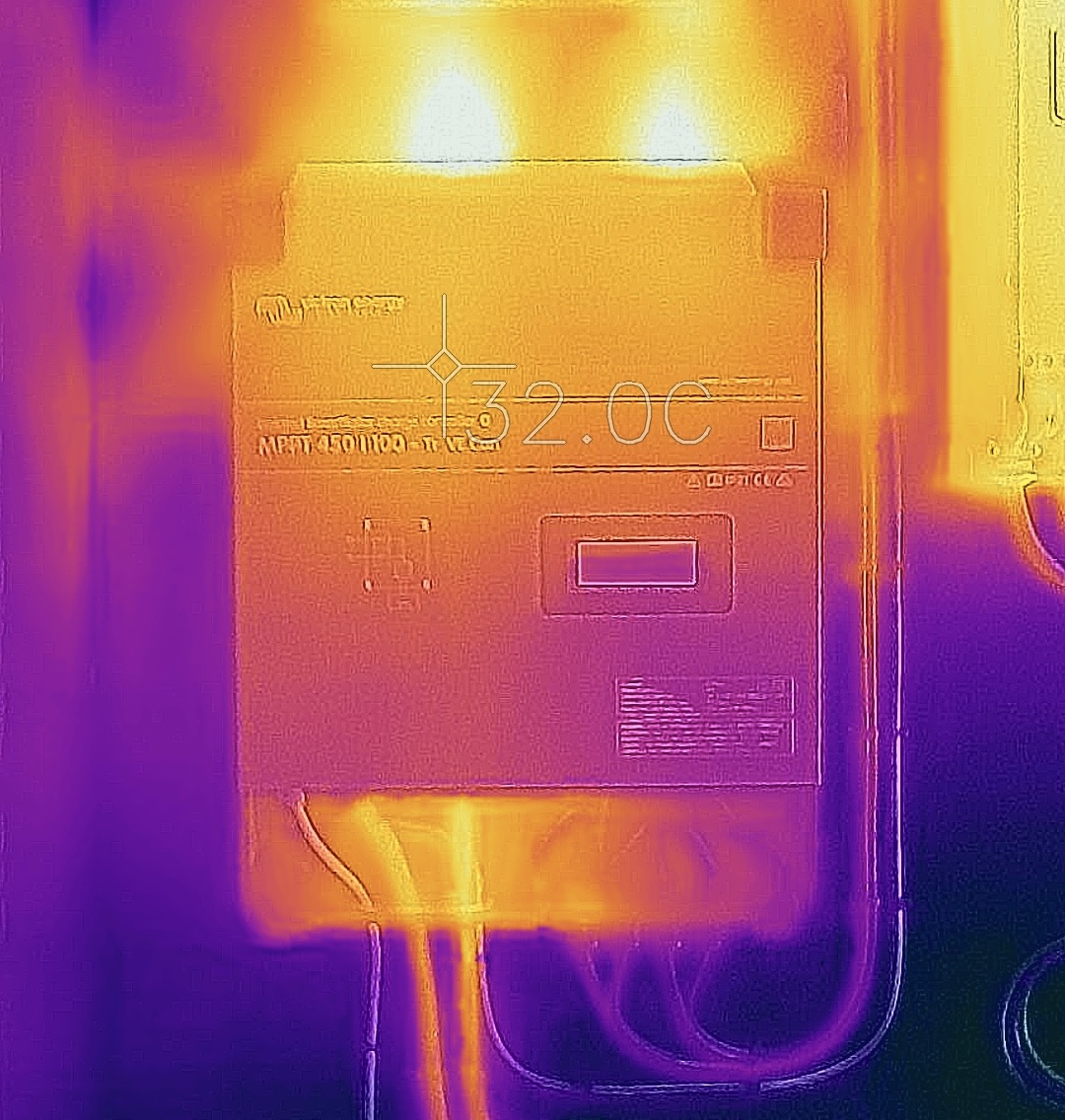

Una temperatura ambiente troppo elevata porta alle seguenti conseguenze: · Durata di vita ridotta. · Corrente di carica ridotta. · Potenza di picco ridotta o arresto completo del MPPT. Non posizionare mai il dispositivo direttamente sopra batterie al piombo acido. Il MPPT RS è predisposto per il montaggio a muro. Ai fini del montaggio, nella sezione posteriore della carcassa si trovano due fori ed un gancio. Il dispositivo deve essere montato in verticale, per consentire un raffreddamento ottimale. | |
Ai fini della sicurezza, installare il presente prodotto in un ambiente termo-resistente. Accertarsi che nelle immediate vicinanze non vi siano sostanze chimiche, elementi in materiale sintetico, tende e altri materiali tessili, ecc. | |
ImportanteRidurre al minimo la distanza tra il prodotto e la batteria, in modo da ridurre al massimo la perdita di tensione dei cavi. |
3.2. Messa a terra del MPPT, rilevamento di difetti di isolamento del modulo FV e notifica allarme di guasto a terra
Il RS verifica la presenza di un isolamento resistivo sufficiente tra FV+ e GND e tra FV- e GND.
In caso di resistenza inferiore alla soglia (che indica un guasto a terra), l'inverter si spegne e disattiva le uscite CA (l’MPPT continua a caricare la batteria, in quanto ciò non ha alcun impatto sulla sicurezza, grazie all'isolamento sul lato batteria).
Se si desidera ricevere una notifica di tale guasto mediante allarme sonoro e/o tramite e-mail, è necessario collegare anche un dispositivo GX (come il Cerbo GX). Le notifiche tramite e-mail richiedono una connessione Internet al dispositivo GX e la configurazione di un account VRM.
I conduttori positivi e negativi del modulo FV devono essere isolati dalla terra.
Mettere a terra la struttura del modulo FV in base ai regolamenti locali. La linguetta di terra del telaio deve essere collegata a terra.
Il conduttore che va dalla linguetta di terra, sita sul telaio dell’unità, alla terra deve possedere almeno la sezione dei conduttori utilizzati per il modulo FV.
Quando viene indicato un difetto di resistenza di isolamento del FV, non toccare alcuna parte metallica e rivolgersi immediatamente a un tecnico qualificato, che possa ispezionare il sistema per trovare il problema.
I morsetti della batteria sono isolati galvanicamente dal modulo FV. Ciò assicura che le tensioni del modulo FV non passino al lato batteria del sistema in caso di guasto.
3.3. Requisiti delle batterie e del cavo batteria
Per sfruttare a pieno il potenziale del prodotto, utilizzare batterie con capacità sufficiente e cavi di collegamento della batteria con una sezione adeguata. L’utilizzo di batterie o cavi batteria sottodimensionati può causare:
Riduzione dell’efficienza del sistema,
Allarmi o arresti del sistema non desiderati,
Danni permanenti al sistema
Vedere la tabella per sapere i requisiti MINIMI della batteria e dei cavi.
Modello | 450/100 | 450/200 | |
---|---|---|---|
Capacità batterie Piombo-acido | 200 Ah | 400 Ah | |
Capacità batterie Litio | 50 Ah | 100 Ah | |
Fusibile CC consigliato | 125 A - 150 A | 250 A | |
Sezione trasversale minima (mm²) dei morsetti di collegamento + e - | 0 - 2 m | 35 mm2 | 70 mm2 |
2 - 5 m | 70 mm2 | 2 x 70 mm2 |
Avvertimento
Consultare le raccomandazioni del produttore della batteria per assicurarsi che le batterie possano sopportare la corrente di carica totale del sistema. Per decidere le dimensioni della batteria, rivolgersi al progettista del sistema.
Utilizzare una chiave di serraggio con isolamento per evitare di mettere in cortocircuito la batteria. Coppia massima: 14 Nm Evitare di mettere in cortocircuito i cavi di collegamento della batteria. |
Allentare le due viti sul fondo della custodia e rimuovere il pannello di servizio.

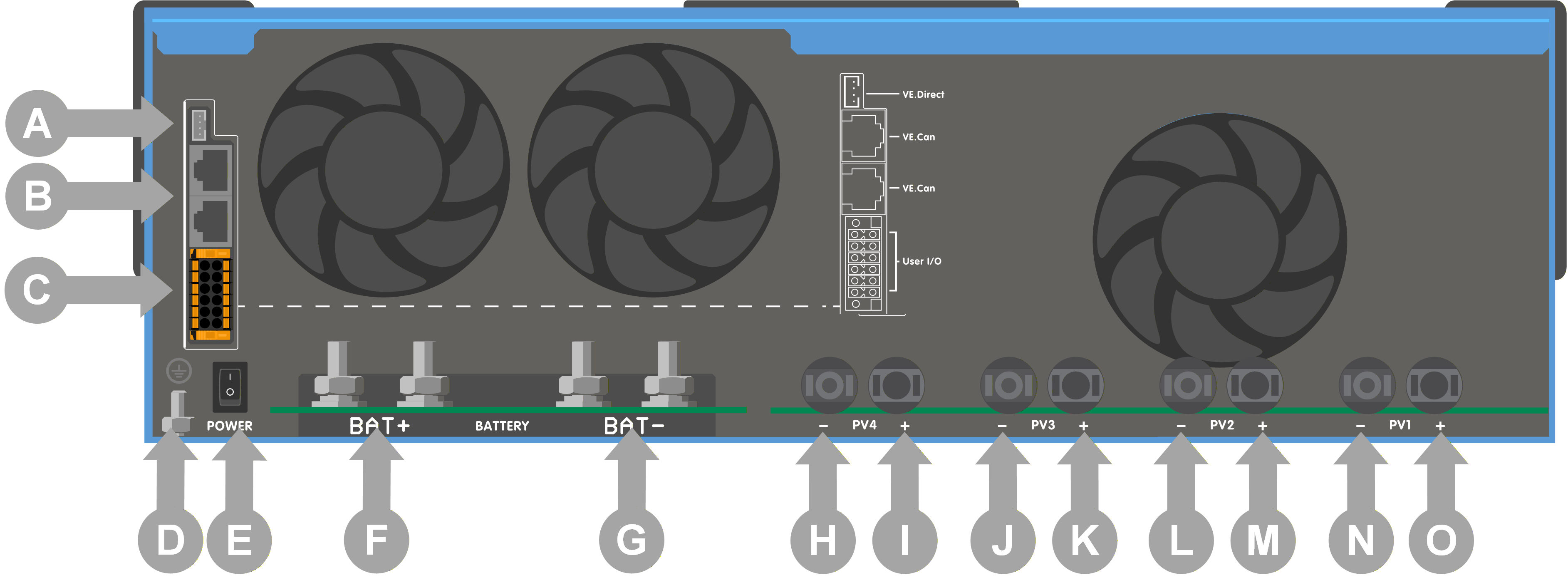

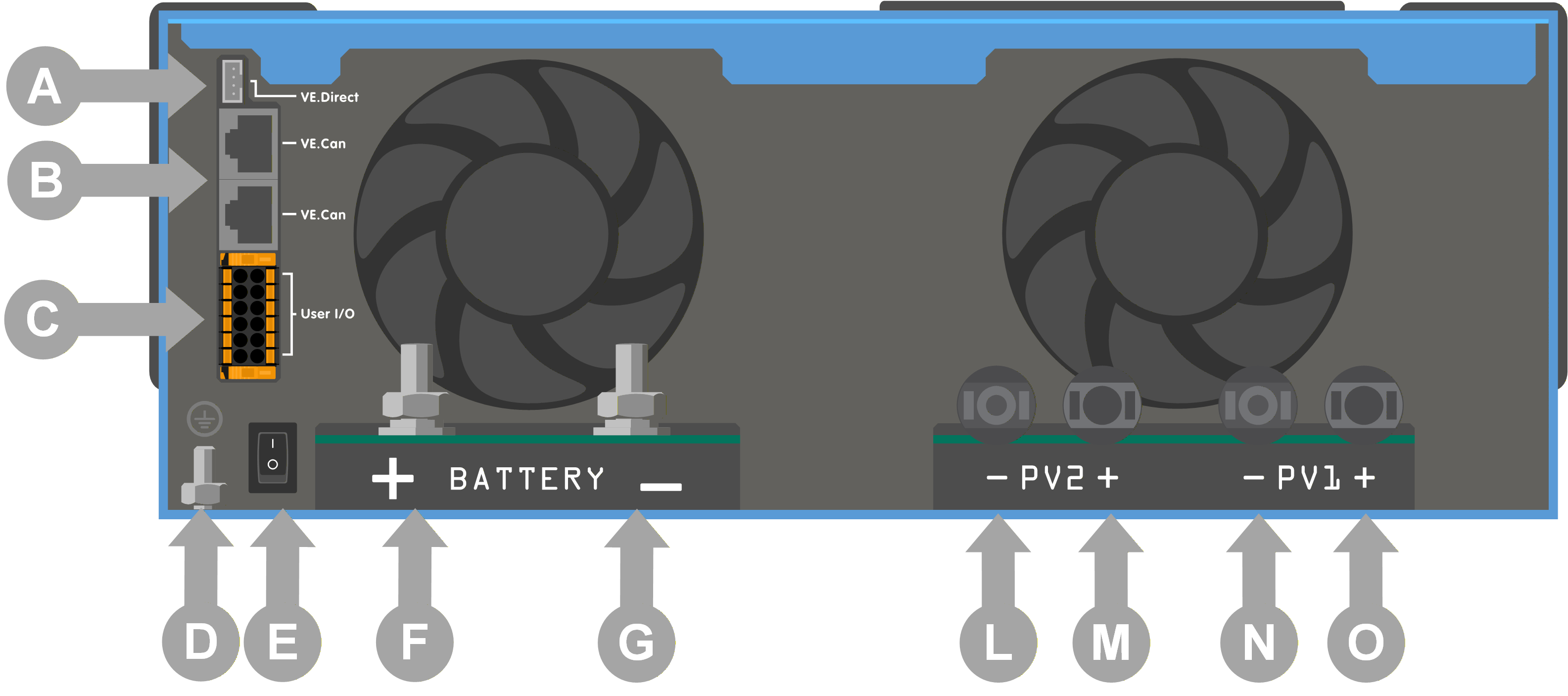

Collegare i cavi della batteria:
Serrare i dadi a fondo per determinare una resistenza di contatto minima.
3.4. Cablaggio ingresso solare
I regolatori di carica solare MPPT RS 450/100 e MPPT RS 450/200 sono disponibili con due diverse opzioni per i metodi di connessione dei cavi FV.
La versione "- Tr" è dotata di morsettiere a vite all'interno. I cavi FV passano attraverso i pressacavi sul fondo dell'unità e il coperchio inferiore deve essere rimosso per accedere alle morsettiere interne.
La versione "- MC4" è dotata di connettori MC4 sul fondo dell'unità. Non è necessario rimuovere il coperchio inferiore per collegare i cavi FV.
Avviso
Per la versione "- Tr", le viti della morsettiera devono essere serrate applicando una coppia di 1,2 Nm.
La versione MPPT 450/100 - MC4 dispone di due coppie di connettori MC4 maschio e femmina, una coppia per ogni tracciatore.

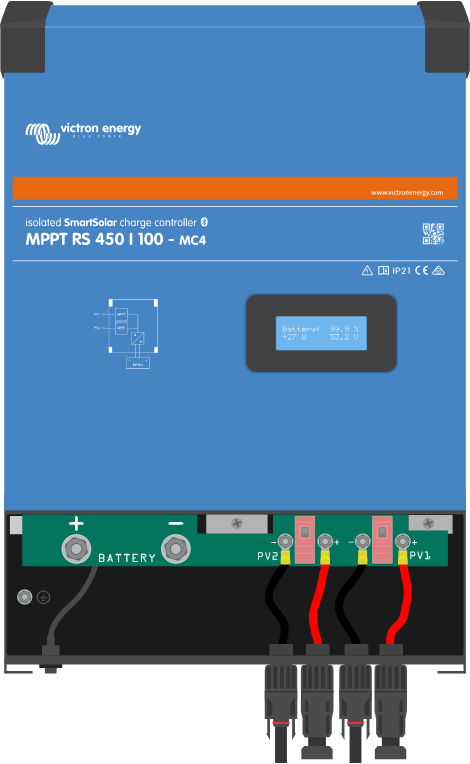

Confronto tra l'MPPT RS 450/100 - MC4 (a sinistra) e l'MPPT RS 450/100 - Tr (a destra).
I connettori MC4 sono precablati, mentre la versione "- Tr" è dotata di morsettiere a vite; i cavi FV passano attraverso i pressacavi sul fondo dell'unità.
La versione MPPT 450/200 - MC4 dispone di quattro coppie di connettori MC4 maschio e femmina, una coppia per ogni tracciatore.

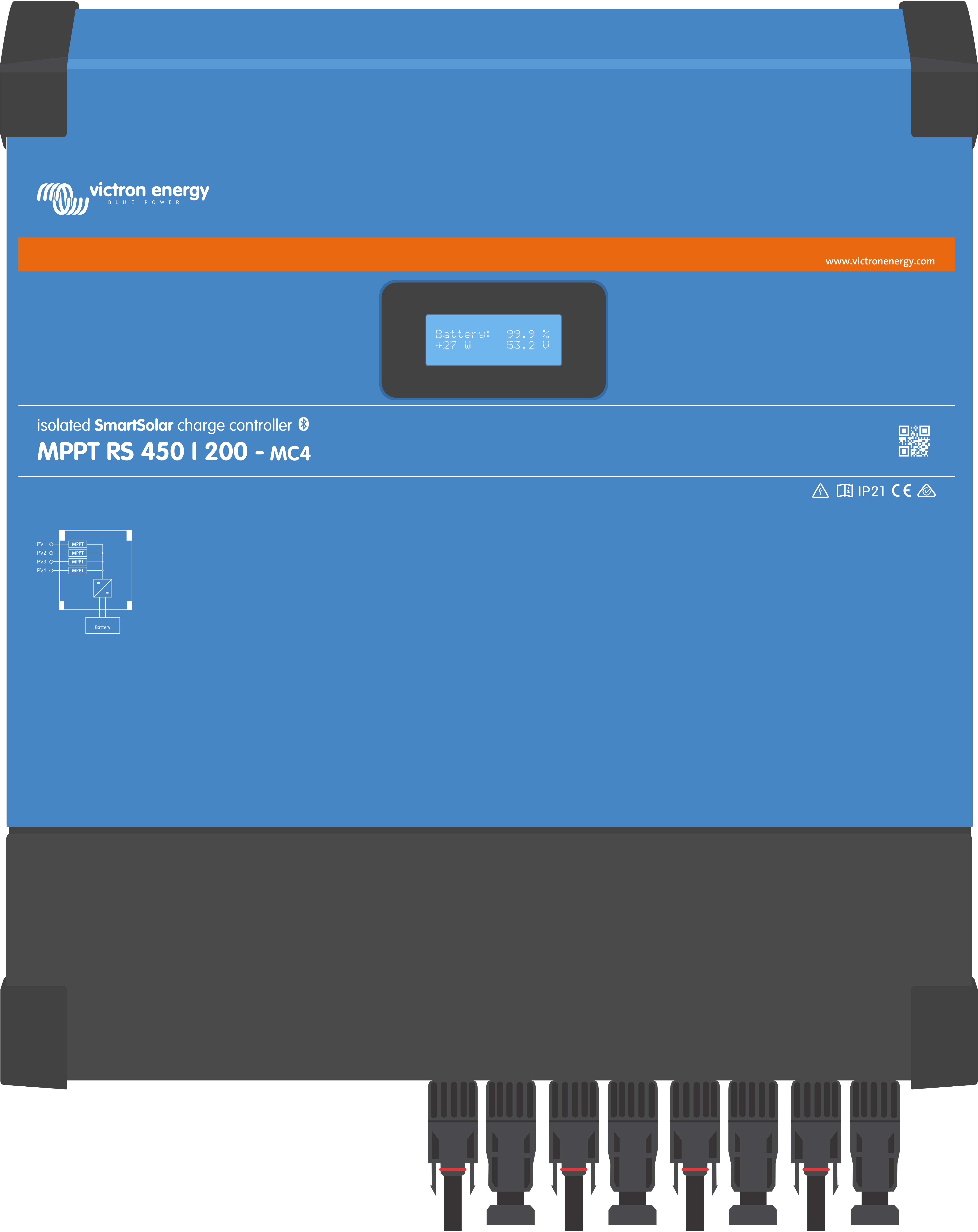

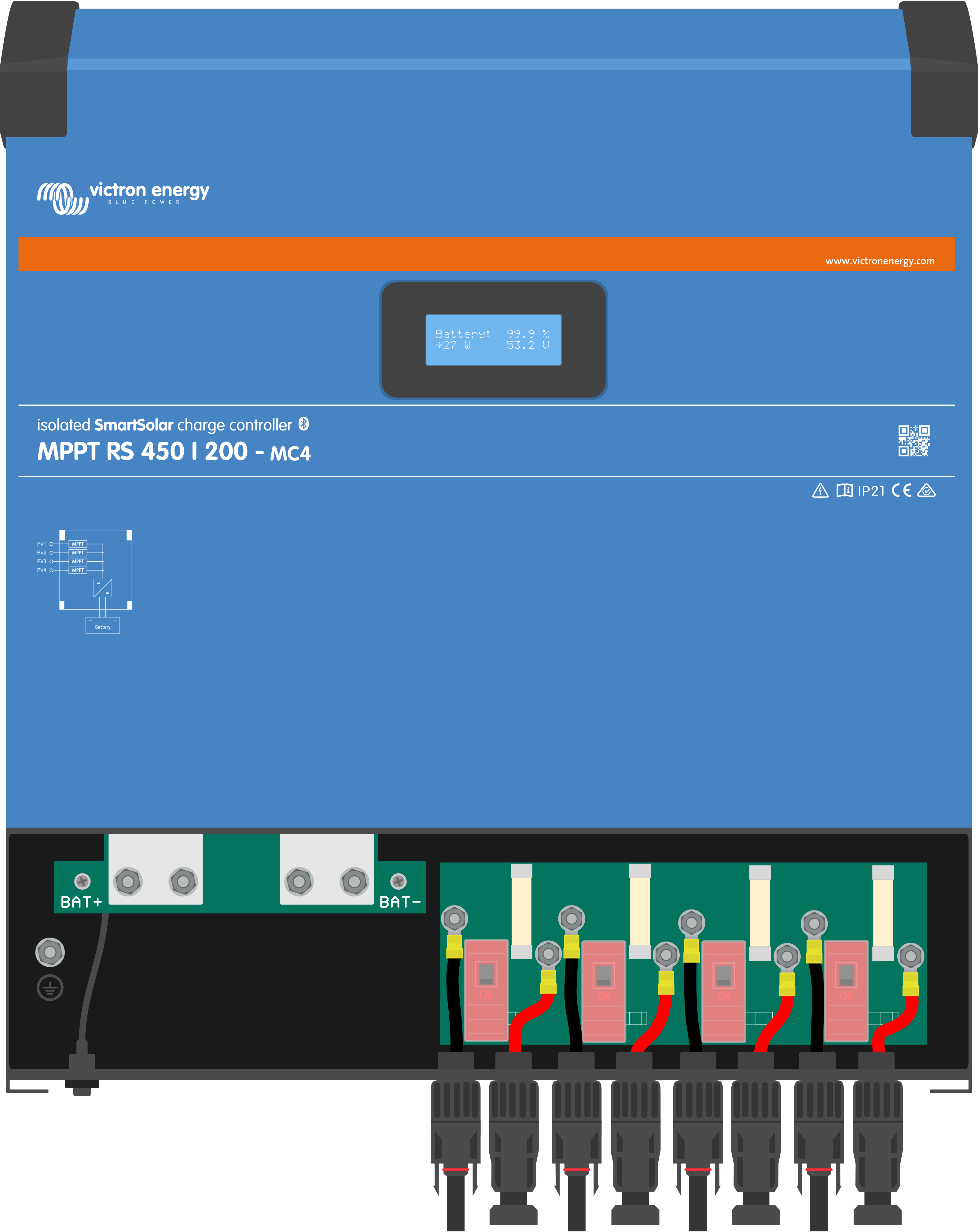

Confronto tra l'MPPT RS 450/200 - MC4 (a sinistra) e l'MPPT RS 450/200 - Tr (a destra).
I connettori MC4 sono precablati, mentre la versione "- Tr" è dotata di morsettiere a vite; i cavi FV passano attraverso i pressacavi sul fondo dell'unità.
3.5. Configurazione del modulo fotovoltaico
L’MPPT RS deve mantenere isolati tra loro gli ingressi dei singoli rilevatori. Ciò significa un solo modulo FV per ogni entrata: non tentare di collegare lo stesso modulo a varie entrate dei tracciatori.
Avvertimento
La tensione nominale massima del caricabatterie solare è di 450 V. Un evento di sovratensione FV danneggia il caricabatterie solare. Questo danno non è coperto dalla garanzia.
Se situato in climi più freddi, il modulo FV può produrre più della sua Voc nominale. Per calcolare questa variabile, utilizzare il calcolatore delle dimensioni dell’MPPT, che si trova nella pagina prodotto del caricabatterie solare. Come regola empirica, mantenere un ulteriore margine di sicurezza del 10 %.
La massima corrente operativa in entrata di ogni tracciatore è di 18 A.
Le entrate FV del MPPT sono protette contro polarità inversa, fino a una corrente massima di cortocircuito di 20 A per ogni tracciatore.
È possibile collegare moduli FV con una maggiore corrente di cortocircuito, fino a un massimo assoluto di 30 A, purché siano collegati rispettando la corretta polarità. Questa eccezione alle specifiche consente potenzialmente ai progettisti del sistema di collegare moduli più grandi e può essere utile per capire perché la configurazione di un certo pannello provochi una corrente di cortocircuito leggermente superiore al massimo del circuito di protezione contro la polarità inversa.
L'isolamento del cavo FV di ingresso del fotovoltaico deve essere rimosso per lasciare 12 mm di rame esposto nel punto di collegamento del FV con l'MPPT. Non deve essere possibile entrare in contatto con cavi di rame scoperti, pertanto l'inserimento deve essere netto, senza trefoli sparsi.
Avvertimento
Sebbene sia pratico con una corretta installazione, FARE ATTENZIONE, giacché la garanzia del prodotto si annulla se un modulo FV con una corrente di cortocircuito superiore a 20 A è collegato con polarità inversa.
Attenzione
L’MPPT RS deve mantenere isolati tra loro gli ingressi dei singoli rilevatori. Ciò significa un solo modulo FV per ogni entrata: non tentare di collegare lo stesso modulo a varie entrate dei tracciatori.
Quando un MPPT passa alla fase di mantenimento, riduce la corrente di carica della batteria, incrementando la tensione del Punto di Potenza del FV.
La tensione massima a circuito aperto del modulo FV deve essere inferiore a 8 volte la tensione minima della batteria, quando si trova in mantenimento.
Ad esempio, se una batteria possiede una tensione di mantenimento di 54,0 Volt, la tensione massima a circuito aperto del modulo collegato non deve superare i 432 Volt.
Se la tensione del modulo supera questo parametro, il sistema mostra un errore di “Protezione contro Sovraccarica” e si arresta.
Per correggere questo errore, aumentare la tensione di mantenimento della batteria oppure ridurre la tensione del FV, togliendo dei pannelli FV dalla stringa, al fine di riportare la tensione entro i valori indicati.

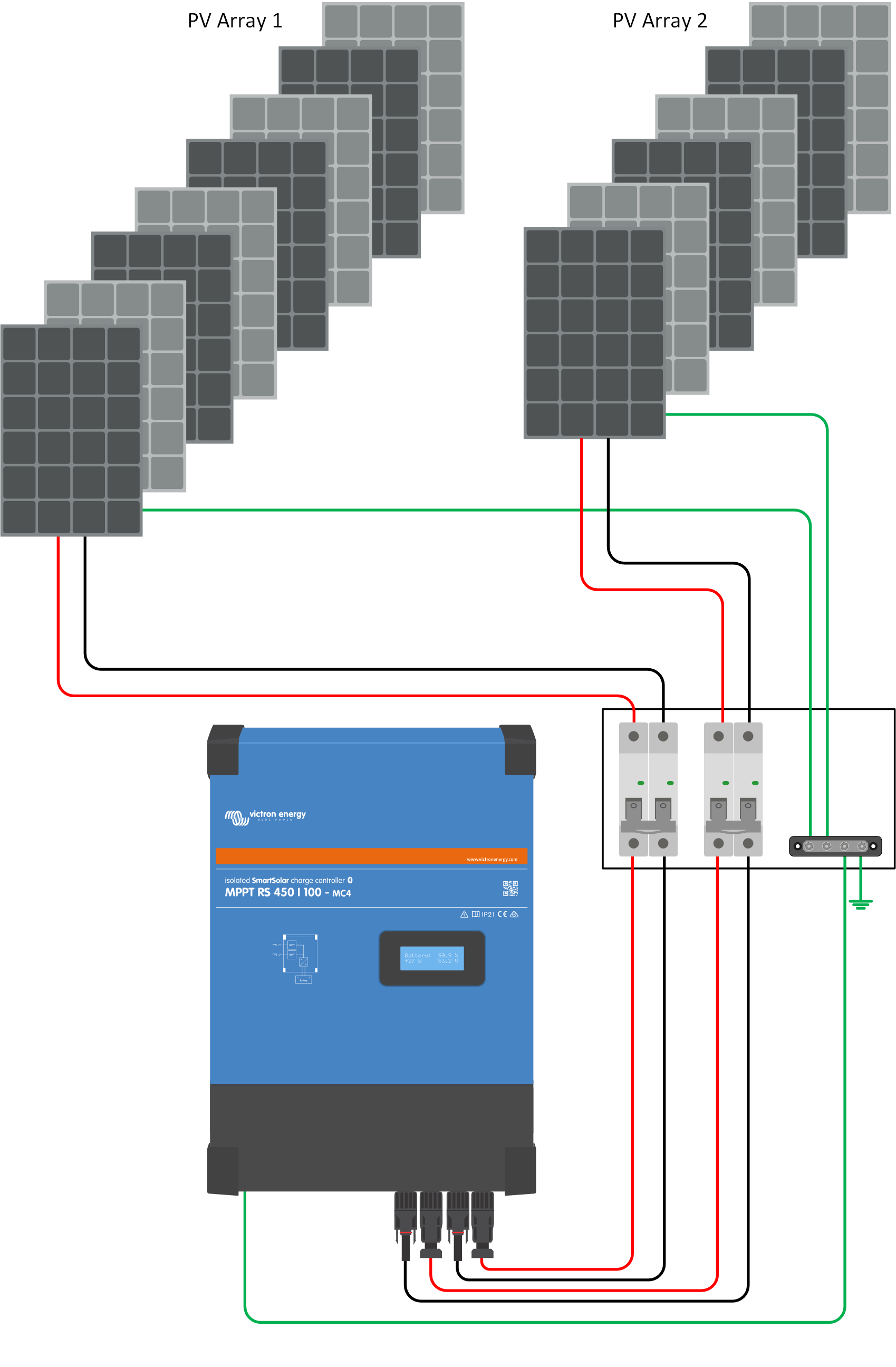

3.5.1. Esempio di configurazione FV dell’MPPT RS
Avviso
Questo è un esempio di configurazione di un modulo. Per decidere la configurazione specifica del modulo, il dimensionamento e la progettazione del sistema, consultare il progettista del sistema stesso.
Tipo Pannello | Voc | Vmpp | Isc | Impp | # di pannelli | Max Tensione Stringa | Potenza totale per ogni stringa |
---|---|---|---|---|---|---|---|
Victron 260 W (60 celle) | 36,75 V | 30 V | 9,30 A | 8,66 A | # 1 - 11 #2 - 8 | # 1 - 404 V # 2 - 304 V | 2850 W 2080 W |
3.6. Sequenza di collegamento dei cavi
Primo: Confermare la corretta polarità della batteria, collegare la batteria.
Secondo: se necessario, collegare accensione - spegnimento remoto e relè programmabile, nonché i cavi di comunicazione
Terzo: Confermare la corretta polarità del FV, quindi connettere il modulo fotovoltaico (se lo si collega con polarità inversa, la tensione FV cade e il regolatore si surriscalda ma non carica la batteria).
3.7. Funzionamento sincronizzato in parallelo
Vari regolatori di carica possono essere sincronizzati con l'interfaccia CAN. Ciò si ottiene mediante la semplice interconnessione dei caricabatterie con cavi RJ45 UTP (sono necessari i terminatori bus, vedere sezione 3.6).
I regolatori di carica collegati in parallelo devono avere impostazioni identiche (ad es., algoritmo di carica). La comunicazione CAN assicura che i regolatori passeranno contemporaneamente da uno stato di carica all’altro (da fase di carica ad assorbimento, ad esempio). Ogni unità regola la sua corrente in uscita, in base all’uscita di ogni modulo FV e alla resistenza del cavo.
Nel funzionamento in parallelo, l’icona , di rete lampeggia ogni 3 secondi su tutte le unità collegate in parallelo.
Le entrate FV non devono essere collegate in parallelo. Ogni regolatore di carica deve essere collegato al suo pannello FV.
3.8. Sistema di accumulo di energia (ESS)
Un Energy Storage System (Sistema di accumulo di energia) (ESS) è un tipo specifico di sistema di alimentazione che integra una connessione alla rete elettrica con un inverter/caricabatterie Victron, un dispositivo GX e un sistema di batterie. Durante il giorno stocca l'energia solare nella batteria per utilizzarla successivamente, quando il sole tramonta.
Per sapere come configurare un ESS, vedere il seguente manuale:
3.9. Utente I/O
3.9.1. Connettore on/off remoto
Il connettore on/off remoto possiede due morsetti: “L Remoto” e “H Remoto”.
Il SmartSolar MPPT RS viene fornito con i morsetti del connettore di on/off remoto collegati tra loro tramite un cavo.
Tenere presente che, affinché il connettore remoto possa funzionare, l’interruttore di on/off principale del solar charger deve trovarsi in posizione “on”.
Il connettore on/off remoto possiede due diverse modalità operative:
Modalità on/off (predefinita):
La funzione predefinita del connettore on/off remoto è quella di accendere o spegnere da remoto l’unità.
L’unità si accende se “L Remoto” e “H Remoto” sono collegati tra loro (tramite un interruttore o relè remoto oppure tramite collegamento a filo).
L’unità si spegne se “L Remoto” e “H Remoto” non sono collegati tra loro e si trovano in free floating.
L’unità si accende se “H Remoto” è collegato al polo positivo della batteria (Vcc).
L’unità si accende se “L Remoto” è collegato al polo negativo della batteria (GND).
Modalità BMS a 2 cavi:
Questa caratteristica può essere attivata tramite VictronConnect. Entrare in “impostazioni batteria” e poi in “Modalità remota”. (vedere immagine allegata)
Cambiare l’impostazione della modalità remota da “on/off” a “BMS a 2 cavi”.
In questa modalità, il segnale “carico”, “disconnessione carico” o “consenti scarica” e i segnali “caricabatterie”, “disconnessione caricabatterie” o “consenti carica”, provenienti da un BMS per batterie al litio Victron, si utilizzano per controllare l’unità. Rispettivamente, tali segnali spengono l’inverter se la scarica non è consentita e spengono il caricabatterie solare se la carica non è consentita dalla batteria.
Collegare il morsetto “carico”, “disconnessione carico” o “consenti scarica” del BMS al morsetto “H Remoto” dell’Inverter RS Smart.
Collegare il morsetto “caricabatterie”, “disconnessione caricabatterie” o “consenti carica” del BMS al morsetto “L Remoto” dell’Inverter RS Smart.
3.9.2. Relè programmabile
Relè programmabile che può essere impostato come allarme generale, sotto tensione CC o avvio/arresto generatore. CC nominale: 4 A fino a 35 VCC e 1 A fino a 70 VCC
3.9.3. Sensore tensione
Per compensare eventuali perdite lungo i cavi durante la carica, si possono collegare direttamente alla batteria o ai punti di distribuzione negativo e positivo due cavi di rilevamento. Utilizzare un cavo con sezione trasversale di 0,75 mm².
Durante la carica della batteria, il caricabatterie compensa il calo di tensione lungo i cavi CC fino a un massimo di 1 Volt (ad es., 1 V sul collegamento positivo ed 1 V su quello negativo). Se il calo di tensione rischia di eccedere 1 V, la corrente di carica viene limitata in modo da limitare anche il calo di tensione ad 1 V.
3.9.4. Sensore temperatura
Per una carica a compensazione di temperatura, è possibile collegare il sensore di temperatura (in dotazione con l’unità). Il sensore è isolato e deve essere montato sul morsetto negativo della batteria. Il sensore di temperatura si può usare anche in caso di interruzione per bassa temperatura, quando si caricano batterie al litio (configurate in VictronConnect).
3.9.5. Porte di ingresso analogiche/digitali programmabili
Il prodotto è dotato di 2 porte di ingresso analogiche/digitali, etichettate come AUX_IN1+ e AUX_IN2+ sulla morsettiera rimovibile dell’Utente I/O.
Le entrate digitali sono 0-5 V e se un’entrata viene impulsata fino a 0 V, viene registrata come “chiusa”.
Tali porte possono essere configurate in VictronConnect.
Non utilizzato: l'ingresso aux non ha alcuna funzione.
Interruttore di sicurezza: il dispositivo è acceso quando l'ingresso aux è attivo.
Collegamento AC IN: collegare l'ingresso CA solo quando l'ingresso AUX è attivo. Un esempio di quando potrebbe essere utile è quello di disattivare la carica dalla rete dell’ingresso CA durante un periodo costoso di tariffazione a tempo.
È possibile assegnare funzioni diverse a ciascun ingresso ausiliare. Se la stessa funzione è assegnata a entrambi gli ingressi ausiliari, questi saranno trattati come una funzione AND, quindi dovranno essere entrambi attivi affinché il dispositivo riconosca l'ingresso.
3.9.6. Schema morsetti Utente I/O
3.9.7. Funzioni Utente I/O
Numero | Collegamento | Descrizione |
---|---|---|
1 | Relay_NO | Connessione relè programmabile Normalmente Aperto |
2 | AUX_IN - | Negativo comune per entrate ausiliarie programmabili |
3 | AUX_IN1+ | Connessione positivo entrata ausiliare programmabile 1 |
4 | AUX_IN2+ | Connessione positivo entrata ausiliare programmabile 2 |
5 | REMOTE_L | Connettore on/off remoto Basso |
6 | REMOTE_H | Connettore on/off remoto Alto |
7 | RELAY_NC | Connessione relè programmabile Normalmente Chiuso |
8 | RELAY_COM | Negativo comune relè programmabile |
9 | TSENSE - | Negativo sensore di temperatura |
10 | TSENSE + | Positivo sensore di temperatura |
11 | VSENSE - | Negativo sensore tensione |
12 | VSENSE + | Positivo sensore tensione |
3.10. Programmazione con VictronConnect
Questa guida aiuterà a conoscere gli elementi specifici di VictronConnect e le impostazioni applicabili al proprio SmartSolar MPPT RS.
Per informazioni più generali sull'applicazione VictronConnect (ad esempio, come installarla, come accoppiarla al dispositivo e come aggiornare il firmware), consultare il manuale generale di VictronConnect. Un elenco di tutti i dispositivi compatibili con VictronConnect può essere consultato qui.
Nota: Queste istruzioni sono valide per vari prodotti e varie configurazioni; tutte le menzioni della tensione della batteria si intendono se si utilizza come punto di riferimento una batteria da 12 V. Moltiplicare i valori per 4 se si vogliono ottenere le impostazioni di un impianto configurato per un sistema di batterie da 48 V.
3.10.1. Impostazioni
Si accede alla pagina delle impostazioni cliccando sull’icona dell’ingranaggio in alto a destra nella pagina principale. La pagina delle impostazioni consente di vedere o cambiare le impostazioni della batteria, del carico, dei lampioni e delle funzioni delle porte. Da questa pagina si può accedere anche alle informazioni del prodotto, come la versione del firmware installato nel Caricabatterie Solare MPPT.
3.10.2. Impostazioni batteria
Tensione batteria
Il SmartSolar MPPT RS è impostato in modo fisso su 48 V ed è disponibile solo per i sistemi da 48 V.
Massima corrente di carica
Consente all’utente di impostare una corrente di carica massima più bassa.
Caricabatterie attivo
Se si alternano queste impostazioni, il caricabatterie solare si spegnerà. Le batterie non saranno caricate. Queste impostazioni sono indicate solo per l’uso durante l’esecuzione del lavoro nell’impianto.
Impostazioni del caricabatterie - Programmazione della batteria
La programmazione della batteria consente di selezionare il tipo di batteri, accettare la configurazione di fabbrica, o di inserire i vostri valori prestabiliti per l’algoritmo di carica della batteria. Le impostazioni di tensione di assorbimento, tempo di assorbimento, tensione di mantenimento, tensione di equalizzazione e compensazione della temperatura sono tutte configurate con un valore prestabilito, ma questo può essere definito dall’utente.
Predefinito integrato: selezione dei predefiniti integrati (Normale, Alta e LiFePO4 BMS a 2 cavi)
Definito dall'utente: tutti i parametri possono essere personalizzati manualmente
Seleziona predefinito: per selezionare un tipo, scegliendo tra i predefiniti della batteria di VictronConnect
Crea predefinito: per creare un nuovo predefinito della batteria in VictronConnect
Modifica predefiniti: per modificare un predefinito della batteria esistente in VictronConnect
I predefiniti impostati dall’utente saranno salvati nella libreria di programmazione. In questo modo gli installatori non dovranno definire tutti i valori ogni volta che devono configurare un nuovo impianto.
Selezionando Modifica predefiniti, o nella schermata Impostazioni (con modalità esperto attivata o meno), i parametri personalizzati possono essere impostati come segue:
Chimica della batteria
OPzS/OPzV
Gel/AGM
Litio (LiFePO4)
Modalità remota
Configurare cosa viene collegato agli ingressi REMOTE_L e REMOTE_H del connettore utente.
On/off remoto: un semplice interruttore di on/off
BMS a 2 cavi: BMS cablato con segnali di consenti carica e di consenti scarica, come lo SmallBMS. Se è stato selezionato un BMS a 2 cavi, l'unità non si avvierà finché non si colleghi uno di tali cavi.
Modalità esperto
Questo interruttore on/off consente di modificare le impostazioni avanzate se l'apparecchiatura dovesse avere requisiti speciali.
Controllato dal BMS
Questa voce è visibile solo se l'unità è controllata remotamente da un BMS. Cliccando su modifica/visualizza si apre un nuovo menu, descritto più avanti nel documento.
Tensione di assorbimento
Imposta la tensione di assorbimento.
Tensione di mantenimento
Imposta la tensione di mantenimento.
Tensione di equalizzazione
Imposta la tensione di equalizzazione.
Tensione di accumulo
Imposta la tensione di accumulo
Discrepanza tensione ricarica di massa
Impostare l'offset di tensione che verrà utilizzato sull'impostazione della tensione di mantenimento che determinerà la soglia di riavvio del ciclo di carica.
P. es.: Per un offset di tensione Re-bulk off 0,4 V e un'impostazione di tensione di mantenimento di 54,0 V, la soglia di tensione che verrà utilizzata per riavviare il ciclo di carica sarà di 53,6 V. In altre parole, se la tensione della batteria scende al di sotto di 53,6 V per un minuto, il ciclo di carica si riavvierà.
Tempo di assorbimento adattivo
Selezionare con tempo di assorbimento adattativo o con tempo di assorbimento fisso. Entrambi sono meglio spiegati qui di seguito:
Tempo di assorbimento fisso: La stessa lunghezza di assorbimento viene applicata ogni giorno (quando c'è abbastanza energia solare) utilizzando l'impostazione del tempo massimo di assorbimento. Considerate che questa opzione può comportare un sovraccarico delle vostre batterie, soprattutto di quelle batterie al piombo e dei sistemi con scariche giornaliere poco profonde. Per le impostazioni consigliate, fate riferimento alle istruzioni del produttore della vostra batteria. Nota: assicurarsi di disabilitare l'impostazione della corrente di coda per avere lo stesso tempo di assorbimento ogni giorno. Se la corrente della batteria è inferiore alla soglia, la corrente di coda potrebbe terminare il tempo di assorbimento prima. Ulteriori informazioni sulla corrente di coda sono disponibili di seguito.
Tempo di assorbimento adattivo: L'algoritmo di carica può utilizzare un tempo di assorbimento adattivo: al mattino, si adatta automaticamente allo stato di carica. La durata massima del periodo di assorbimento per la giornata è determinata dalla tensione della batteria misurata poco prima che il caricabatterie solare entri in funzione ogni mattina (valori per una batteria da 12 V; moltiplicare la tensione batteria per 4 per una batteria da 48 V):
Tensione della batteria Vb (@avvio) | Moltiplicatore | Tempi massimi di assorbimento |
---|---|---|
Vb < 11,9 V | x 1 | 06:00 ore |
> 11,9 V Vb < 12,2 V | x 2/3 | 04:00 ore |
> 12,2 V Vb < 12,6 V | x 1/3 | 02:00 ore |
Vb > 12,6 V | x 2/6 | 01:00 ore |
Il moltiplicatore viene applicato all'impostazione del tempo massimo di assorbimento. Ciò determina la durata massima del periodo di assorbimento utilizzato dal caricabatterie. I tempi di assorbimento massimo indicati nell'ultima colonna della tabella si basano su un'impostazione predefinita di tempo massimo di assorbimento a 6 ore.
Tempo di assorbimento massimo (hh:mm)
Imposta il tempo limite di assorbimento. Disponibile solo se si usa un profilo di carica personalizzato.
Inserire il valore del tempo come hh:mm, dove le ore sono comprese fra 0 e 12 e i minuti fra 0 e 59.
Corrente di coda
Impostare la soglia di corrente che verrà utilizzata per terminare la fase di assorbimento prima della scadenza del tempo massimo di assorbimento. Quando la corrente della batteria scende al di sotto della corrente di coda per un minuto, la fase di assorbimento termina. Questa impostazione può essere disattivata impostandola a zero.
Percentuale corrente di equalizzazione
Impostare la percentuale dell'impostazione della corrente di carica massima che verrà utilizzata per l'equalizzazione.
Equalizzazione automatica
Configurare la frequenza della funzione di equalizzazione automatica. Le opzioni disponibili variano fra 1 e 250 giorni:
1 = tutti i giorni
2 = a giorni alterni
...
250 = ogni 250 giorni
L’equalizzazione generalmente si usa per bilanciare le celle in una batteria al piombo e anche per evitare la stratificazione dell’elettrolita nelle batterie a liquido elettrolita. La necessità o meno di un’equalizzazione (automatica) dipende dal tipo di batterie e dal loro uso. Per ulteriori informazioni, rivolgetevi al vostro fornitore di batterie.
Quando il ciclo di equalizzazione automatica è iniziato, il caricabatterie applica una tensione di equalizzazione alla batteria fintanto che il livello di corrente rimane al di sotto dell'impostazione percentuale della corrente di equalizzazione della corrente di massa.
Durata del ciclo automatico di equalizzazione
Per tutte le batterie VRLA e per alcune batterie a liquido elettrolita (algoritmo numero 0, 1, 2 e 3) l'equalizzazione automatica termina quando si raggiunge il limite di tensione (maxV), o dopo un periodo pari a (tempo di assorbimento/8), a seconda dell'evento che si verifichi per primo.
Per tutte le batterie a piastre tubolari (algoritmi numero 4, 5 e 6), ed anche per i tipi di batterie definiti dall’utente, l’equalizzazione automatica terminerà dopo un periodo pari a (tempo di assorbimento/2).
Per le batterie al litio (algoritmo numero 7), l’equalizzazione non è disponibile.
Se un ciclo di equalizzazione non si completa in un giorno, non riprenderà il giorno successivo. La sessione di equalizzazione successiva si svolgerà in base all’intervallo impostato nell’opzione “Equalizzazione Automatica”.
La batteria per difetto è una VRLA e qualsiasi batteria definita dall’utente si comporterà come una batteria a piastra tubolare, rispetto all’equalizzazione.
Modalità di arresto equalizzazione
Impostare la modalità di arresto dell’equalizzazione Le possibilità sono due: la prima è che la tensione della batteria raggiunge quella di equalizzazione e la seconda è su tempo fisso, quando viene usata la durata massima di equalizzazione.
Durata massima di equalizzazione
Impostare il tempo massimo di durata della fase di equalizzazione
Compensazione temperatura
Molti tipi di batterie richiedono una tensione di carica più bassa in condizioni operative a caldo, e un tensione di carica più alta in condizioni operative a freddo.
Il coefficiente configurato è in mV per gradi Celsius per tutto il banco batterie, non per cellula. La temperatura di base per la compensazione è di 25 °C (77 °F), come mostrato nel grafico sottostante.
Con un sensore di temperatura installato al blocco di connessione Utente I/O, la temperatura effettiva della batteria sarà utilizzata per la compensazione per tutto il giorno.
Interruzione per bassa temperatura
Questa impostazione si può utilizzare per disabilitare la carica a basse temperature, come richiesto dalle batterie al litio.
Per le batterie al litio-fosfato di ferro questa impostazione è preimpostata a 5 gradi Celsius, per gli altri tipi di batterie è disabilitata. Quando si crea una batteria definita dall'utente, il livello di temperatura di spegnimento può essere regolato manualmente.
Equalizzazione manuale - Avvia ora
La selezione di “Avvia ora” su “Equalizzazione manuale” consente l’avvio manuale del ciclo di equalizzazione. Per permettere al caricabatterie di equalizzare correttamente la batteria, utilizzare l’opzione di equalizzazione manuale solamente durante i periodi di assorbimento e di mantenimento, e quando ci sia abbastanza luce solare. I limiti della corrente e della tensione sono identici alla funzione di equalizzazione automatica. La durata del ciclo di equalizzazione è limitata a un massimo di 1 ora quando azionata manualmente. L’equalizzazione manuale può essere arrestata in qualsiasi momento selezionando “Arresta equalizzazione”.
3.10.3. Relè programmabile
In alcuni modelli SmartSolar è disponibile un commutatore di relè programmabile. La scheda tecnica del vostro modello indicherà se è disponibile o meno.
Il relè offre tre connessioni:
NO (Normally Open) (Normalmente Aperto)
C (Common) (Comune)
NC (Normally Closed) (Normalmente Chiuso)
Stato relè | Connessione tra |
---|---|
Acceso | C e NA |
Spento | C e NC |
Le condizioni per commutare il relè dipendono dalle impostazioni della modalità del relè. Tenete presente che le condizioni di commutazione devono essere presenti per almeno 10 secondi prima che il relè cambi di posizione.
Modalità relè
Relè sempre spento. Questa opzione spegne il relè. Disattiverà le altre opzioni del relè. Utilizzate questa opzione se non avete intenzione di usare la funzione relè.
Tensione pannello alta. Questa opzione accende il relè quando la tensione del pannello diventa troppo alta. Vedere Impostazioni della modalità alta tensione del pannello sotto.
Temperatura alta (dimmerazione). Questa opzione accende il relè quando la corrente di uscita del caricabatterie si riduce a causa delle alte temperature. Utilizzare questa opzione per accendere/spegnere, ad esempio, un ventilatore esterno.
Tensione batteria bassa. Questa opzione accende il relè quando la tensione della batteria scende troppo, vedere le impostazioni di bassa tensione della batteria sotto riportate. Questa è l’impostazione per difetto quando la funzione relè è attiva.
Equalizzazione attiva. Questa opzione accende il relè quando è attiva la modalità di equalizzazione manuale.
Stato errore. Questa opzione accende il relè in caso di errore.
Opzione sbrinamento (Temp < -20 °C). Questa opzione accende il relè quando la temperatura del caricabatterie scende sotto i -20 gradi centigradi.
Tensione batteria alta. Questa opzione accende il relè quando la tensione della batteria è troppo alta, vedere le impostazioni di alta tensione della batteria sotto riportate.
Stato Mantenimento o stoccaggio. Questa opzione accende il relè quando il caricabatterie è in stato Mantenimento.
Rilevamento diurno (Pannelli irradiati). Questa opzione accende il relè mentre i pannelli solari forniscono energia (rilevamento giorno/notte).
Impostazioni tensione del pannello alta
Alta tensione del pannello (Tensione definita dall’utente)
Annulla alta tensione del pannello. (Tensione definita dall’utente)
Questa opzione accende il relè quando la tensione del pannello sale al di sopra dell’impostazione “Alta tensione del pannello” scelta, e lo spegne quando la tensione del pannello scende al di sotto dell’impostazione “Cancella alta tensione del pannello” scelta. Assicurarsi ovviamente che l’impostazione “Alta tensione del pannello” sia maggiore dell’impostazione “Annulla alta tensione del pannello”. Queste impostazioni non devono mai superare l’intervallo massimo di tensione consentito dal proprio caricabatterie MPPT.
Impostazioni bassa tensione della batteria
Relè bassa tensione della batteria. (L’impostazione per difetto è 10,00 V) (considerando una batteria da 12 V)
Annulla relè bassa tensione della batteria (L’impostazione per difetto è 10,50 V)
Queste impostazioni, che possono essere definite dall’utente, causeranno l’accensione del relè quando la tensione della batteria scenderà al di sotto dell’impostazione “Bassa tensione della batteria” scelta; e causeranno lo spegnimento del relè quando la tensione della batteria salirà ancora una volta al di sopra dell’impostazione “Cancella bassa tensione della batteria”. Assicurarsi, ovviamente, che l’impostazione “Relè bassa tensione della batteria” sia minore dell’impostazione “Annulla relè bassa tensione della batteria”.
Un’applicazione di questa funzionalità, ad esempio, è quella di scollegare automaticamente un carico, al fine di evitare che la batteria si scarichi troppo.
Impostazioni alta tensione della batteria
Relè alta tensione della batteria (L’impostazione per difetto è 16,50 V) (considerando una batteria da 12 V)
Annulla relè alta tensione della batteria (L’impostazione per difetto è 16,00 V)
Queste impostazioni, che possono essere definite dall’utente, causeranno l’accensione del relè quando la tensione della batteria salirà al di sopra dell’impostazione “Relè ad alta tensione della batteria”; e causeranno lo spegnimento del relè quando la tensione della batteria scenderà al di sotto dell’impostazione “Cancella relè ad alta tensione della batteria”. Assicurarsi ovviamente che l’impostazione “Relè alta tensione della batteria” sia maggiore dell'impostazione “Annulla relè alta tensione della batteria”.
Un’applicazione di questa funzionalità, ad esempio, è quella di scollegare il carico per proteggerlo da una sovratensione.
Impostazioni generali
Tempo minimo di chiusura. (L’impostazione per difetto è di 0 minuti)
Questa opzione imposta un tempo minimo per far prevalere la condizione “ON” una volta che il relè è stato acceso.
Un’applicazione di questa funzionalità, ad esempio, è quella di impostare un tempo minimo di funzionamento del generatore.
