Multi RS19 Solar

PowerControl et PowerAssist

Oui

Commutateur de transfert

50 A

Courant d’entrée et pass-through CA maximal

50 A

CONVERTISSEUR

Plage de tension d’alimentation CC (1)

38 – 62 V

Sortie CA (2)

Tension de sortie : 230 VCA ± 2 %

Fréquence : 50 Hz ± 0,1 %   (1)

Courant continu maximal du convertisseur : 25 A CA

Puissance de sortie continue à 25 °C

Augmentation linéaire de 4600 W à 46 VCC jusqu’à 5200 W à 52 VCC

Puissance de sortie continue à 40 °C

4500 W

Puissance de sortie continue à 65 °C

3 000 W

Puissance de crête (3)

9 kW pendant 3 secondes

7 kW pendant 4 minutes

Courant de sortie de court-circuit

45 A

Protection max. contre les surintensités sur la sortie CA

30 A

Efficacité maximale

96,5 % à une charge de 1 kW

94 % à une charge de 5 kW

Consommation à vide

20 W

Arrêt dû à une batterie basse

37,2 V (réglable)

Redémarrage après batterie basse

43,6 V (réglable)

SOLAIRE

Tension CC maximale(4)

450 V

Tension de démarrage

120 V

Plage de tension des MPPT

65 – 450 V

Limite maximale du courant d’entrée PV opérationnel

12 A

Courant maxi. de court-circuit PV

16 A

Puissance de charge solaire CC maximale

6000 W total - 3000 W per tracker

Niveau de déclenchement de courant à la terre

30 mA

Niveau de défaillance de l’isolation

(détection avant le démarrage)

100 kΩ

CHARGEUR

Entrée CA

Plage de tension d'alimentation : 187-265 VCA

Fréquence d'entrée : 45-65 Hz

Tension nominale 230 VCA

Fréquence nominale : 50 Hz

Courant d’appel CA : S.O.

Exigences Icw et Ipk

Icw : 500 A à 0,1 s et Ipk : 2 kA

Plage de tension du chargeur programmable (5)

36 - 60 V

Tension de charge « d’absorption »

Configuration par défaut : 57,6 V (réglable)

Tension de charge « Float »

Configuration par défaut : 55,2 V (réglable)

Courant de charge maximal à partir de CA (6)

88 A à 57,6 V

Courant de charge combiné maximal total (CA + PV)

100 A

Sonde de température de batterie

Inclus

Sonde de tension de batterie

Oui

GÉNÉRAL

Fonctionnement en parallèle et triphasé

3 Phase supports 1 unit per phase. Parallel not supported.

Sortie auxiliaire (AC-out-2) (7)

Oui

Relais programmable (8)

Oui

Protection   (9)

a - g

Communications des données (10)

VE.Direct port, VE.Can port, BMS Can port & Bluetooth

Fréquence Bluetooth

2402 - 2480 MHz

Puissance Bluetooth

4 dBm

Port analogique/numérique universel

Oui, 2x

Interrupteur on/off à distance

Oui

Plage de température d’exploitation

De -40 °C à 65 °C (refroidissement par ventilateur)

Altitude maximale

2000 m

Humidité (sans condensation)

95 % max.

Système de mise à la terre

TN, TT uniquement

BOÎTIER

Matériau et couleur

Acier, bleu RAL 5012

Degré de protection

IP20

Indice de protection : I

Raccordement batterie

Amphenol SurLok Plus - 5.7mm size - 120 A

Branchement PV

2 strings, each with positive and negative MC4

Branchement 230 VCA

Spring-cage 10 mm² (solid wire), 6 mm² (stranded wire).

Poids

12.2 kg

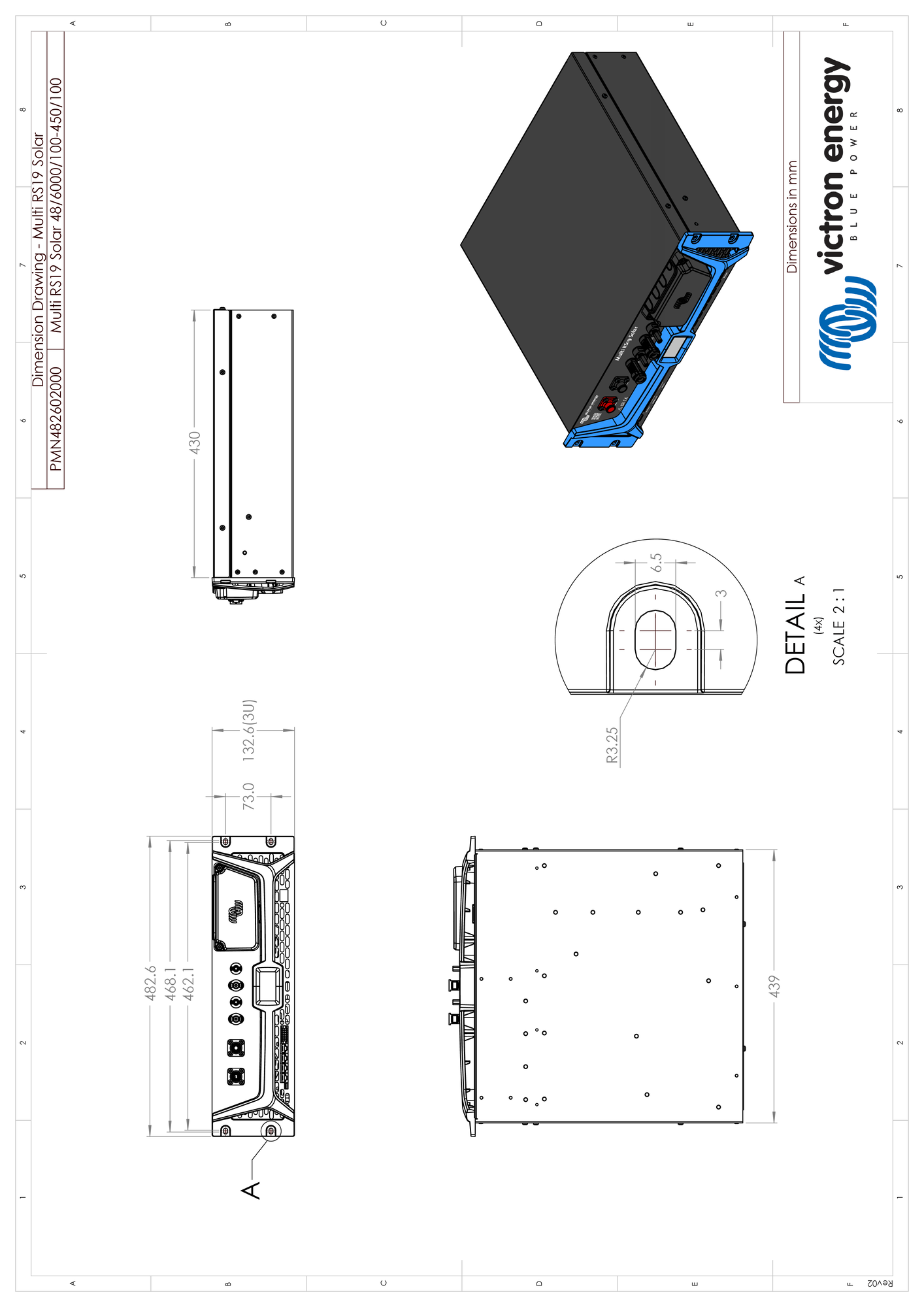

Dimensions (h x l x p)

133 x 483 x 430

NORMES

Sécurité

EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2

CEI 62040, CEI 62477

Émission, Immunité

EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3

IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Degré de pollution 2

Catégorie de surtension

Batterie : OVC I

Port PV : OVC II

Entrée CA/Sortie CA  OVC III

Spécifications UPS

Entrée : 230 VCA, 46 A, 50 Hz

Sortie : 230 VCA, 26 A, 50 Hz, 6 kVA/5 kW

Dispositif de protection (entrée et sortie) : Disjoncteur 50 A max.

1) La tension de démarrage minimale est de 41 VCC. Déconnexion en cas de surtension : 65,5 V.

2) Peut être réglée sur 240VCA et 60 Hz

3) La capacité et la durée de la puissance maximale dépendent de la température de démarrage du dissipateur thermique. Les temps mentionnés sont ceux d’une unité froide.

4) La tension PV maximale ne doit pas dépasser 8x la tension float de la batterie. Par exemple, si la tension de la batterie est de 50 V, la tension PV maximale ne doit pas dépasser 8 × 50 = 400 V.

5) Les points de consigne du chargeur (float et absorption) peuvent être réglés à 60 V maximum. La tension de sortie aux bornes du chargeur peut être plus élevée en raison de la compensation de la température et de la chute de tension sur les câbles de la batterie. Le courant de sortie maximal est réduit de façon linéaire du plein courant à 60 V à 5 A à 62 V. La tension d’égalisation peut être réglée à 62 V au maximum, le pourcentage de courant d’égalisation peut être réglé à 6 % au maximum.

6) Le courant de charge maximal des sources CA dépend de la tension d’entrée et du courant de la batterie. Avec une entrée de 230 V, une tension de batterie de 57,6 V et une température ambiante de 25 °C, le courant de charge maximal est de 88 A. Voir le manuel, section limitations, pour plus de détails.

7) La sortie AC-out-2 est connectée directement à l’entrée CA et est destinée aux consommateurs non critiques. La charge d’AC-out-2 est prise en compte par PowerControl et PowerAssist.

8) Relais programmable pouvant être configuré comme alerte générale, alerte de sous-tension CC ou fonction de démarrage/arrêt du générateur. Rendement CC : 4 A jusqu’à 35 VCC, 1 A jusqu’à 70 VCC

9) Touche de protection : a) court-circuit de sortie    b) surcharge    c) tension de batterie trop élevée    d) tension de batterie trop basse   e) température trop élevée     f) 230 VCA sur la sortie du convertisseur    g) fuite à la terre solaire.

10) N’est actuellement pas compatible avec les réseaux VE.Smart. Toute connexion à un dispositif GX (par exemple le Cerbo GX) doit se faire à travers l’interface VE.Can. L’interface VE.Direct est destinée à la connexion au GlobalLink 520.

11) La connexion au compteur d’énergie Victron VM-3P75CT doit être établie via VE.Can ou Ethernet. Évitez les connexions WiFi intermédiaires entre le compteur d’énergie et le dispositif GX, car le WiFi peut introduire de la latence et réduire la fiabilité.
