2. Omschrijving
2.1. Boten, voertuigen en andere stand-alone toepassingen.
De basis van de MultiPlus is een extreem krachtige sinusomvormer, acculader en overdrachtsschakelaar in een compacte behuizing.
Belangrijke functies:
Automatisch en ononderbroken overschakelen
Bij een stroomstoring of bij het uitschakelen van het aggregaat, schakelt de omvormer/acculader over op omvormer bedrijf en neemt deze de voeding van de aangesloten apparaten over. Dit gebeurt zo snel dat de werking van computers en andere elektronische apparaten niet wordt verstoord (Onderbrekingsvrije Stroomvoorziening of UPS functionaliteit). Dit maakt de omvormer/acculader zeer geschikt als noodstroomsysteem in industriële en telecommunicatie toepassingen.
Twee AC uitgangen
Naast de gebruikelijke onderbrekingsvrije uitgang (AC-OUT 1) is er een aux uitgang (AC-OUT 2) beschikbaar die de belasting loskoppelt bij accu bedrijf. Voorbeeld: een elektrische boiler die alleen werkt als het aggregaat draait of als er walstroom beschikbaar is. Er zijn verschillende toepassingen voor de AC-OUT 2.
Zoek op “AC OUT 2” in het zoekveld op onze website en vindt de laatste informatie over andere toepassingen.
Drie apparaten kunnen wordeningesteld voor een 3-fasen uitgang.
PowerControl – maximaal gebruik van beperkt AC vermogen
De omvormer/acculader kan een enorme laadstroom leveren. Dit betekent een zware belasting van de netspanning of aggregaat. Daarom kan een maximale stroom worden ingesteld. De omvormer/acculader houdt dan rekening met andere stroomgebruikers en gebruikt de “overtollige” stroom alleen voor laad doeleinden.
PowerAssist - Uitgebreid gebruik van het aggregaat- of walstroom: de omvormer/acculader “Ondersteunen” functie
Deze functie brengt het principe van PowerControl naar een hogere dimensie waardoor het omvormer/acculader de capaciteit van de alternatieve bron kan aanvullen. Waar piekvermogen vaak slechts voor een beperkte periode nodig is, zorgt het product ervoor dat onvoldoende net- of aggregaatvermogen onmiddellijk wordt gecompenseerd door stroom van de accu. Als de belasting vermindert, dan wordt de overtollige energie gebruikt om de accu op te laden.
Programmeerbaar relais
De omvormer/acculader is uitgerust met een programmeerbaar relais. Het relais kan worden geprogrammeerd voor verschillende toepassingen, bijvoorbeeld als startrelais voor een aggregaat.
Externe stroomtransformator (optie)
Externe stroomtransformator optie om PowerControl en PowerAssist met externe stroomdetectie te implementeren.
Programmeerbare analoge/digitale ingangs-/uitgangspoorten (AUX 1 en AUX 2, zie bijlage)
De omvormer/acculader is uitgerust met 2 analoge / digitale ingangs- / uitgangspoorten.
Deze poorten kunnen voor verschillende doeleinden worden gebruikt. Eén toepassing is de communicatie met het BMS van een LiFePO4 accu.
2.2. Net gekoppelde en zelfvoorzienende systemen gecombineerd met PV
Externe stroomtransformator (optioneel)
Bij gebruik in een net parallelle topologie kan de interne stroomtransformator de stroom van of naar het net niet meten. In dit geval moet een externe stroomtransformator worden gebruikt. Zie de bijlage.
Frequentie verschuiving
Als PV omvormers zijn aangesloten op de AC uitgang van de omvormer/acculader dan wordt overtollige zonne-energie gebruikt om de accu’s op te laden. Zodra de absorptiespanning is bereikt, zal de laadstroom afnemen en wordt de overtollige energie teruggevoerd naar het net. Als het elekticiteitsnet niet beschikbaar is, zal de omvormer/acculader de AC frequentie enigszins verhogen om de uitvoer van de PV omvormer te verlagen.
Ingebouwde accumonitor
De ideale oplossing als de omvormer/acculader deel uitmaakt van een hybride systeem (dieselaggregaat, omvormer/laders, opslag accu en alternatieve energie). De ingebouwde accumonitor kan worden ingesteld om de aggregaat te starten en te stoppen:
Start bij een vooraf ingesteld % ontladingsniveau en/of
Start (met een vooraf ingestelde vertraging) bij een vooraf ingestelde accuspanning, en/of
Start (met een vooraf ingestelde vertraging) op een vooraf ingesteld belastingsniveau.
Stop bij een vooraf ingestelde accuspanning, of
Stop (met een vooraf ingestelde vertraging) nadat de fase van de bulklading is voltooid, en/of
Stop (met een vooraf ingestelde vertraging) op een vooraf ingesteld belastingsniveau.
Zelfstandig bedrijf als het elekticiteitsnet niet werkt
Huizen of gebouwen met zonnepanelen of een gecombineerde micro schaal verwarmings- en elektriciteitscentrale of andere duurzame energiebronnen hebben een potentiële autonome energievoorziening die kan worden gebruikt voor het leveren van stroom voor de essentiële apparatuur (centrale verwarming pompen, koelkasten, diepvries apparaten, internet verbindingen, enz.) tijdens een stroomuitval. Een probleem is echter dat op het net aangesloten duurzame energiebronnen uitvallen zodra het net uitvalt. Met een en accu’s kan dit probleem worden opgelost: de omvormer/acculader kan het net vervangen tijdens een stroomstoring. Als de duurzame energiebronnen meer stroom produceren dan nodig is, dan zal de het overschot gebruiken om de accu's op te laden; bij een tekort zal de extra stroom van de accu geleverd worden.
Programmeerbaar
Alle instellingen kunnen gewijzigd worden met een PC en gratis software, die gedownload kan worden van onze website www.victronenergy.nl
2.3. Acculader
2.3.1. Lood-zuur accu's
Adaptief 4-traps laadalgoritme: Bulk – Absorptie – Druppel – Opslag
Het door microprocessor aangedreven adaptief accubeheersysteem kan voor verschillende soorten accu's worden aangepast. De adaptieve functie past het laadproces automatisch aan het gebruik van de accu aan.
De juiste hoeveelheid lading: variabele absorptietijd
Bij lichte ontlading van de accu wordt de absorptie kort gehouden om overladen en overmatige gasvorming te voorkomen. Na diepe ontlading wordt de absorptietijd automatisch verlengd om de accu volledig op te laden.
Voorkom schade door overmatige gasvorming: de BatterySafe modus
Als er een hoge laadstroom in combinatie met een hoge absorptiespanning is gekozen om een accu snel op te laden, wordt schade door overmatige gasvorming voorkomen door automatisch de spanningsverhoging te beperken zodra de spanning voor gasvorming is bereikt.
Minder onderhoud en veroudering als de accu niet gebruikt wordt: de opslag functie
De opslagmodus wordt geactiveerd als de accu 24 uur lang niet ontladen is. In de opslagmodus wordt de druppellaadspanning verlaagd tot 2,2 V/cel (13,2 V voor een 12 V accu) om gasvorming en corrosie van de positieve platen zoveel mogelijk te beperken. Eenmaal per week wordt de spanning weer verhoogd naar het absorptie niveau om de accu te “egaliseren”. Deze functie voorkomt gelaagdheid van de elektrolyt en sulfatisering, een belangrijke oorzaak van het vroegtijdig defect raken van de accu.
Accupanningmeting: de juiste laadspanning
Spanningsverlies als gevolg van kabelweerstand kan worden gecompenseerd door gebruik te maken van de spanningsdetectiefunctie om de spanning rechtstreeks op de DC bus of op de accupolen te meten.
Accuspannings- en temperatuurcompensatie
De temperatuursensor (meegeleverd bij het product) dient om de laadspanning te verminderen als de accutemperatuur stijgt. Dit is vooral belangrijk voor onderhoudsvrije accu's, die anders zouden kunnen uitdrogen door het overladen.
2.3.2. Victron Lithium Battery Smart
Als Victron Lithium Battery Smart accu's gebruikt worden, dan gebruik de VE.Bus BMS V2 of de Lynx Smart BMS.
2.3.3. Andere lithium accu's
Als er andere lithium accu's gebruikt worden, volg dan deze link voor een lijst van compatibele accutypes en hoe ze te installeren en instellen: https://www.victronenergy.com/live/battery_compatibility:start.
2.3.4. Meer over accu's en accu opladen
Ons boek Altijd stroom biedt meer informatie over accu’s en het laden van accu’s en is gratis beschikbaar op onze website. Het kan worden gedownload van: https://www.victronenergy.nl/upload/documents/Book-Energy-Unlimited-NL.pdf, of een papieren versie kan besteld worden via: https://www.victronenergy.nl/orderbook
Raadpleeg de technische documentatie voor meer informatie over aanpassend laden: Adaptief laden, hoe het werkt.
2.4. ESS – Energieopslagsystemen: energie terugvoeren in het elektriciteitsnet*
Als de omvormer/acculader wordt gebruikt in een configuratie waarin de omvormer/acculader energie terugvoert naar het elektriciteitsnet, dan is het vereist dit in te schakelen door de juiste netcode van het land te selecteren met de VEConfigure tool.
Eenmaal ingesteld, is een wachtwoord vereist om netcode uit te schakelen of de parameters van de netcode te wijzigen.

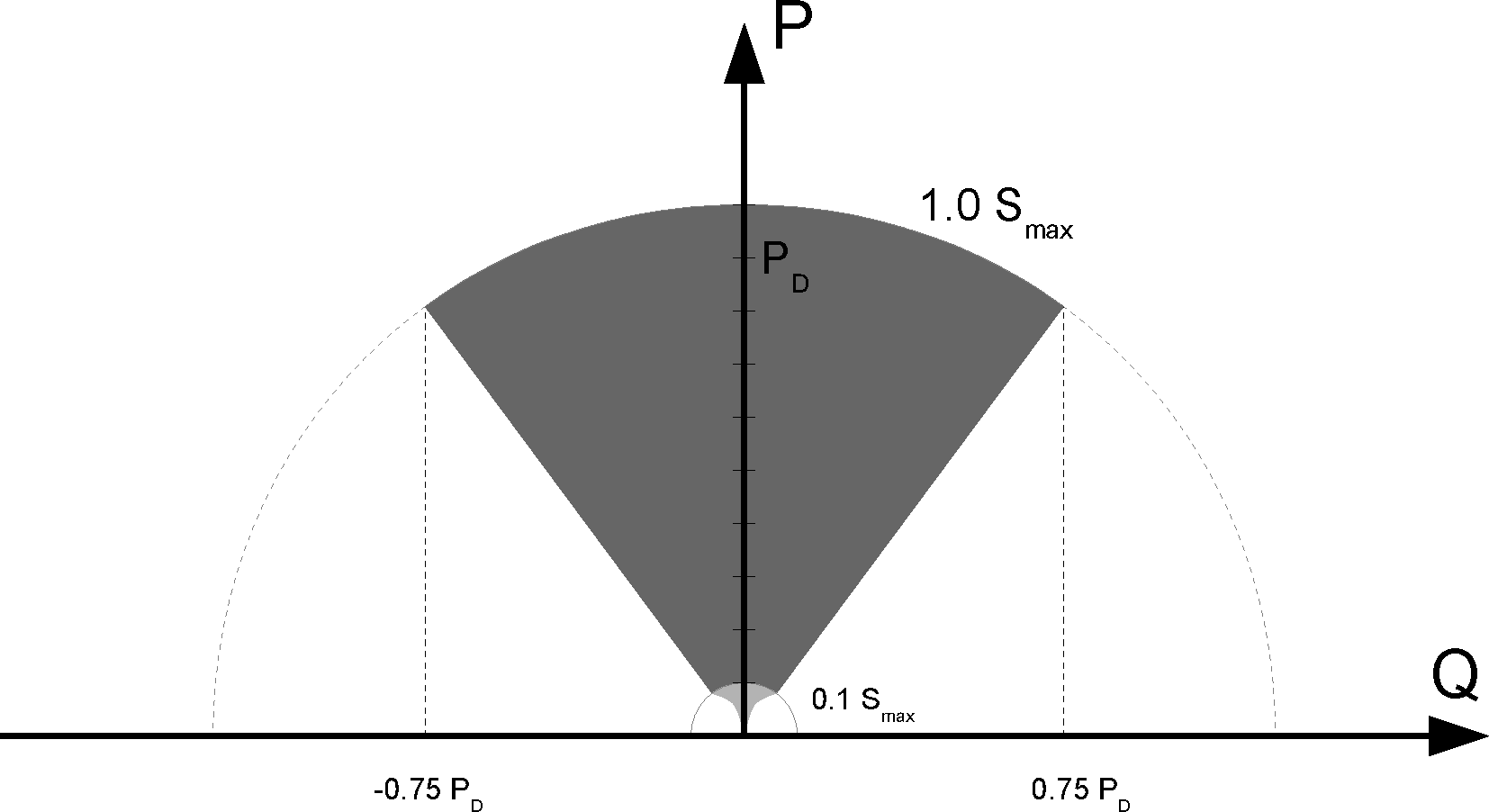

Afhankelijk van de netcode zijn er verschillende reactieve vermogencontrole modi:
Vaste cos φ
Cos φ als functie van P
Vaste Q
Q als functie van de ingangsspanning
 |
Mogelijkheid voor reactief vermogen
Als de lokale netcode niet wordt ondersteund door de omvormer/acculader moet een extern gecertificeerd interface apparaat gebruikt worden om de op het elektriciteitsnet aan te sluiten.
De omvormer/acculader kan ook worden gebruikt als een bidirectionele omvormer die parallel aan het elektriciteitsnet werkt, geïntegreerd in een door de klant ontworpen systeem (PLC of andere) dat zorgt voor de regelkring en de meting van het elektriciteitsnet.
*Deze functionaliteit is noch UL1741 gecertificeerd noch CSA 22.2 Nr.107.1.
