4. Installazione

Vedere anche:

Installazione fisica:

  • Installare il Filax in un ambiente asciutto e ben ventilato.

  • Montare il Filax utilizzando i 4 fori sulla base della sua carcassa.

  • Aprire o chiudere la carcassa togliendo le 4 viti site nella parte superiore del coperchio della carcassa.

Installazione elettrica

Attenzione

Avvertimenti di sicurezza riguardo l’installazione elettrica:

  • Durante l’installazione, assicurarsi che tutte le fonti CA alimentate siano spente o siano state scollegate.

  • Il cablaggio delle entrate e delle uscite CA deve essere protetto da fusibili o mini interruttori (MCB), compatibili con la sezione trasversale del cavo in uso.

  • Assicurarsi che entrambe le entrate CA, primaria e alternativa, siano protette contro livelli di corrente superiori a 16 A.

  • Gli interruttori differenziali esterni (RCD o RCCB) devono essere integrati nel sistema elettrico del Filax.

  • Collegare la fonte CA primaria a PRIORITY: morsetti L, N e PE.

  • Collegare la fonte CA alternativa a ALTERNATE: morsetti L, N e PE.

  • Assicurarsi che entrambe le entrate CA, primaria e alternativa, siano protette da livelli di corrente superiori a 16 A.

  • Collegare il carico CA a OUTPUT: morsetti L, N e PE.

Filax_connections.svg

Connessioni elettriche

Configurazione

Collegamento dei cavi:

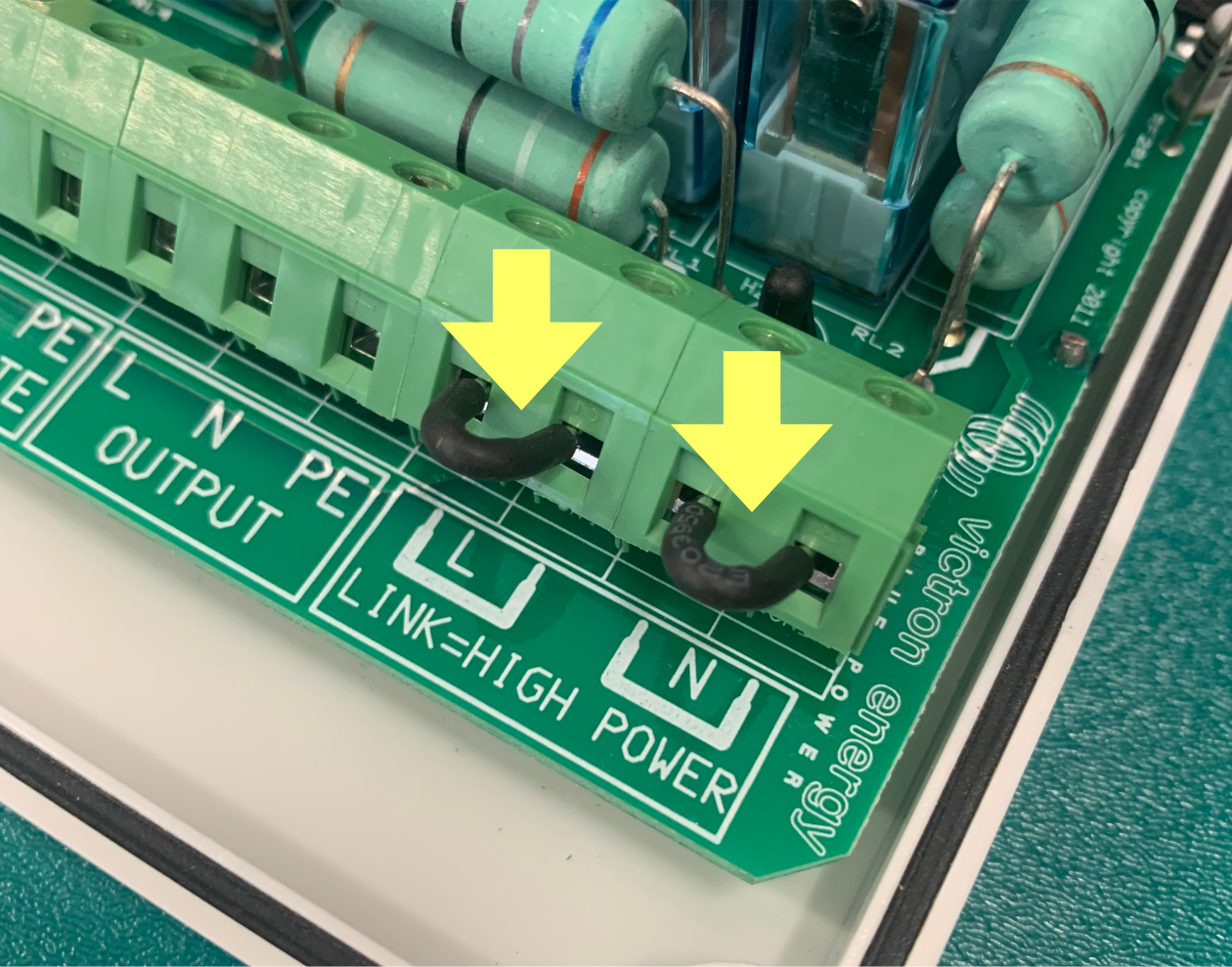

  • Se il carico CA è inferiore a 850 W, rimuovere il LINK+HIGH POWER: collegamenti cavi L e N.

  • Se il carico CA è superiore a 850 W, conservare il LINK+HIGH POWER: collegamenti dei cavi L e N al loro posto.


Eliminare entrambi i collegamenti se il carico è inferiore a 850 W

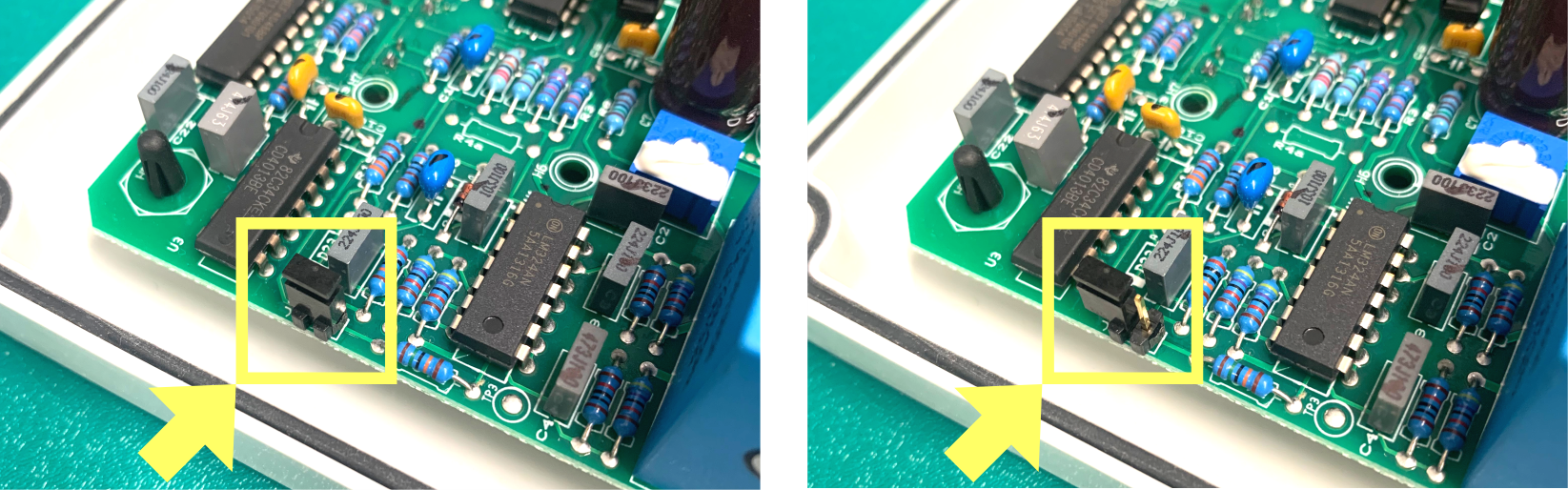

Ponticello della frequenza:

  • Se la frequenza dell’impianto è 50 Hz, rimuovere il ponticello della frequenza o posizionarlo su un solo pin (impostazione predefinita).

  • Se la frequenza dell’impianto è 60 Hz, posizionare il ponticello su entrambi i pin.

Filax_jumper_Hz.svg

Ponticello posizionato = 50 Hz Ponticello non posizionato = 60 Hz
