2. Introducción
2.1. Lynx Shunt VE.Can
El Lynx Shunt VE.Can (M10) es una parte esencial del sistema de distribución Lynx, que contiene un embarrado positivo y negativo, un monitor de baterías y un portafusibles para el fusible principal del sistema. Está disponible con embarrados M10. El shunt puede comunicarse con dispositivos GX a través de VE.Can. Además, dispone de un LED que indica el estado.
Lynx Shunt VE.Can (M10) - con y sin cubierta
El Lynx Shunt VE.Can incluye una pieza adicional del embarrado que puede sustituir al fusible del interior del shunt, proporcionando flexibilidad para colocar el fusible principal fuera del shunt en una ubicación diferente. Esto es especialmente útil en sistemas más grandes en los que se necesitan fusibles con mayor valor nominal.
Se incluyen dos terminadores VE.Can RJ45, que se usan cuando se conecta a un dispositivo GX.
Dos terminadores VE.Can RJ45 VE
El Lynx Shunt VE.Can está diseñado para un fusible CNN y también admite un fusible ANL o Mega. Los fusibles han de comprarse por separado. Para más información, véase Fusibles
Ejemplos de fusibles CNN, ANL y Mega
2.2. Manuales de productos Lynx descatalogados
Nota
Los siguientes productos han dejado de fabricarse y ya no se describen en este manual:
Lynx Shunt VE.Can (M8)
Lynx Smart BMS 500 (M8)
Lynx Distributor (M8)
Lynx Power In (M8)
Sus manuales siguen estando disponibles en la sección de manuales antiguos del sitio web de Victron Energy: https://www.victronenergy.com.es/old_manuals
Estos manuales ya no se actualizan. Los productos descatalogados siguen funcionando tal y como se describe en ellos y se pueden seguir usando en instalaciones existentes.
2.3. ¿Qué hay en la caja?
Lynx Shunt VE.Can (M10) |  | |
Terminadores VE.Can RJ45 (2 unidades) |  | |

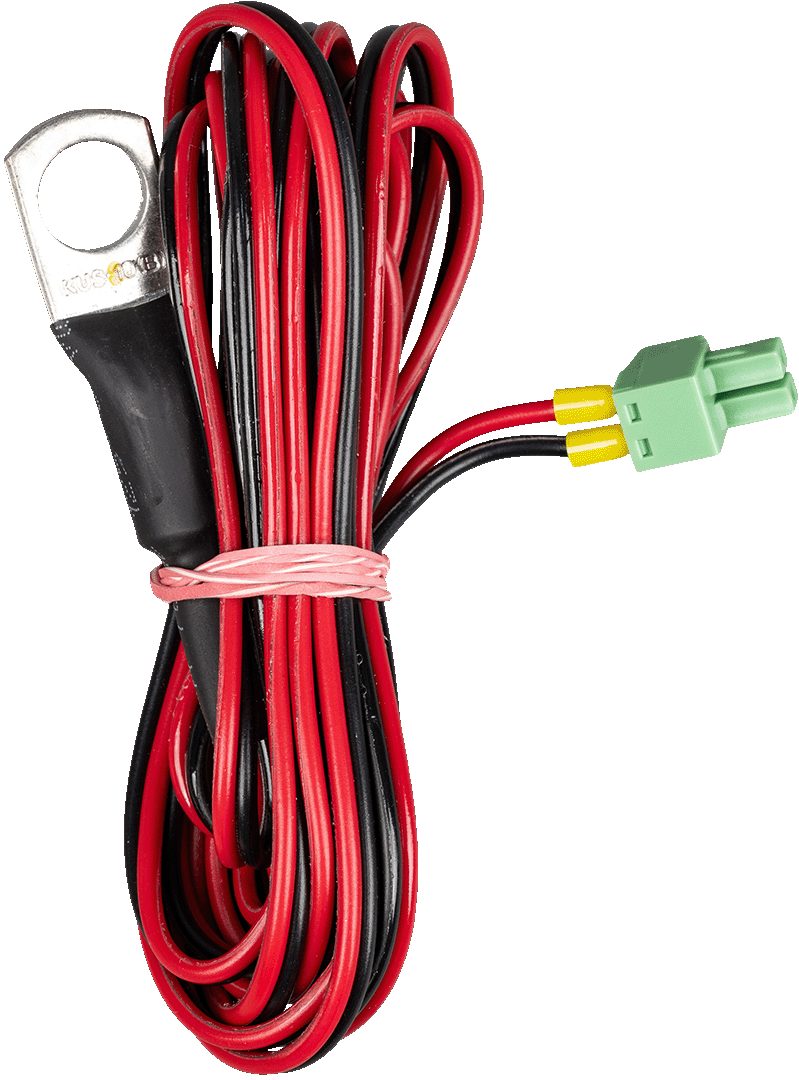

Sensor de temperatura (ASS000001000) con punteras y bloque terminal |
| |

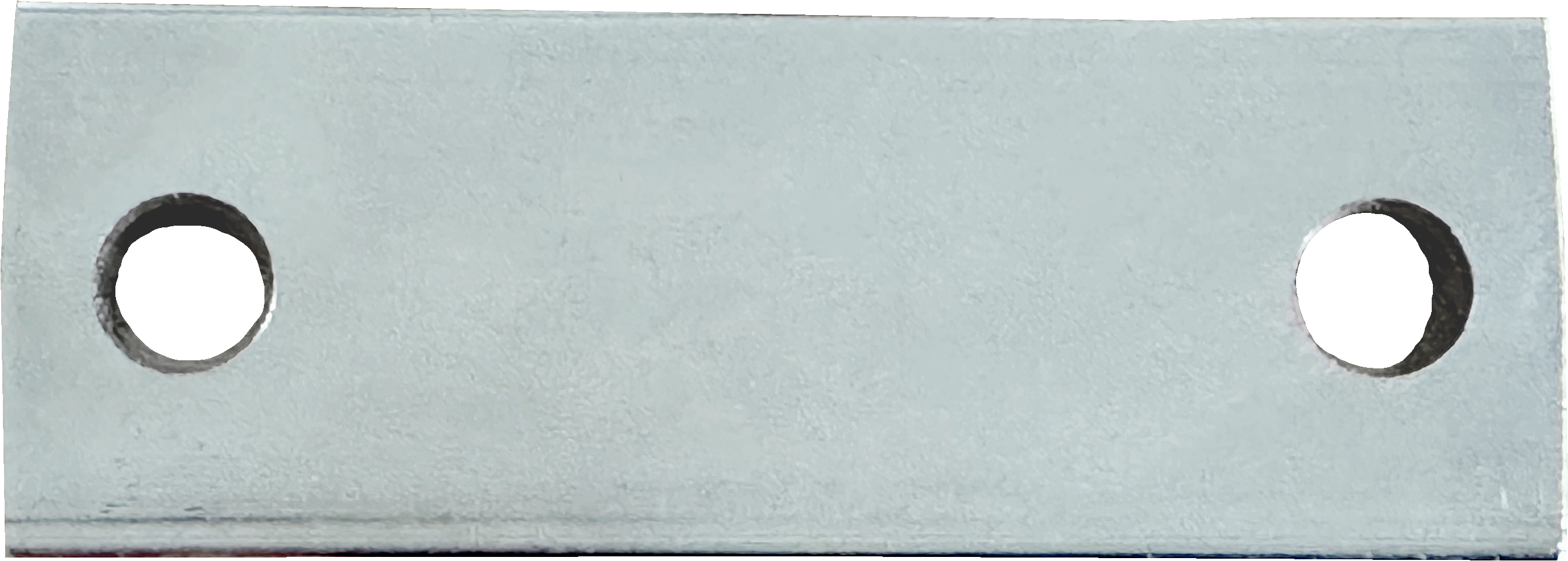

Fusible falso (pieza del embarrado) |
| |
Adhesivo invertido con guía de instalación rápida |
| |
Carpeta con etiquetas de producto |
|
2.4. Dispositivo GX
El Lynx Shunt VE.Can (M10) puede monitorizarse y configurarse con un dispositivo GX.
Para más información sobre el dispositivo GX, véase la página de producto del dispositivo GX.
Se puede conectar el dispositivo GX al VRM Portal para permitir la monitorización a distancia.
Para más información sobre VRM Portal, véase la página de VRM.
2.5. Sensor de temperatura
Se puede conectar un sensor de temperatura al Lynx Shunt VE.Can (M10). Se usa para medir la temperatura de la batería.
El sensor de temperatura se incluye con el Lynx Shunt VE.Can (M10). Para más información, véase la página de producto del sensor de temperatura QUA PMP dispositivo GX.
Sensor de temperatura QUA PMP dispositivo GX
2.6. El sistema de distribución Lynx
El sistema de distribución Lynx es un sistema de embarrado modular que incorpora conexiones CC, distribución, fusibles, monitorización de la batería y/o gestión de la batería de litio. Para más información, consulte también la página de producto de los sistemas de distribución CC.
El sistema de distribución Lynx se compone de los siguientes elementos:
Lynx Power In - Un embarrado positivo y negativo con cuatro conexiones para baterías o equipos CC, disponible con embarrado M10.
Lynx Class-T Power In - Un embarrado positivo y negativo que acepta dos fusibles Class-T y tiene dos conexiones para baterías o equipos CC, disponible con embarrado M10.
Lynx Distributor - Un embarrado positivo y negativo con cuatro conexiones con fusible para baterías o equipos CC y monitorización de fusibles, disponible en dos versiones, con embarrado M10.
Lynx Shunt VE.Can - Un embarrado positivo con espacio para un fusible principal del sistema y un embarrado negativo con un shunt para la monitorización de la batería. Tiene comunicación VE.Can para monitorización y configuración con un dispositivo GX. Disponible con embarrados M10.
Lynx Smart BMS - Para su uso junto con las baterías Smart Lithium de Victron Energy. Contiene un embarrado positivo con un contactor accionado mediante un sistema de gestión de la batería (BMS) y un embarrado negativo con un shunt para la monitorización de la batería. Tiene comunicación Bluetooth para monitorización y configuración mediante la aplicación VictronConnect y comunicación VE.Can para monitorización con un dispositivo GX y el Portal VRM. Hay un modelo de 500 A con embarrados M10 y uno de 1000 A con embarrados M10.
Los módulos Lynx: Lynx Power In, Lynx Class-T Power In, Lynx Distributor, Lynx Shunt VE.Can y Lynx Smart BMS
