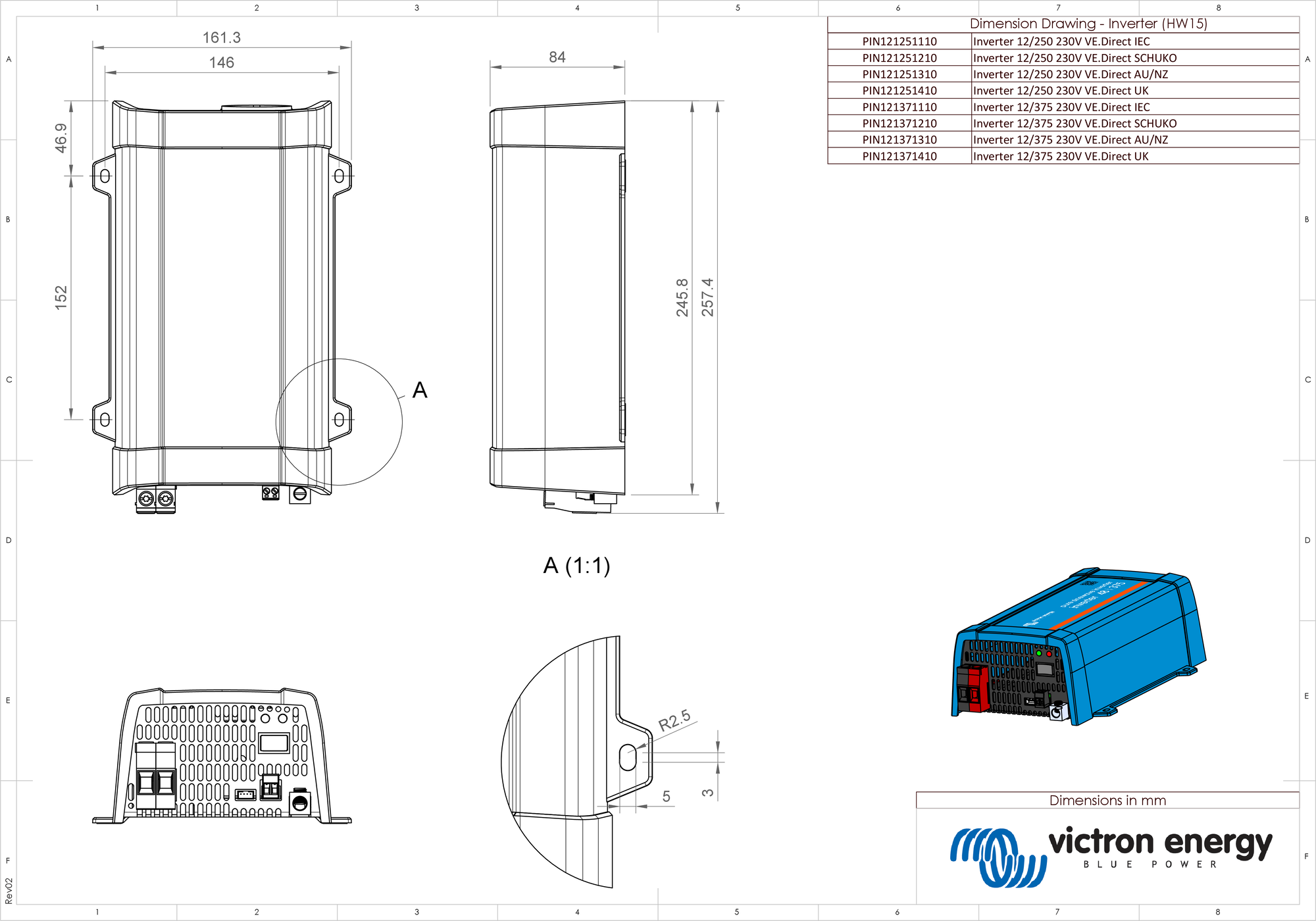

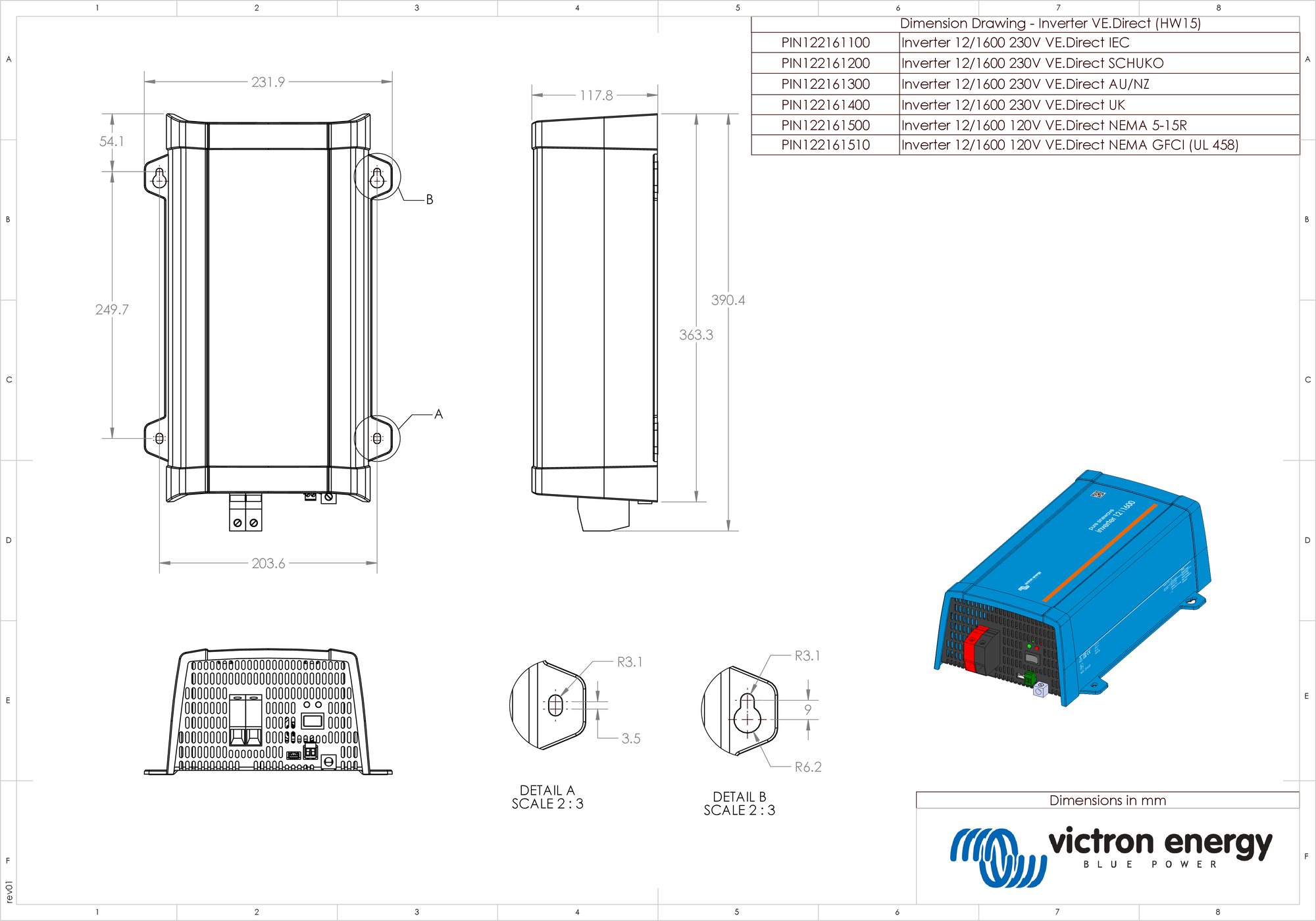

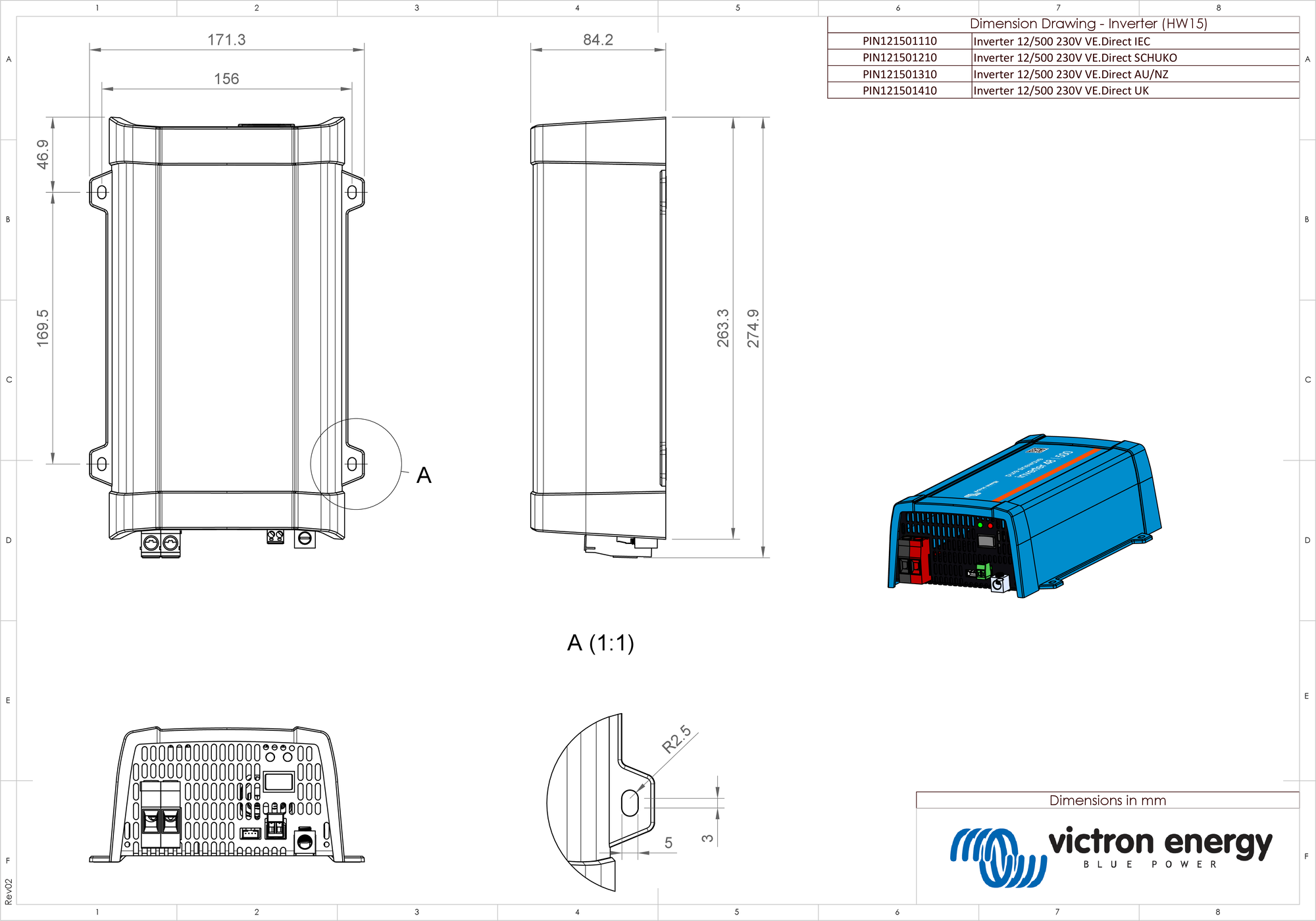

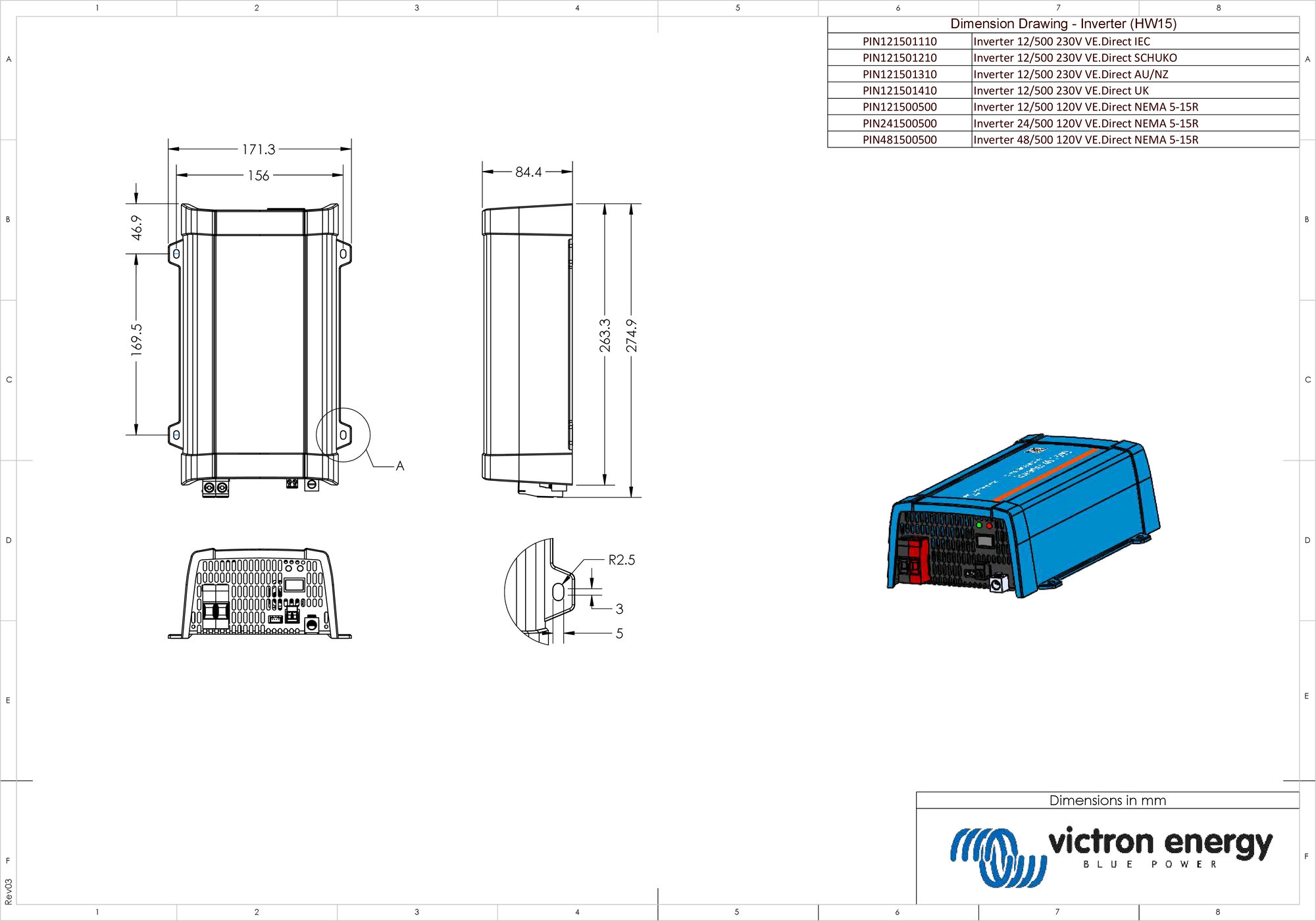

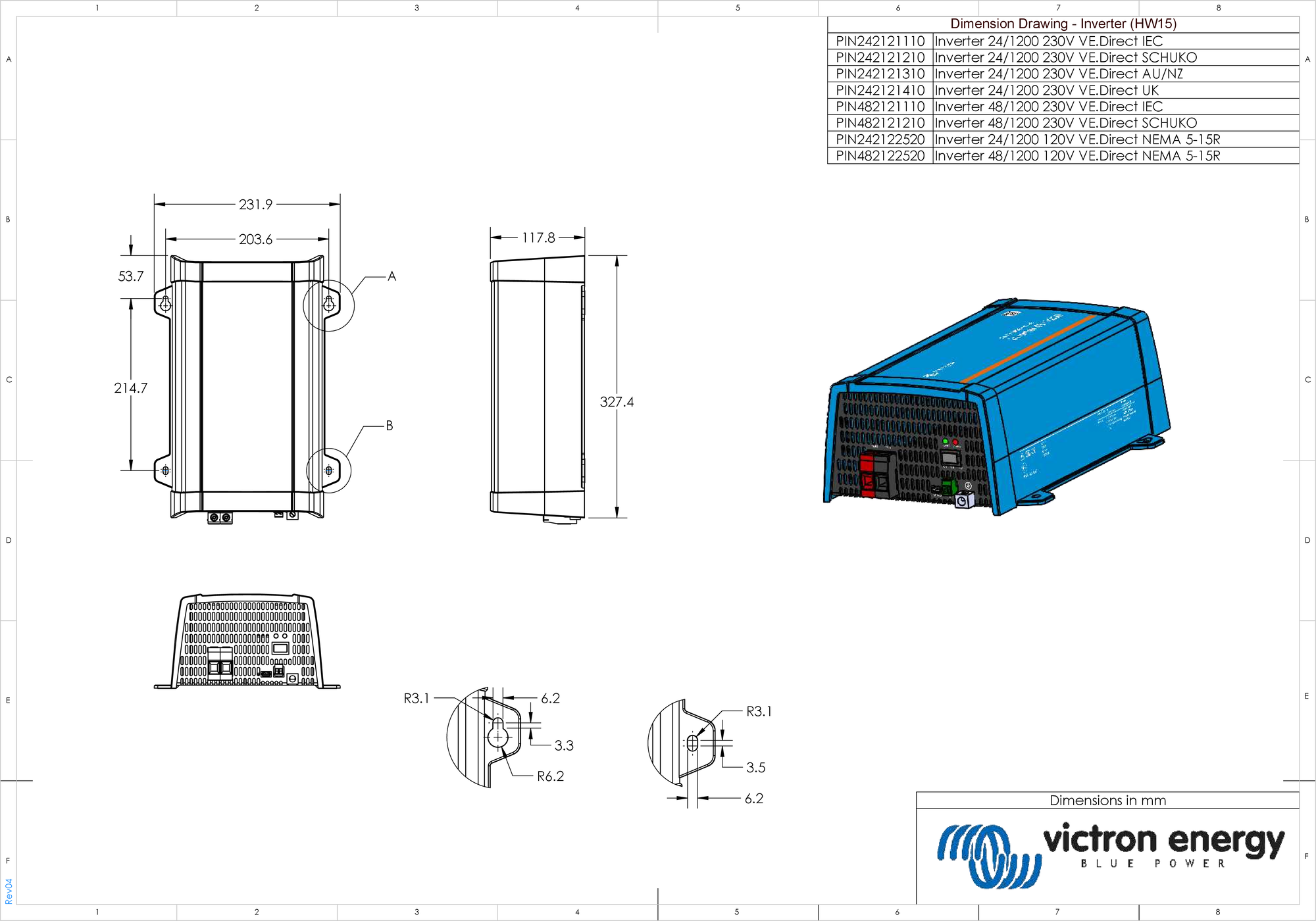

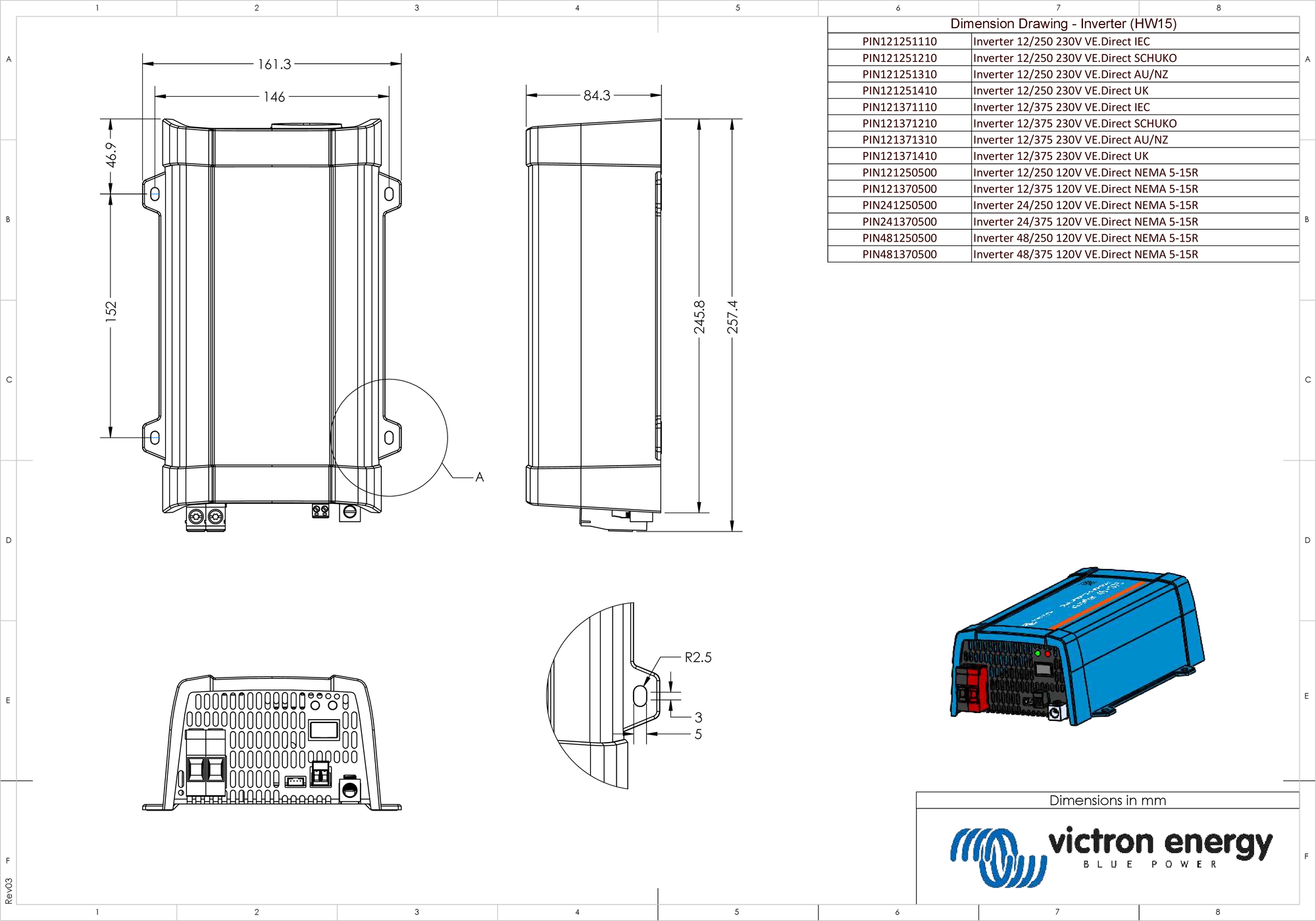

Inverter VE.Direct 230V Handbok

Beroende på modellen är växelriktaren utrustad med ett av följande AC-uttag:

AC-uttag	AC-spänning	Bild

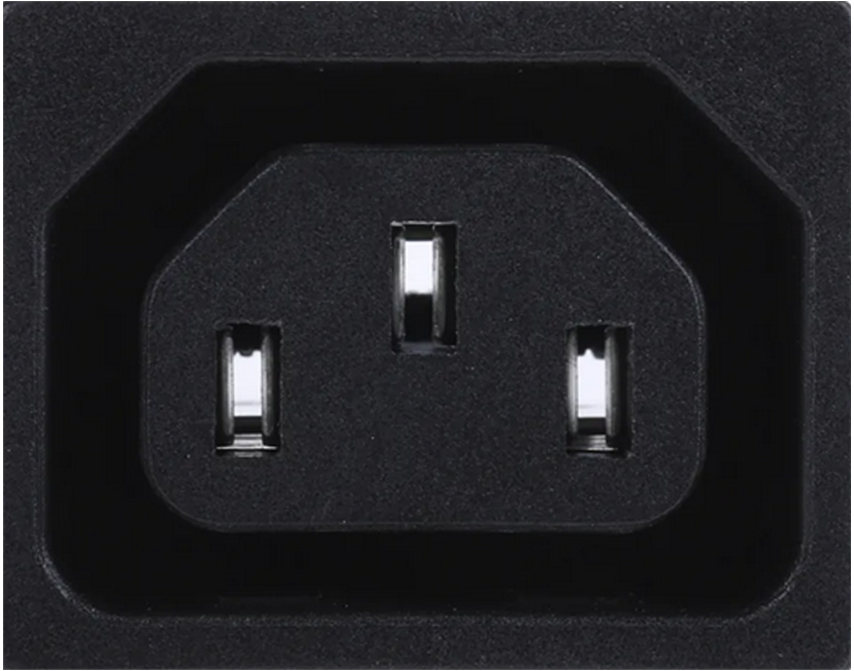

IEC-320 (hankontakt ingår)	230 V

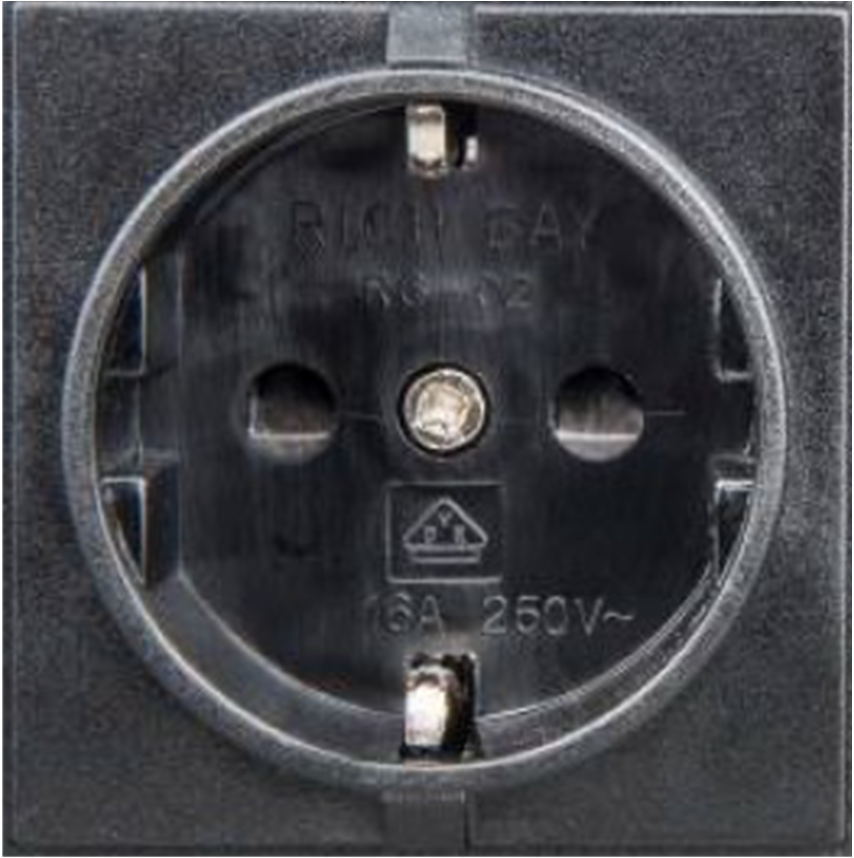

Schuko (CEE 7/4)	230 V
UK (BS 1363)	230 V

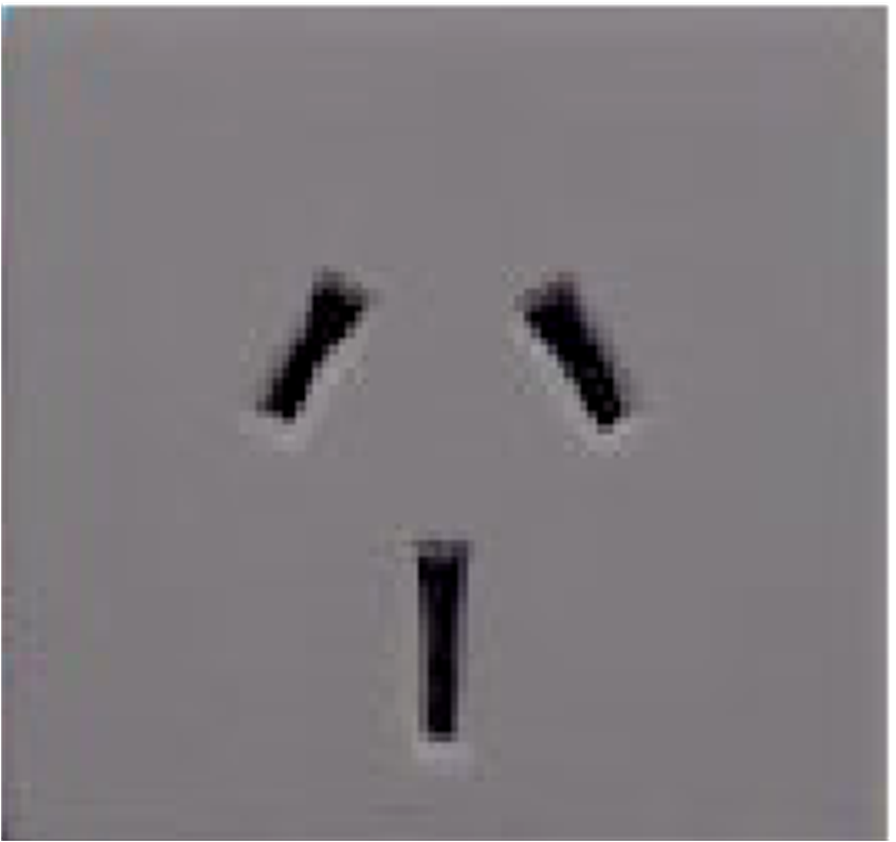

AU/NZ (AS/NZS 3112)	230 V

Koppling av växelriktarens neutrala utgång till chassit/jord

AC-utgången är isolerad från DC-ingången och chassit: Lokala bestämmelser kan kräva en verklig neutral. I sådana fall måste en av AC-utgångskablarna kopplas till chassit, och chassit måste kopplas till en pålitlig jordkontakt. Inuti växelriktaren har ett alternativ för att koppla neutralen och chassit möjliggjorts: nedan finns en förklaring hur man gör det.

Säkerställ att batteriet är frånkopplat när du kopplar neutralen till skyddsjordningen (PE).

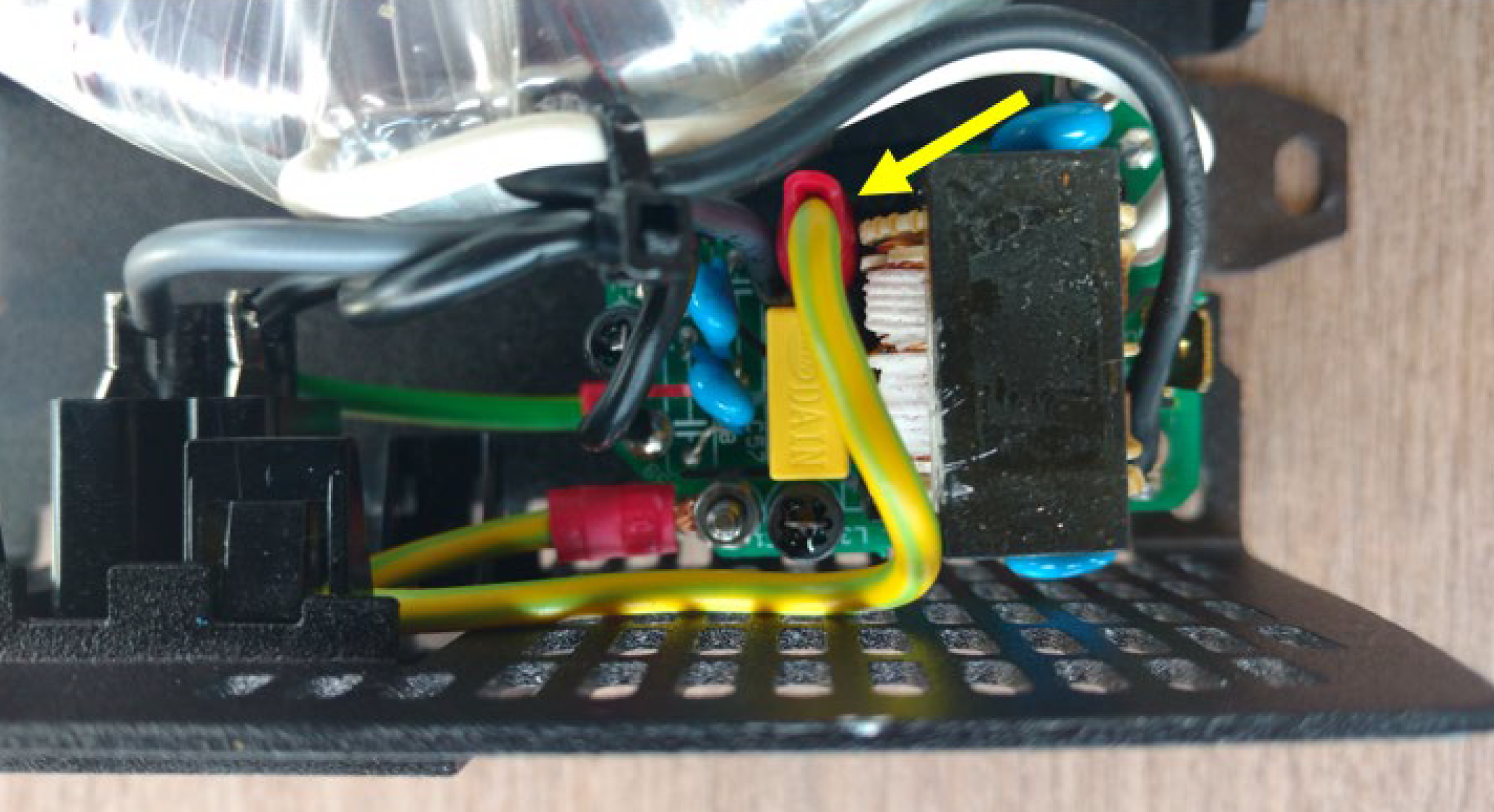

En invändig PE-kabel, som används för att koppla ihop neutralen och chassit, finns tillgänglig efter att du har tagit bort plastskyddet. Du behöver en Torx T10-skruvmejsel för att lossa på de fyra skruvarna som plastskyddet är fäst med.

För växelriktare med 250 VA och 500 VA:

För dessa växelriktare kan jordkabeln från chassit antingen kopplas till FJ1 (neutral i float) eller till FJ2 (neutral kopplad till jord/chassis). Etiketterna FJ1 och FJ2 finns tryckta på kretskortet. Standardpositionen är FJ1, dvs neutral i float.
