6. Funcionamento
6.1. Inverter
O inversor pode ser ligado com estes métodos:
Interruptor ON/OFF/ECO.
A aplicação VictronConnect.
Terminal remoto com anel de cabo.
Interruptor remoto ligado ao terminal remoto (opcional).
Painel de controlo do inversor VE.Direct ligado ao terminal remoto (opcional).
Um dispositivo GX e o portal VRM portal (opcional).
6.1.1. Modo ECO
O inversor pode ser colocado no modo ECO através da aplicação VictronConnect ou do interruptor «ON/OFF/ECO» .
Quando o inversor está a funcionar no modo ECO, reduz o consumo de energia em funcionamento sem carga («standby»). O inversor será desligado automaticamente assim que detectar que não há carga ligada. Em seguida, liga brevemente a cada 3 segundos para detetar uma carga. Se a potência de saída superar um nível predefinido, o inversor continua a funcionar.
Para obter mais informação sobre o modo ECO, consulte a secção Modo ECO e definições ECO.
6.2. Definições e resolução de problemas do LED de Energia e Alarme
 |

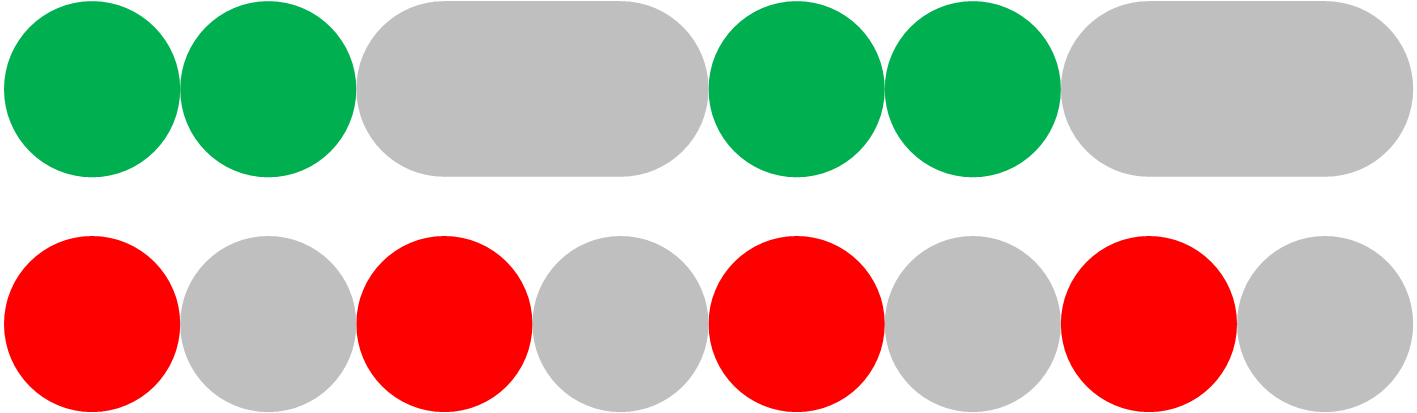

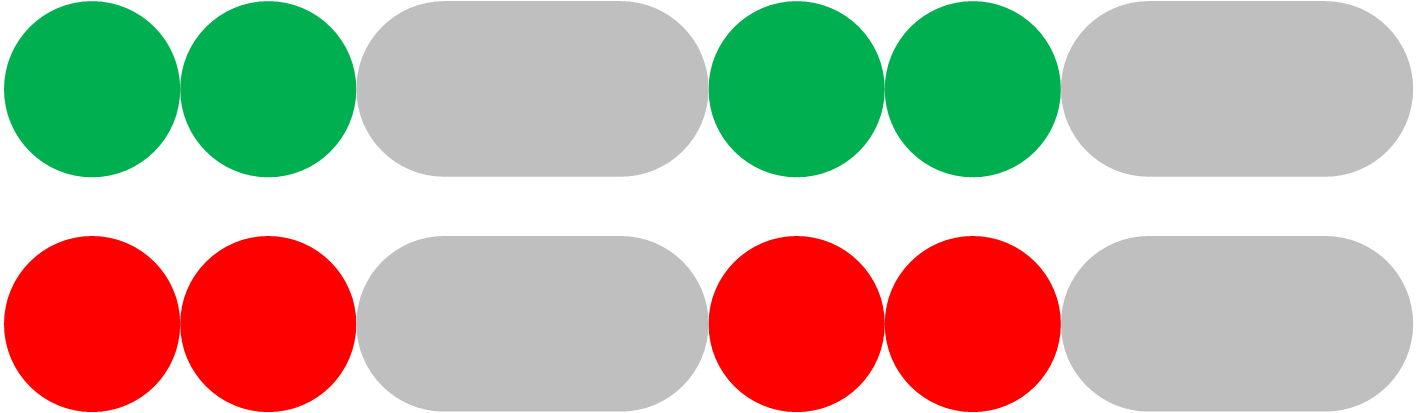

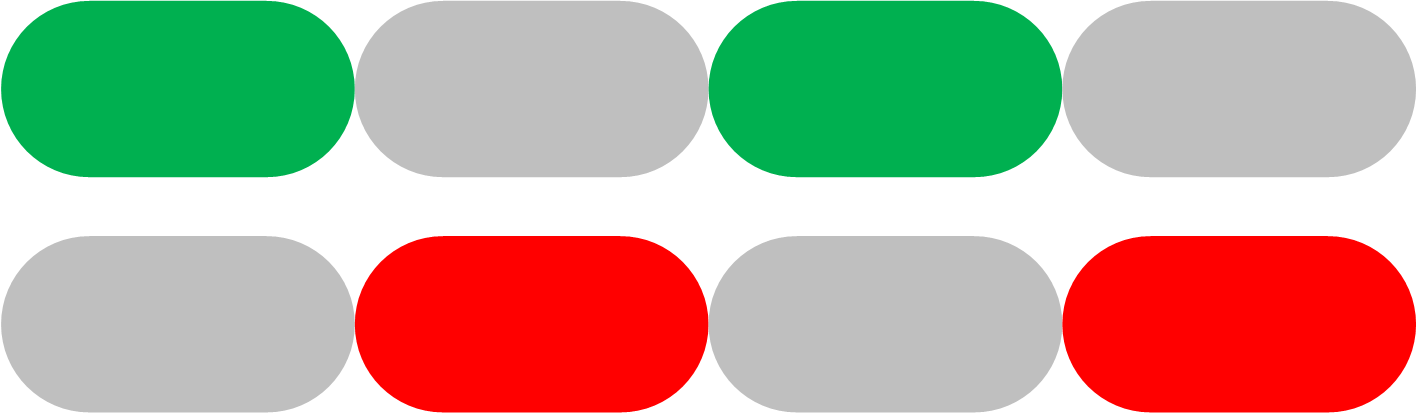

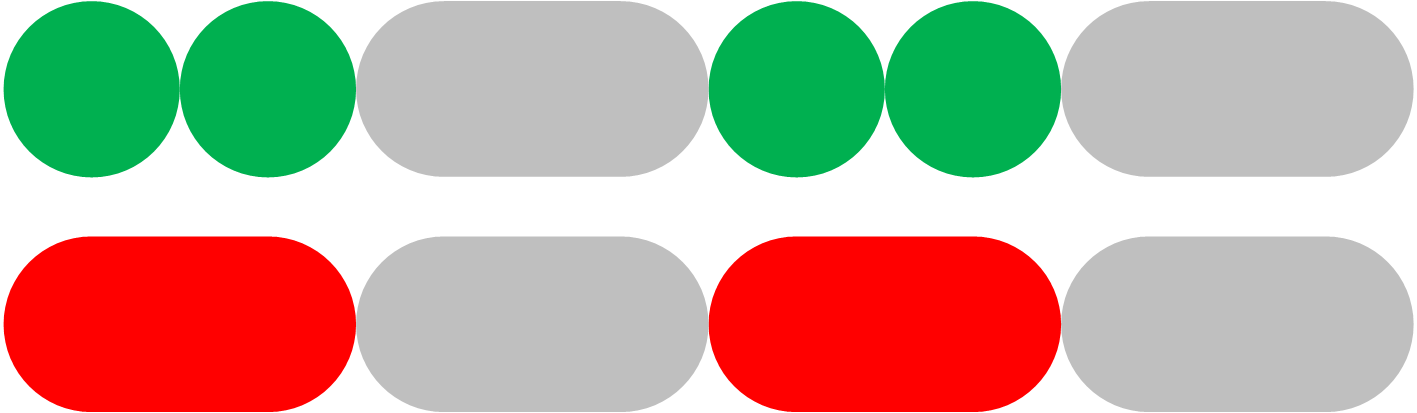

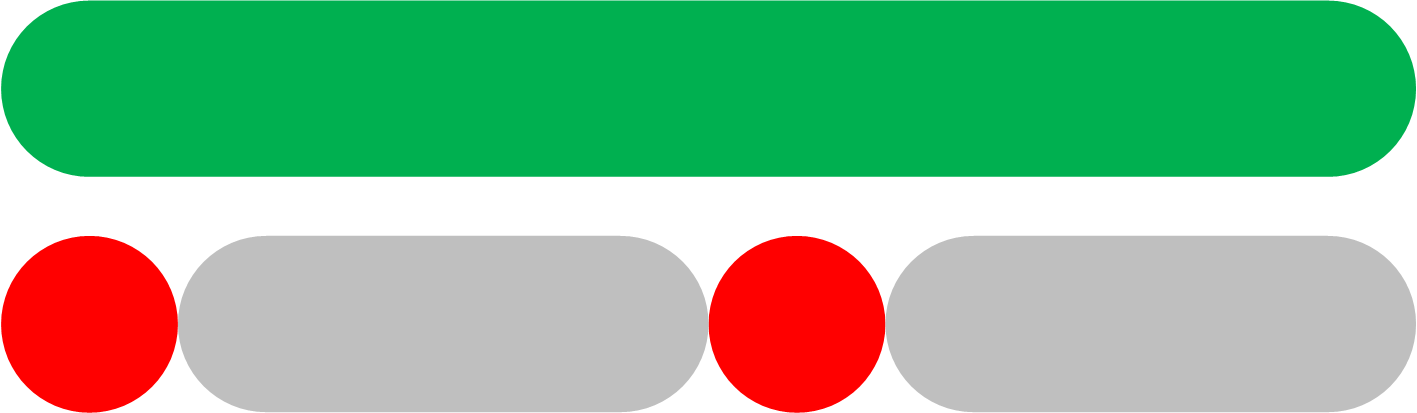

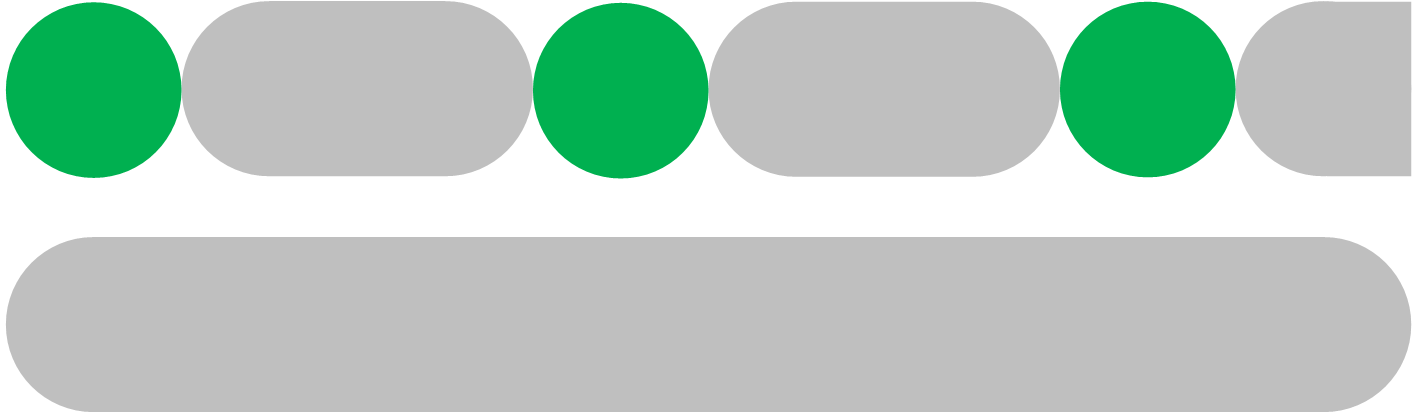

LED | Comportamento do LED | Modo de funcionamento | Resolução de problemas |
|---|---|---|---|

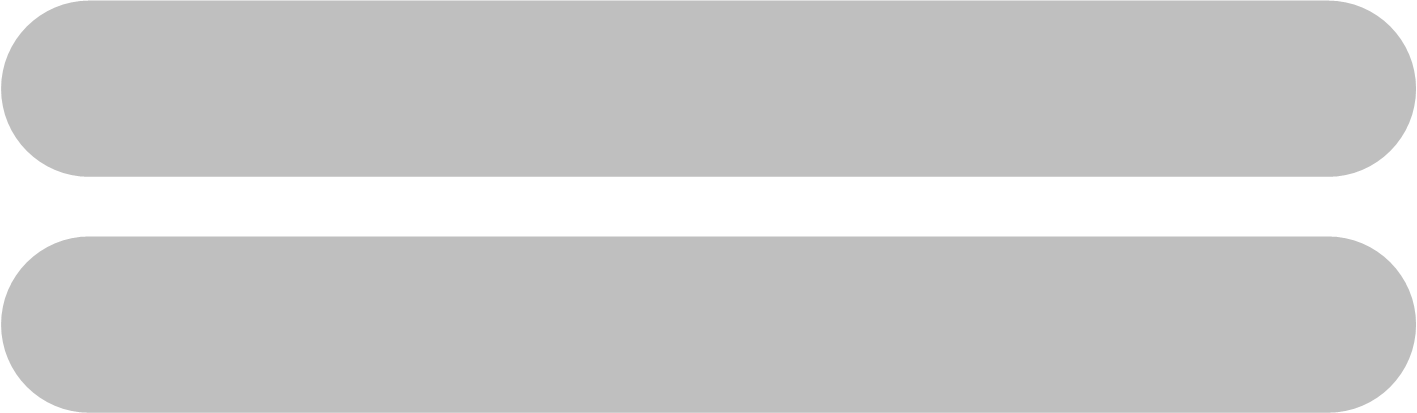

 | LED POWER verde apagado. LED vermelho de ALARME apagado. | O inversor foi desligado, diretamente ou através do respetivo conector de ligar/desligar remoto, ou o inversor não está alimentado. | Verifique o interruptor ON/OFF/ECO: deve estar na posição ON ou na posição ECO. Para verificar se o inversor está operacional, coloque o interruptor em OFF e depois em ON. Se não estiver operacional, verifique o seguinte:
|
 | LED POWER verde aceso. LED ALARM vermelho apagado. | O inversor foi ligado e está operacional. | n/a |
 | LED POWER verde intermitente lento com um impulso curto. LED ALARM vermelho apagado. | O inversor foi colocado no modo ECO e está no estado «Search» (procurar). Por outras palavras, a carga do inversor é inferior à definição «Wake up power» (potência de ativação). O inversor envia um impulso de procura em intervalos regulares para verificar se uma carga foi ligada ou ativada. | Se o inversor continuar a ligar e desligar enquanto houver uma carga ligada, a carga poderá ser muito pequena se comparada às configurações reais do modo ECO. Aumente a carga ou modifique a definição «Wake up power» (potência de ativação). |

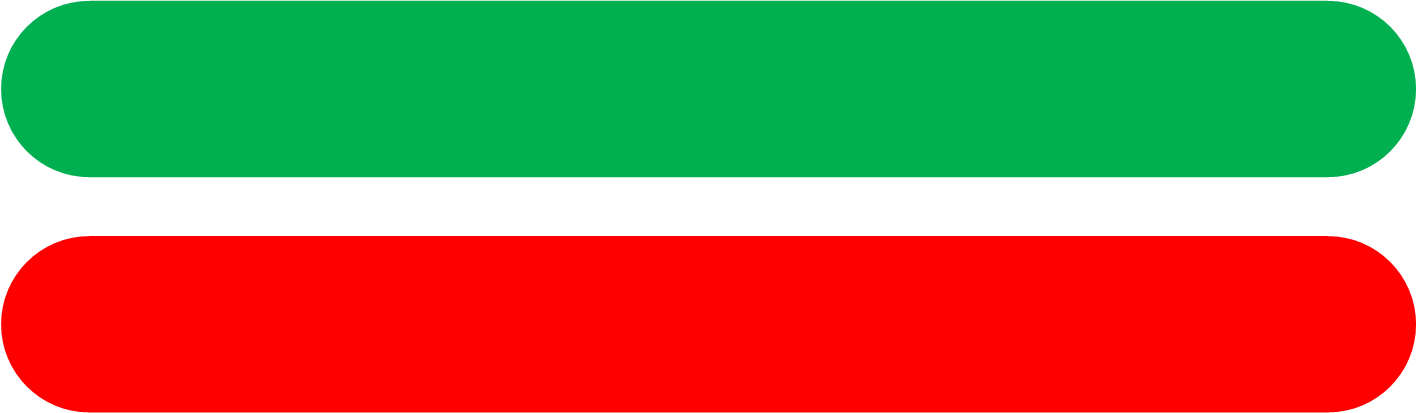

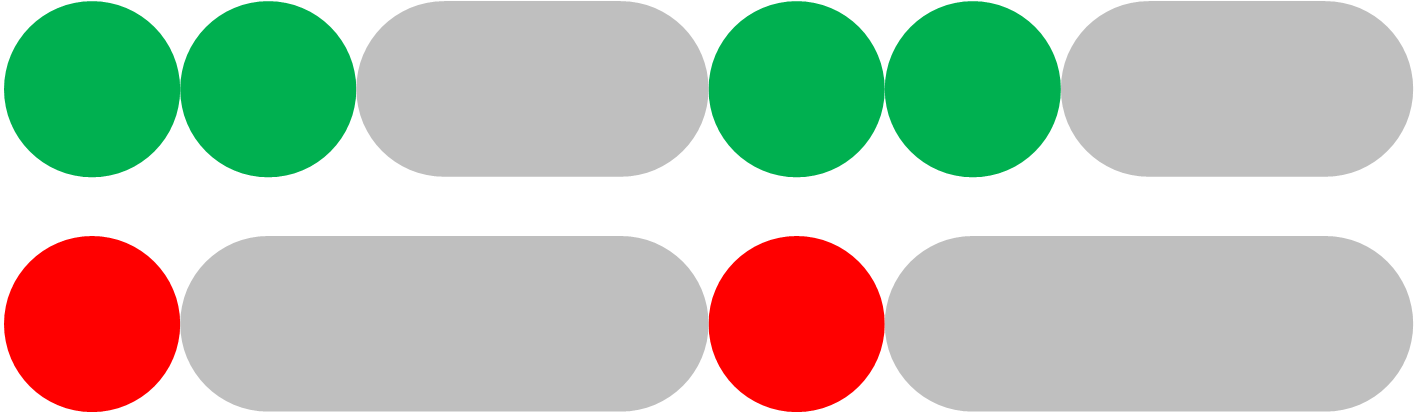

 | LED POWER verde aceso. LED ALARM vermelho aceso. | Aviso de sobrecarga. O inversor indica que a carga CA é superior à potência nominal do inversor e que, se esta situação se mantiver, o inversor se vai desligar por um alarme de sobrecarga. | Reduza a carga CA. |
 | LED POWER verde intermitente com um impulso duplo rápido. LED ALARM vermelho aceso. | Alarme de sobrecarga. O inversor desligou-se devido a uma sobrecarga prolongada e não volta a arrancar automaticamente. | Elimine a causa da sobrecarga e depois reinicie o inversor desligando e voltando a ligá-lo. Para mais informação, consulte também a secção Proteções e reinícios automáticos. |

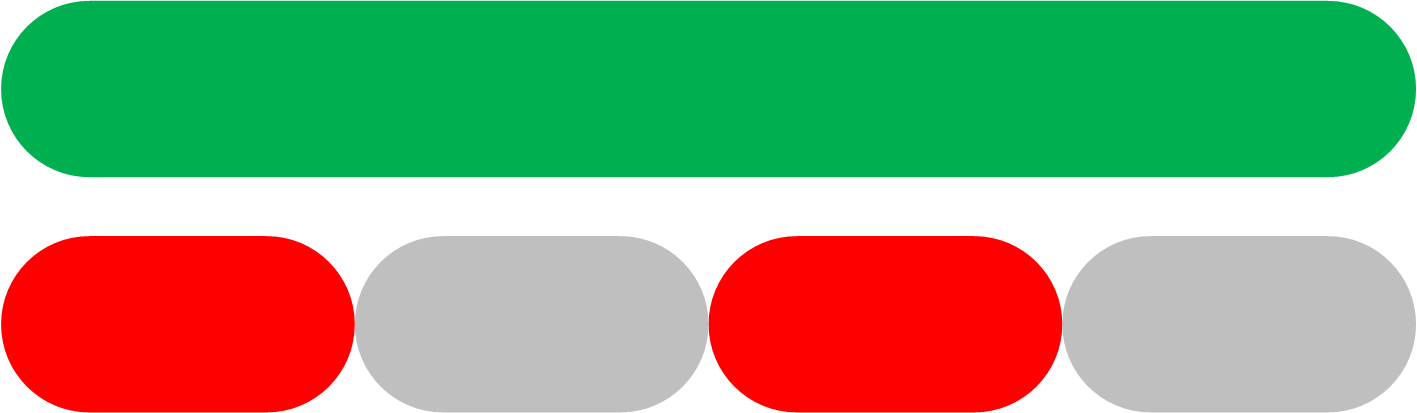

 | LED POWER verde aceso. LED ALARM vermelho em intermitência lenta. | Advertência de tensão da bateria baixa . A tensão da bateria é inferior à tensão do «alarme de bateria fraca». Se a tensão da bateria descer ainda mais, o inversor desliga-se com um «Alarme de tensão da bateria baixa». | Carregue a bateria e/ou desligue as cargas CA. Verifique também se todas as ligações do cabo da bateria estão apertadas. Os cabos da bateria têm uma espessura suficiente, a bateria está carregada e a ainda está em bom estado? |

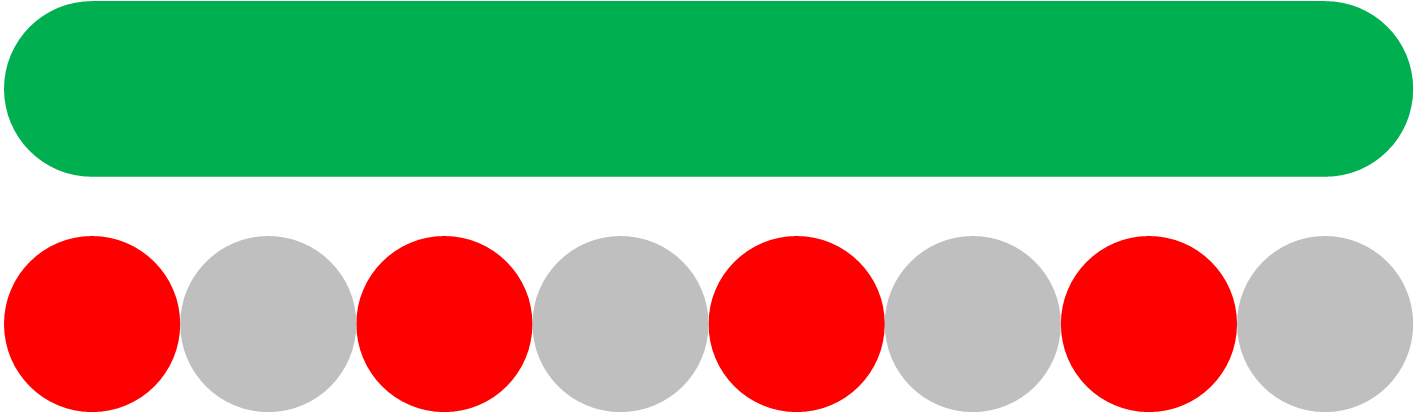

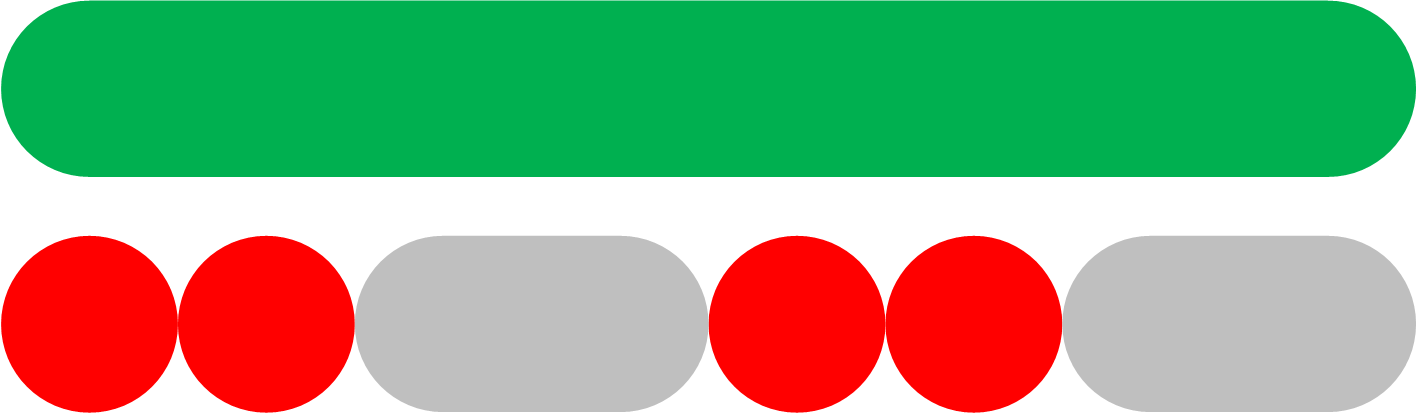

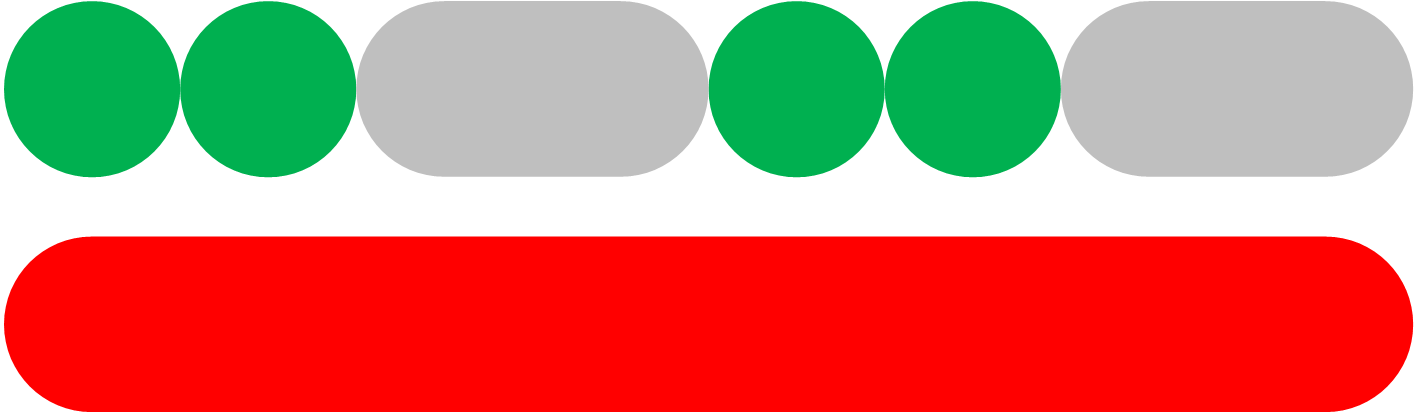

 | LED POWER verde aceso. LED ALARM vermelho em intermitência rápida. | Advertência de tensão da bateria alta. A tensão da bateria é demasiado elevada. Se a tensão da bateria aumentar ainda mais, o inversor desliga-se com um «Alarme de tensão da bateria alta». | Reduza a tensão de entrada CC, verifique se a tensão da bateria está correta e se o banco de baterias está devidamente ligado. Verifique também se existem carregadores ou equipamentos avariados ou incorretos com um regulador de carga avariado. |
 | LED POWER verde aceso. LED ALARM vermelho intermitente com um impulso duplo rápido. | Aviso de temperatura elevada. A temperatura interna é demasiado elevada. Se a temperatura aumentar ainda mais, o inversor desliga-se com um «Alarme de temperatura alta». | Reduza a carga CA e/ou mova o inversor para uma área mais bem ventilada. |
 | LED POWER verde aceso. LED ALARM vermelho intermitente com um impulso simples rápido em intervalos mais longos. | Advertência de ondulação CC elevada. A tensão CC apresenta uma tensão de ondulação demasiado alta. Se a tensão de ondulação aumentar ainda mais, o inversor desliga-se com um «Alarme de ondulação CC elevada». | Verifique se todas as ligações do cabo da bateria estão apertadas. Os cabos da bateria têm uma espessura suficiente? A ondulação CC está relacionada com uma queda de tensão nos cabos da bateria. Para obter mais informação sobre ondulação DC e como a evitar, consulte o livro "Wiring Unlimited". |
 | LED POWER verde intermitente com um impulso duplo rápido. LED ALARM vermelho em intermitência lenta. | Alarme de tensão da bateria baixa. O inversor desligou-se devido a uma tensão da bateria baixa. | Para reiniciar o inversor, carregue a bateria ou desligue o inversor e volte a ligá-lo. Verifique a tensão nos terminais da bateria do inversor. Verifique também os fusíveis CC, os cabos e as ligações dos cabos Para mais informação, consulte também a secção Proteções e reinícios automáticos. |
 | LED POWER verde intermitente com um impulso duplo rápido. LED ALARM vermelho em intermitência rápida. | Alarme de tensão da bateria alta. O inversor desligou-se devido à alta tensão da bateria. | Reduza a tensão de entrada CC, verifique se a tensão da bateria está correta e se o banco de baterias está devidamente ligado. Verifique também se existem carregadores ou equipamentos avariados ou incorretos com um regulador de carga avariado. O inversor liga-se automaticamente quando a tensão da bateria diminuir para um nível aceitável. Para mais informação, consulte também a secção Proteções e reinícios automáticos. |
 | LED POWER verde intermitente com um impulso duplo rápido. LED ALARM vermelho intermitente com um impulso duplo rápido. | Alarme de temperatura alta. O inversor desligou-se devido a uma temperatura elevada. | Aguarde até que arrefeça. O inversor volta a ligar-se automaticamente quando temperatura interna diminuir para um nível aceitável. Verifique o ambiente do inversor, a ventilação pode ser melhorada ou o inversor pode ser movido para uma localização mais fria? Para mais informação, consulte também a secção Proteções e reinícios automáticos. |
 | LED POWER verde intermitente com um impulso duplo rápido. LED ALARM vermelho intermitente com um impulso simples rápido em intervalos mais longos. | Alarme de ondulação CC. O inversor desligou-se devido a uma ondulação CC elevada. | Verifique se todas as ligações do cabo da bateria estão apertadas. Os cabos da bateria têm uma espessura suficiente? A ondulação CC está relacionada com uma queda de tensão nos cabos da bateria. Para obter mais informação sobre ondulação DC e como a evitar, consulte o livro "Wiring Unlimited". Para reiniciar o inversor, desligue-o e volte a ligá-lo. Para mais informação, consulte também a secção Proteções e reinícios automáticos. |

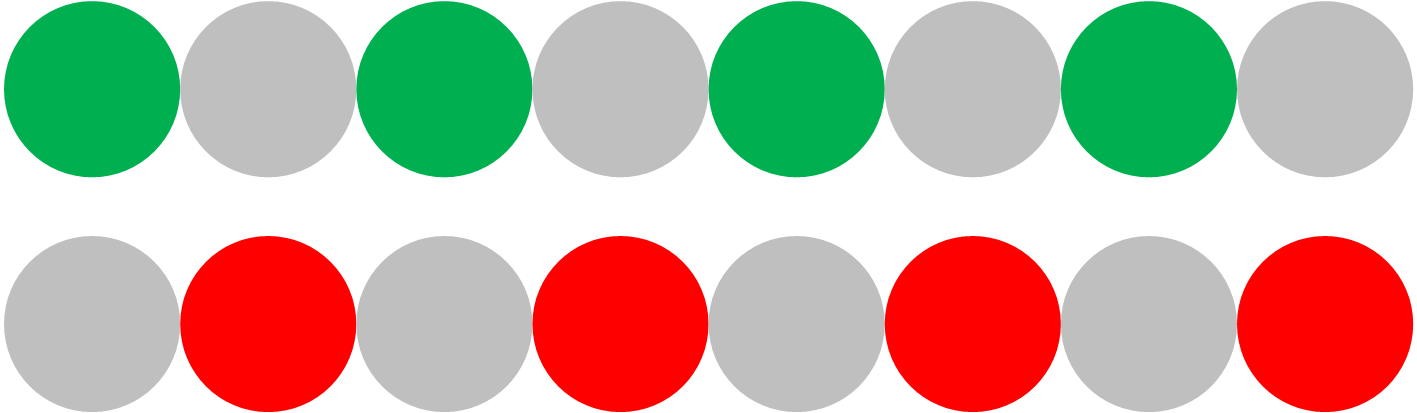

 | LED POWER verde e LED ALARM vermelho em intermitência rápida alternada. | Atualização do «firmware» ativa. | Aguarde até que a atualização tenha sido concluída. Se a atualização do «firmware» falhar, tente novamente. |
 | LED POWER verde e LED ALARM vermelho em intermitência lenta alternada. | Erro de calibragem ou parâmetro. | Contacte o fornecedor da Victron para obter assistência. |
6.3. Proteções e reinícios automáticos
Sobrecarga
Algumas cargas, como motores ou bombas, produzem correntes de irrupção elevadas numa situação de arranque. Nestas circunstâncias, há a possibilidade de a corrente de arranque ultrapassar o nível de disparo para sobreintensidade do inversor. Neste caso, a tensão CA saída diminui rapidamente para limitar a corrente de saída do inversor. Se o nível de disparo para sobreintensidade for ultrapassado de forma contínua, o inversor desliga-se, aguarda 30 s e volta a reiniciar.
Após três reinícios, seguidos por outra sobrecarga em 30 s após o reinício, o inversor é desligado e permanece assim. Os LED sinalizam o desligamento devido a sobrecarga. Para reiniciar o inversor, desligue-o e volte a ligá-lo.
Tensão baixa da bateria (ajustável)
O inversor desliga-se quando a tensão de entrada CC for inferior ao parâmetro de desligamento por bateria gasta. Os LED sinalizam o encerramento devido a uma bateria fraca. O inversor arrancará automaticamente, após um atraso mínimo de 30 s, se a tensão da bateria for superior ao parâmetro «Reinício por bateria fraca».
Após três reinícios, seguidos por outro encerramento por bateria fraca em 30 s após o reinício, o inversor é desliga e permanece assim. Os LED sinalizam o encerramento devido a uma bateria fraca. Para reiniciar o inversor, desligue-o e depois volte a ligá-lo. Em alternativa, recarregue a bateria. O inversor arranca automaticamente quando a tensão da bateria for superior durante, pelo menos 30 s, ao parâmetro de «Deteção da carga».
Consulte a secção Especificações técnicas para obter informação sobre os níveis predefinidos de encerramento e de reinício por bateria fraca. Os níveis podem ser personalizados através da aplicação VictronConnect.
Em alternativa, pode implementar um corte dinâmico por bateria fraca. Para mais informação, consulte a secção Corte dinâmico.
Tensão alta da bateria
O inversor desliga-se se a tensão de entrada CC for demasiado elevada. Os LED sinalizam o encerramento devido a uma tensão da bateria elevada. O inversor primeiro aguarda 30 s e só depois retoma o funcionamento quando a tensão da bateria diminuir para um nível aceitável.
Verifique se existem carregadores, alternadores ou carregadores solares avariados ligados à bateria.
Temperatura elevada
O inversor desliga-se se detetar uma temperatura interna demasiado elevada. Os LED sinalizam o encerramento por temperatura elevada. O inversor aguarda 30 s e só retoma o funcionamento quando a temperatura for inferior a um nível aceitável.
Os alarmes de temperatura elevada são geralmente causados por uma temperatura ambiente demasiado elevada, frequentemente em combinação com uma carga também elevada do inversor. Verifique se o espaço em que o inversor é utilizado está bem ventilado e talvez com ar condicionado.
Ondulação CC elevada
O inversor desliga-se se detetar uma ondulação CC demasiado elevada. Os LED sinalizam o encerramento por ondulação CC elevada. O inversor aguarda 30 s e depois retoma o funcionamento. Se após três reinícios, a tensão ondulada CC ainda for demasiado elevada, o inversor desliga-se e não tenta reiniciar. Para reiniciar o inversor, desligue-o e volte a ligá-lo.
A ondulação CC elevada normalmente é causada por ligações soltas do cabo CC e/ou por uma cablagem CC com uma secção insuficiente. Para aceitar ou evitar os alarmes de ondulação, verifique a cablagem entre a bateria e o inversor. Comprove se a cablagem tem a espessura recomendada, se todas as ligações estão bem apertadas e se os fusíveis e os isoladores da bateria estão em bom estado. Para mais informação sobre a ondulação CC, consulte o livro Wiring Unlimited.
A ondulação CC contínua elevada reduz a vida útil do inversor.
6.4. Monitorização através da VictronConnect
A aplicação VictronConnect pode ser utilizada para monitorizar o inversor.
 |
Aplicação VictronConnect.
Para obter informações sobre como fazer a ligação, consulte a secção A aplicação VictronConnect e/ou o manual da VictronConnect, que está disponível na página de informação da aplicação VictronConnect.

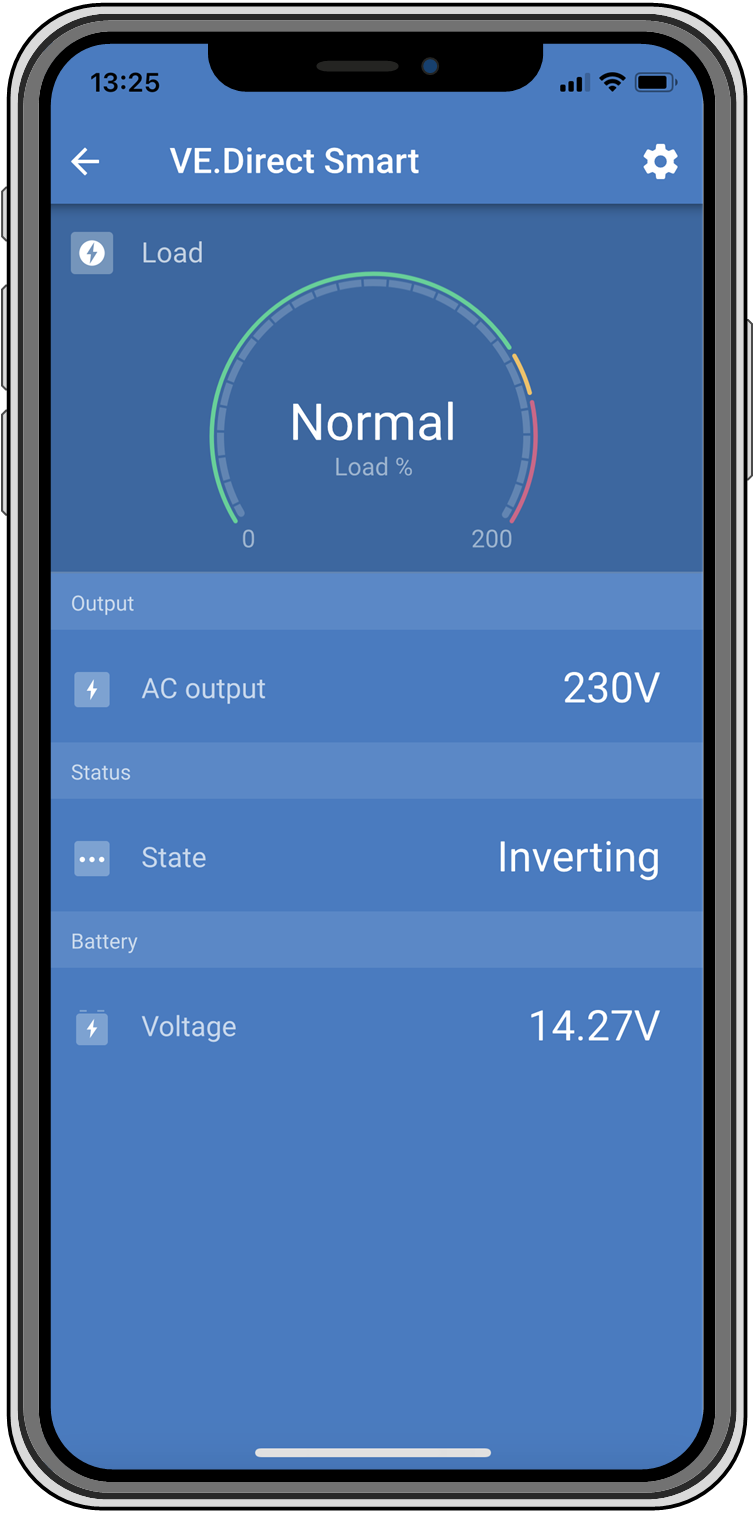

A aplicação VictronConnect apresenta as seguintes informações:
Carga do inversor em percentagem da capacidade nominal do inversor.
Saída de tensão CA.
Tensão da bateria.
Estado operacional.
Mensagens de advertência ou alarme*.
*) Lembre-se de que a aplicação não está ativa em segundo plano. Isto significa que a aplicação não envia alarmes ou advertências para o seu telemóvel, exceto se estiver ativa no primeiro plano.
6.5. Monitorização através de um dispositivo GX, GlobalLink e do portal VRM
O inversor pode ser ligado a um dispositivo GX, como um Cerbo GX ou um Color Control GX. Quando conectado, o dispositivo GX visualiza o inversor no ecrã da descrição geral do sistema e na lista de dispositivos. O dispositivo GX também apresenta uma mensagem em caso de aviso ou alarme do inversor.

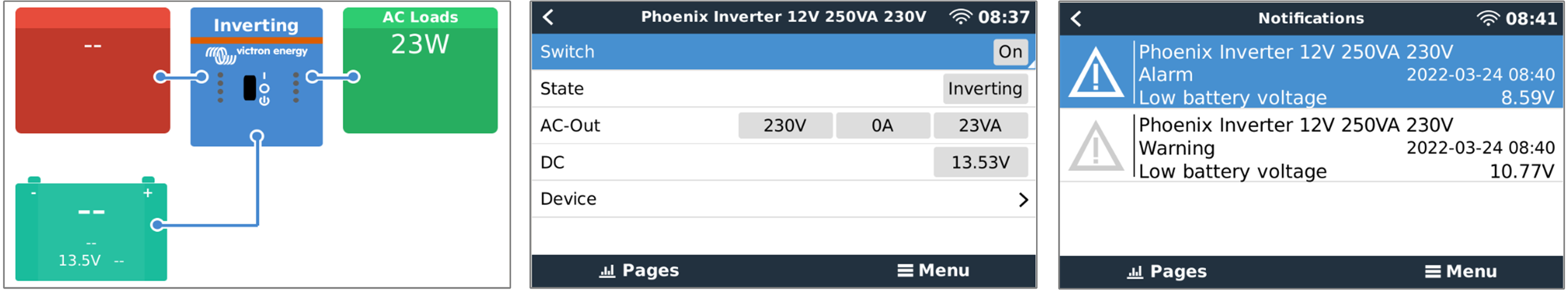

Exemplo de ecrãs GX da esquerda para a direita: ecrã do sistema, ecrã do dispositivo inversor e mensagem de alarme.
Se o dispositivo GX estiver ligado à Internet, o inversor pode ser monitorizado remotamente através do portal VRM. Para obter mais informação sobre o portal VRM, consulte a página de informação sobre aa monitorização remota VRM.
Em alternativa, o inversor pode ser ligado a um GlobalLink 520e depois monitorizado remotamente através do portal VRM.
