4. Instalação
Atenção
Este equipamento deve ser instalado por um eletricista qualificado.
Durante a instalação, certifique-se de que o conector remoto com ligação em ponte de fios é removido (ou desligue o interruptor de ligar/desligar remoto, se estiver instalado) para se certificar de que o inversor não é ligado inesperadamente.
4.1. Instalação física
Para obter um desenho dimensional do inversor, consulte o Apêndice neste manual.
4.1.1. Localização:
Para assegurar um funcionamento sem problemas, o inversor deve ser usado em locais com os seguintes requisitos:
Evitar o contacto com a água. Não expor o inversor à chuva nem à humidade.
Instale o inversor numa área seca e bem ventilada.
Para obter melhores resultados operacionais, o inversor deve ser instalado numa superfície plana.
Instale-o o mais próximo possível das baterias. Procure que a distância entre o aparelho e a bateria seja a menor possível para minimizar a perda de tensão pelos cabos.
Deve deixar um espaço mínimo para ventilação de 10 cm em redor do aparelho. Não obstrua o fluxo de ar em redor do inversor. Se o inversor aquecer demasiado, irá desligar-se. Quando tiver atingido uma temperatura segura, reinicia automaticamente.
Não posicione a unidade sob a luz solar direta. A temperatura do ar ambiente deve variar de -20 ºC a 40 ºC (humidade < 95 % sem condensação). Tenha em atenção que, em situações extremas, a temperatura da caixa do inversor pode exceder os 70 ºC.
Atenção
Uma temperatura ambiente demasiado elevada vai causar uma vida útil, uma uma potência nominal de pico reduzidas ou a desativação do inversor.
Nunca monte o inversor diretamente sobre as baterias.
Por motivos de segurança, este produto deve ser instalado num ambiente resistente ao calor se for utilizado com equipamento que implique a conversão de uma quantidade substancial de energia. Deve evitar produtos químicos, elementos sintéticos, cortinas ou outros produtos têxteis na sua proximidade.
4.1.2. Montagem
Monte o inversor contra uma parede resistente ou horizontalmente sobre uma superfície terrestre adequada.
Monte o inversor com quatro parafusos na vertical para cima ou para baixo ou na horizontal para cima ou para baixo. Consulte na tabela e na figura abaixo as melhores opções de montagem.
Direções de montagem.
# | Tipo de montagem | Recomendado? | Classificação IP | Notas |
|---|---|---|---|---|
1 | Montagem no teto (invertido) | Não | n/a | |
2 | Montagem da base | Sim | IP21 | |
3 | Montagem mural vertical, ventilador na parte inferior. | Sim | IP20 | Tenha em atenção que podem cair objetos ou poeiras de pequena dimensão para o inversor através das aberturas de ventilação superiores. |
4 | Montagem vertical, ventilador na parte superior. | Não | n/a | |
5 | Montagem horizontal na parede | Sim | IP20 |
4.2. Instalação elétrica
Consulte um esquema geral das ligações do inversor no anexo Descrição geral da ligação.
4.2.1. Ligação de saída CA
Dependendo do modelo, o inversor está equipado com uma das seguintes tomadas CA:
Schuko (CEE 7/4).
IEC-320 (ficha macho incluída).
UK (BS 1363).
AU/NZ (AS/NZS 3112).
Para obter uma imagem da tomada CA, consulte o anexo Tomada de saída CA.
O inversor não tem um fusível na saída CA. A cablagem CA é protegida por um limitador de corrente rápido em caso de curto-circuito e por um mecanismo de deteção de sobrecarga que simula as características de um fusível (ou seja, um corte mais rápido com uma sobrecarga maior). É importante dimensionar os cabos corretamente, com base na potência nominal dos inversores.
Nunca ligue a saída CA do inversor a outra fonte CA como uma tomada doméstica CA ou um gerador.
Atenção
O inversor tem um aterramento flutuante. Para garantir o funcionamento adequado de um GFCI (ou RCCB, RCB ou RCD) a instalar no circuito de saída de CA do inversor, deve fazer uma ligação interna ou externa neutra à terra. Para obter mais informações, consulte o anexo Informação de instalação da ligação neutro a terra.
4.2.2. Aterramento da caixa exterior
Tamanho do cabo para aterrar a caixa do inversor:
O condutor de terra desde o olhal de aterramento no chassi para a terra deve ter, pelo menos, metade da secção dos condutores usados para ligar a bateria.
O tamanho máximo do condutor adequado ao terminal terra é de 25 mm². Utilize a tabela abaixo para encontrar a secção transversal correta para o condutor terra.
A saída CA é isolada da entrada CC e da caixa exterior, . A legislação local pode exigir um neutro verdadeiro Consulte as instruções no apêndice Informação de instalação da ligação neutro a terra.
4.2.3. Conector remoto
O controlo remoto de ligar/desligar do inversor pode ser obtido com um interruptor simples de ligar/desligar ligado ao conector remoto do inversor.
O inversor arranca quando for colocado em ON ou no modo ECO através do interruptor ON/OFF/ECO e quando:
Houver contacto entre o terminal do conector remoto H (esquerdo) e o terminal L (direito) como, por exemplo, através da ligação em ponte do cabos, de um interruptor ou do painel de controlo do inversor.
O contacto é efetuado entre o terminal do conector de controlo remoto H (esquerdo) e o positivo da bateria.
O contacto é efetuado entre o terminal do conector remoto L (direito) e o negativo da bateria.
Alguns exemplos de utilização do conector remoto são:
Se o inversor estiver instalado num veículo e só puder funcionar com o motor em funcionamento. Ligue o terminal do conector remoto H (direito) ao interruptor de ignição do veículo.
Se o inversor estiver ligado a uma bateria de lítio, o inversor pode ser controlado pelo BMS desta bateria.
Atenção
Por motivos de segurança, o inversor pode ser desligado completamente, removendo o conector remoto. Para tal, extraia o conector remoto da respetiva tomada. Isto garante que o inversor já não consegue ser ligado através do respetivo interruptor ou «Bluetooth». O utilizador agora tem a certeza de que o inversor está definitivamente desligado e que não pode ser ligado acidentalmente por outro utilizador.
Painel de controlo do inversor

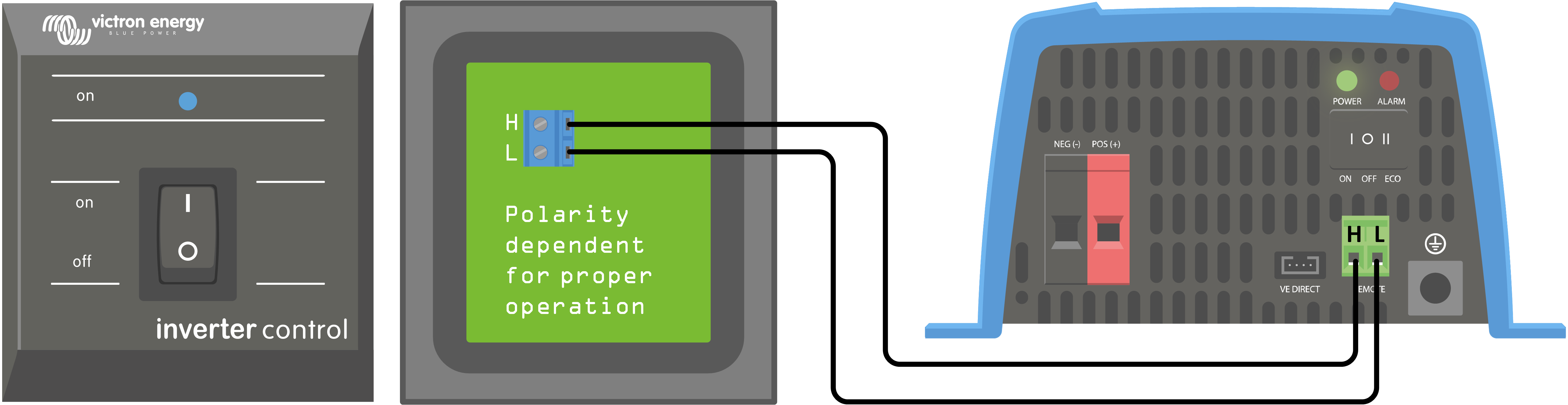

Se utilizar um painel Inverter Control VE.Direct , tem de o ligar ao conector remoto do inversor, conforme indicado na imagem abaixo. Tenha em atenção que a ligação depende da polaridade para um funcionamento adequado.
4.2.4. Ligação direta VE
A ligação VE.Direct pode ser utilizada para monitorizar o inversor através de um dispositivo GX ou para ligar à aplicação VictronConnect.
É possível ligar os seguintes itens:
Um dispositivo GX ou GlobalLink 520 utilizando um cabo VE.Direct.
Um dispositivo GX que utiliza uma «interface» VE.Direct para USB.
Um computador que executa a aplicação VictronConnect utilizando a «interface» VE.Direct para USB.
Um telemóvel ou «tablet» com a aplicação VictronConnect utilizando o «dongle» Bluetooth Smart VE.Direct.
