8. Apêndice
8.1. Tomada de saída CA
Dependendo do modelo, o inversor está equipado com um dos seguintes tipos de tomada de saída CA:
Tomada de saída CA | tensão CA | Imagem |
---|---|---|
IEC-320 (ficha macho incluída) | 230 V | ![]() |

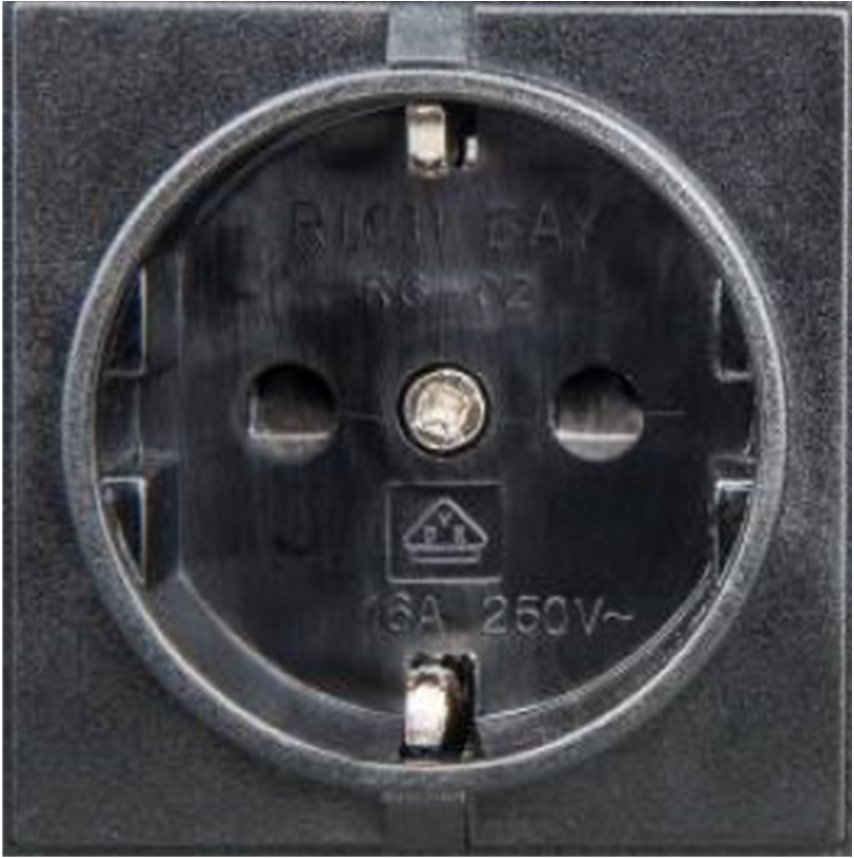

Schuko (CEE 7/4) | 230 V | ![]() |
UK (BS 1363) | 230 V | ![]() |
AU/NZ (AS/NZS 3112) | 230 V | ![]() |
8.2. Descrição geral da ligação

# | Descrição |
---|---|
A | Ligações da bateria |
B | Ligação direta VE |
C | Ligação do terminal de ligar/desligar remoto |
D | Aterramento da caixa |
E | LED |
F | Interruptor ON/OFF/ECO |
8.3. Informação de instalação da ligação neutro a terra
Ligação da saída neutra do inversor à caixa/terra
A saída CA é isolada da entrada CC e da caixa. A legislação local pode exigir um neutro. Neste caso, um dos cabos da saída CA deve ser ligado à caixa, e a caixa deve ser ligada a um ponto de terra seguro. No interior do inversor existe um elemento para ligar o neutro e a caixa exterior; a forma de fazer isso é explicada abaixo.
Certifique-se de desligar a bateria ao ligar o neutro à terra de proteção (PE).
Um fio PE interno, utilizado para ligar o neutro e a caixa fica acessível após a remoção da tampa plástica. É necessária uma chave de fenda Torx T10 para afrouxar os quatro parafusos que prendem a tampa plástica.
Para os inversores de 250 VA, 375 VA e 500 VA:
Neutro em flutuação
Posição do cabo PE (indicada pela seta):
Neutro ligado à terra de proteção
Posição do cabo PE (indicada pela seta):

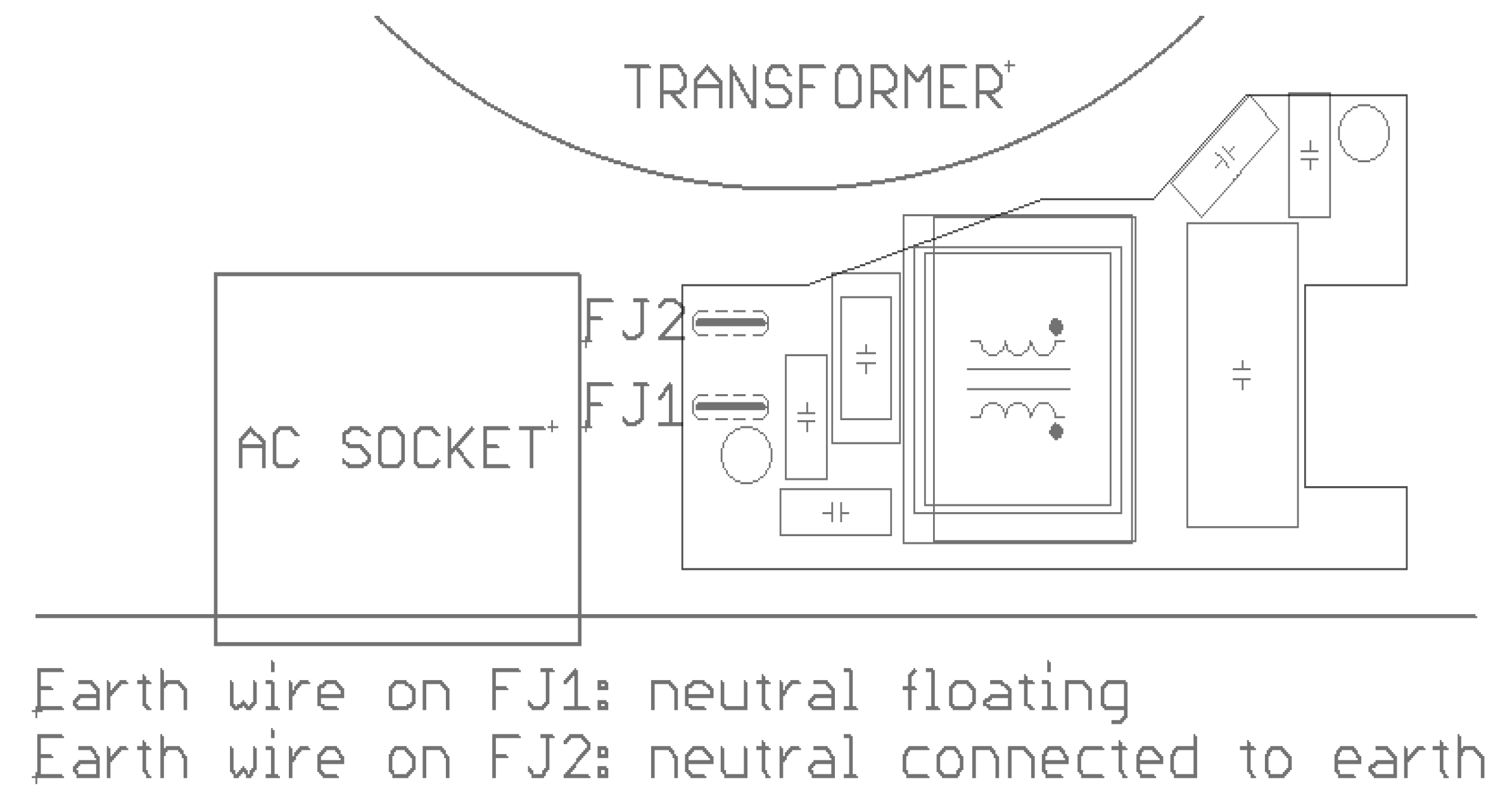

Para estes inversores, o fio terra da caixa pode ser ligado ao FJ1 (neutro flutuante) ou ao FJ2 (neutro ligado ao terra/caixa). As etiquetas FJ1 e FJ2 estão impressas na placa de circuito. A posição por defeito é FJ1, ou seja, o neutro está a flutuar.

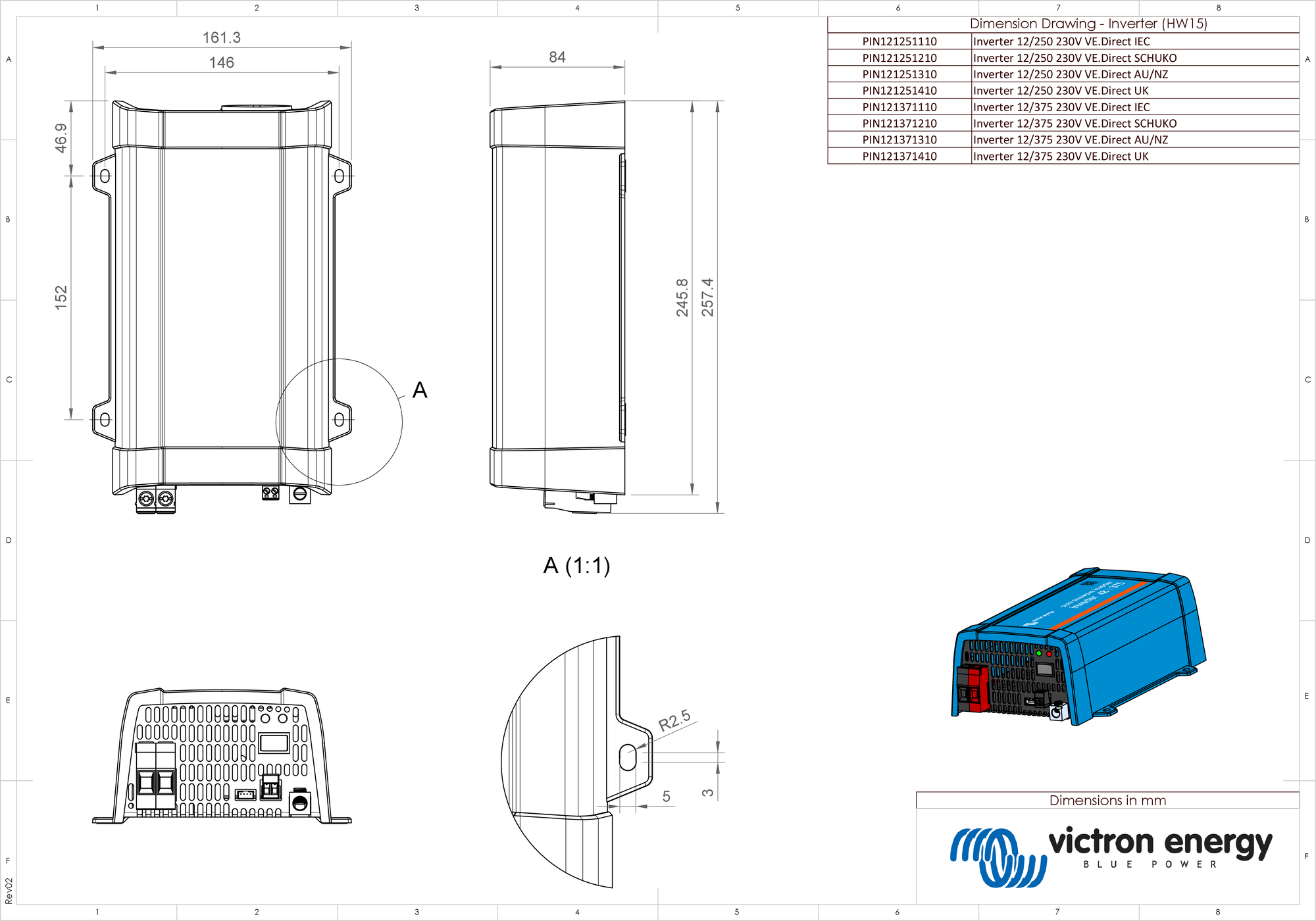

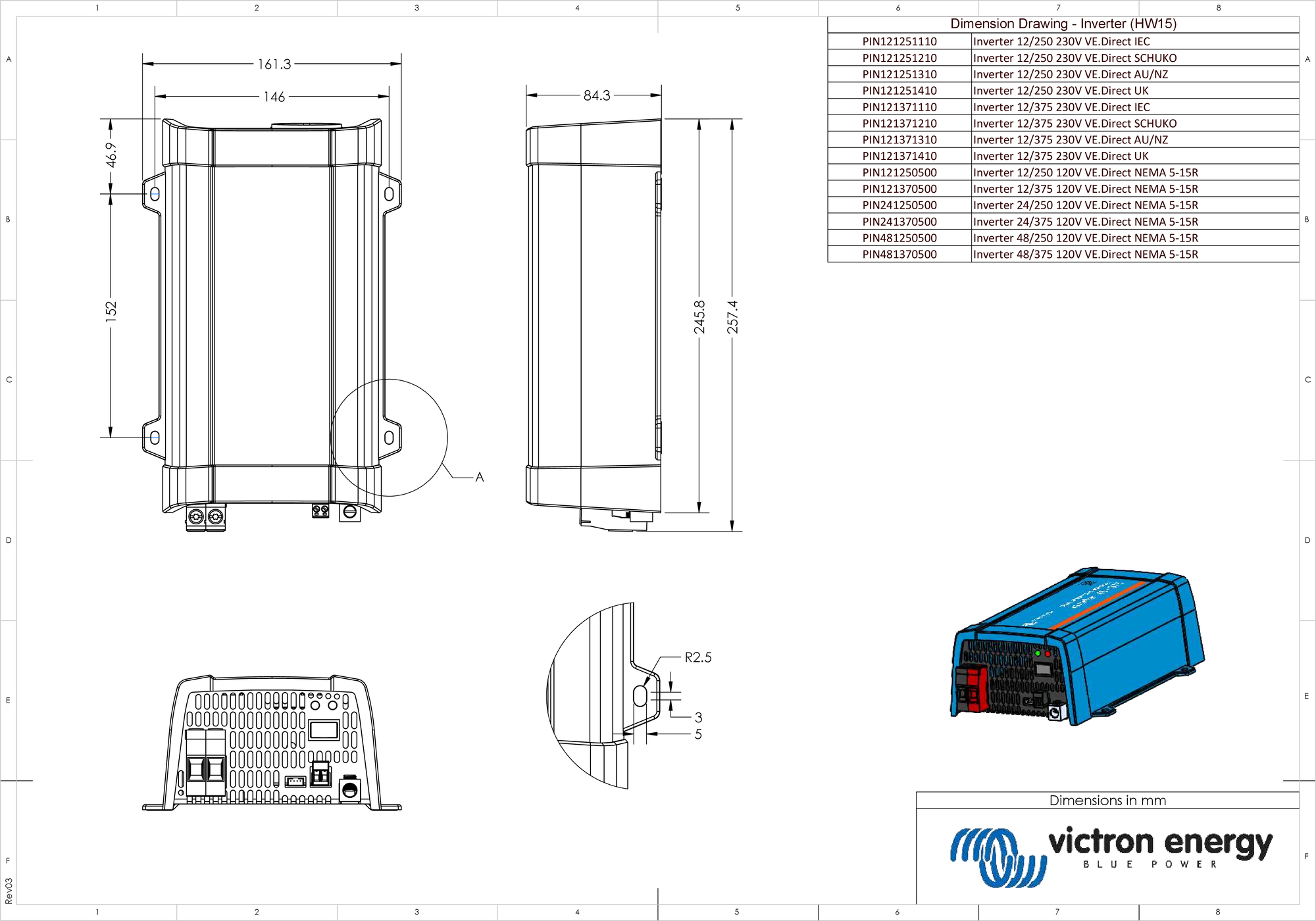

8.4. Dimensões dos modelos 250 VA e 375 VA

8.5. Dimensões do modelo de 500 VA

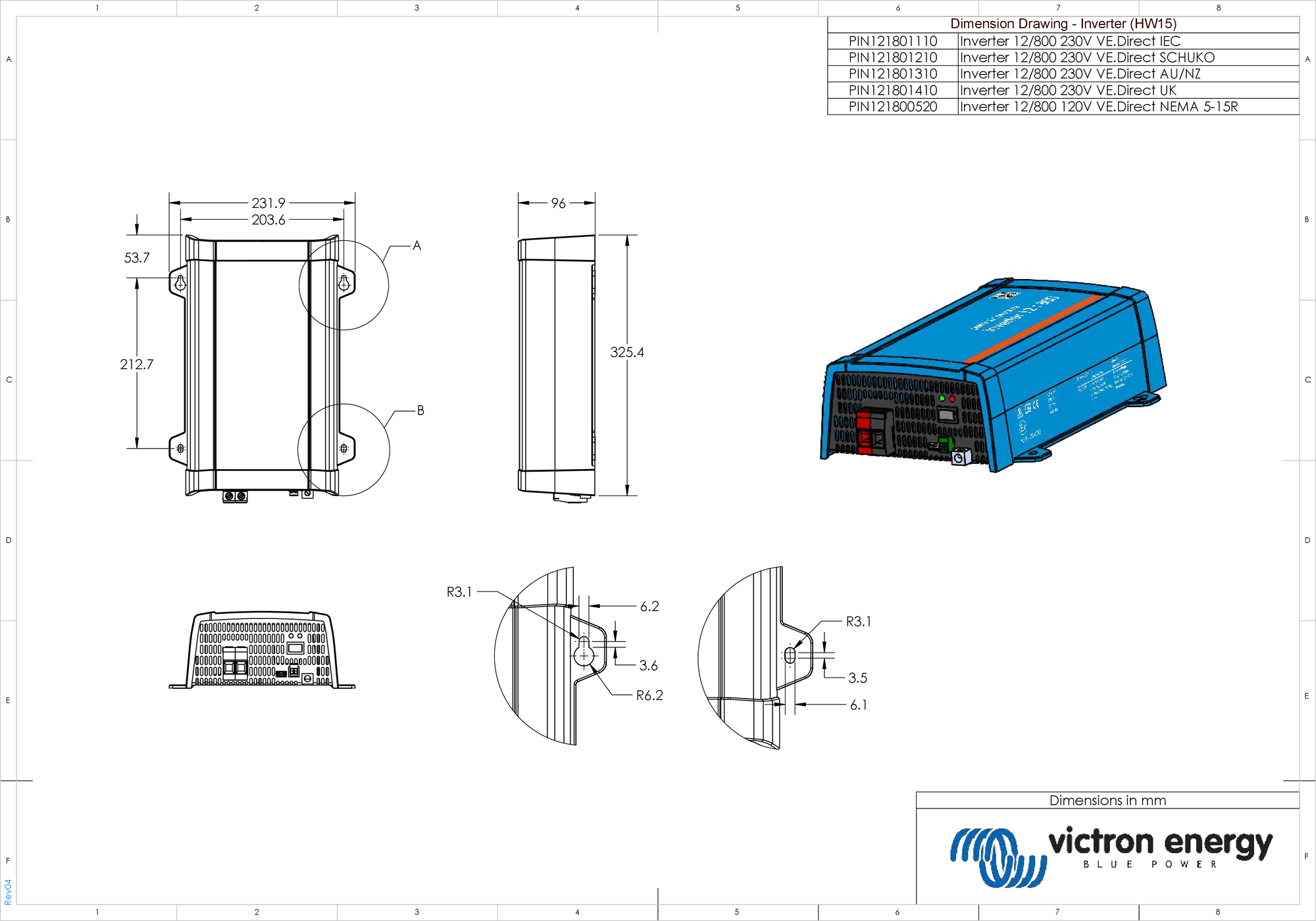

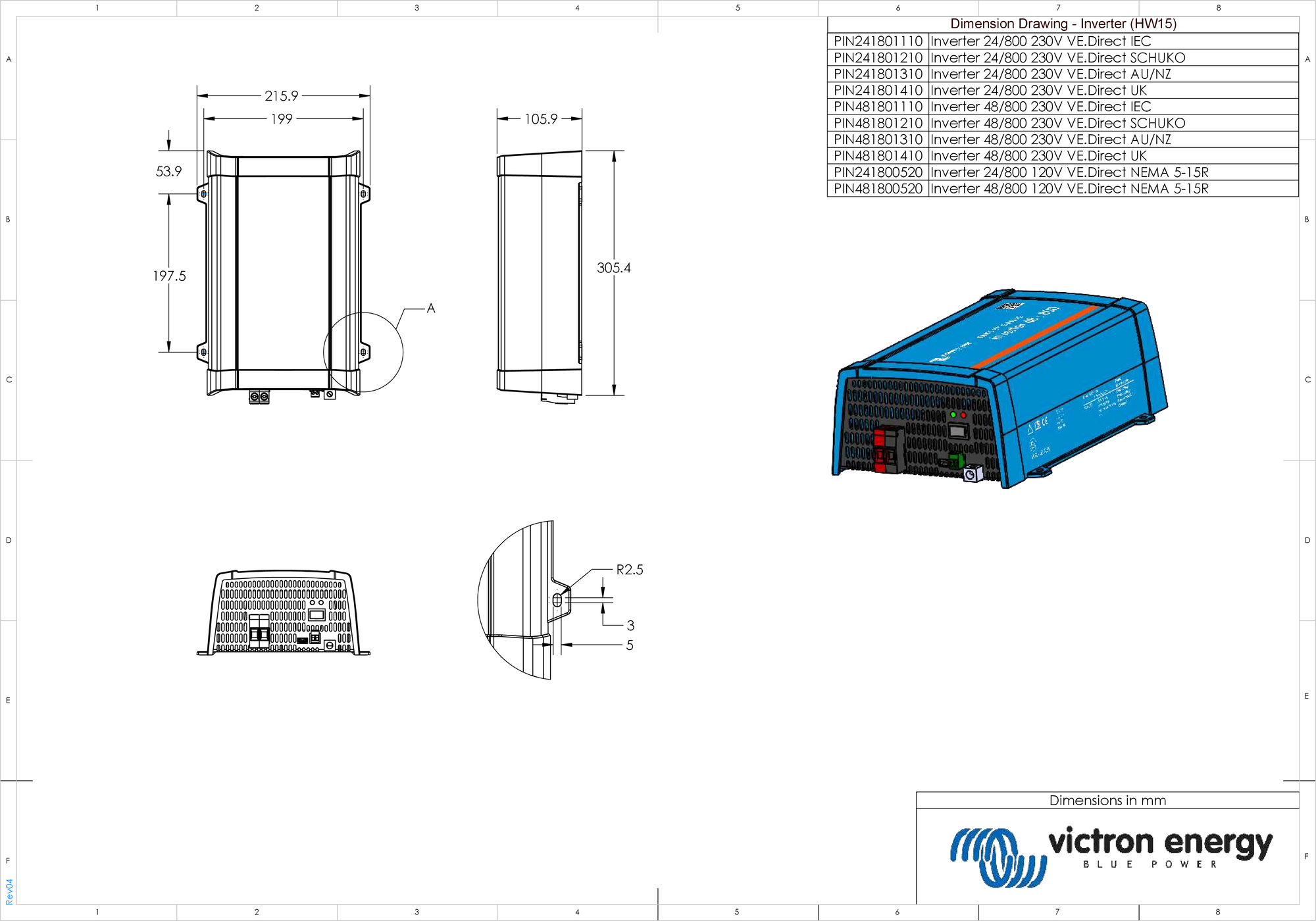

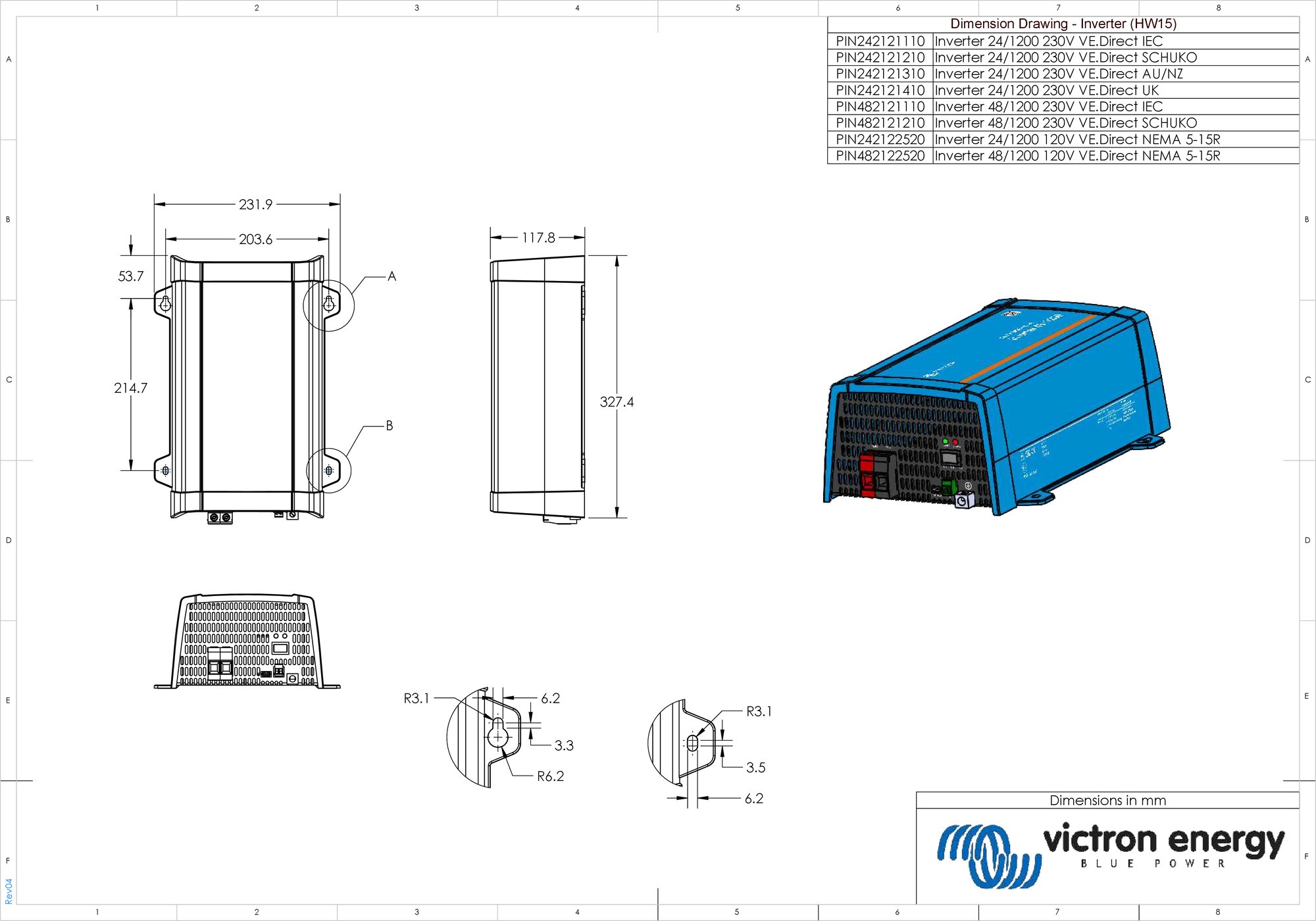

8.6. Dimensões do modelo de 1200 VA (12 V)

8.7. Dimensões do Inversor 12/1600 230V VE.Direct
