6. Fonctionnement
6.1. Convertisseur
Le convertisseur peut être mis en marche des façons suivantes :
Interrupteur ON/OFF/ECO.
Application VictronConnect.
Borne distante avec boucle de fil.
Interrupteur à distance connecté à la borne distante (en option).
Panneau de commande VE.Direct du convertisseur connecté à la borne distante (en option).
Dispositif GX et portail VRM (en option).
6.1.1. Mode ECO
Le convertisseur peut être mis en mode ECO via l’application VictronConnect l’interrupteur « ON/OFF/ECO », .
Lorsque le convertisseur fonctionne en mode ECO, il réduit la consommation électrique en mode sans consommation (veille). Le convertisseur s'éteindra automatiquement dès qu'il détectera qu'aucune consommation n'est connectée. Il s'allumera brièvement toutes les 3 secondes pour détecter la présence d'une consommation. Si la puissance de sortie dépasse le niveau défini, le convertisseur continuera à fonctionner.
Pour plus d’informations sur le mode ECO, voir le chapitre Mode ECO et paramètres ECO.

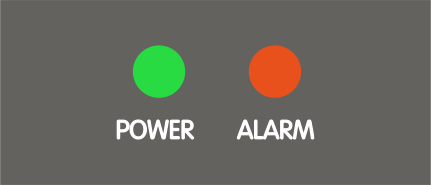

6.2. Définitions des voyants d’alimentation et d’alarme et dépannage
 |
Voyants | Comportement des voyants | Mode de fonctionnement | Dépannage |
|---|---|---|---|

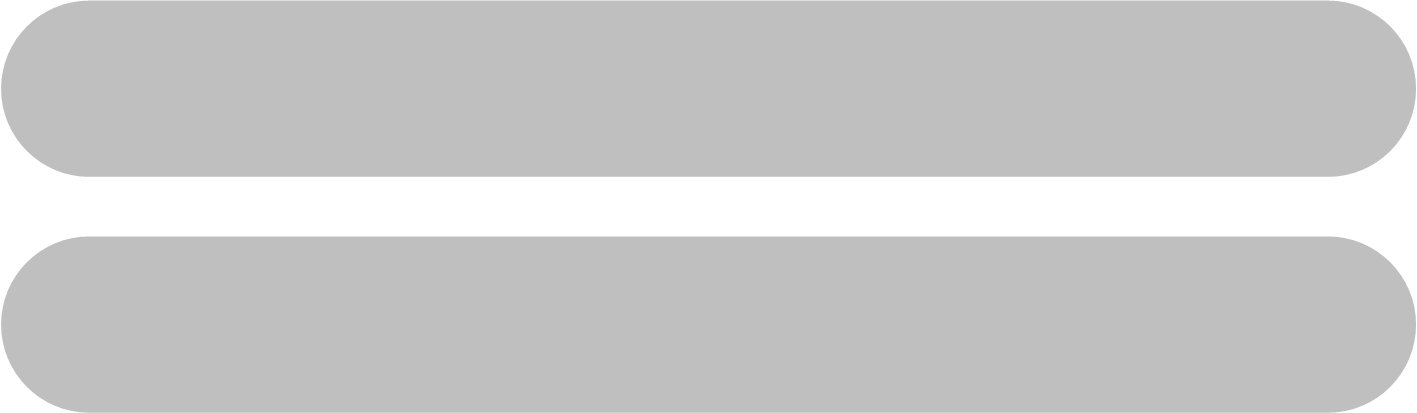

 | Voyant vert POWER éteint. Voyant rouge ALARM éteint. | Le convertisseur a été mis hors tension, soit directement, soit via son connecteur d’allumage/arrêt à distance, ou le convertisseur n’est pas alimenté. | Vérifiez l’interrupteur ON/OFF/ECO : il doit être en position ON ou en position ECO. Pour vérifier si le convertisseur est opérationnel, mettez l’interrupteur sur OFF puis sur ON. S’il n’est pas opérationnel, vérifiez les points suivants :
|

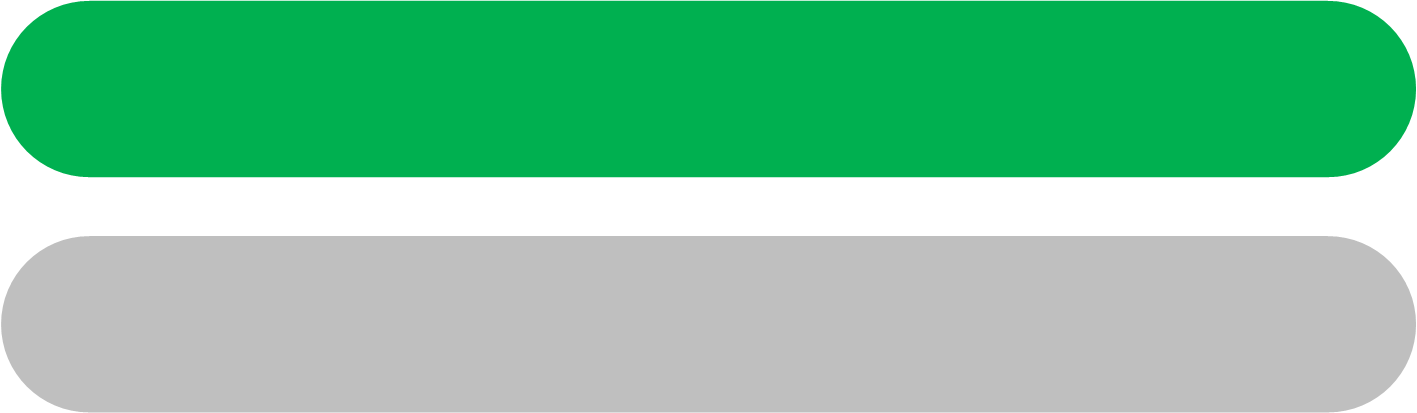

 | Voyant vert POWER allumé. Voyant rouge ALARM éteint. | Le convertisseur a été allumé et est opérationnel. | n/a |

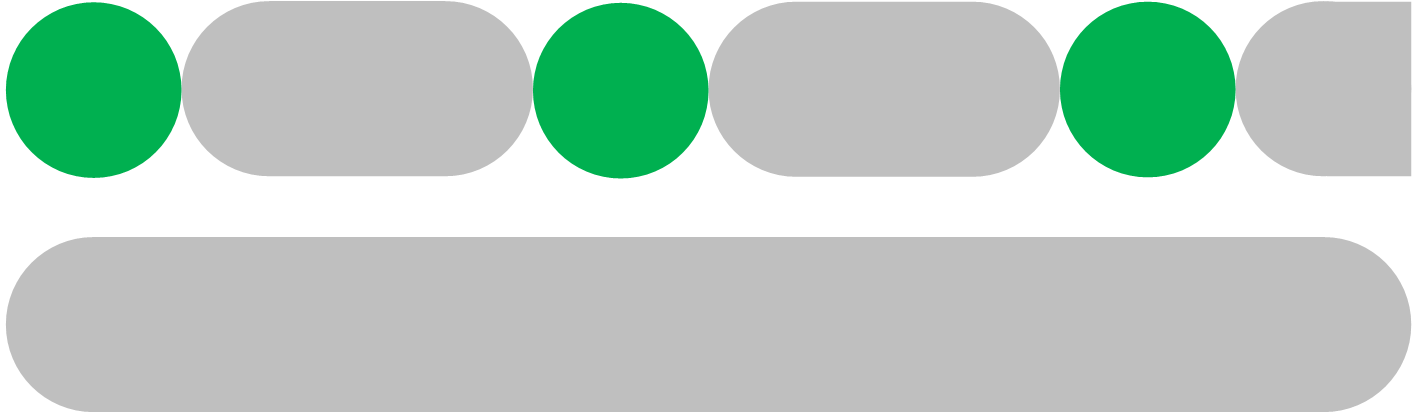

 | Voyant vert POWER clignotant lentement avec une impulsion courte. Voyant rouge ALARM éteint. | Le convertisseur est passé en mode ECO et est en état de « recherche ». En d’autres termes, la consommation du convertisseur est inférieure au réglage de la « puissance de réveil ». Le convertisseur envoie une impulsion de recherche à intervalles réguliers pour vérifier si une consommation a été connectée ou mise en marche. | Si le convertisseur continue de s'allumer et de s'éteindre, alors qu'une consommation est connectée, la consommation peut être trop petite par rapport aux paramètres réels du mode ECO. Augmentez la consommation ou modifiez le paramètre « puissance de réveil ». |

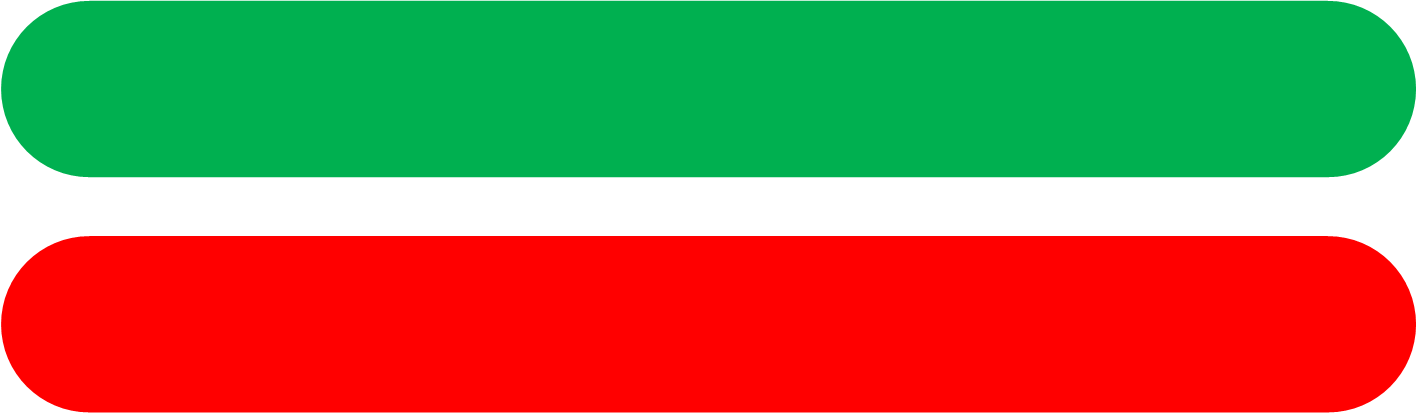

 | Voyant vert POWER allumé. Voyant rouge ALARM allumé. | Avertissement de surcharge. Le convertisseur indique que la consommation CA est supérieure à la valeur nominale du convertisseur et si cette situation perdure, le convertisseur sera éteint en raison d’une alarme de surcharge. | Réduisez la consommation CA |

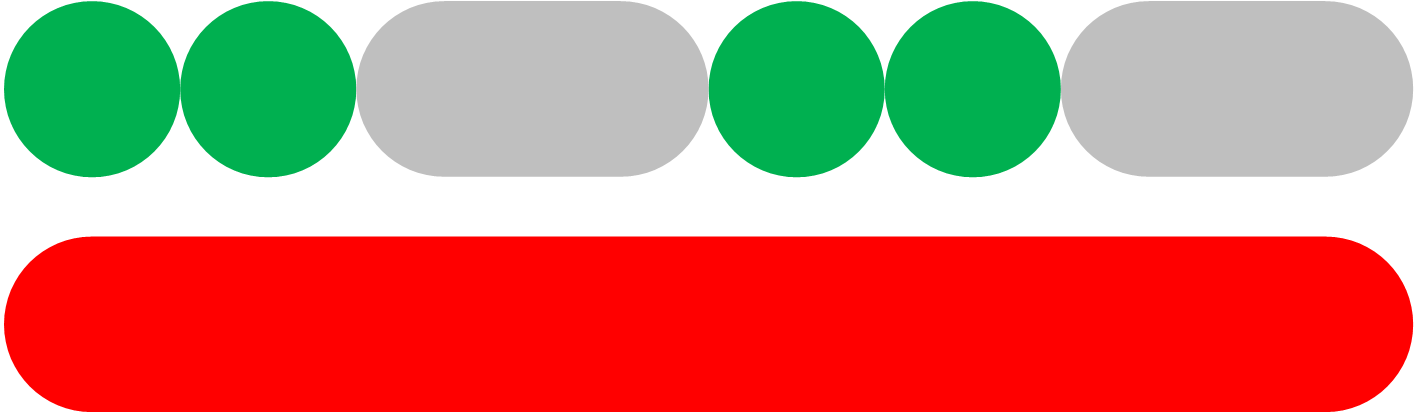

 | Voyant vert POWER clignotant avec une double impulsion rapide. Voyant rouge ALARM allumé. | Alarme de surcharge. Le convertisseur s’est éteint en raison d’une surcharge prolongée et ne redémarrera plus automatiquement. | Éliminez la cause de la surcharge, puis redémarrez le convertisseur en l’éteignant puis en le rallumant. Pour plus d’informations, voir également le chapitre Protections et redémarrages automatiques. |

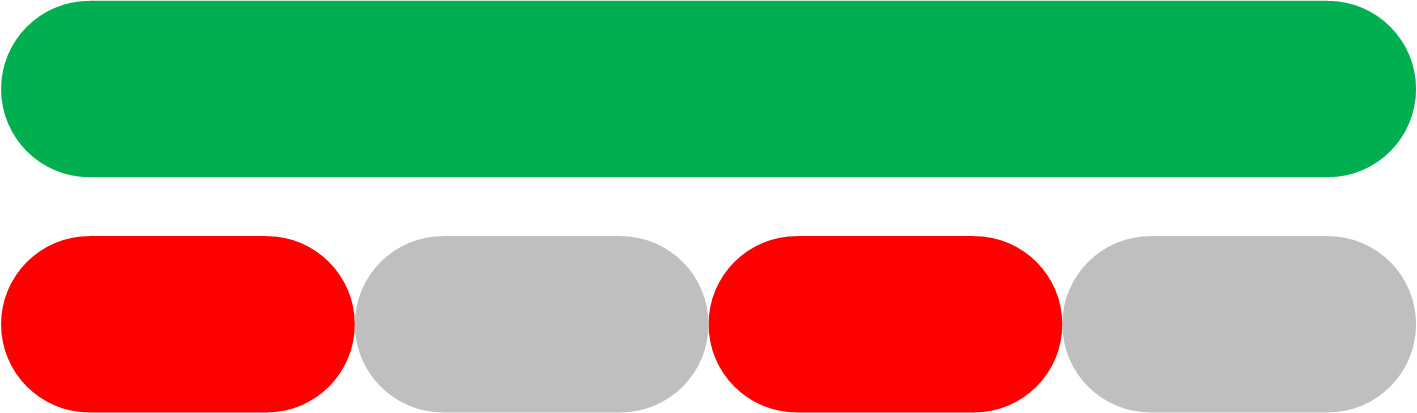

 | Voyant vert POWER allumé. Voyant rouge ALARM clignotant lentement. | Avertissement de tension de batterie faible. La tension de la batterie a chuté en dessous de la tension d’« alarme de batterie faible » Si la tension de la batterie continue à baisser, le convertisseur s’éteindra en raison d’une « alarme de tension de batterie faible ». | Chargez la batterie et/ou éteignez les consommations CA. Vérifiez également si tous les câbles de batterie sont fixés bien fermement. Les câbles de batterie sont-ils suffisamment épais, la batterie est-elle pleine et en bon état de fonctionnement ? |

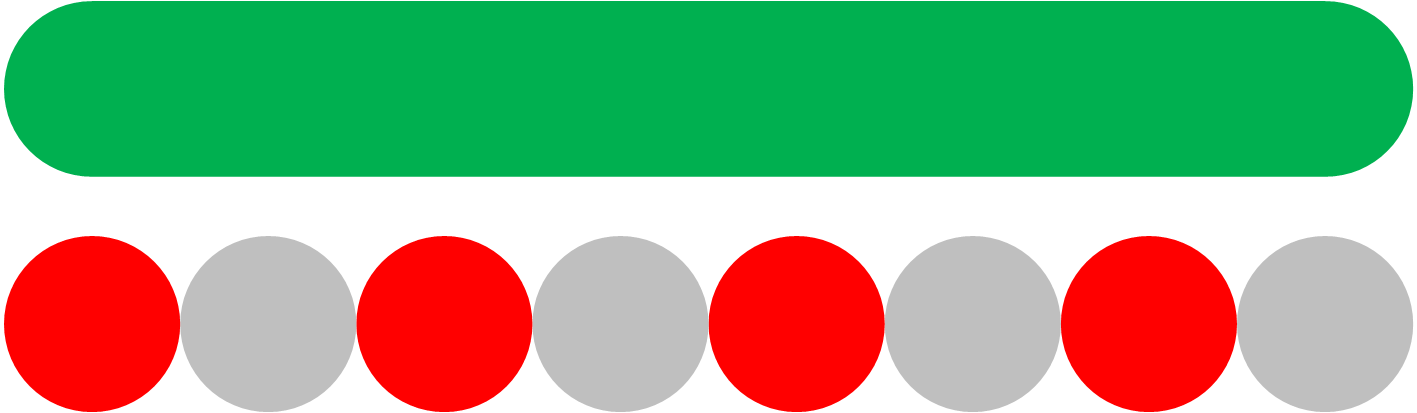

 | Voyant vert POWER allumé. Voyant rouge ALARM clignotant rapidement. | Avertissement de tension de batterie élevée. La tension de la batterie est trop élevée. Si la tension de la batterie continue d’augmenter, le convertisseur s’éteindra en raison d’une « alarme de tension de batterie élevée ». | Réduisez la tension d’entrée CC, vérifiez si la tension de la batterie est correcte et si le parc de batteries est correctement câblé. Vérifiez également qu’il n’y a pas de chargeurs défectueux ou incorrects ou d’équipement avec un régulateur de charge défectueux. |
 | Voyant vert POWER allumé. Voyant rouge ALARM clignotant avec une double impulsion rapide. | Avertissement de température élevée. La température interne est trop élevée. Si la température continue d’augmenter, le convertisseur s’éteindra en raison d’une « alarme de température élevée ». | Réduisez la consommation CA et/ou déplacez le convertisseur vers une zone mieux ventilée. |

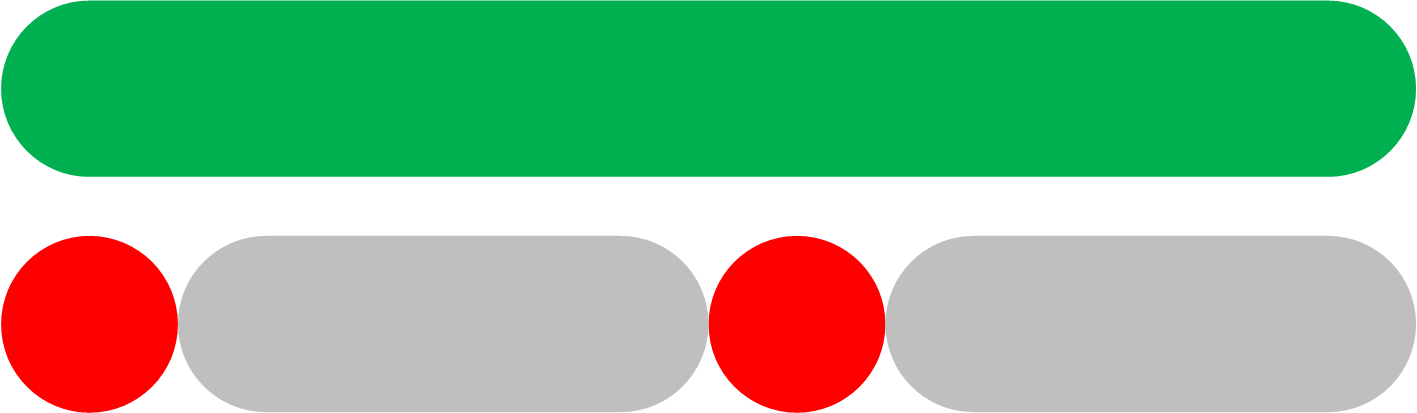

 | Voyant vert POWER allumé. Voyant rouge ALARM clignotant avec une seule impulsion rapide à intervalles plus longs. | Avertissement d’ondulation CC élevée. La tension CC présente une tension d’ondulation trop élevée. Si la tension d’ondulation continue d’augmenter, le convertisseur s’éteindra en raison d’une « alarme d’ondulation CC élevée ». | Vérifiez si tous les câbles de batterie sont fixés bien fermement. Les câbles de batterie sont-ils suffisamment épais ? L’ondulation CC est liée à une chute de tension sur les câbles de batterie. Pour plus d’informations sur l’ondulation CC et la manière de l’éviter, consultez le livre Wiring Unlimited. |

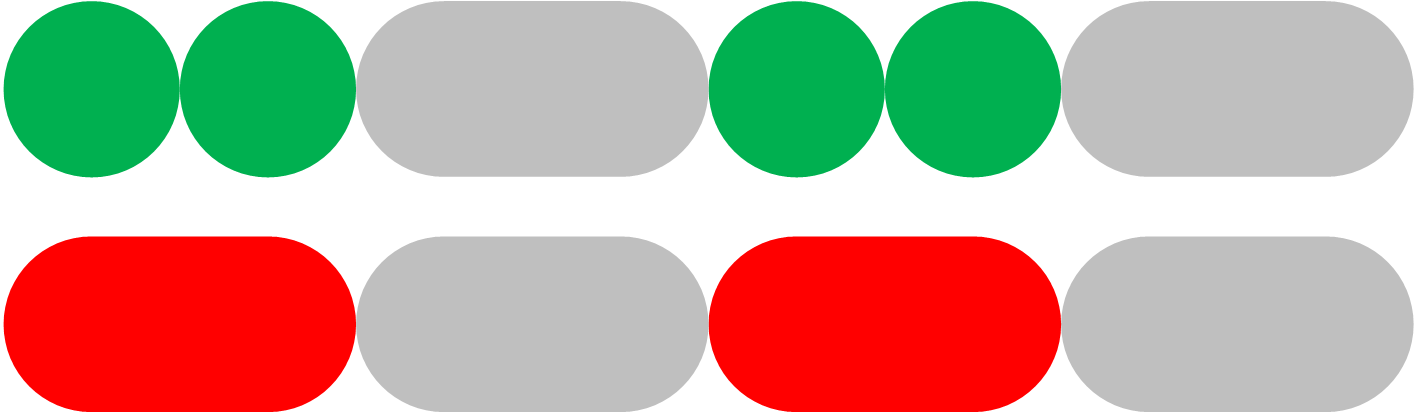

 | Voyant vert POWER clignotant avec une double impulsion rapide. Voyant rouge ALARM clignotant lentement. | Alarme de tension de batterie faible. Le convertisseur s’est arrêté en raison d’une tension de batterie faible. | Pour redémarrer le convertisseur, chargez la batterie ou éteignez puis rallumez le convertisseur. Vérifiez la tension de la batterie aux bornes du convertisseur. Vérifiez également les fusibles CC, les câbles et les connexions des câbles. Pour plus d’informations, voir également le chapitre Protections et redémarrages automatiques. |

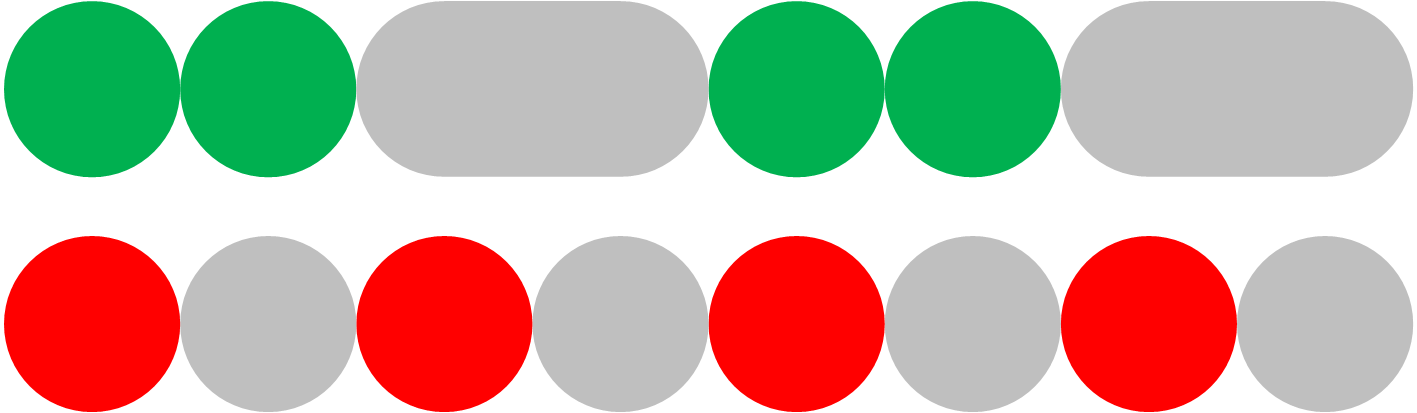

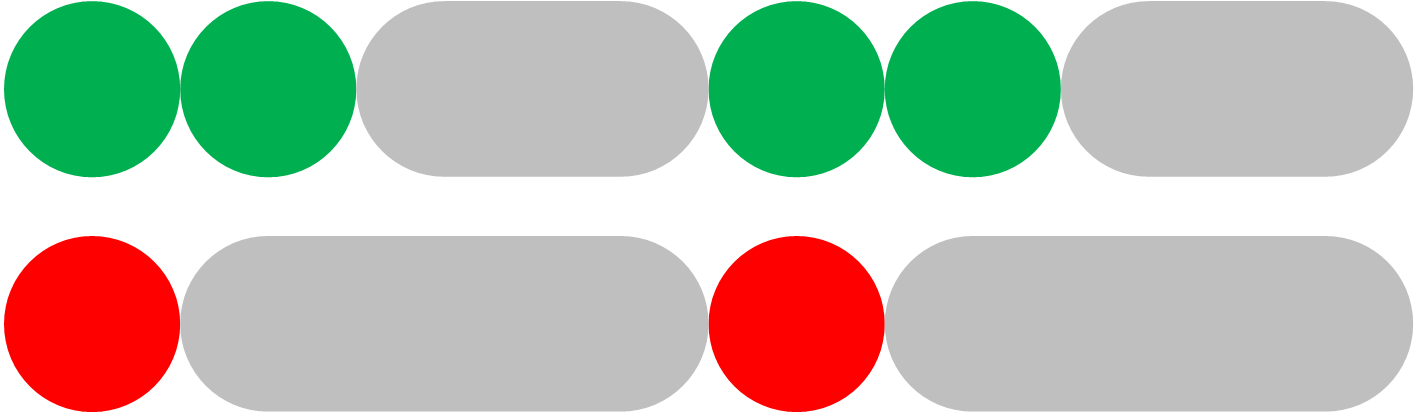

 | Voyant vert POWER clignotant avec une double impulsion rapide. Voyant rouge ALARM clignotant rapidement. | Alarme de tension de batterie élevée. Le convertisseur s’est arrêté en raison d’une tension de batterie élevée. | Réduisez la tension d’entrée CC, vérifiez si la tension de la batterie est correcte et si le parc de batteries est correctement câblé. Vérifiez également qu’il n’y a pas de chargeurs défectueux ou incorrects ou d’équipement avec un régulateur de charge défectueux. Le convertisseur se remettra automatiquement en marche lorsque la tension de la batterie aura baissé à un niveau acceptable. Pour plus d’informations, voir également le chapitre Protections et redémarrages automatiques. |

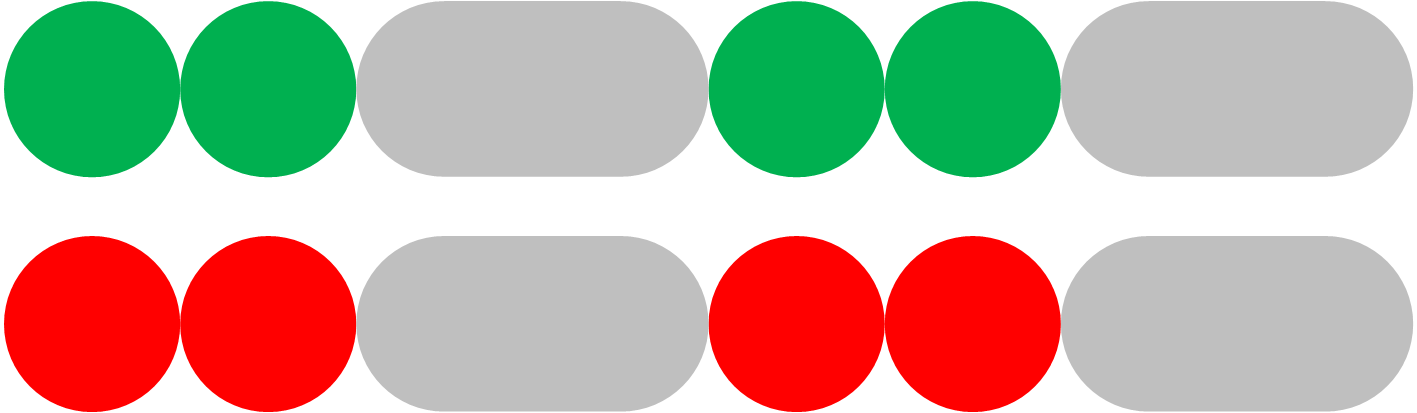

 | Voyant vert POWER clignotant avec une double impulsion rapide. Voyant rouge ALARM clignotant avec une double impulsion rapide. | Alarme de température élevée. Le convertisseur s’est arrêté en raison d’une température élevée. | Attendez que le convertisseur ait refroidi. Le convertisseur se remettra automatiquement en marche lorsque sa température interne aura baissé à un niveau acceptable. Vérifiez l’environnement du convertisseur, la ventilation peut-elle être améliorée, ou le convertisseur peut-il être déplacé vers un endroit plus frais ? Pour plus d’informations, voir également le chapitre Protections et redémarrages automatiques. |
 | Voyant vert POWER clignotant avec une double impulsion rapide. Voyant rouge ALARM clignotant avec une seule impulsion rapide à intervalles plus longs. | Alarme d’ondulation CC. Le convertisseur s’est arrêté en raison d’une ondulation CC élevée. | Vérifiez si tous les câbles de batterie sont fixés bien fermement. Les câbles de batterie sont-ils suffisamment épais ? L’ondulation CC est liée à une chute de tension sur les câbles de batterie. Pour plus d’informations sur l’ondulation CC et la manière de l’éviter, consultez le livre Wiring Unlimited. Pour redémarrer le convertisseur, éteignez-le puis rallumez-le. Pour plus d’informations, voir également le chapitre Protections et redémarrages automatiques. |

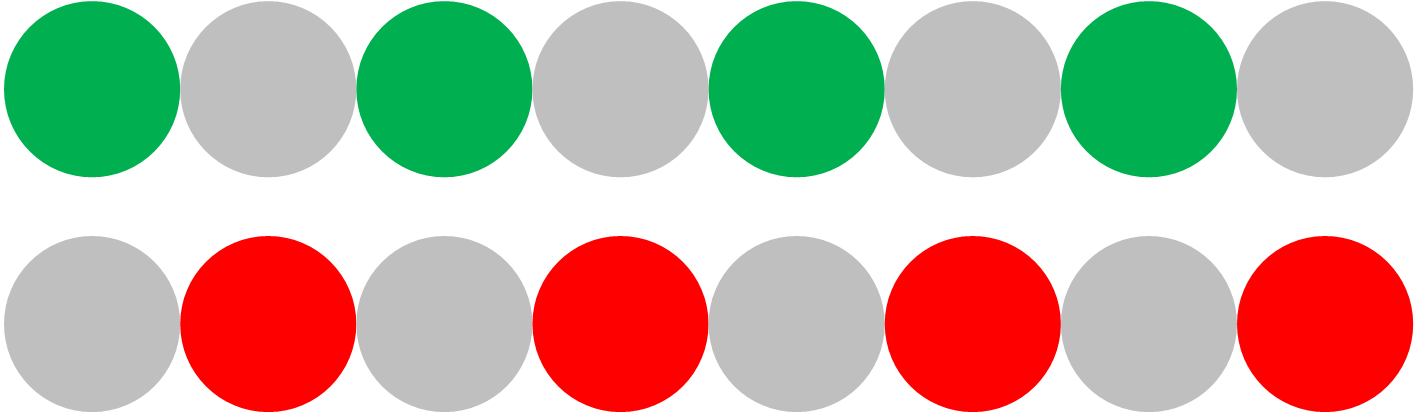

 | Voyant vert POWER et voyant rouge ALARM clignotant rapidement en alternance. | Mise à jour du micrologiciel active. | Attendez que la mise à jour soit terminée. Si la mise à jour du micrologiciel échoue, réessayez-la. |

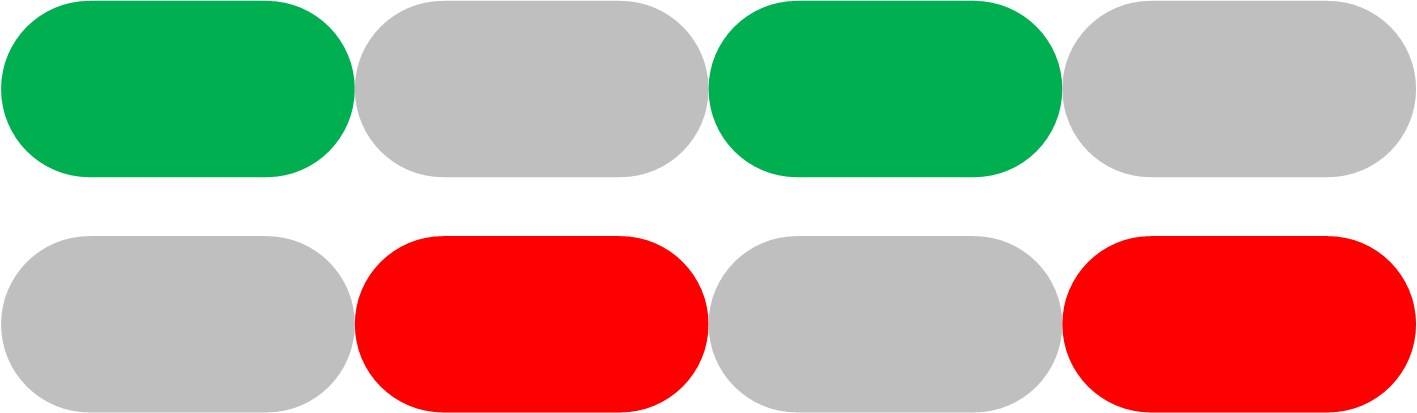

 | Voyant vert POWER et voyant rouge ALARM clignotant lentement en alternance. | Erreur d’étalonnage ou de paramètre. | Contactez votre fournisseur Victron pour plus d’assistance. |
6.3. Protections et redémarrages automatiques
Surcharge
Certaines consommations, telles que des moteurs ou des pompes, font appel à de grandes quantités de courants lors des démarrages. Dans de telles circonstances, il est possible que le courant de démarrage dépasse le niveau de déclenchement de surintensité du convertisseur. Dans ce cas, la tension de sortie CA diminue rapidement pour limiter le courant de sortie du convertisseur. Si le niveau de déclenchement de surintensité est dépassé continuellement, le convertisseur s'éteindra, attendra 30 secondes et il redémarrera.
Après 3 redémarrages, suivis d’une autre surcharge dans les 30 secondes suivant le redémarrage, le convertisseur s’arrête et reste éteint. Les voyants LED indiqueront un arrêt dû à une surcharge. Pour redémarrer le convertisseur, éteignez-le puis rallumez-le.
Tension de batterie faible (réglable)
Le convertisseur s’arrête lorsque la tension d’entrée CC chute en dessous du paramètre « arrêt en cas de batterie faible ». Les voyants signalent l’arrêt pour cause de batterie faible. Le convertisseur redémarre automatiquement, après un délai minimum de 30 secondes, lorsque la tension de la batterie est remontée au-dessus du paramètre « redémarrage en cas de batterie faible ».
Après trois redémarrages, suivis d’un autre arrêt pour batterie faible dans les 30 secondes suivant le redémarrage, le convertisseur s’arrête et reste éteint. Les voyants signalent l’arrêt pour cause de batterie faible. Pour redémarrer le convertisseur, éteignez-le, puis rallumez-le. Autrement, rechargez la batterie. Le convertisseur redémarre automatiquement lorsque la tension de la batterie a augmenté pendant au moins 30 secondes au-dessus du paramètre « Détection de charge ».
Voir le chapitre Spécifications techniques pour connaître les niveaux par défaut d’arrêt et de redémarrage en cas de batterie faible. Ces niveaux peuvent être personnalisés via l’application VictronConnect.
Il est également possible de créer une coupure dynamique en cas de batterie faible. Pour plus d’informations, voir le chapitre Coupure dynamique.
Tension de batterie élevée
Le convertisseur s’arrête lorsque la tension d’entrée CC est trop élevée. Les voyants signalent l’arrêt en raison d’une tension de batterie élevée. Le convertisseur attendra d’abord 30 secondes et ne reprendra son fonctionnement que lorsque la tension de la batterie aura baissé à un niveau acceptable.
Vérifiez si les chargeurs de batterie, les alternateurs ou les chargeurs solaires connectés à la batterie sont défectueux.
Température élevée
Le convertisseur s’arrêtera s’il détecte une température interne trop élevée. Les voyants signalent l’arrêt en raison d’une température élevée. Le convertisseur attendra 30 secondes et ne reprendra son fonctionnement que lorsque la température aura baissé à un niveau acceptable.
Les alarmes de température élevée sont généralement causées par une température ambiante trop élevée, souvent en combinaison avec une consommation élevée du convertisseur. Vérifiez que la zone dans laquelle le convertisseur est utilisé est bien ventilée, voire climatisée.
Ondulation CC élevée
Le convertisseur s’arrête s’il détecte une ondulation CC trop élevée. Les voyants signalent l’arrêt en raison d’une ondulation CC élevée. Le convertisseur attendra 30 secondes, puis reprendra son fonctionnement. Si après 3 redémarrages, la tension d’ondulation CC est toujours trop élevée, le convertisseur s’arrêtera et ne tentera pas de redémarrer à nouveau. Pour redémarrer le convertisseur, mettez-le hors tension, puis rallumez-le.
Une ondulation CC élevée est généralement causée par des pertes sur les connexions du câble CC et/ou des fils CC trop fins. Pour éliminer ou empêcher les alarmes d’ondulation, vérifiez le câblage entre la batterie et le convertisseur. Vérifiez que le câblage a l’épaisseur recommandée, que tous les branchements sont correctement effectués et que les fusibles et les isolateurs de batterie sont en bon état de marche. Pour plus d’informations sur l’ondulation CC, voir le livre Wiring Unlimited.
Une ondulation CC élevée et continue réduit la durée de vie du convertisseur.

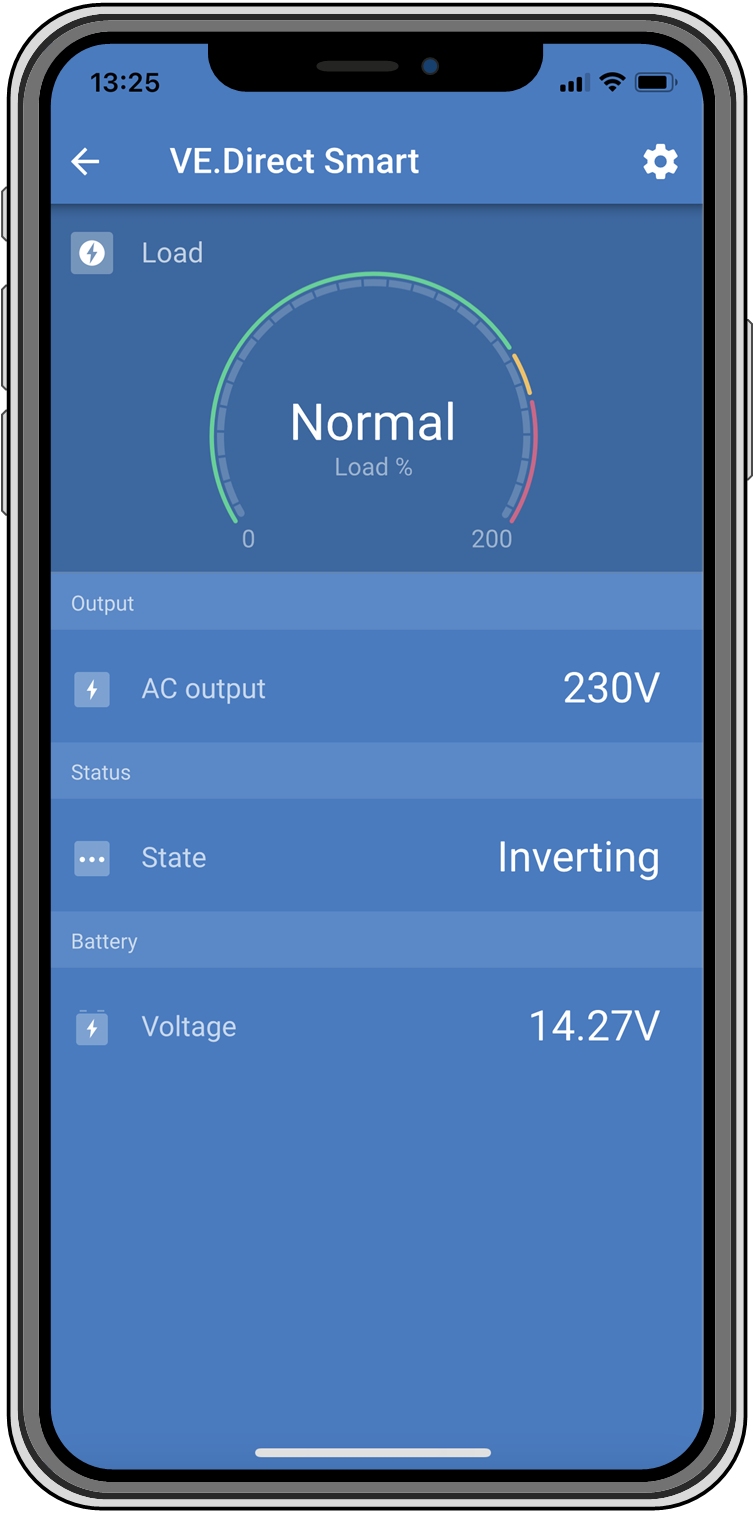

6.4. Surveillance via VictronConnect
L’application VictronConnect peut être utilisée pour surveiller le convertisseur.
 |
Application VictronConnect.
Pour plus d’informations sur la façon de se connecter, voir le chapitre Application VictronConnect et/ou le manuel VictronConnect qui se trouve sur la page des informations de l’application VictronConnect.
L’application VictronConnect affichera les informations suivantes :
Consommation du convertisseur en pourcentage de la valeur nominale du convertisseur.
Tension de sortie CA.
Tension de la batterie.
État opérationnel.
Messages d’avertissement ou d’alarme*.
*) Veuillez noter que l’application n’est pas active en arrière-plan. Cela signifie que l’application n’enverra pas d’alarmes ou d’avertissements à votre téléphone à moins que l’application ne soit active au premier plan.
6.5. Surveillance via un dispositif GX, GlobalLink et le portail VRM.
Le convertisseur peut être connecté à un dispositif GX, tel qu’un Cerbo GX ou un Color Control GX. Une fois connecté, le dispositif GX affichera le convertisseur sur l’écran d’aperçu du système et la liste des appareils. Le dispositif GX affichera également un message en cas d’avertissement ou d’alarme du convertisseur.

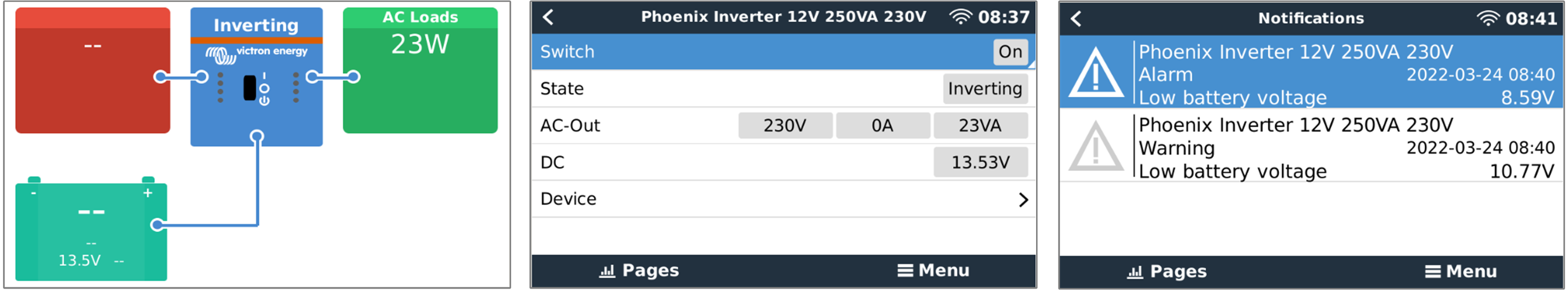

Exemples d’écrans du dispositif GX de gauche à droite : écran du système, écran du convertisseur et message d’alarme.
Si le dispositif GX est connecté à Internet, le convertisseur peut être surveillé à distance via le portail VRM. Pour plus d’informations sur le portail VRM, voir la page d’informations VRM - Surveillance à distance.
Autrement, le convertisseur peut être connecté à un GlobalLink 520, puis surveillé à distance via le portail VRM.
