5. Configuration
Le convertisseur est prêt à l’emploi avec les réglages d’usine standard (voir le chapitre Spécifications techniques).
Le convertisseur peut être configuré à l’aide de l’application VictronConnect. Connectez-vous à l’aide d’un smartphone ou d’une tablette via Bluetooth (dongle intelligent VE.Direct vers Bluetooth requis) ou à l’aide d’un ordinateur via USB et d’une interface VE.Direct vers USB).
Avertissement
La modification des réglages ne doit être effectuée que par un technicien qualifié.
Lire attentivement les instructions avant toute modification.
5.1. Tension et fréquence de sortie CA
Le convertisseur est réglé par défaut sur 230 VCA 50 Hz.
La tension et la fréquence de sortie CA peuvent être réglées à une valeur différente conformément au tableau ci-dessous.
Plage de tension de sortie CA | Plage de fréquence |
|---|---|
Entre 210 VCA et 245 VCA | 50 Hz ou 60 Hz |
5.2. Mode ECO et paramètres ECO
Le convertisseur est équipé d’un mode ECO. Le mode ECO peut être activé via l’application VictronConnect .
Lorsque le convertisseur est en mode ECO, il réduit sa consommation électrique d’environ 85 % lorsqu’aucun consommateur n’est connectée au convertisseur.
Lorsque le convertisseur est en mode ECO, il passe en état de recherche lorsqu’il n’y a pas de consommation ou une consommation très faible. Lorsqu’il est en état de recherche, le convertisseur s’éteint et s’allume toutes les 3 secondes pendant une courte période (réglable). Si le convertisseur détecte une consommation suffisante (réglable), il repasse en mode de fonctionnement normal. Lorsque la consommation descend en dessous d’un certain niveau, le convertisseur repasse en mode ECO.
Le tableau ci-dessous indique les réglages par défaut et la plage de réglage des paramètres ECO :
Paramètre | Valeur par défaut | Plage |
|---|---|---|
Intervalle de recherche du mode ECO | 3 s | 0- 64 s |
Durée de recherche du mode ECO | 0,16 s | 0,08 - 5 s |
Note
Notez que les paramètres du mode ECO requis dépendent fortement du type de consommation : inductive, capacitive, non linéaire. Un ajustement pour des consommations spécifiques peut être nécessaire.
5.3. Paramètres d’alarme de batterie faible et de détection de charge
Le convertisseur dispose de deux types différents de modes d’arrêt en cas de batterie faible :
Arrêt en cas de batterie faible basé sur la tension de la batterie. Il s’agit de la tension d’« arrêt de batterie faible ».
Arrêt en cas de batterie faible basé sur la tension de la batterie en fonction de la consommation de la batterie. Ce mode est désactivé par défaut. Voir le chapitre suivant Coupure dynamique pour plus d’informations.
Une fois que le convertisseur s’est arrêté en raison d’une batterie faible (quel que soit le mode) :
Le convertisseur redémarrera une fois que la tension de la batterie aura augmenté au-dessus du niveau « redémarrage et alarme de batterie faible ».
Le convertisseur efface l’alarme de batterie faible lorsqu’il détecte que la batterie est en cours de charge. Il s’agit de la tension de « détection de charge ».
Tension de la batterie | Arrêt dû à une batterie basse | Redémarrage et alarme de batterie faible | Détection de charge |
|---|---|---|---|
12 V | Par défaut : 9,3 V Plage : 0-100 V | Par défaut : 10,9 V Plage : 0-100 V | Par défaut : 14 V Plage : 0-100 V |
5.3.1. Coupure dynamique
La fonction de « coupure dynamique » fait en sorte que la protection contre l’arrêt en cas de batterie faible soit fonction du courant tiré de la batterie par rapport à la tension de la batterie.
Lorsqu’un courant élevé est tiré de la batterie, un seuil de tension de coupure plus bas est utilisé, par exemple 10 V. De même, lorsque la batterie se décharge lentement, une tension de coupure élevée est utilisée, par exemple 11,5 V.
De cette façon, une chute de tension, causée par la résistance interne de la batterie, est compensée de sorte que la tension de la batterie devient un paramètre beaucoup plus fiable pour déterminer quand arrêter la décharge de la batterie.
La fonction de « coupure dynamique » est très utile pour les batteries ayant une résistance interne élevée, comme les batteries OPzV et OPzS. Elle est un peu moins utile pour les batteries GEL et AGM et peut-être même sans intérêt pour les batteries au lithium. Le graphique ci-dessous montre la courbe du taux de décharge en fonction de la tension de la batterie pour les différents types de batteries. Vous pouvez voir que la courbe des batteries au lithium (LiFePO4) est presque plate par rapport à la courbe OPzV et OPzS.
La courbe peut être ajustée dans l’application VictronConnect.
 |

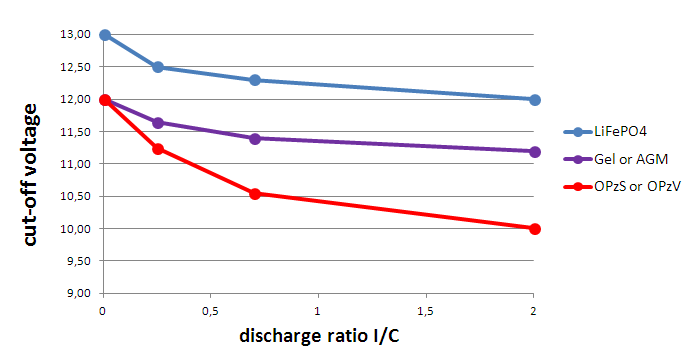

Graphique du taux de décharge en fonction de la tension de la batterie pour différents types de batteries.
Important
N’utilisez pas la fonction de « coupure dynamique » dans une installation où d’autres consommations sont également raccordées à la même batterie. Dans ces systèmes, la tension de la batterie peut chuter à cause des autres consommations connectées à la batterie. L’algorithme de coupure dynamique du convertisseur ne peut pas prendre en compte ces autres consommations et arrêtera le convertisseur trop tôt avec une alarme de sous-tension.
Configuration avec VictronConnect
La fonction de « coupure dynamique » est désactivée par défaut.
Activez la fonction « coupure dynamique » pour l’utiliser et la configurer.
Sélectionnez le type de batterie. Choisissez entre : OPzV/OPzS, GEL/AGM, LiFePO4 or Personnalisée.
Saisissez la capacité de la batterie.
Saisissez la tension pour les différents courants de décharge. Ces valeurs ont déjà été réglées sur les tensions génériques qui correspondent au type de batterie spécifique sélectionné précédemment. Modifiez ces paramètres uniquement s’ils doivent être ajustés et si vous savez ce que vous faites, ou si vous utilisez une batterie personnalisée.
 |
Application VictronConnect affichant les paramètres de la fonction « coupure dynamique »
5.4. Mise à jour du micrologiciel
Le micrologiciel peut être mis à jour dans les paramètres du convertisseur :
Accédez aux paramètres du convertisseur en cliquant sur le symbole de roue dentée
dans le coin supérieur droit.Cliquez sur le symbole des 3 points
dans le coin supérieur droit.Choisissez « Product settings » dans le menu.
La section du micrologiciel affichera la version du micrologiciel ainsi qu’un bouton pour le mettre à jour.
5.5. Rétablir les paramètres par défaut
Les paramètres par défaut du convertisseur peuvent être rétablis de la façon suivante :
Accédez aux paramètres du convertisseur en cliquant sur le symbole de roue dentée
dans le coin supérieur droit.Cliquez sur le symbole des 3 points
dans le coin supérieur droit.Sélectionnez « Reset to defaults » dans le menu, et les paramètres par défaut seront rétablis.
