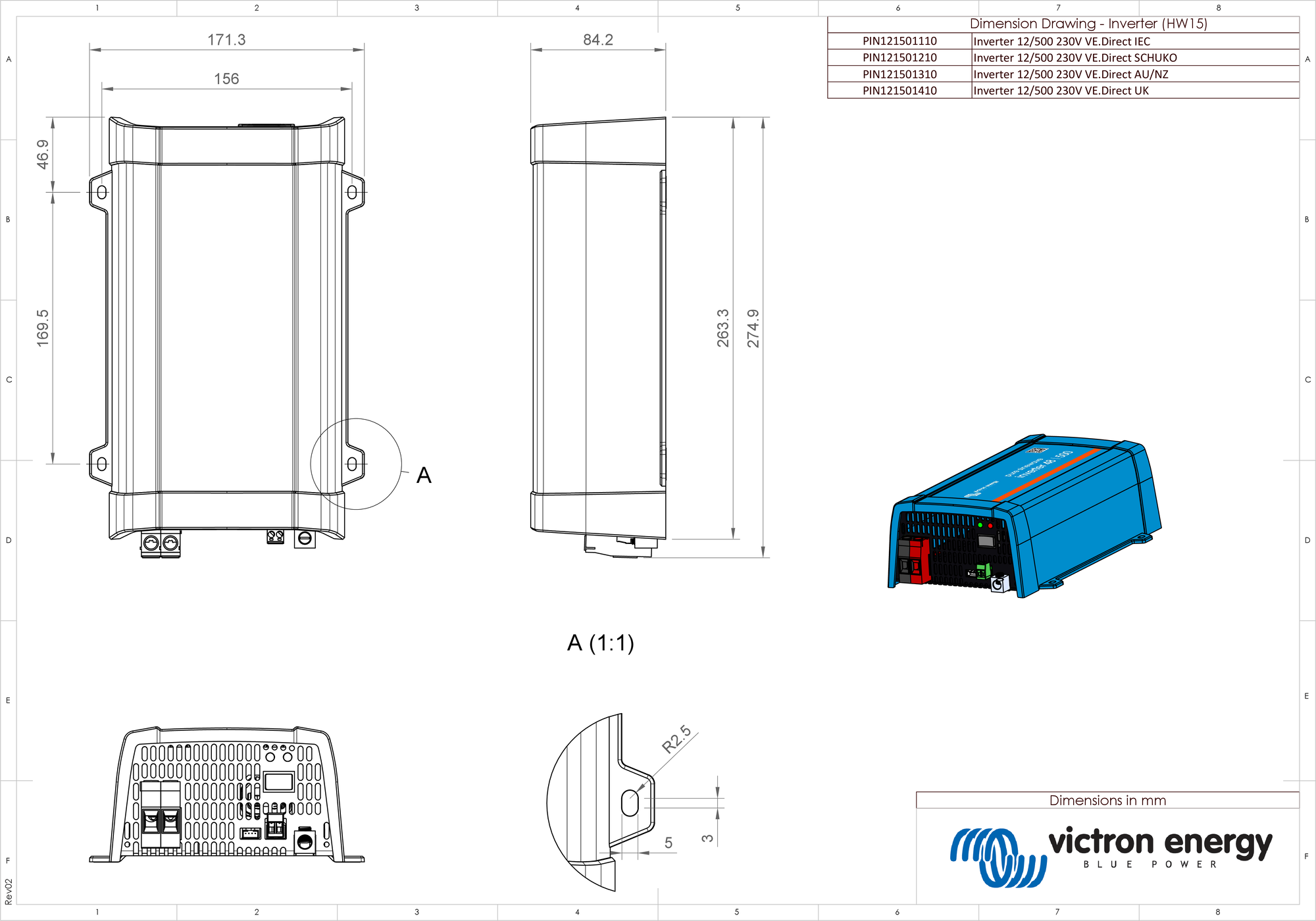

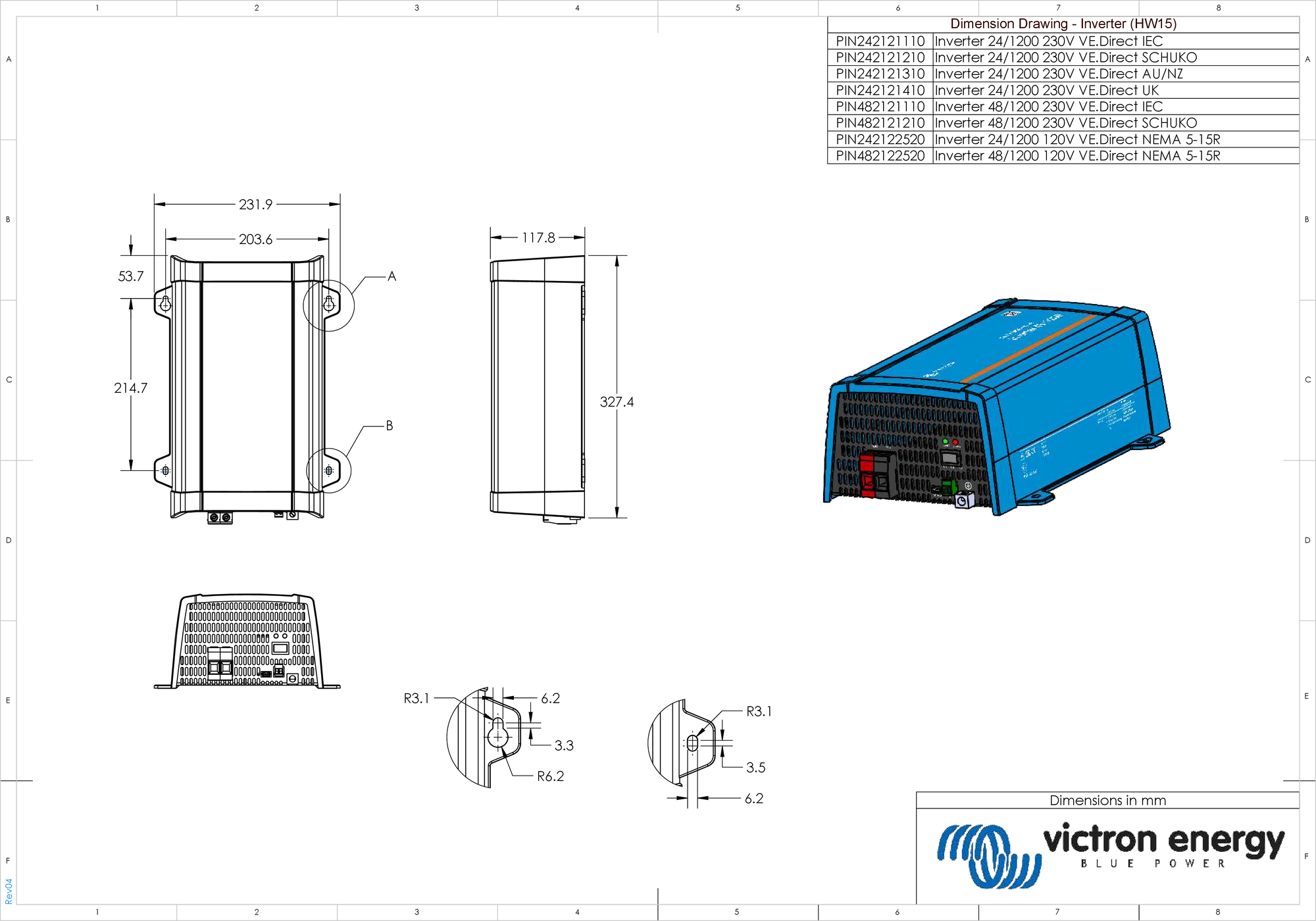

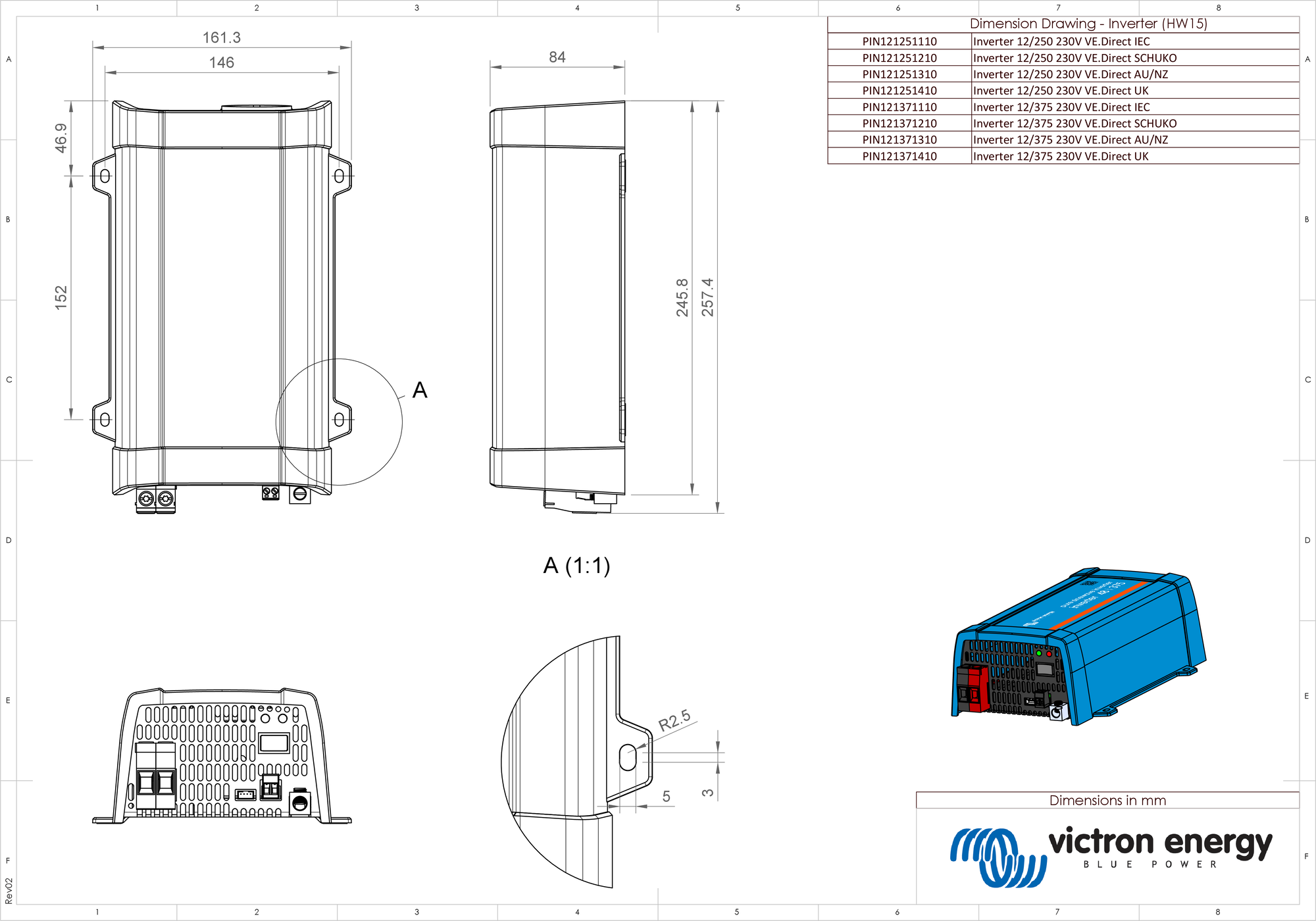

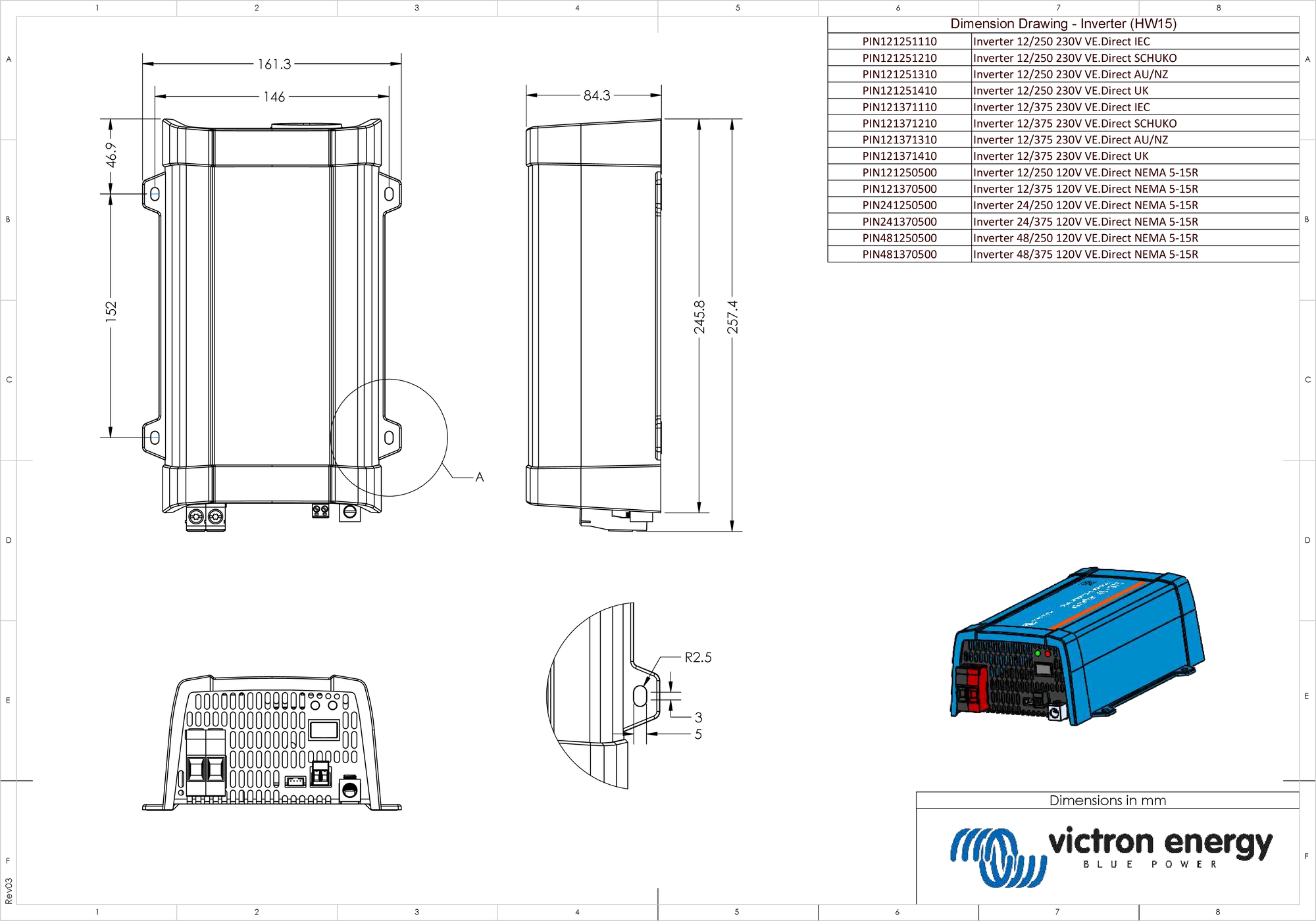

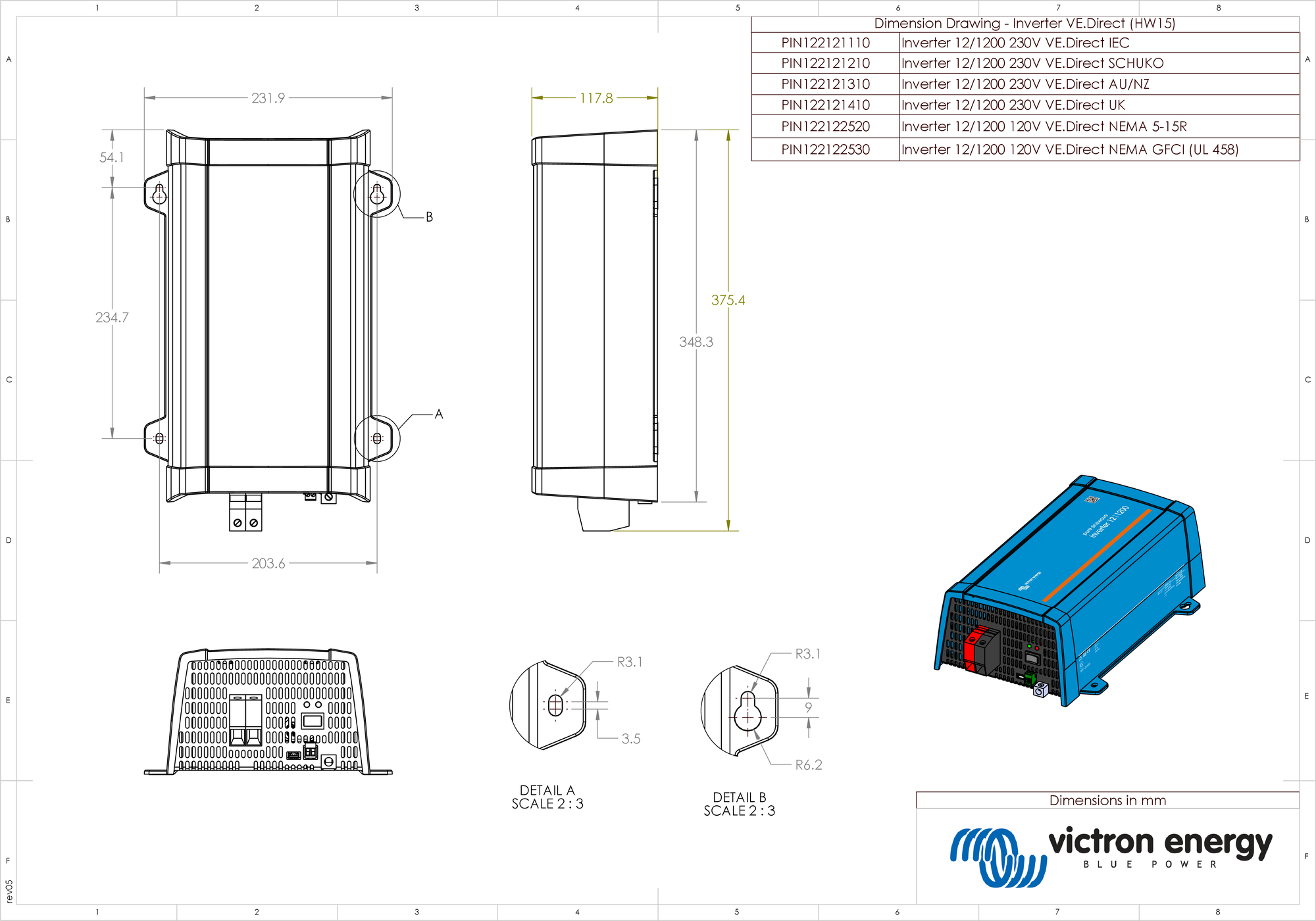

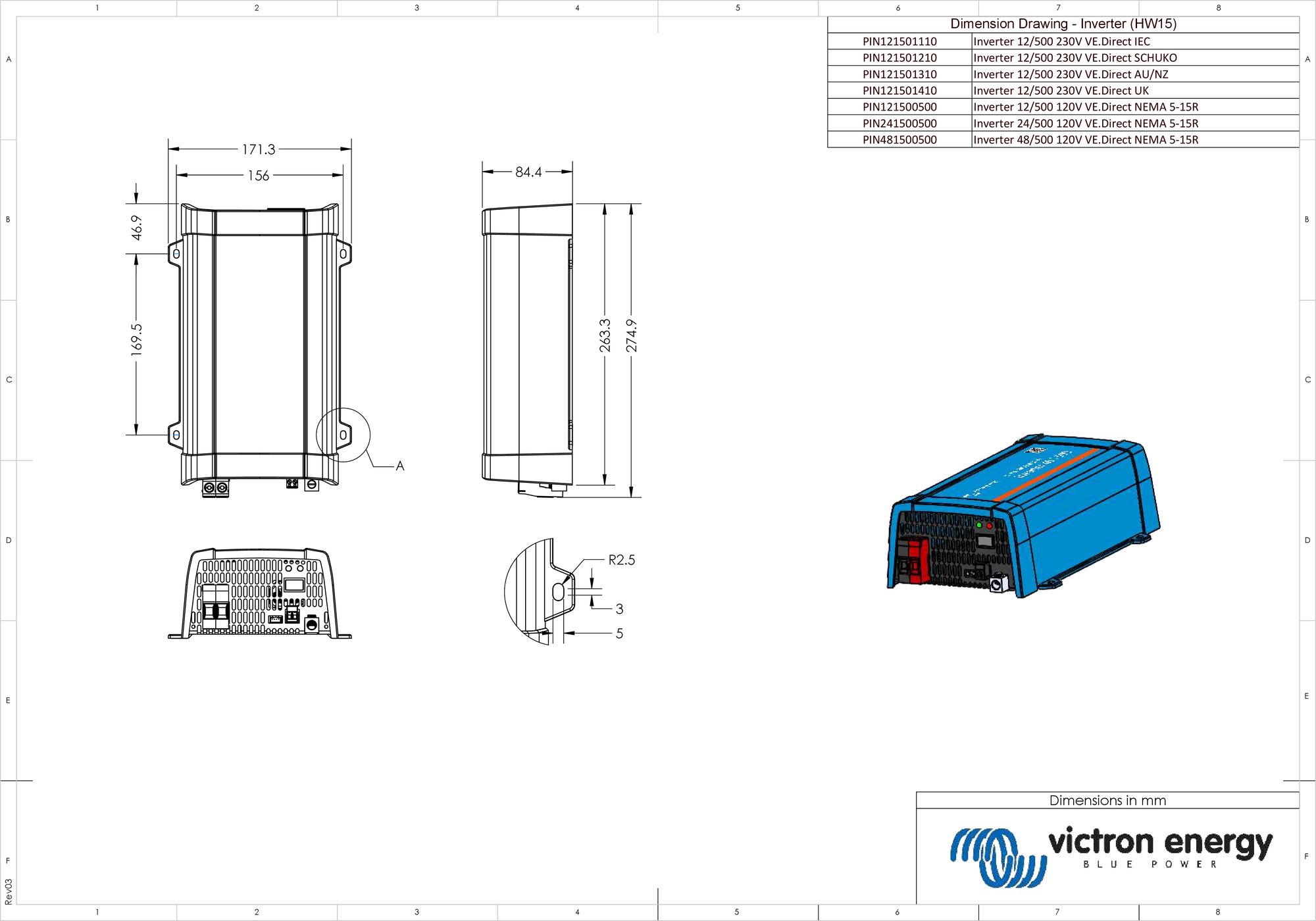

8. Annexe

Dans cette section:

8.1. Prise CA

Selon le modèle, le convertisseur est équipé de l’un des types de prise CA suivants :

Prise CA	Tension CA	Image

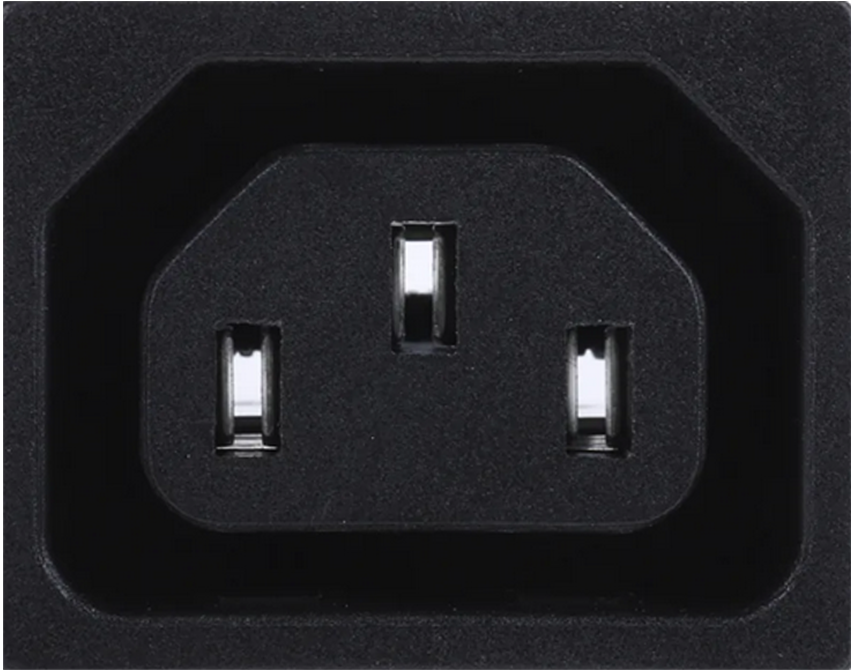

IEC-320 (fiche mâle incluse)	230 V

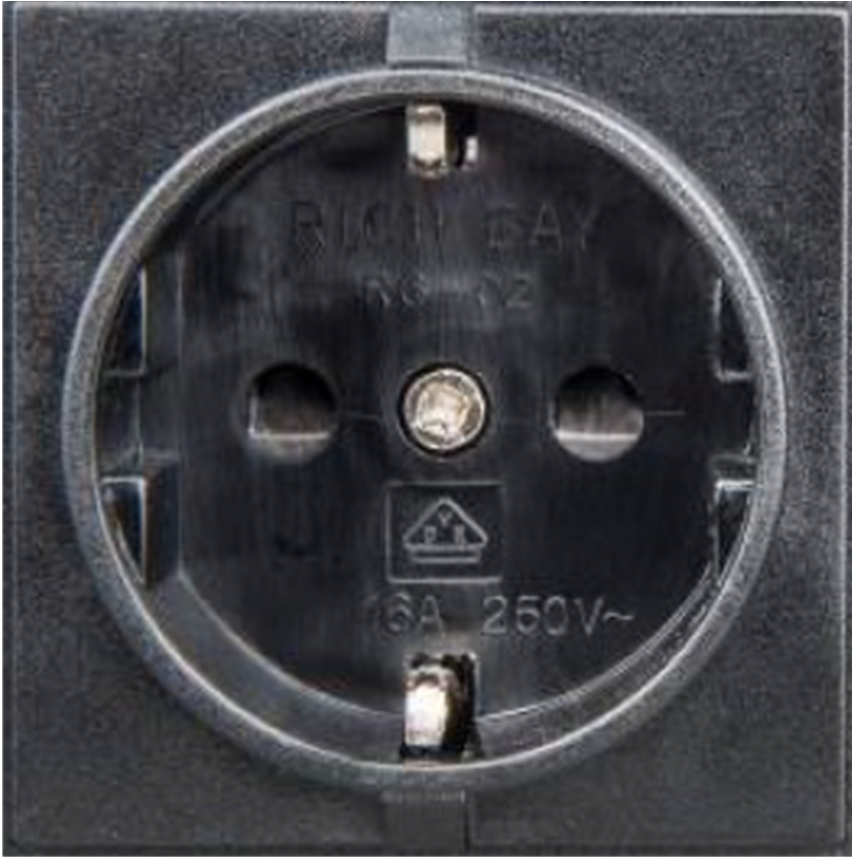

Schuko (CEE 7/4)	230 V

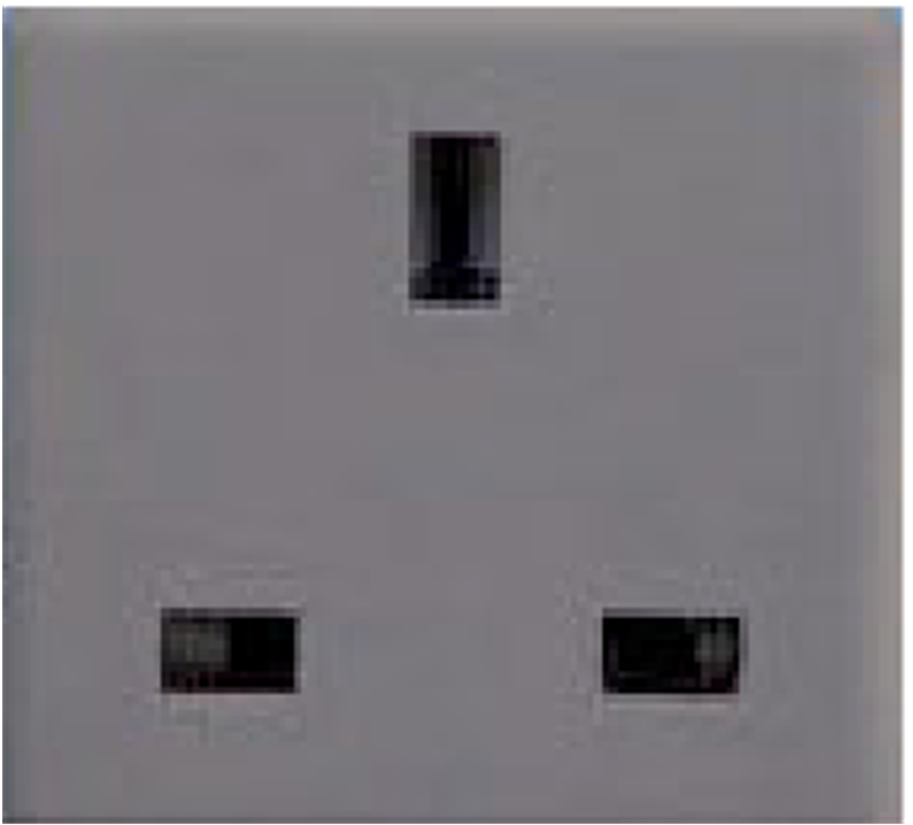

UK (BS 1363)	230 V

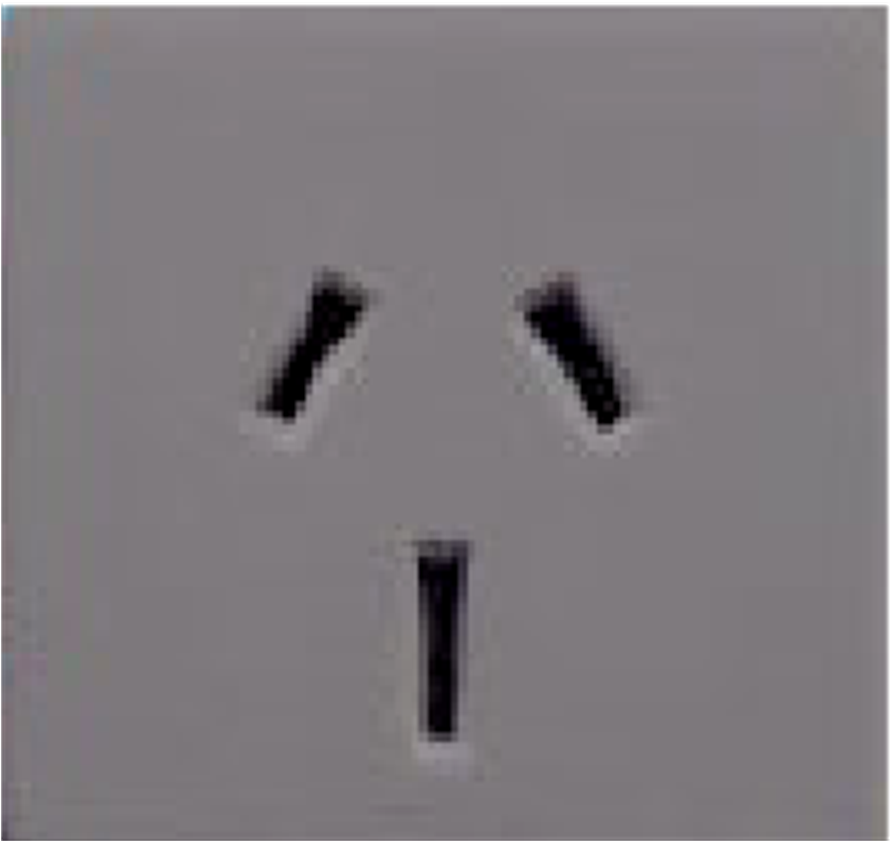

AU/NZ (AS/NZS 3112)	230 V

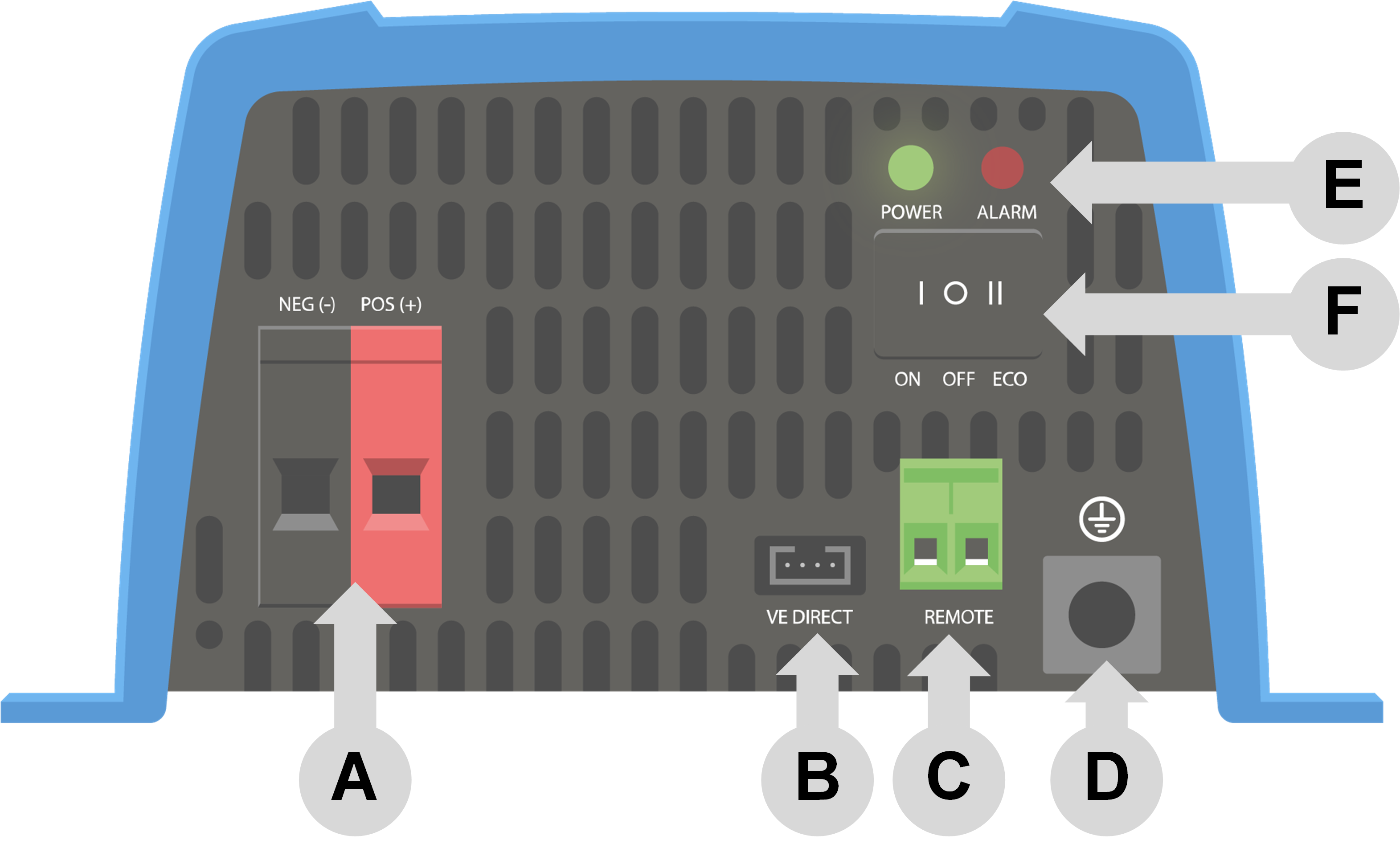

8.2. Vue d'ensemble des connexions

#	Description
A	Raccordements de batterie
B	Connexion VE.Direct
C	Raccordement de la borne d’allumage/arrêt à distance
D	Raccordement à la terre du châssis
E	Voyants
F	Interrupteur ON/OFF/ECO

8.3. Informations sur le raccordement du neutre à la terre

Raccordement de la sortie Neutre du convertisseur au châssis/terre

La sortie CA est isolée de l’entrée CC et du châssis. L’utilisation d’une vraie phase neutre peut être rendue obligatoire par les réglementations locales. Dans ce cas, l’un des fils de sortie CA doit être connecté au châssis, et le châssis doit être raccordé à une terre fiable. À l’intérieur du convertisseur, des mesures ont été prises afin de pouvoir raccorder le neutre au châssis ; la manière de procéder est expliquée ci-dessous.

Assurez-vous de débrancher la batterie lorsque vous connectez le Neutre au fil de terre de protection (PE).

Vous pouvez trouver un câble PE interne, utilisé pour raccorder le Neutre et le châssis, après avoir retiré le cache en plastique. Un tournevis Torx T10 est nécessaire pour desserrer les quatre vis qui fixent le cache en plastique.

Pour les convertisseurs 250 VA, 375 VA et 500 VA :

Neutre flottant

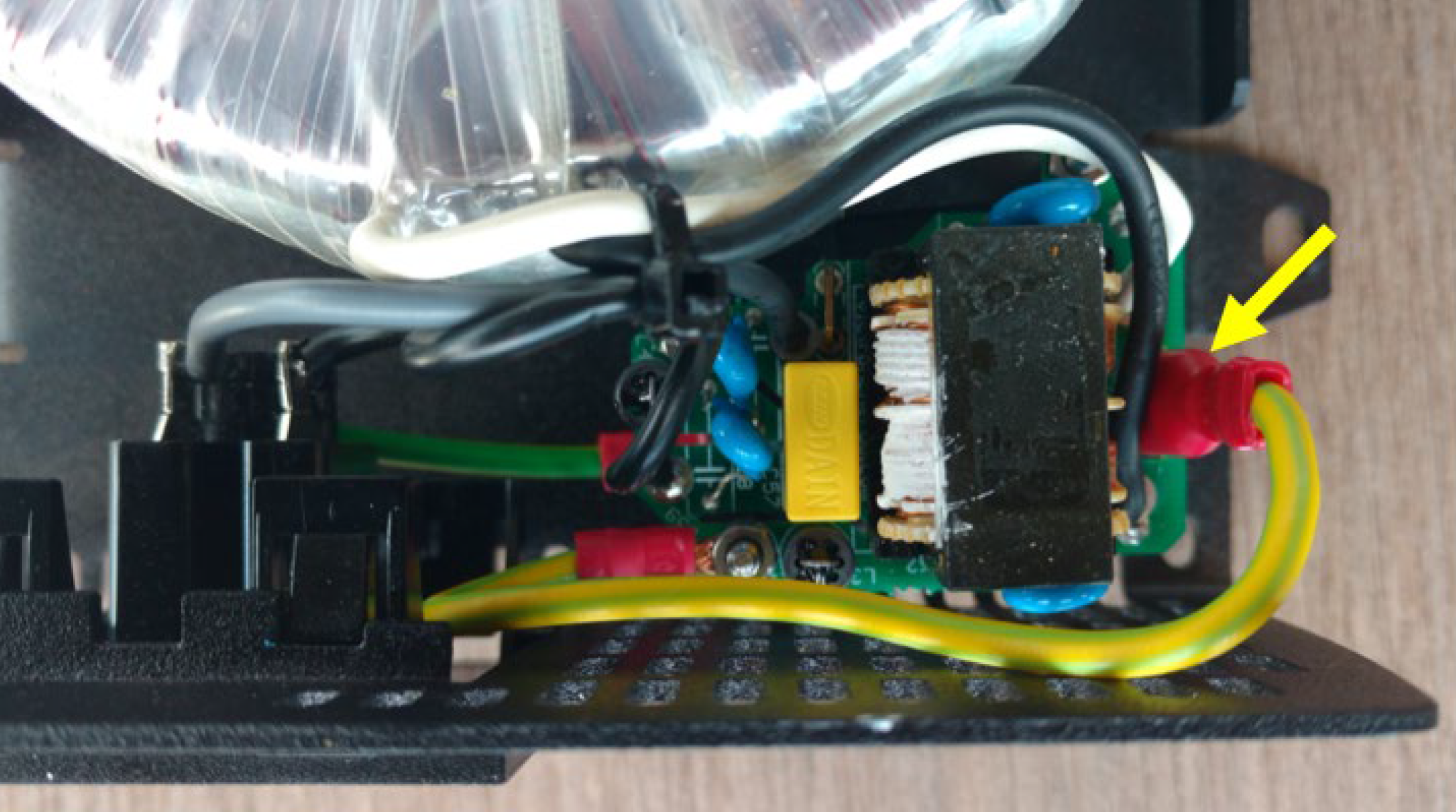

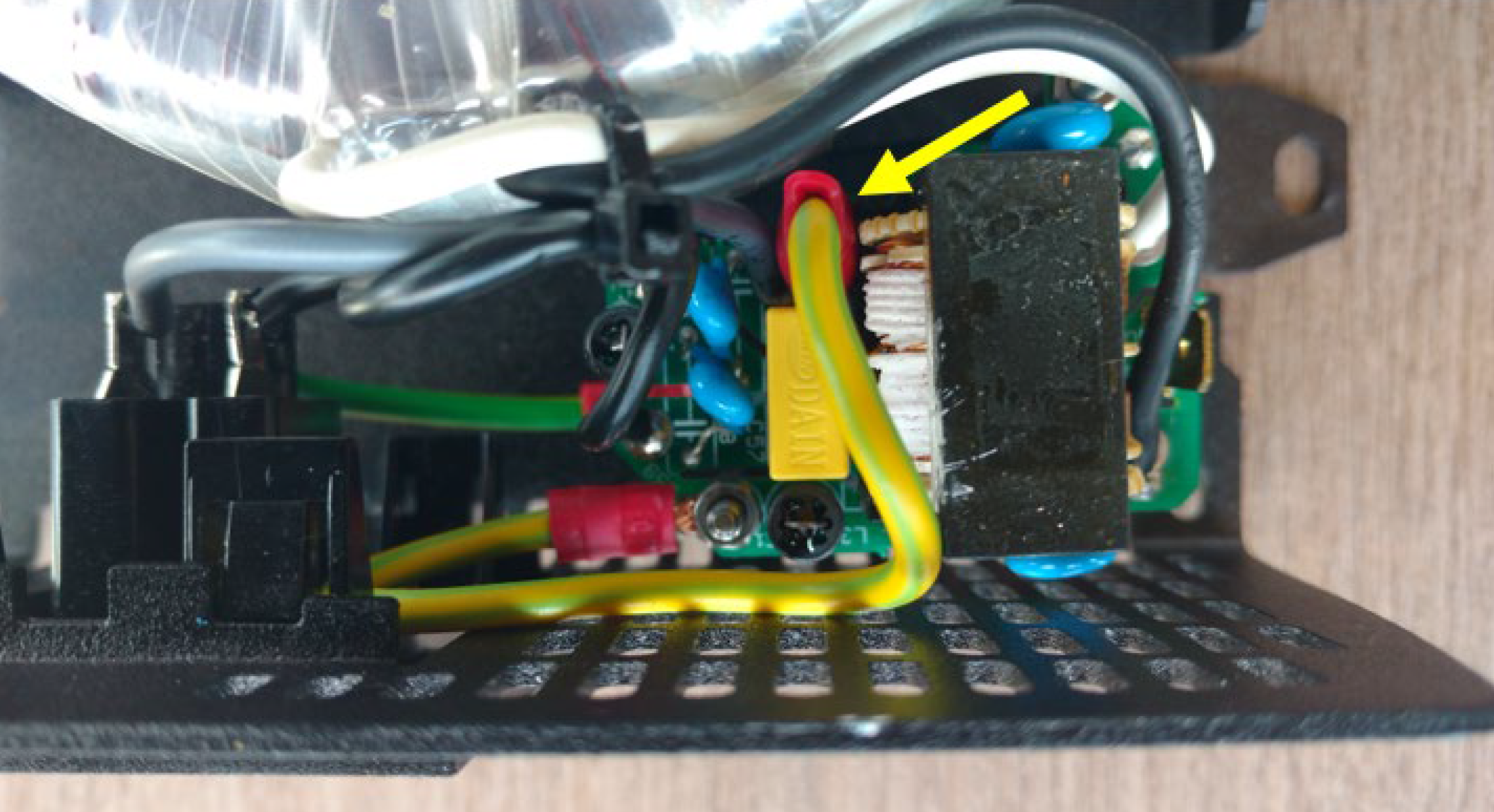

Position du fil PE (indiqué par la flèche) :
Neutre connecté au fil de terre de protection.
Position du fil PE (indiqué par la flèche) :

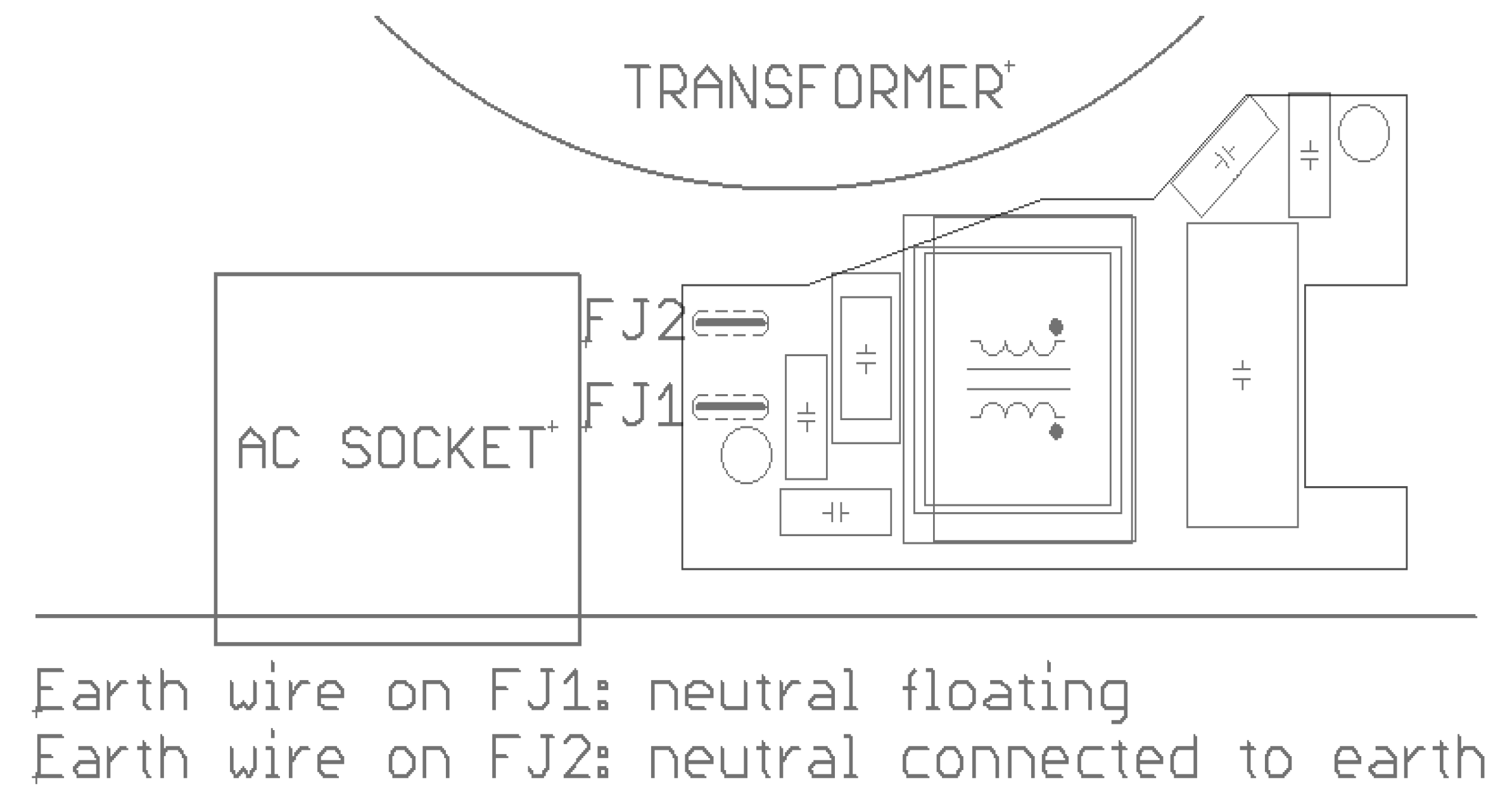

Le fil de terre provenant du châssis peut être raccordé aussi bien au FJ1 (neutre flottant) qu’au FJ2 (neutre connecté à la terre/châssis). Ces emplacements sont identifiés par les étiquettes FJ1 et FJ2 directement imprimées sur le circuit imprimé. Par défaut, le convertisseur est configuré en FJ1, c’est-à-dire avec le neutre flottant.
