4. Instalación
Aviso
El producto deberá ser instalado por un electricista cualificado.
Durante la instalación, asegúrese de que se retira el conector remoto con puente (o apague el interruptor de encendido/apagado remoto si está instalado) para estar seguro de que el inversor no puede encenderse de forma inesperada.
4.1. Instalación física
Puede ver un dibujo con las dimensiones del inversor en el Apéndice de este manual.
4.1.1. Ubicación
Para garantizar que el inversor funciona sin problemas deberá utilizarse en ubicaciones que cumplan las siguientes condiciones:
Evitar el contacto con el agua. No exponer el inversor a la lluvia o a la humedad.
Instale el inversor en un lugar seco y bien ventilado.
Para un mejor funcionamiento, el inversor deberá colocarse en una superficie plana.
Instálelo lo más cerca posible de las baterías. Intente que la distancia entre el producto y la batería sea la menor posible para minimizar la pérdida de tensión en los cables.
Debe dejarse un espacio de al menos 10 cm. alrededor del aparato para refrigeración. No obstruir el paso de aire alrededor del inversor. Cuando el inversor se caliente demasiado, se apagará. Cuando el inversor alcance un nivel de temperatura seguro, la unidad se volverá a poner en marcha automáticamente.
No colocar la unidad bajo la luz directa del sol. La temperatura ambiente deberá situarse entre -20 ºC y 40 ºC (humedad < 95 % sin condensación). Observe que en situaciones extremas, la temperatura de la caja del inversor puede exceder los 70 ºC.
Aviso
Una temperatura ambiente demasiado alta resultará en una menor vida útil, una disminución de la potencia pico nominal o el apagado del inversor.
Nunca coloque el producto directamente sobre las baterías.
Por motivos de seguridad, este producto deberá instalarse en un entorno resistente al calor si se utiliza con equipos en los que se va a convertir una cantidad de electricidad importante. Debe evitarse la presencia de productos químicos, componentes sintéticos, cortinas u otros textiles, etc. en su proximidad.
4.1.2. Montaje
Coloque el inversor contra una pared sólida o en posición horizontal sobre un suelo adecuado.
Monte el inversor con cuatro tornillos verticalmente hacia arriba o hacia abajo u horizontalmente hacia arriba o hacia abajo. En la tabla y la figura siguientes puede ver las mejores opciones de montaje.
Instrucciones de montaje.
# | Tipo de montaje | ¿Recomendado? | Clasificación IP | Notas |
|---|---|---|---|---|
1 | Montaje en techo (invertido). | No | N/A | |
2 | Montaje sobre la base | Sí | IP21 | |
3 | Montaje vertical en pared, ventilador en la parte inferior. | Sí | IP20 | Tenga en cuenta que podrían caer pequeños objetos o partículas de polvo dentro del inversor a través de los orificios de ventilación de la parte superior. |
4 | Montaje vertical en pared, ventilador en la parte superior. | No | N/A | |
5 | Montaje horizontal de pared. | Sí | IP20 |
4.2. Instalación eléctrica
Puede ver un dibujo con un resumen de las conexiones del inversor en el apéndice Descripción de las conexiones.
4.2.1. Conexión de la salida CA
Dependiendo del modelo, el inversor contará con una de las siguientes tomas CA:
Schuko (CEE 7/4).
IEC-320 (enchufe macho incluido).
Reino Unido UK (BS 1363).
Australia/Nueva Zelanda AU/NZ (AS/NZS 3112).
Puede ver fotos de los tipos de toma CA en el apéndice Toma de CA.
El inversor no tiene fusible en la salida CA. El cableado CA está protegido por un limitador de corriente de acción rápida en caso de cortocircuito y un mecanismo de detección de sobrecarga que imita las características de un fusible (es decir, apagado más rápido con una sobrecarga mayor). Es importante dimensionar los cables correctamente en función de la potencia nominal del inversor.
Nunca conecte la salida del inversor a otra fuente CA, como un enchufe de pared doméstico CA o un generador.
Aviso
El inversor tiene una puesta a tierra flotante. Para asegurar el correcto funcionamiento de un GFCI (o RCCB, RCB o RCD) a instalar en el circuito de salida CA del inversor, debe hacerse una conexión de neutro a tierra interna o externa. Para más información, véase el apéndice Información de instalación de la conexión neutro a tierra.
4.2.2. Conexión a tierra del chasis
Dimensiones del cable para conectar el chasis del inversor a tierra:
El conductor de tierra de la arandela de puesta a tierra del chasis a la puesta a tierra tiene que tener una sección que sea al menos la mitad que la de los conductores usados para la conexión de la batería.
Las dimensiones máximas del conductor que se ajusta a la arandela de puesta a tierra son 25 mm². Use la tabla siguiente para encontrar la sección adecuada para el conductor de puesta a tierra.
La salida CA está aislada de la entrada CC y del chasis . Las normativas locales podrían requerir un neutro real. Para más instrucciones, véase el apéndice Información de instalación de la conexión neutro a tierra.
4.2.3. Conector remoto
Se puede conseguir el control on/off remoto del inversor con un simple interruptor on/off conectado al conector remoto del inversor.
El inversor se encenderá cuando se haya puesto en ON o en modo ECO mediante el interruptor ON/OFF/ECO y cuando:
Se haga contacto entre el terminal del conector remoto H (izquierda) y el terminal L (derecha) por ejemplo mediante el puente, un interruptor o el panel de control del inversor.
Se haga contacto entre el terminal del conector remoto H (izquierda) y el positivo de la batería.
Se haga contacto entre el terminal del conector remoto L (derecha) y el negativo de la batería.
Algunos ejemplos de uso del conector remoto:
Si el inversor está en un vehículo y solo se le permite funcionar cuando el motor está en marcha. Conecte el terminal del conector remoto H (derecha) al interruptor de ignición del vehículo.
Si el inversor está conectado a una batería de litio, puede controlarse mediante el BMS de la batería de litio.
Aviso
Por razones de seguridad, el inversor puede apagarse por completo retirando el conector remoto. Para ello, extraiga el conector remoto de su toma. De este modo se garantiza que el inversor ya no puede encenderse con su interruptor o ni por Bluetooth. Ahora el usuario puede estar seguro de que el inversor está apagado definitivamente y que otro usuario no puede volver a encenderlo por accidente.
Panel de control del inversor

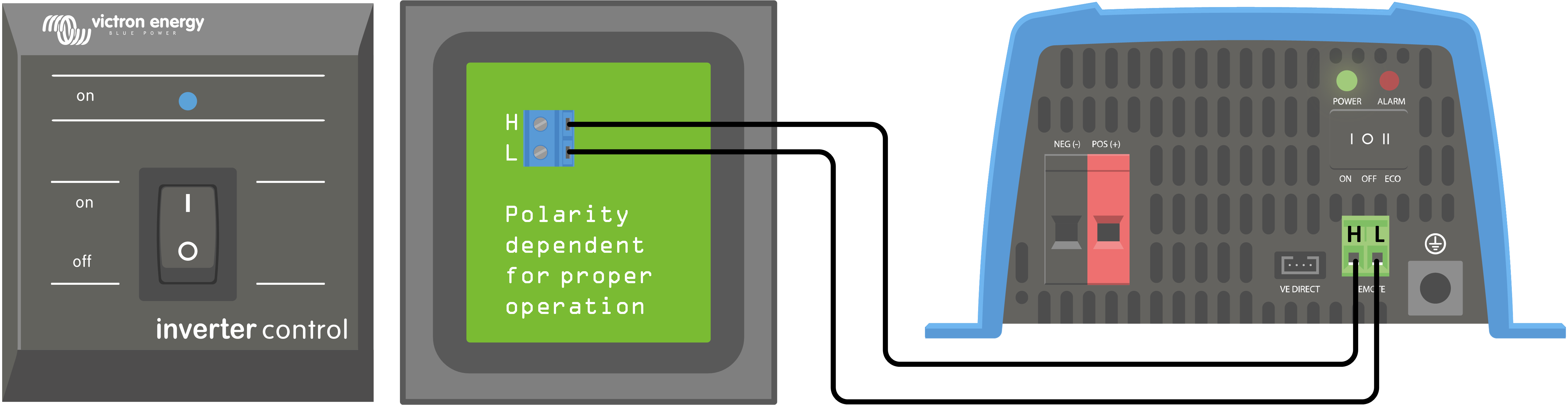

Si se usa un panel Inverter Control VE.Direct , es necesario conectarlo al conector remoto del inversor como se indica en la imagen siguiente. Tenga en cuenta que la conexión depende de la polaridad para funcionar correctamente.
4.2.4. Conexión VE.Direct
Se puede usar la conexión VE.Direct para monitorizar el inversor mediante un dispositivo GX o para conectarse a la aplicación VictronConnect.
Se pueden conectar los siguientes elementos:
Un dispositivo GX o GlobalLink 520 con un cable VE.Direct.
Un dispositivo GX con una interfaz VE.Direct a USB.
Un ordenador con la aplicación VictronConnect con la interfaz VE.Direct a USB.
Un teléfono o una tablet con la aplicación VictronConnect con la mochila VE.Direct Bluetooth Smart.
