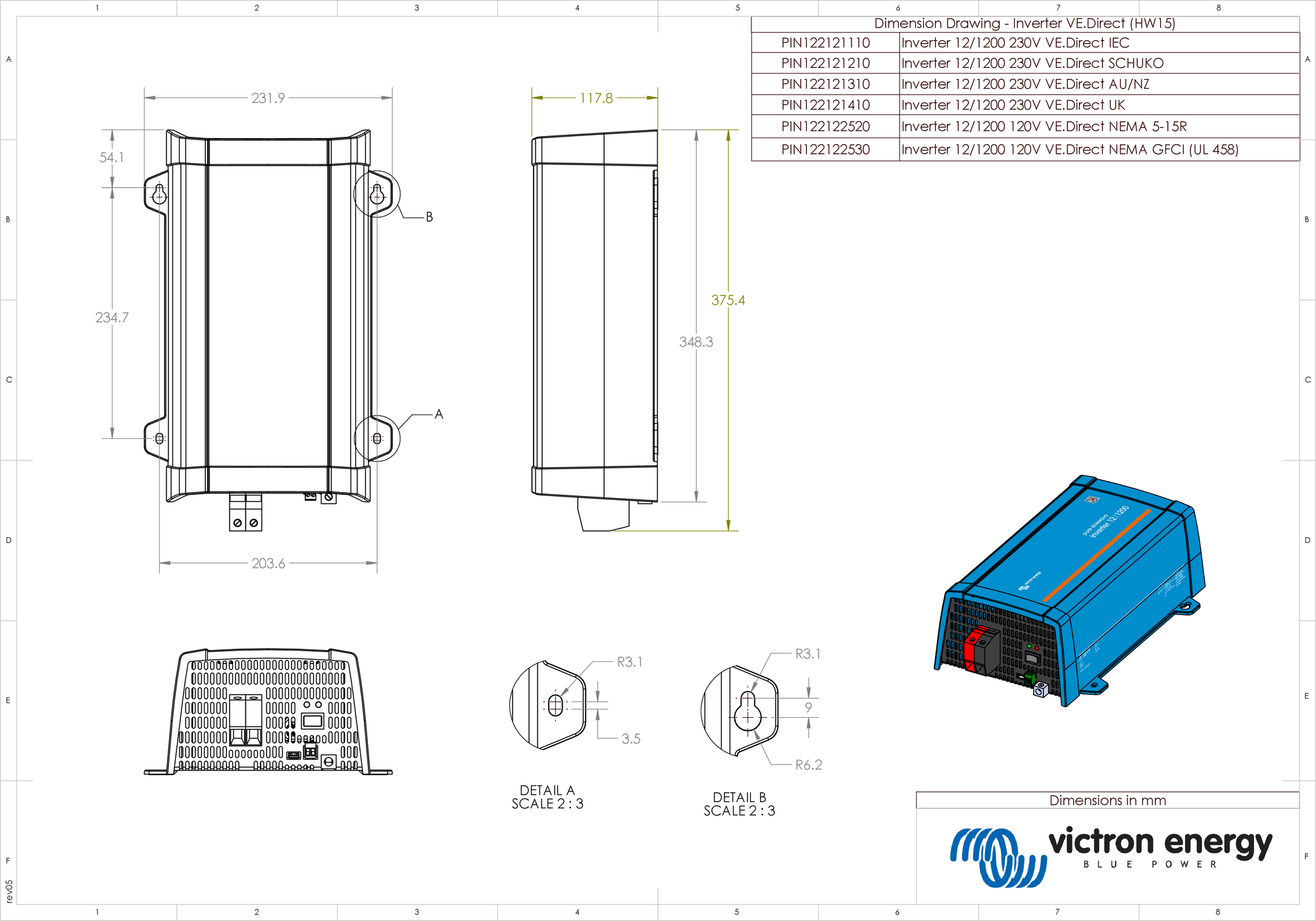

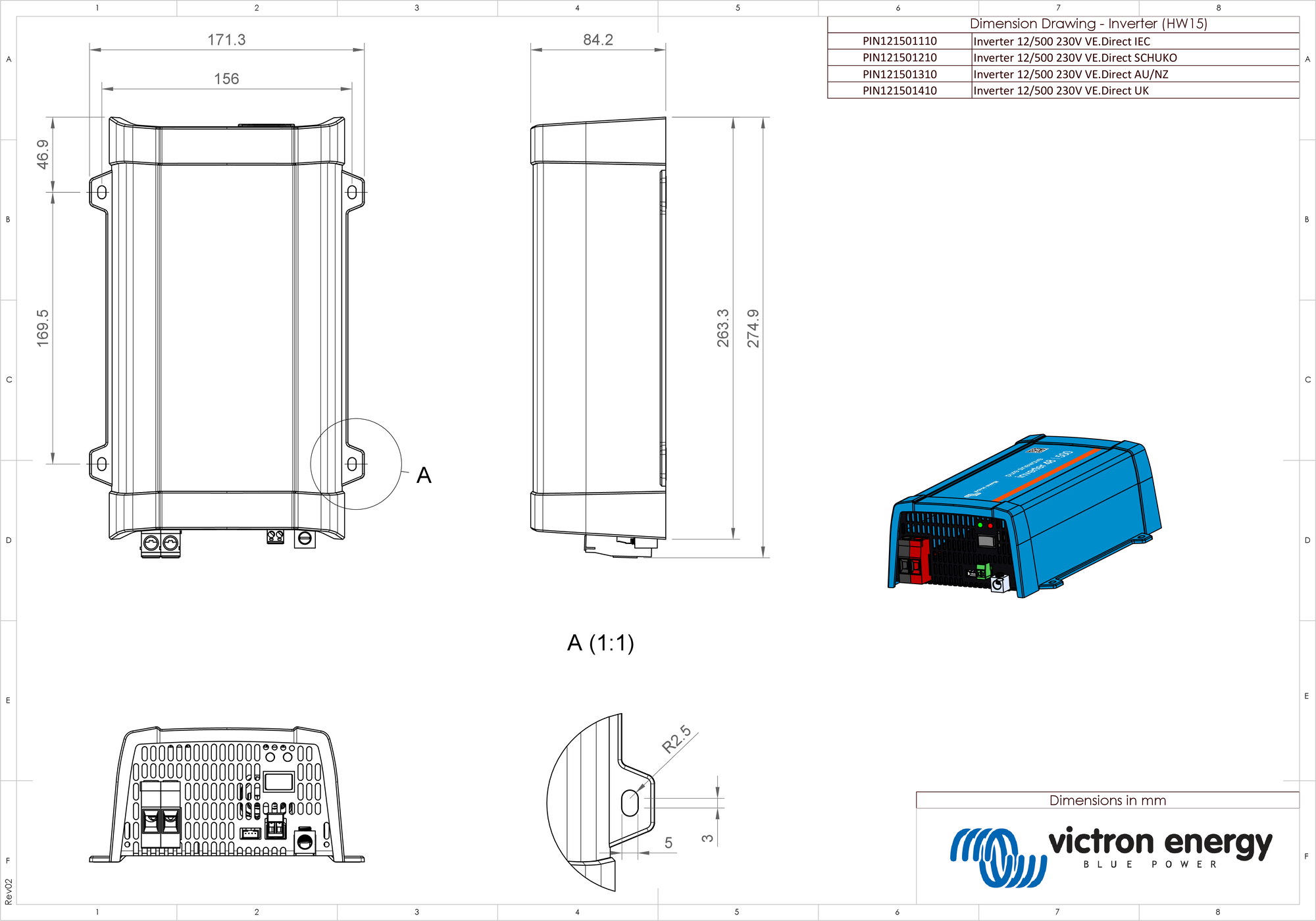

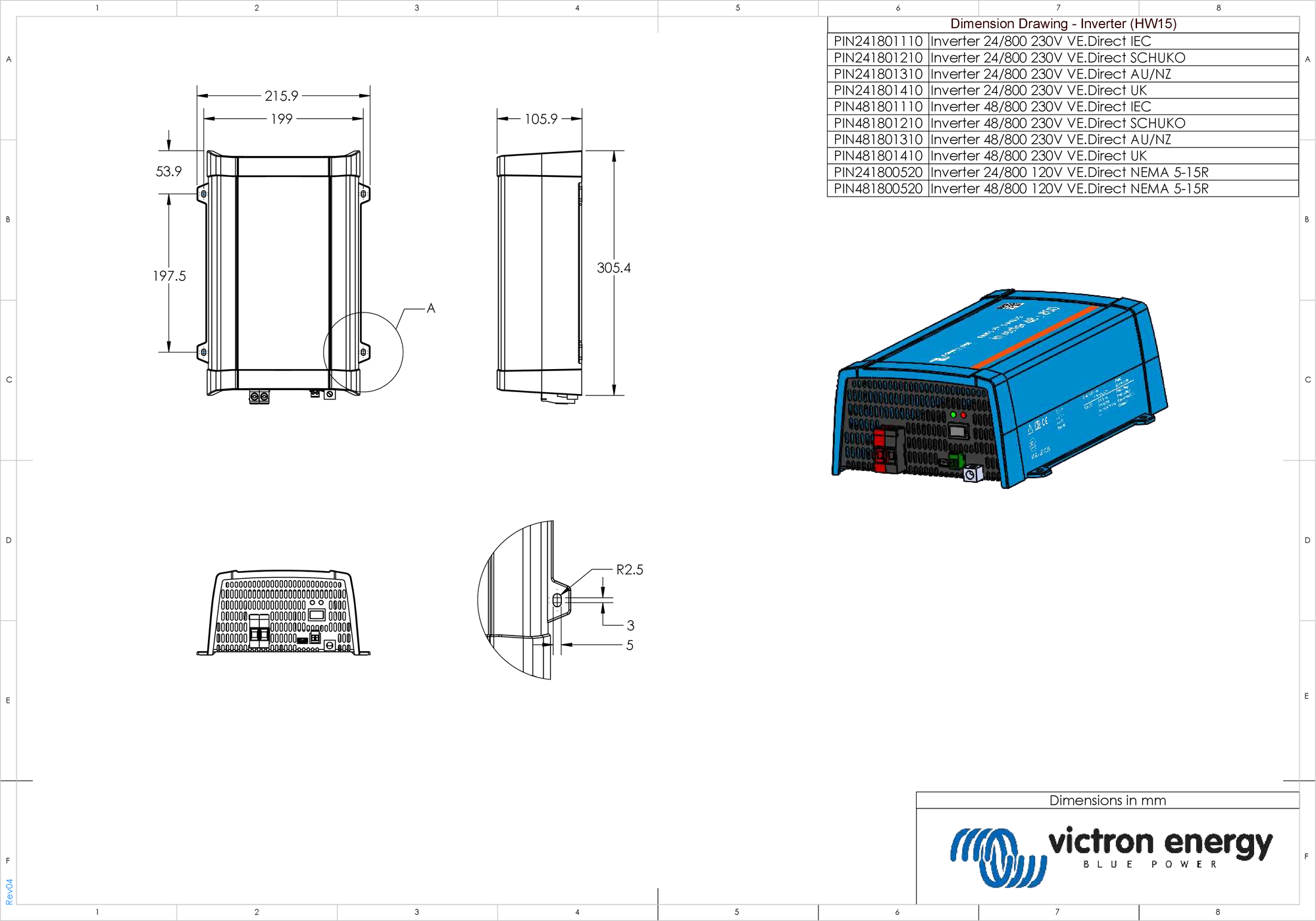

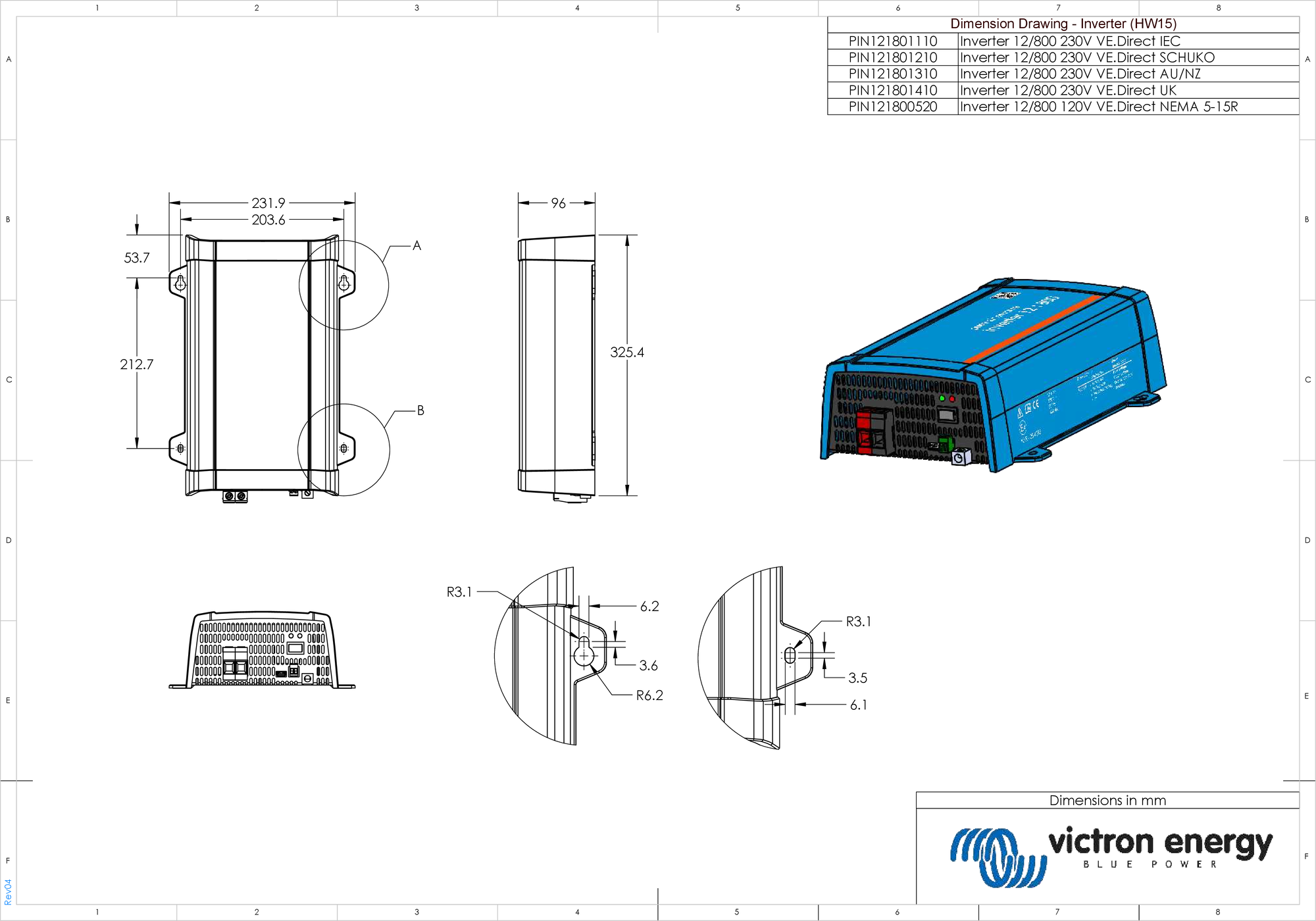

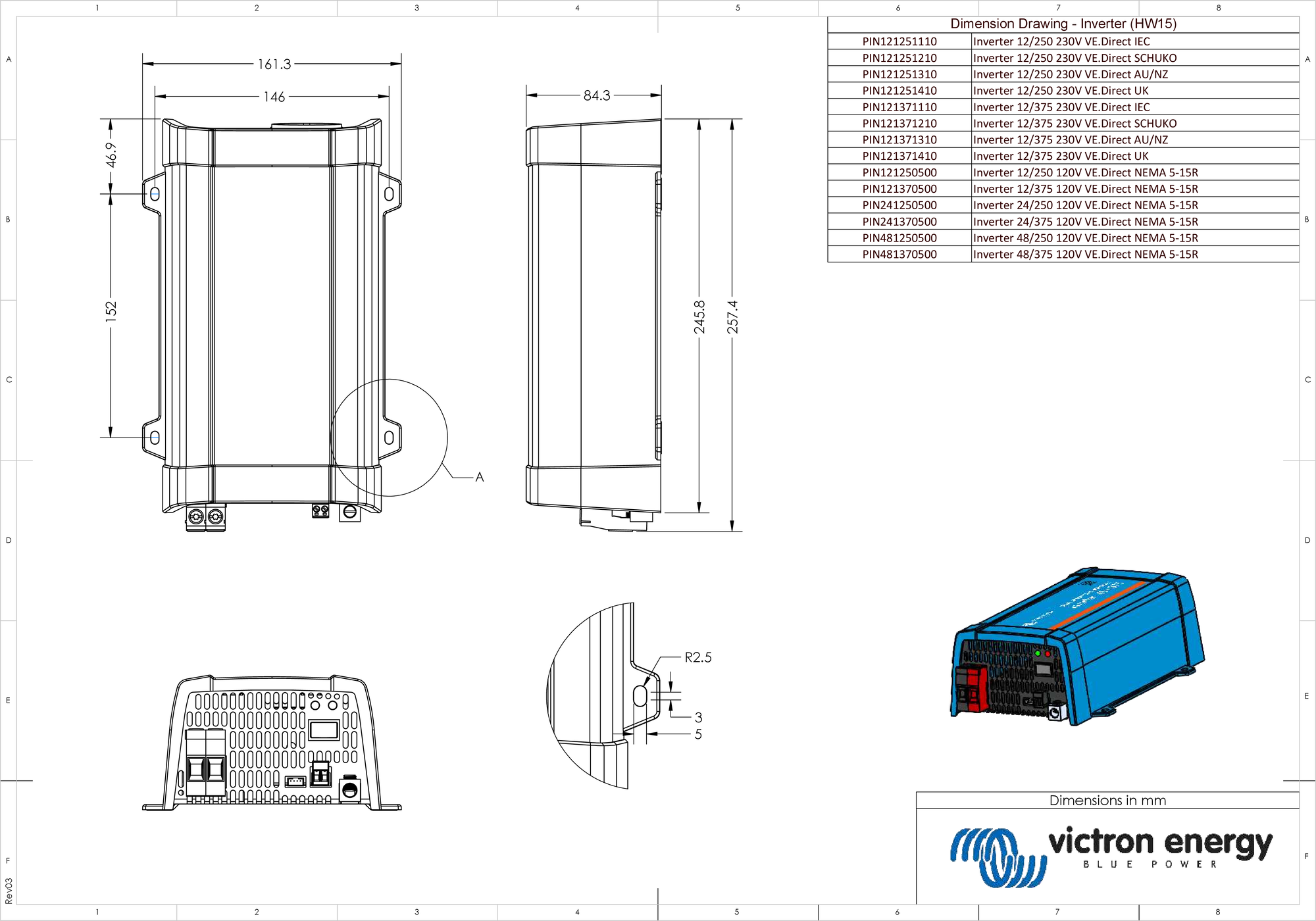

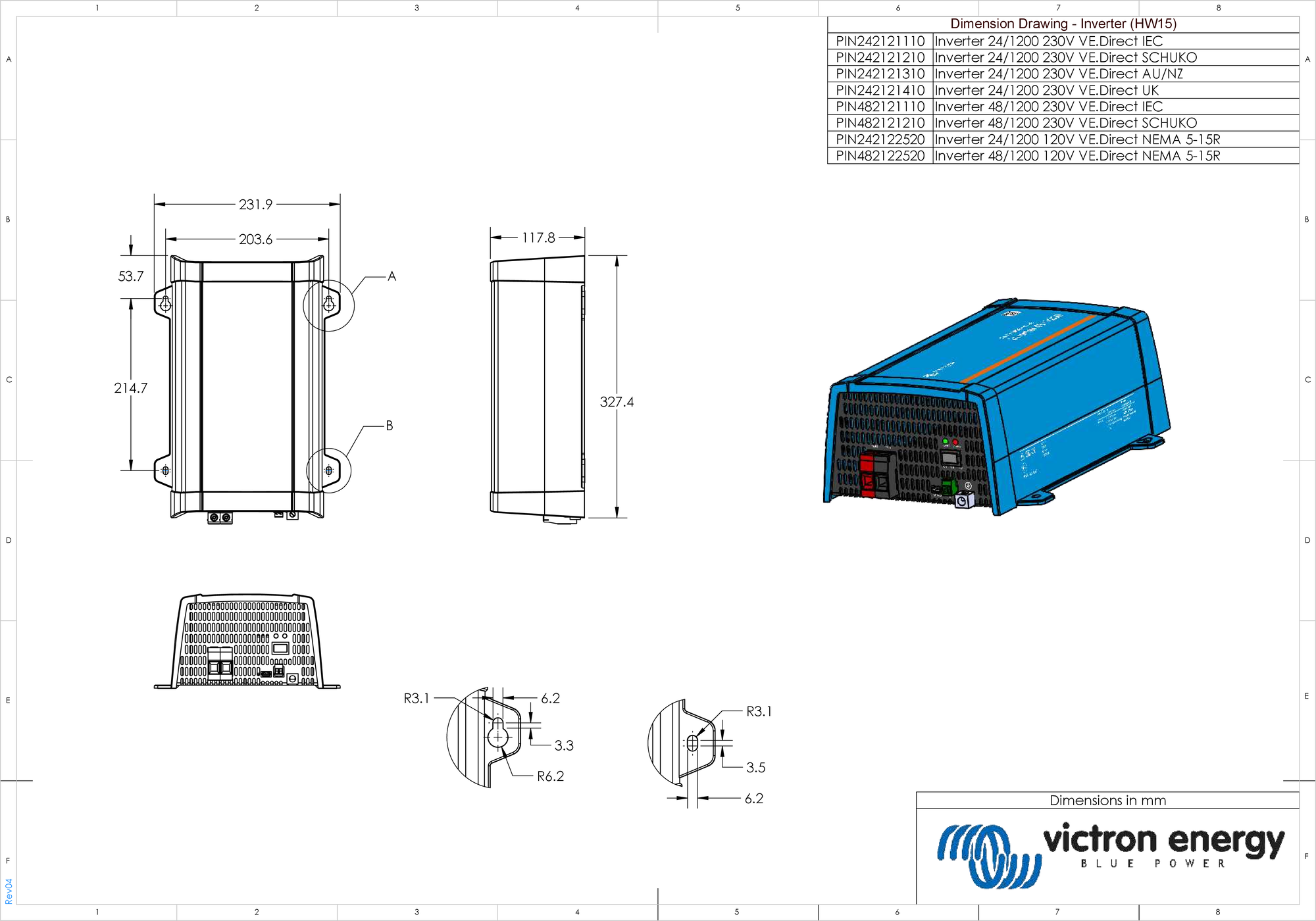

Inverter VE.Direct 230V Manual

Dependiendo del modelo, el inversor contará con uno de los siguientes tipos de toma CA:

Toma de CA	tensión CA	Imagen

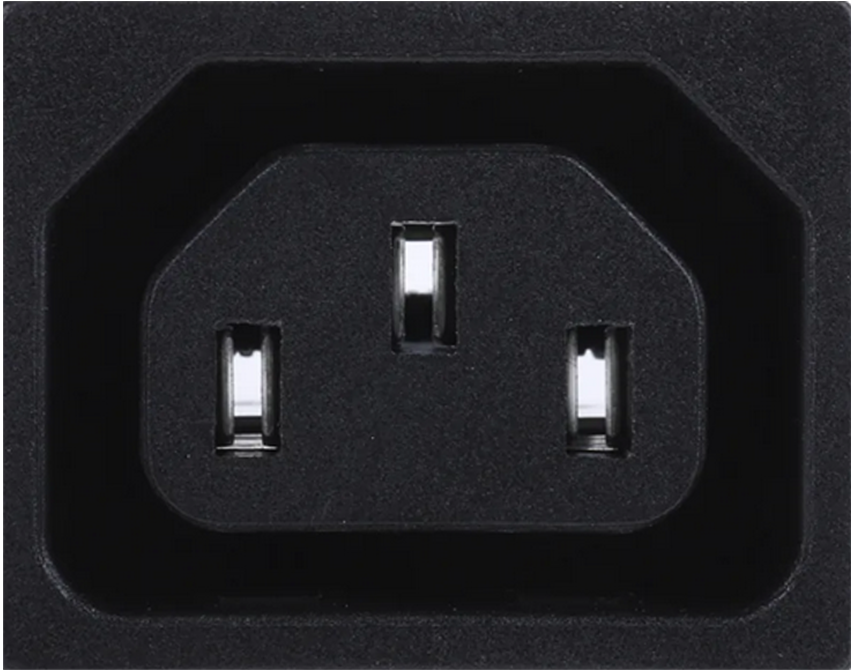

IEC-320 (enchufe macho incluido)	230 V

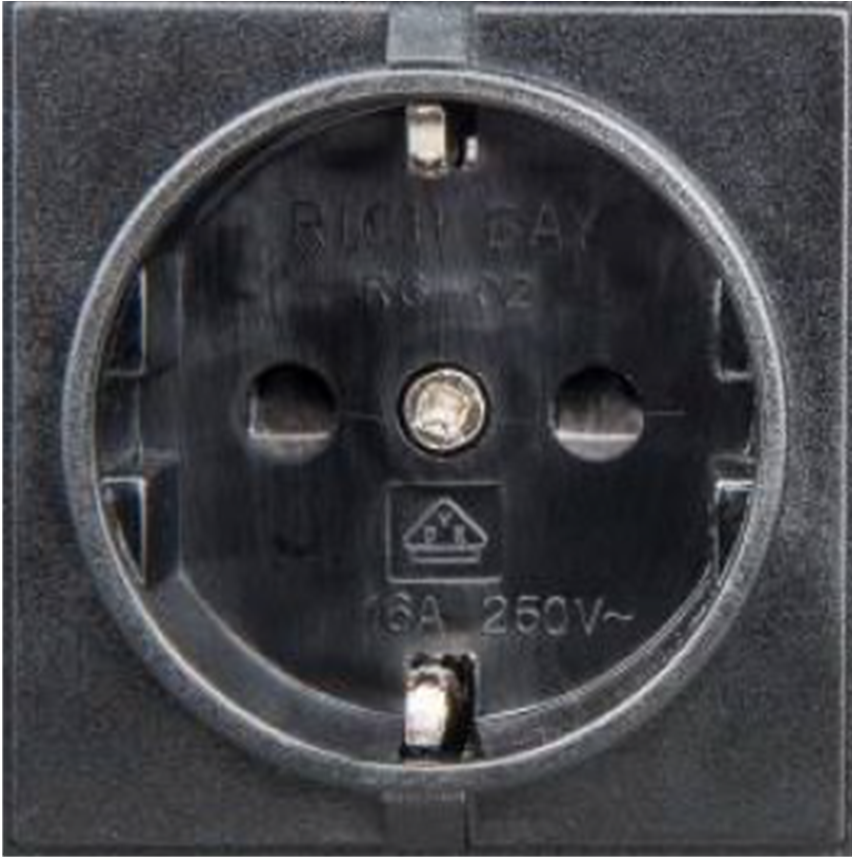

Schuko (CEE 7/4)	230 V
Reino Unido UK (BS 1363)	230 V
Australia/Nueva Zelanda AU/NZ (AS/NZS 3112)	230 V

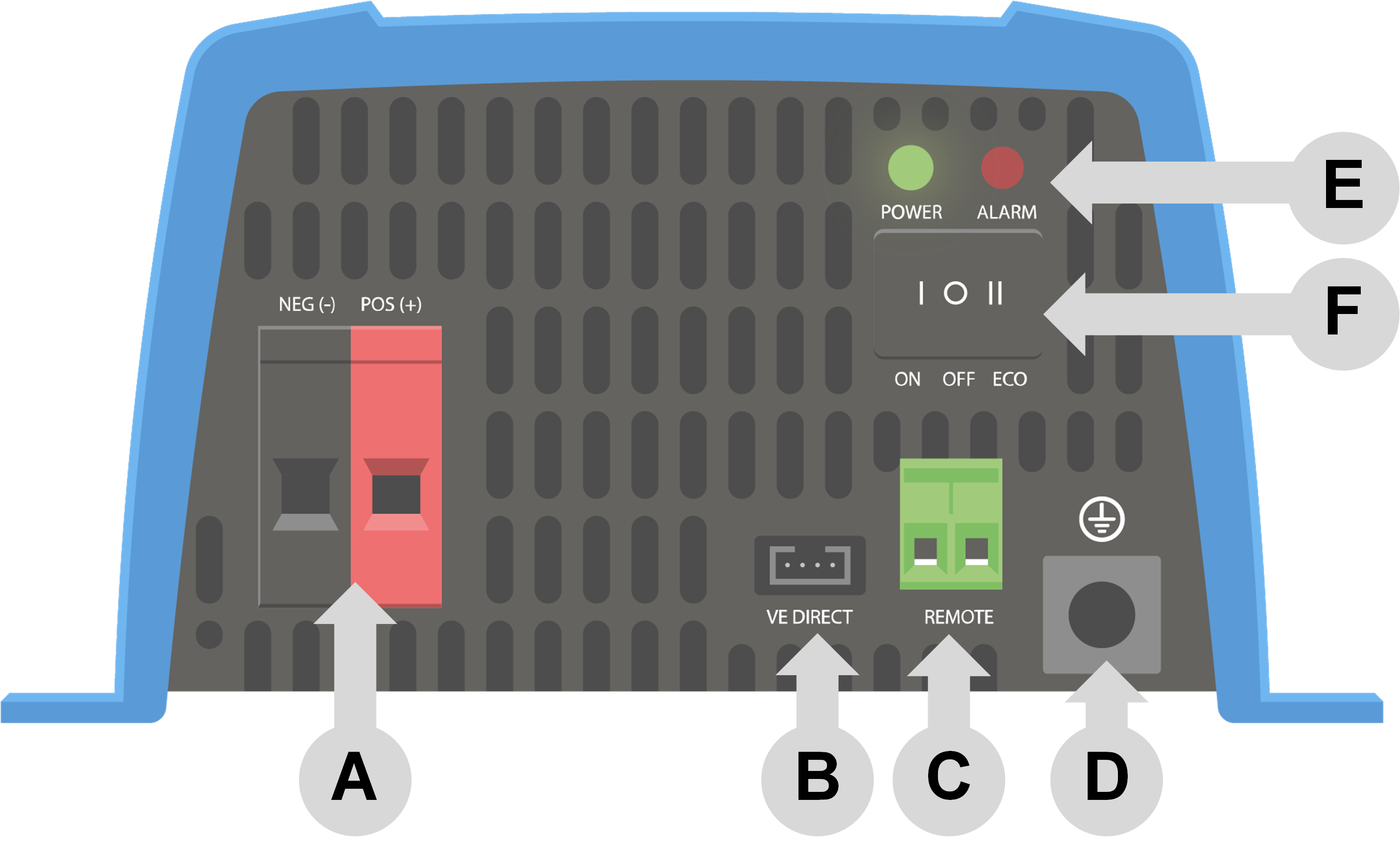

Conexión de la salida neutra del inversor al chasis/puesta a tierra

La salida CA está aislada de la entrada CC y del chasis. Las normativas locales podrían requerir un neutro real. En este caso, uno de los cables de salida CA debe conectarse al chasis, y el chasis deberá conectarse a una toma a tierra fiable. Dentro del inversor, se ha previsto que se pueda conectar el neutro y el chasis; a continuación se explica cómo hacerlo.

Asegúrese de desconectar la batería cuando conecte el neutro a la tierra de protección (PE).

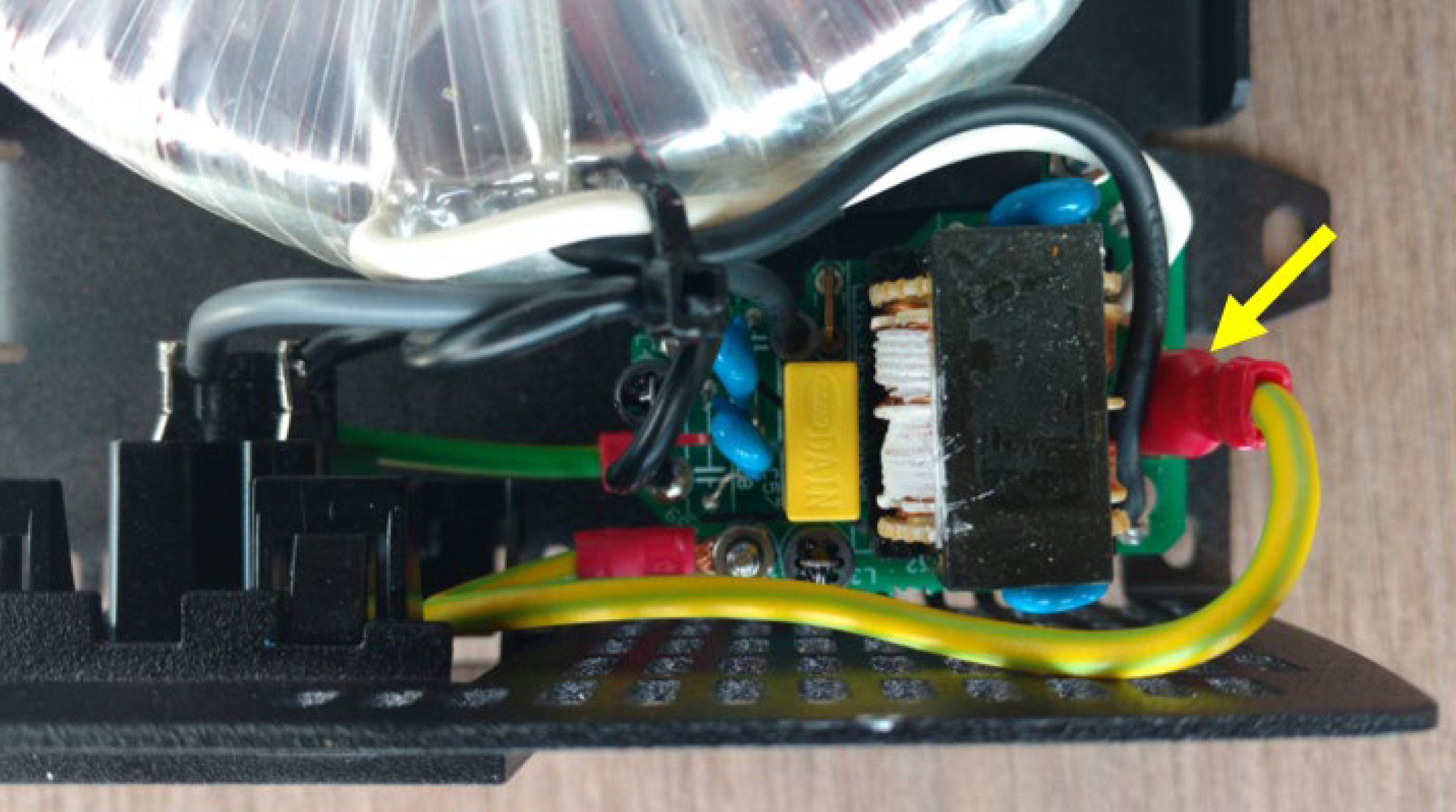

Se puede acceder a un cable PE interno, que se usa para conectar el neutro y el chasis, después de quitar la cubierta de plástico. Se necesita un destornillador Torx T10 para aflojar los cuatro tornillos que sujetan la cubierta de plástico.

Para los inversores de 250 VA, 375 VA y 500 VA:

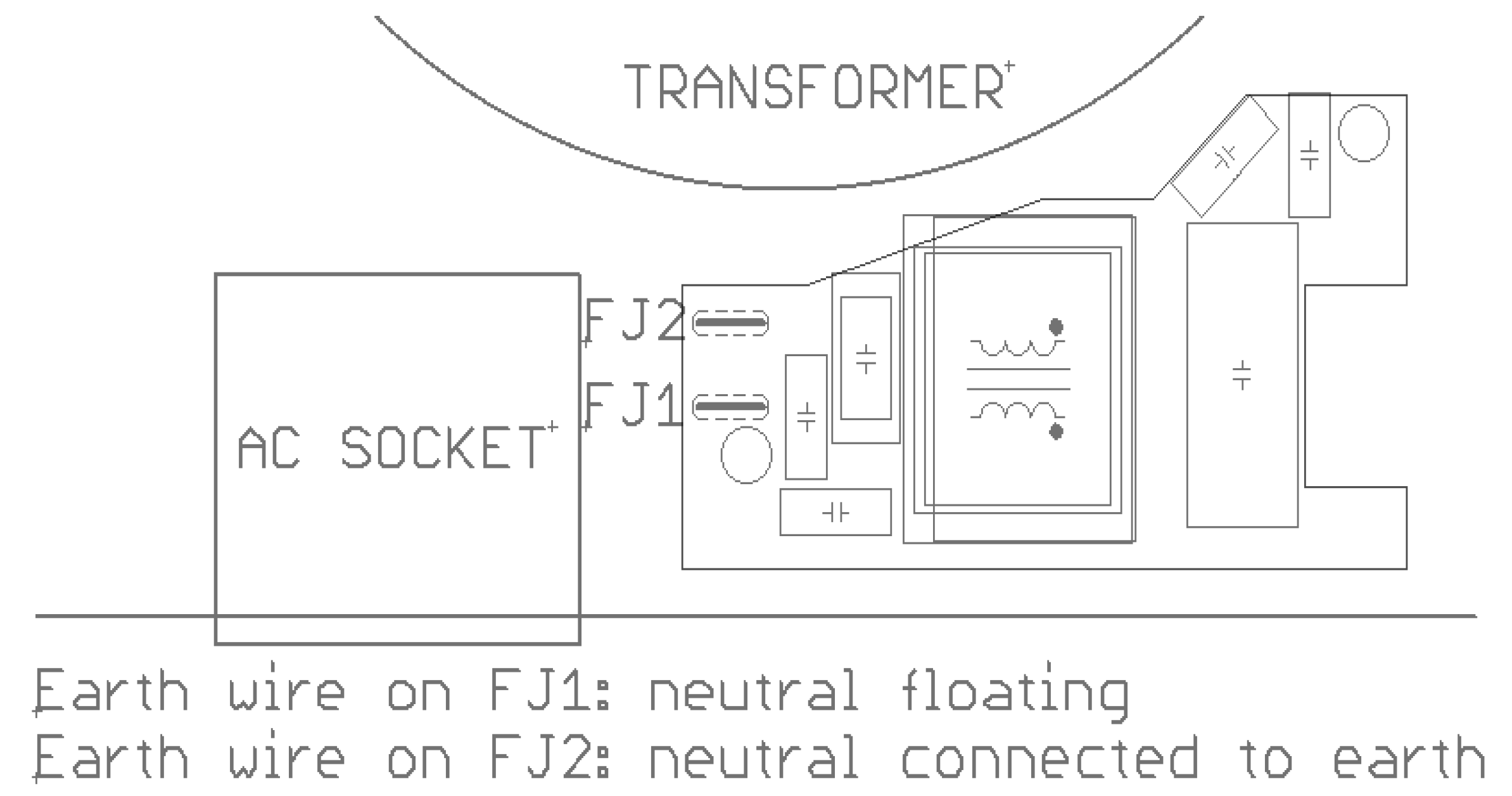

El cable a tierra desde el chasis puede conectarse a FJ1 (neutro flotante) o a FJ2 (neutro conectado a tierra/chasis). Las etiquetas FJ1 y FJ2 están impresas en el circuito impreso. La posición por defecto es FJ1, es decir: el neutro es flotante.
