8. Apêndice
8.1. Tomada de saída CA
Dependendo do modelo, o inversor está equipado com um dos seguintes tipos de tomada de saída CA:

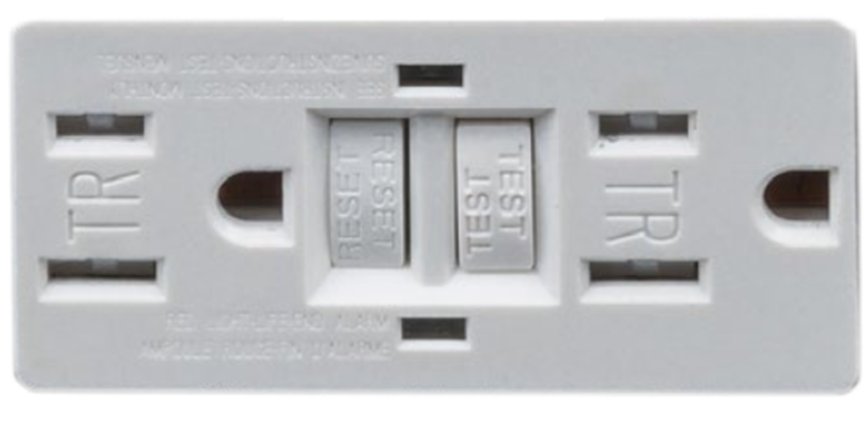

O inversor está equipado com uma tomada NEMA 5-15R.
Tomada de saída CA | tensão CA | Imagem |
|---|---|---|
Nema 5-15R | 120 V |  |
8.2. Descrição geral da ligação
# | Descrição |
|---|---|
A | Ligações da bateria |
B | Ligação direta VE |
C | Ligação do terminal de ligar/desligar remoto |
D | Aterramento da caixa |
E | LED |
F | Interruptor ON/OFF/ECO |
8.3. Informação de instalação da ligação neutro a terra
Ligação da saída neutra do inversor à caixa/terra
A saída CA é isolada da entrada CC e da caixa. A legislação local pode exigir um neutro. Neste caso, um dos cabos da saída CA deve ser ligado à caixa, e a caixa deve ser ligada a um ponto de terra seguro. No interior do inversor existe um elemento para ligar o neutro e a caixa exterior; a forma de fazer isso é explicada abaixo.
Certifique-se de desligar a bateria ao ligar o neutro à terra de proteção (PE).
Um fio PE interno, utilizado para ligar o neutro e a caixa fica acessível após a remoção da tampa plástica. É necessária uma chave de fenda Torx T10 para afrouxar os quatro parafusos que prendem a tampa plástica.
8.4. Dimensões dos modelos 250 e 375
8.5. Dimensões do modelo 500
8.6. Dimensões dos modelos 12/800
8.7. Dimensões dos modelos 24/800 e 48/800
8.8. Dimensões dos modelos 12/1200
8.9. Dimensões dos modelos 12/1200 e 48/1200
8.10. Dimensões do modelo 1600
