7. Entradas digitais
7.1. Ligações e pinos
O GlobalLink 530 inclui duas entradas digitais, que funcionam também como contadores de impulso; pode visualizar o estado atual e o número de impulsos detetados (extremidade crescente, 1000 Hz máx.) no VRM. O GlobalLink 530 redefine os contadores de impulso numa reinicialização; o módulo também é reinicializado quando não houver rede.
Pinout | Entrada |
|---|---|
pin1 | entrada1 |
pin2 | entrada2 |
pin3 | terra |
As entradas não são isoladas. Operam nos níveis 3V3 e podem suportar uma entrada de 5 V. Cada entrada tem uma resistência de pull-up 10k para 3V3.
Recomendamos que efetue a ligação a um relé sem potencial que comute a entrada entre flutuação livre e ligada a terra. Ou a uma saída de coletor aberto / acoplador ótico, que também comute o sinal entre flutuação livre e ligado a terra.
7.2. Entradas digitais como ativação de notificação do alarme VRM
As entradas digitais podem ativar uma notificação de alarme no VRM e enviar um correio eletrónico aos utilizadores selecionados, se quiser.
O GlobalLink 530 foi concebido como um baixo consumidor de dados e envia atualizações em «cloud» a cada 15 min.
Portanto, é normal que exista algum atraso de latência entre a mudança do estado da entrada digital e o sinal para o VRM e qualquer alarme subsequente. Portanto, pode não ser adequado para as aplicações que precisem de um alarme em tempo real.
As opções de alarme são definidas no menu Definições VRM -> Regras de alarme.

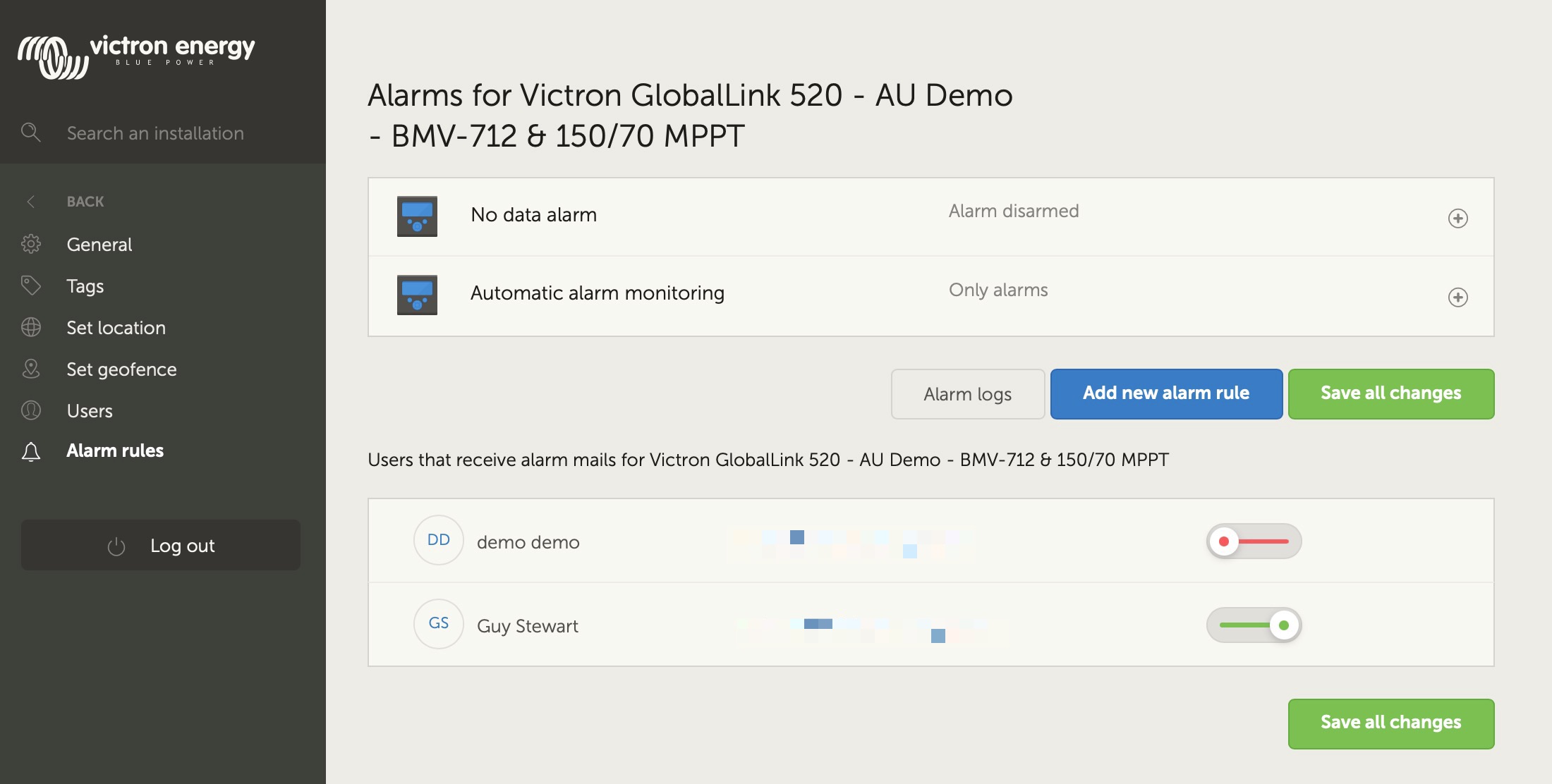

Neste menu pode visualizar os alarmes pré-configurados por defeito. Para mais informação sobre todos os parâmetros VRM possíveis, consulte a documentação do portal VRM.
 |
Adicione uma nova regra de alarme no VRM utilizando as entradas digitais como um ativador
É possível adicionar uma nova regra de alarme no VRM clicando no botão «Adicionar regra de alarme nova».

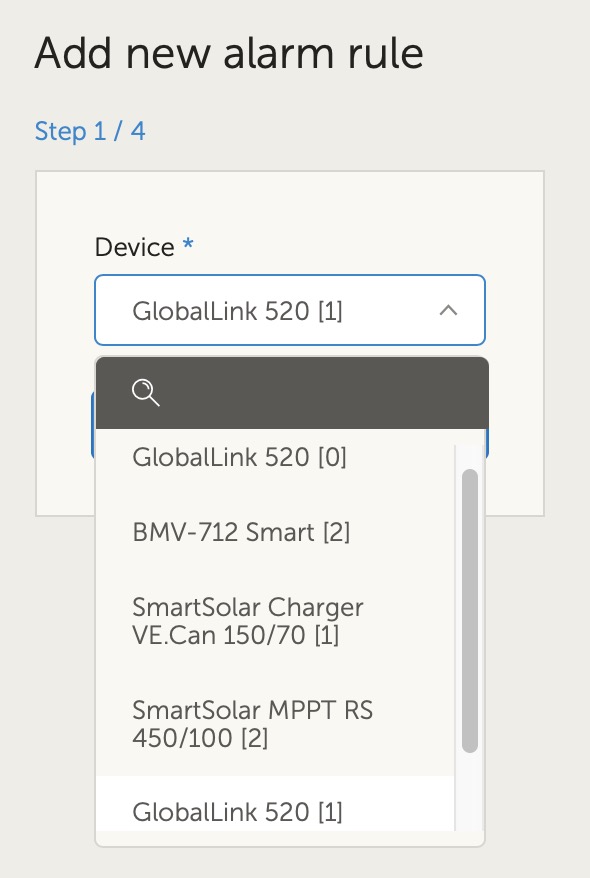

As entradas digitais são visualizadas como dispositivos separados a partir dos restantes parâmetros GlobalLink ao criar uma regra de alarme nova.
GlobalLink 530 [0] - Dados internos
GlobalLink 530 [1] - Entrada digital 1
GlobalLink 530 [2] - Entrada digital 2
Também pode visualizar os dispositivos conectados separadamente nesta lista.
 |
Quando tiver selecionado o dispositivo de entrada digital que pretende utilizar para ativar um alarme, clique em «seguinte».

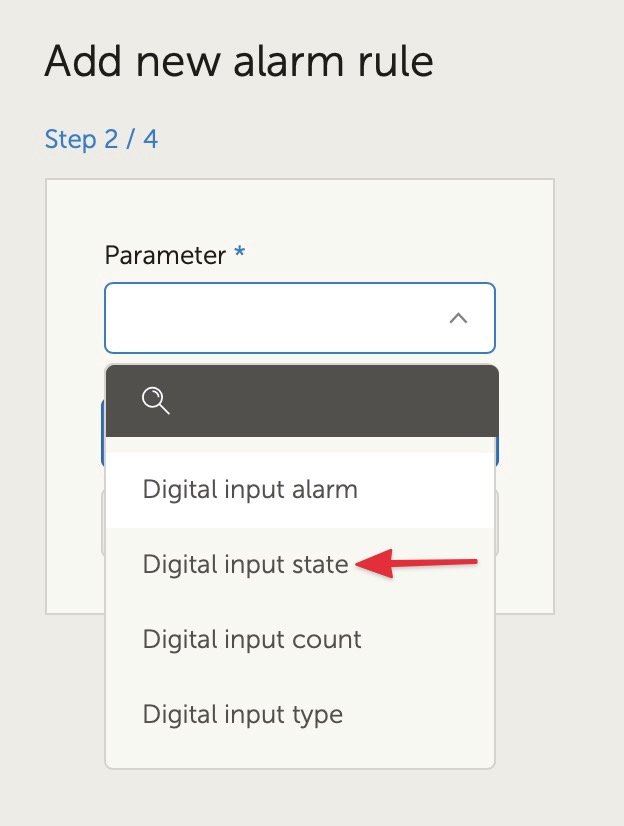

Depois selecione o parâmetro;
 |
Estado de entrada digital e clique em «seguinte».
Depois ative o valor «Alto» ou «Baixo», dependendo do comportamento do alarme pretendido. Isto pode envolver alguns testes na cablagem das entradas digitais específicas e os resultados serão visualizados no VRM para obter os resultados pretendidos.

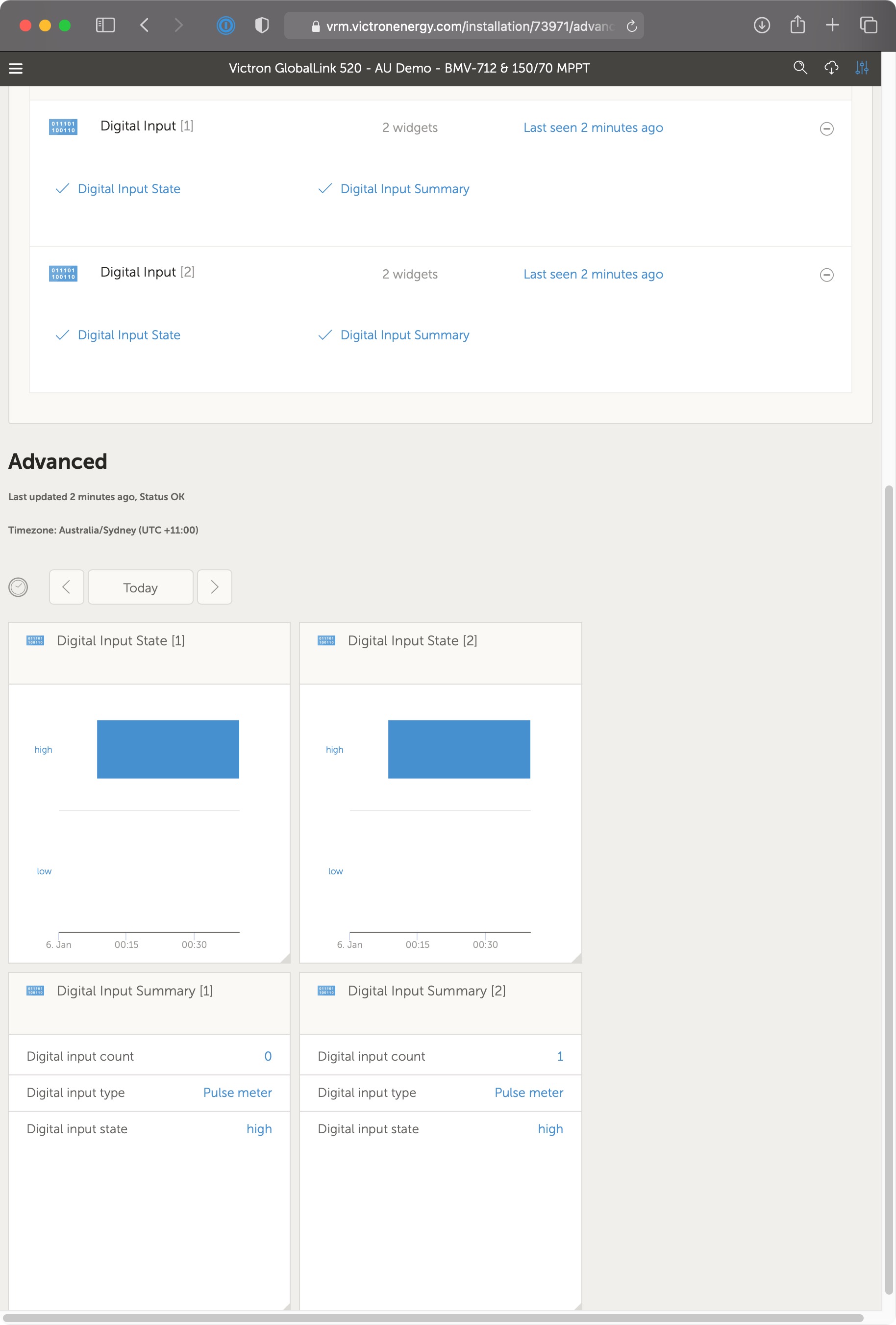

Pode ser útil ativar os «widgets» do estado de entrada digital no separador avançado do VRM para detetar o comportamento e a leitura que deve configurar para o alarme.
 |

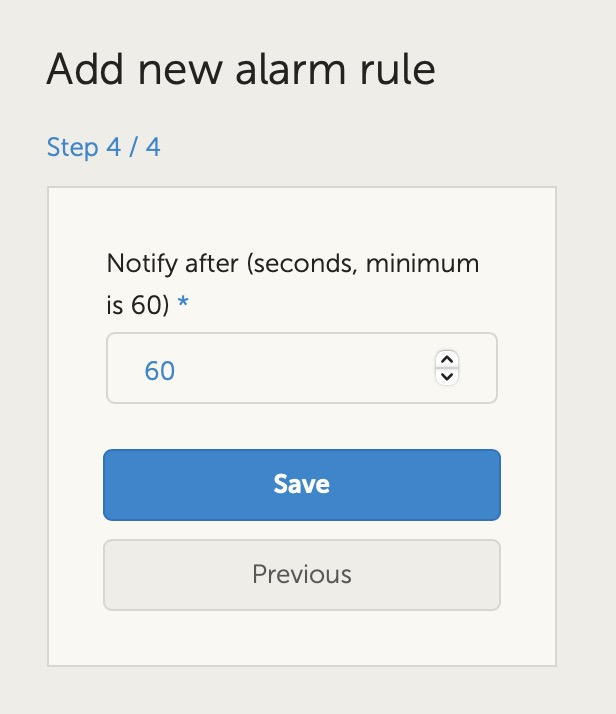

Depois selecione o tempo mínimo em que a condição está ativa antes de ser criada uma notificação de alarme.
 |
Atenção: o tempo definido corresponde à duração em que a condição de nível alto ou baixo está ativa antes de o alarme ser gerado. Deste modo, pode ainda demorar mais tempo (até 15 min) até que o alarme seja enviado ao VRM e emitida uma notificação de correio eletrónico.

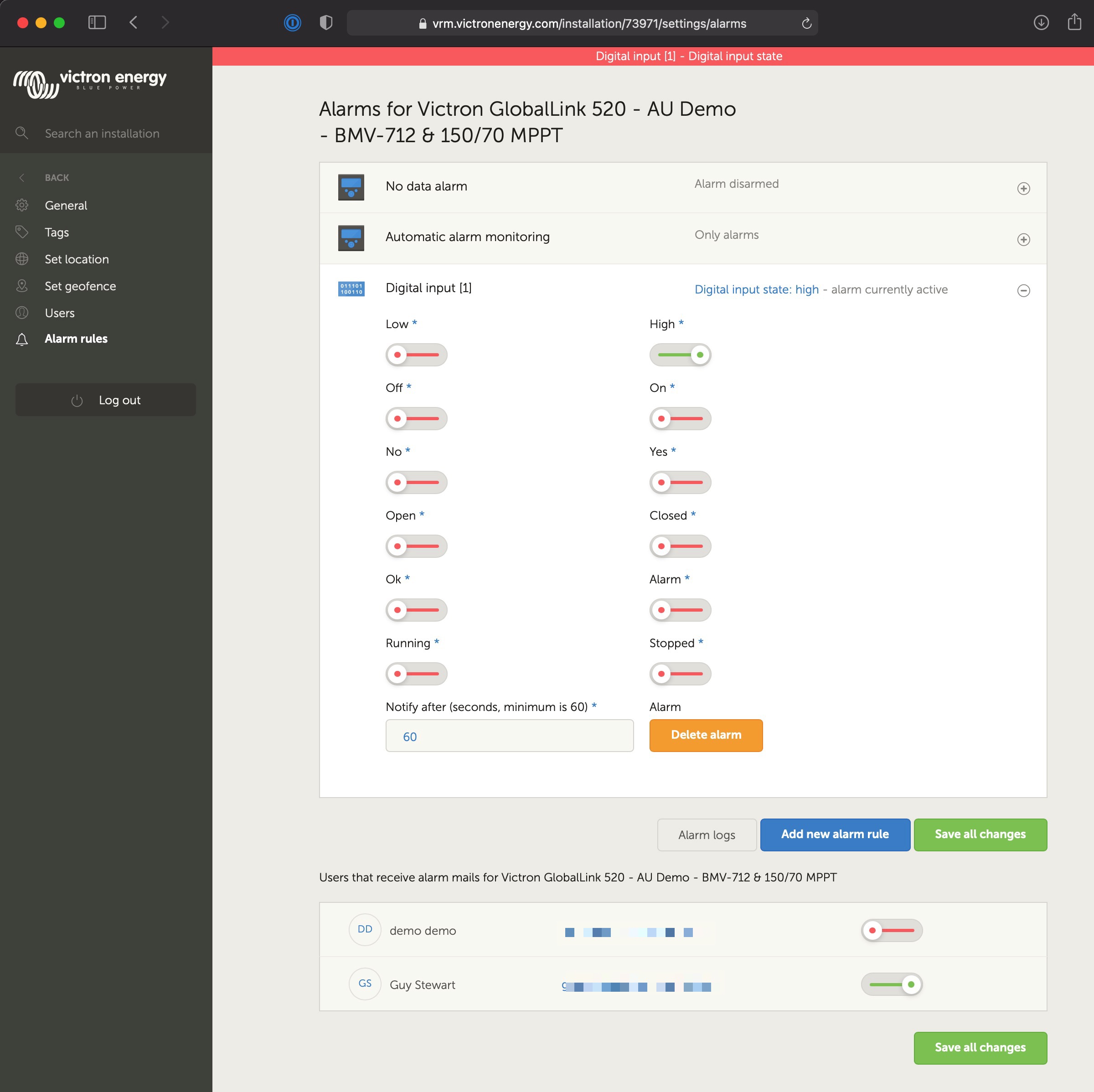

Depois de adicionar a regra de alarme nova, reveja as notificação de «e-mail», e ative ou desative os alertas de «e-mail» para os utilizadores registados do «site».
Depois clique em «Guardar todas as alterações».
 |

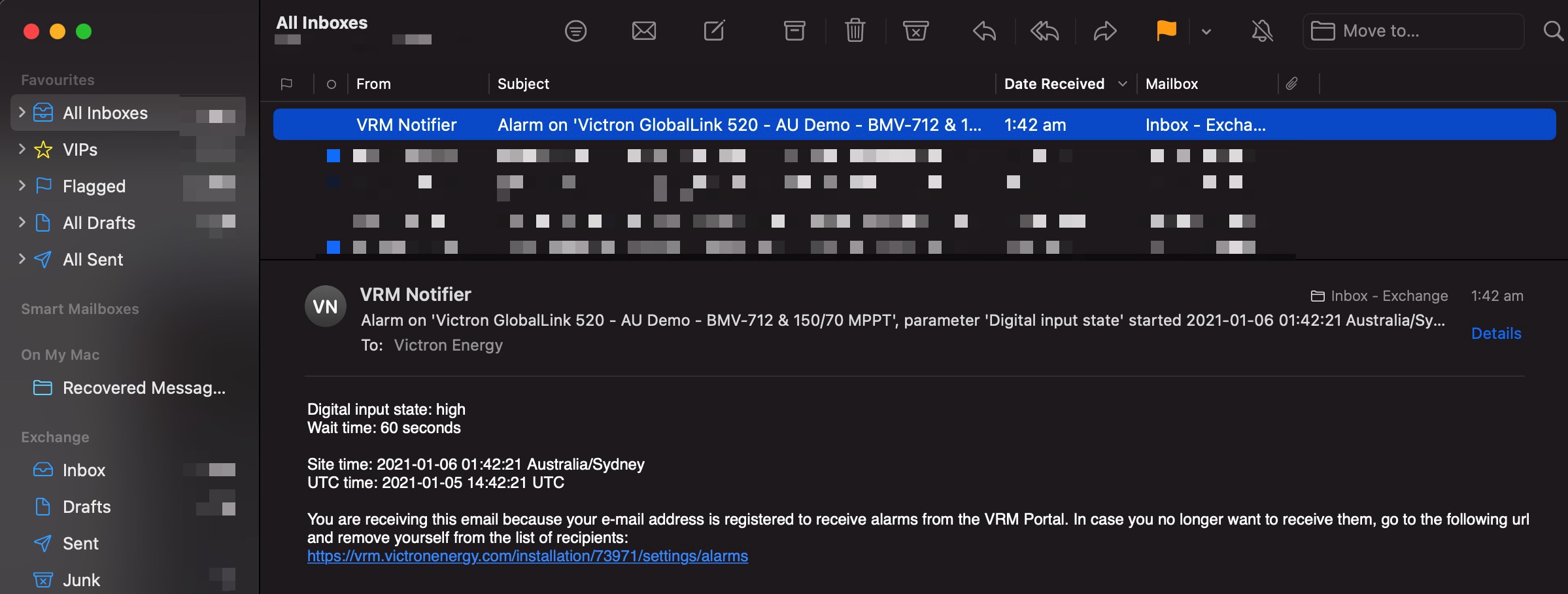

Exemplo de uma notificação de alarme por «e-mail».
 |
Existe um atalho das definições de alarme para o registo de alarme VRM. O histórico dos seus alarmes digitais será registado aqui.
