7. Ingressi digitali
7.1. Connessione e pinout
Il GlobalLink 530 è dotato di due ingressi digitali, che fungono anche da conta impulsi: nel VRM è possibile vedere il loro stato attuale e il numero di impulsi rilevati (fronte di salita, 1000 Hz max). Il GlobalLink 530 azzera il conta impulsi quando si riavvia e il modulo si riavvia anche quando non è presente la rete.
Pinout | Ingresso |
|---|---|
pin1 | input1 |
pin2 | input2 |
pin3 | gnd |
Gli ingressi non sono isolati. Funzionano su livelli 3V3 e possono sopportare un ingresso fino a 5 V. Ogni ingresso possiede un resistore pull-up da 10 k a 3V3.
Raccomandiamo di cablarlo a un relè potenzialmente libero, che commuti l’ingresso da free floating a cortocircuitato a terra. Oppure a un’uscita aperta collettore/accoppiatore ottico, che commuti il segnale da free floating a cortocircuitato a terra.
7.2. Ingressi digitali come attivanti della notifica di allarme VRM
Gli ingressi digitali possono attivare una notifica di allarme nel VRM e inviare una e-mail agli utenti selezionati, se si desidera.
Il GlobalLink 530 è progettato per consumare pochi dati e invia aggiornamenti al cloud ogni 15 minuti.
Di conseguenza, è normale che si verifichi qualche ritardo di latenza tra il cambio dello stato dell’ingresso digitale, il segnale al VRM e ogni eventuale allarme. Pertanto potrebbe non essere indicato per applicazioni in cui sia essenziale un allarme in tempo quasi reale.

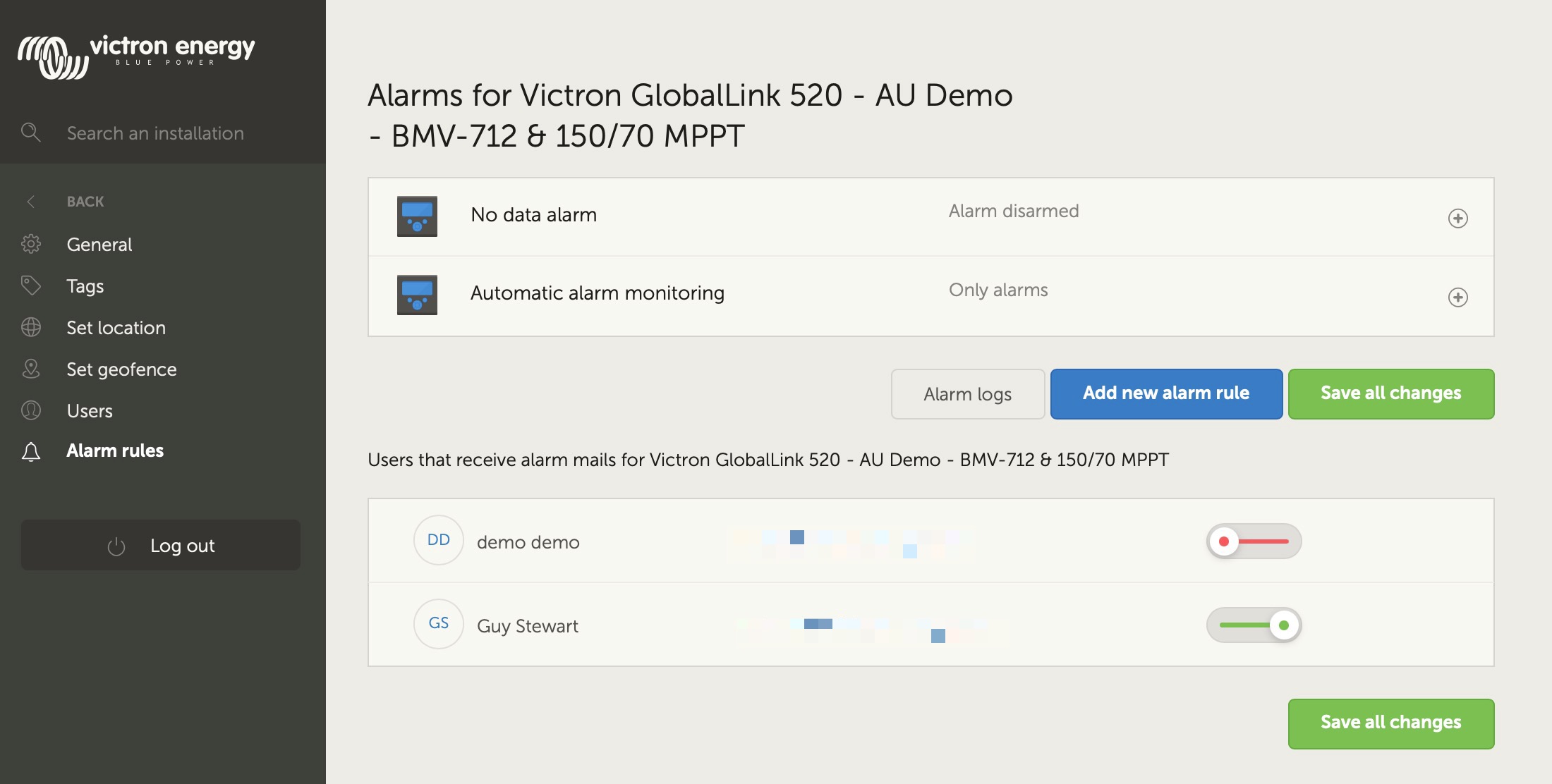

Le opzioni allarme si impostano nel Sito VRM: Impostazioni -> Menù regole allarme.
In questo menù è possibile visualizzare gli allarmi predefiniti già preconfigurati. Per ulteriori informazioni su tutti i possibili parametri del VRM, vedere la documentazione del portale VRM.
 |
Aggiungere una nuova regola di allarme nel VRM utilizzando gli ingressi digitali come attivanti
È possibile aggregare una nuova regola allarme nel VRM cliccando sul pulsante “Aggiungi nuova regola allarme”.

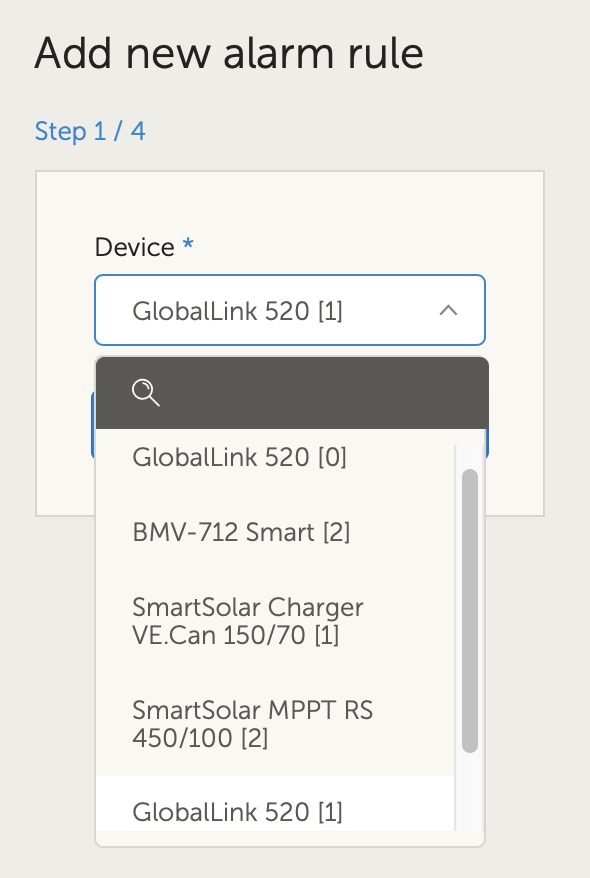

Al momento di creare una nuova regola di allarme, gli Ingressi digitali vengono visualizzati come dispositivi separati rispetto agli altri parametri del Global Link.
GlobalLink 530 [0] - Dati interni
GlobalLink 530 [1] - Ingresso digitale 1
GlobalLink 530 [2] - Ingresso digitale 2
In questo elenco si possono anche vedere a parte altri dispositivi collegati.
 |
Dopo aver selezionato il dispositivo ingresso digitale che si desidera utilizzare per attivare un allarme, cliccare su successivo.

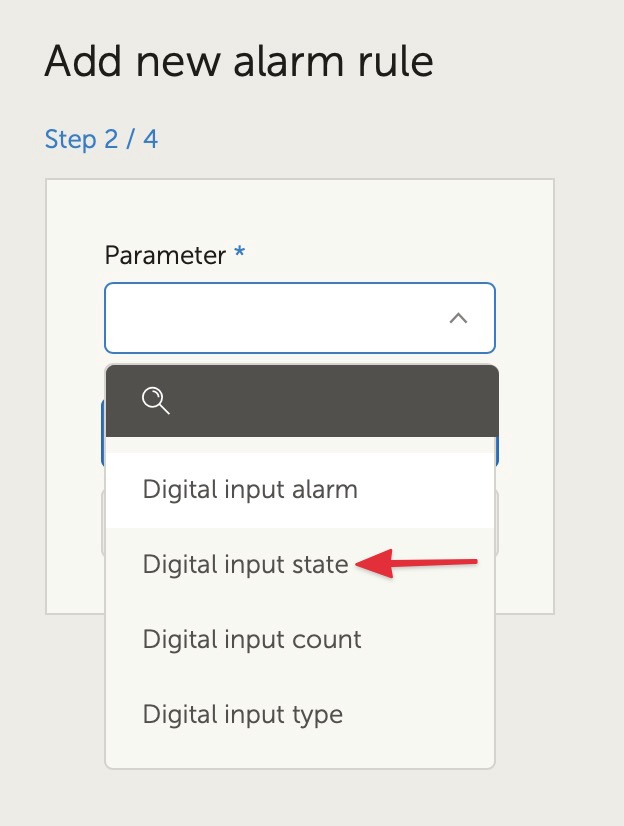

Quindi, selezionare il parametro
 |
“Stato ingresso digitale” e cliccare su successivo.
Poi attivare il valore “Alto” o “Basso”, in base al comportamento dell’allarme desiderato. Ciò potrebbe richiedere alcuni test sul proprio cablaggio specifico degli ingressi digitali, i cui esiti saranno visualizzati nel VRM, per ottenere i risultati desiderati.

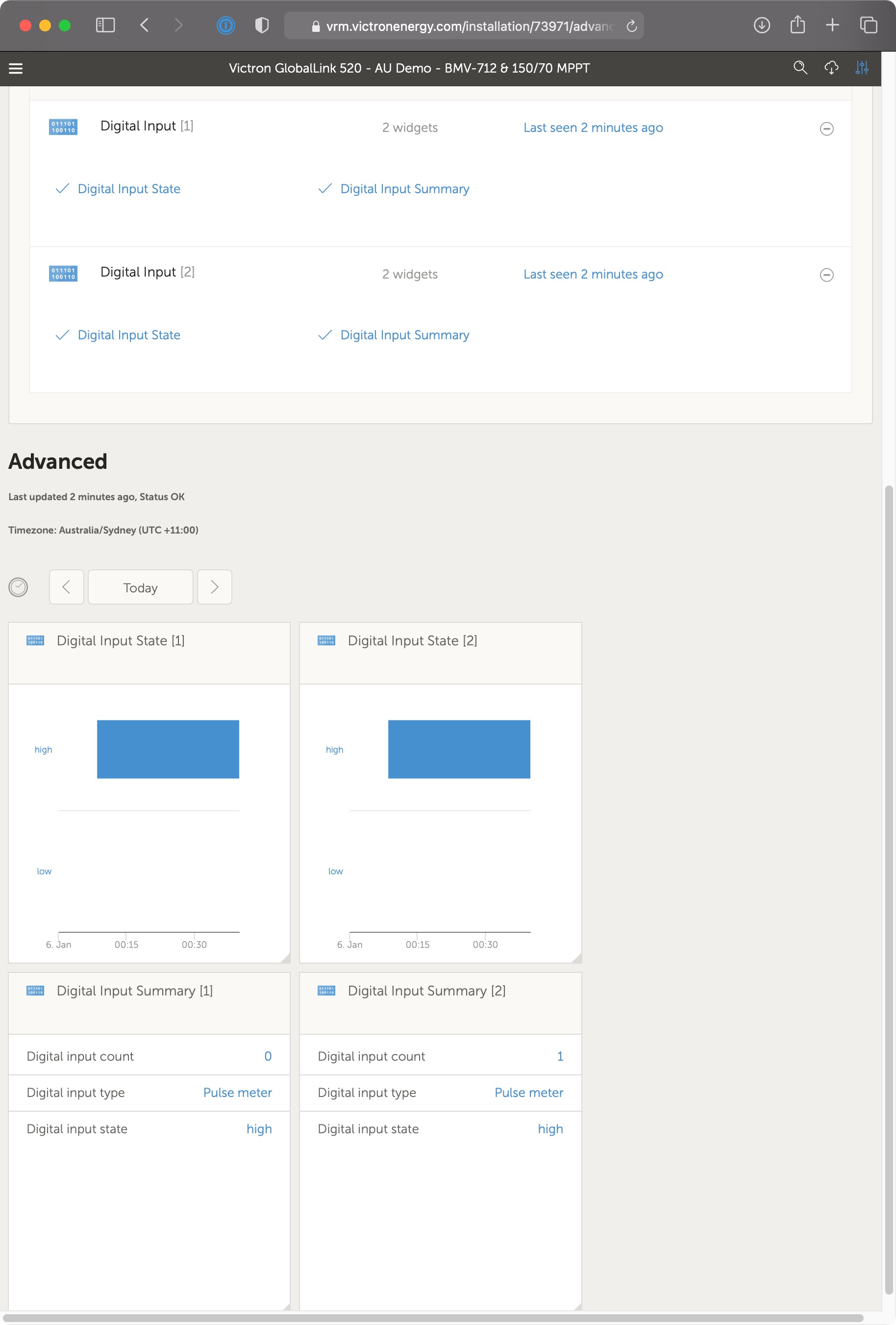

Può essere utile attivare i widget dello stato degli Ingressi digitali nella tabella avanzata del VRM, al fine di ottenere una rilevazione del comportamento e della lettura che si deve configurare per l’allarme.
 |

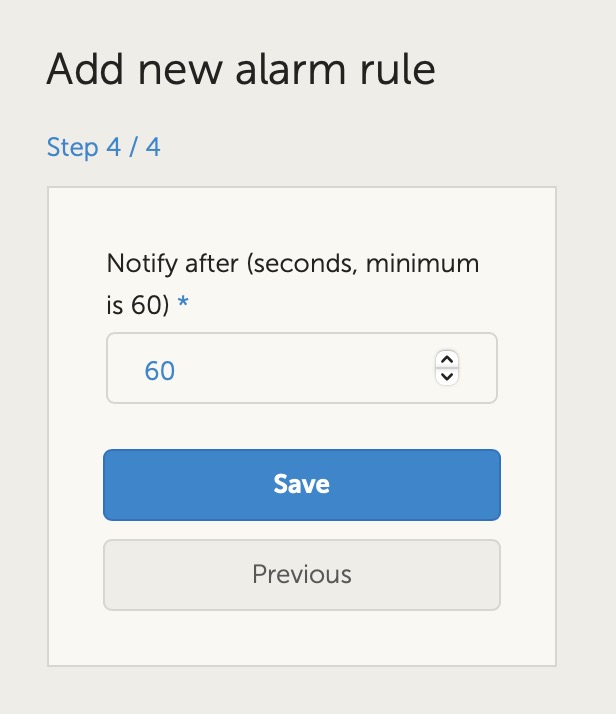

Poi configurare il tempo minimo, durante il quale la condizione deve essere attiva prima che si crei una notifica di allarme.
 |
Tenere presente che il tempo impostato corrisponde alla durata del periodo in cui la condizione alta o bassa rimane attiva prima che venga generato un allarme. Potrebbe quindi essere necessario un periodo supplementare (fino a 15 minuti) prima che tale allarme venga trasmesso al VRM e venga inviata la notifica tramite e-mail.

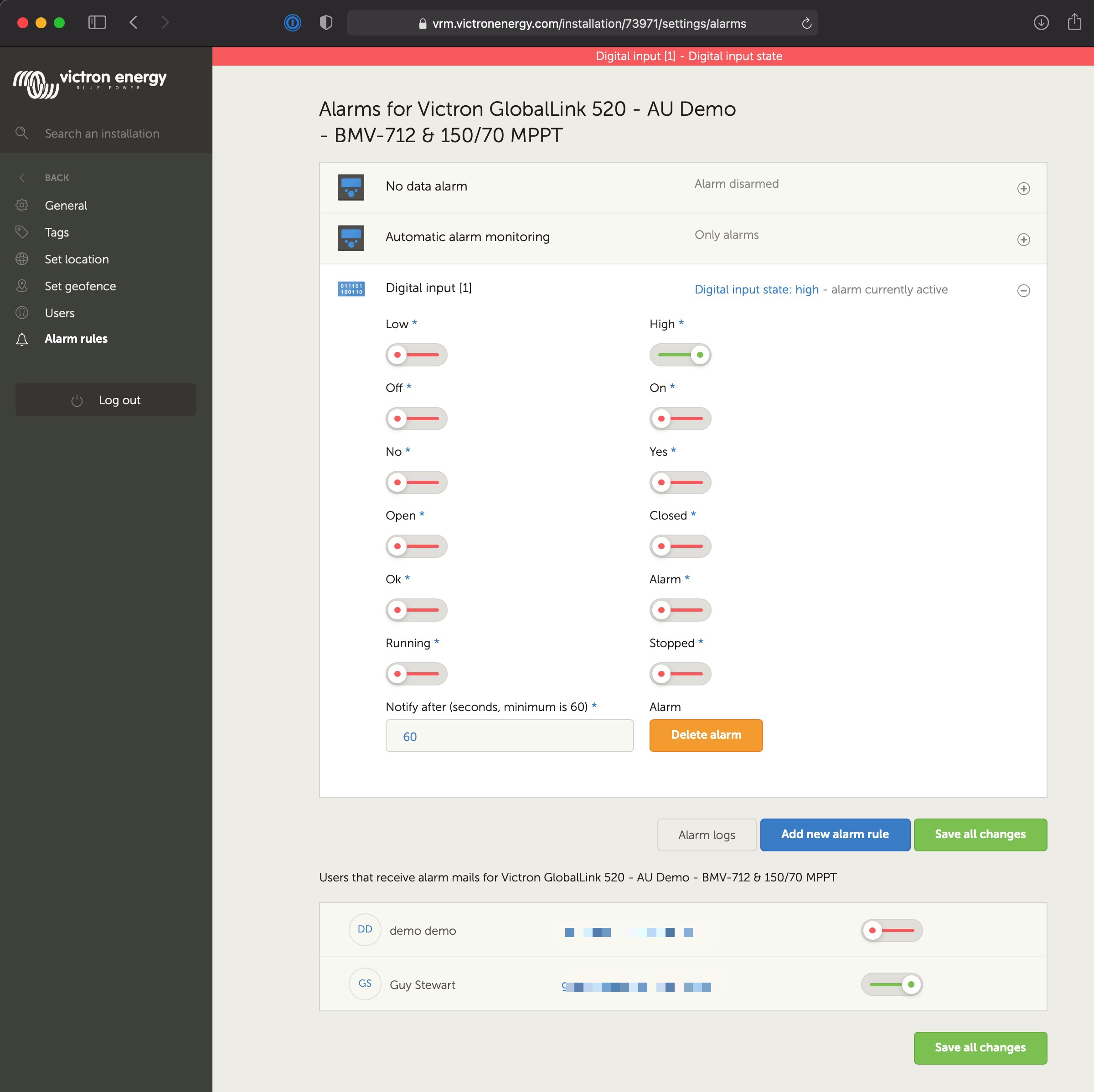

Dopo aver aggregato la nuova regola allarme, controllare le notifiche e-mail e attivare o disattivare le allerte e-mail per gli utenti registrati sul sito.
Quindi cliccare su “Salva tutti i cambi”.
 |

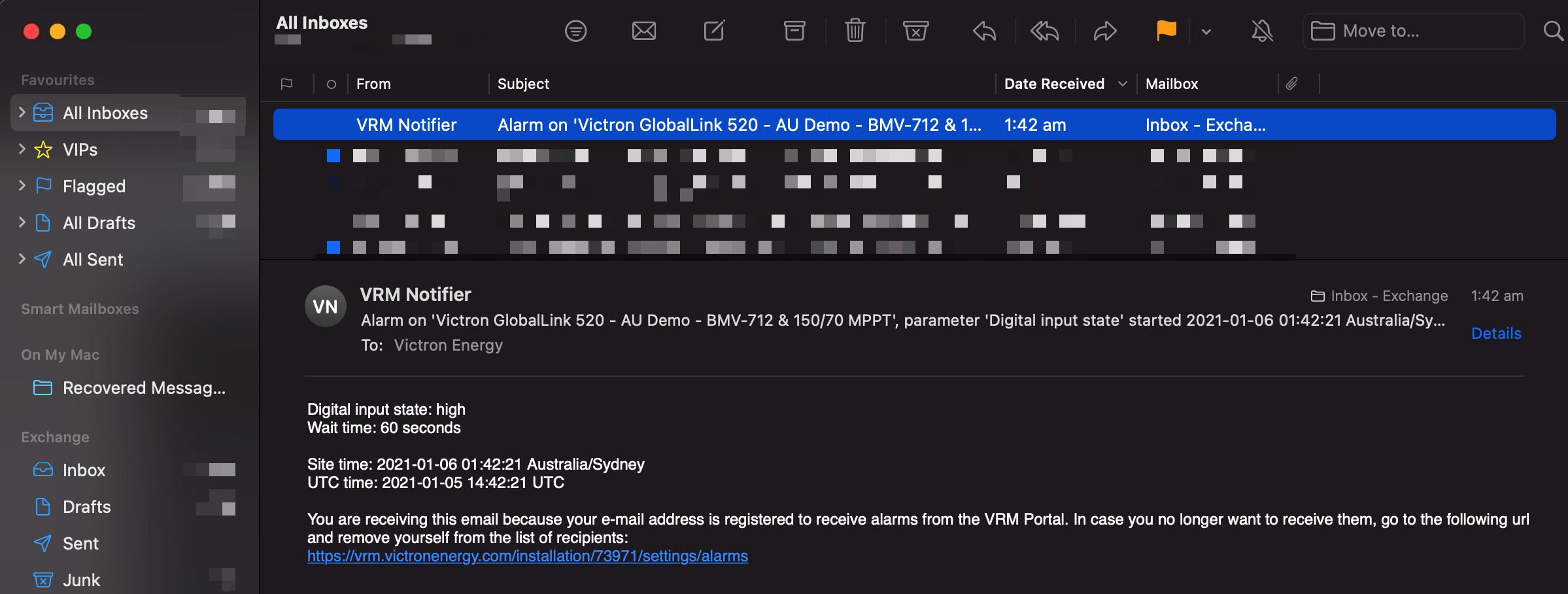

Esempi di notifiche allarme tramite e-mail:
 |
Esiste una scorciatoia per passare dalle impostazioni allarmi al registro allarmi del VRM, dove sarà registrata la cronologia degli allarmi dei propri ingressi digitali.
