1. Introduzione
Il GX IO-Extender 150 è un modulo di espansione collegato tramite USB che amplia le porte IO disponibili dei dispositivi GX, come l’Ekrano GX e il Cerbo GX.
Serve a colmare il divario tra il dispositivo GX e il mondo esterno, creando infinite possibilità di monitoraggio, controllo e automazione.
1.1. Caratteristiche
8 IO digitali, configurabili in due gruppi di quattro come ingressi o uscite (tramite DIP switch).
4 porte PWM da 0 a 5 V, con incrementi di 0,05 V per la regolazione del dispositivo.
2 relè di chiusura che mantengono il loro stato anche in caso di interruzione dell'alimentazione.
1 interruttore a stato solido con connessioni bat-, carico e bat+ per le esigenze di commutazione.
La connettività USB plug-and-play semplifica l'installazione. Basta collegare il GX IO-Extender 150 a una porta USB del dispositivo GX e gli ingressi/uscite, i PWM e i relè diventano immediatamente disponibili per il sistema.
Che si tratti della gestione di un complesso impianto solare off-grid, di un sistema elettrico marino o di una soluzione di alimentazione industriale di backup, il GX IO-Extender 150 amplia la capacità di soddisfare requisiti specifici:
Monitoraggio di sensori e apparecchiature aggiuntivi
Controllo di precisione di dispositivi esterni
Automatizzazione delle risposte di sistemi complessi
Implementazione di una logica di controllo sofisticata
Il GX IO-Extender non è indicato per la commutazione generale del carico, ma esclusivamente per funzioni di segnalazione. I relè e l’interruttore a stato solido hanno correnti nominali ridotte, che variano in base alla tensione utilizzata. I prodotti compatibili, come quelli di Energy Solutions (Regno Unito), Garmin (USA), Safiery e altri, saranno più adatti alle applicazioni generali di commutazione.
1.1.1. Specifiche dei relè e dell’interruttore a stato solido
Relè di chiusura

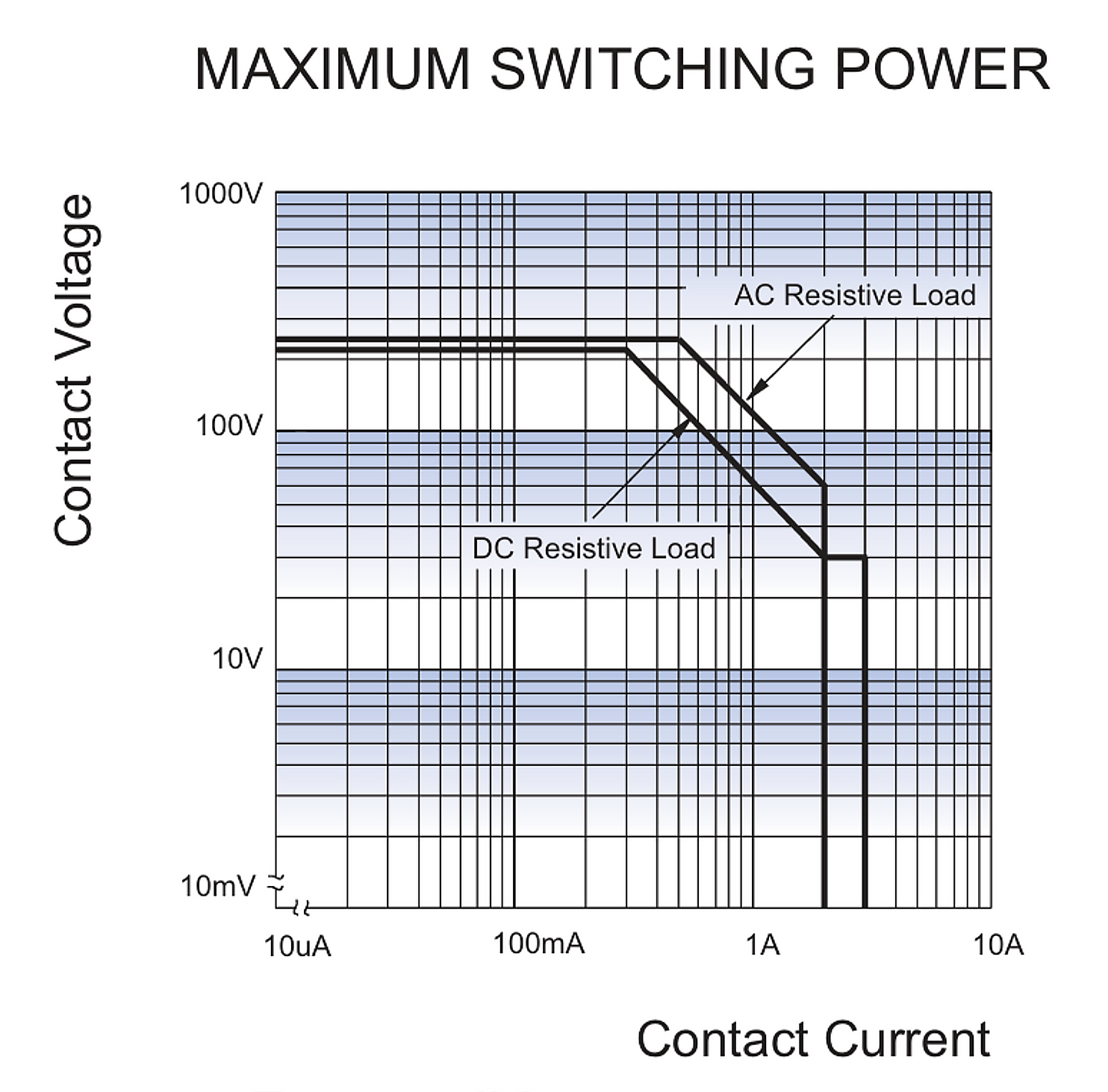

Portata dei contatti (carico resistivo):
|  |
Interruttore a stato solido
Tensione batteria max: 70 VCC
Corrente di carico max: 4 A
Carico capacitivo max:
Vbat fino a 15 V: 1000 µF
15 V < Vbat < 30 V: 400 µF
30 V < Vbat < 70 V: 50 µF
Carico induttivo max:
Fino a 1 A: 1000 mH
1 A < I < 2 A: 100 mH
Più di 2 A: 10 mH
