1. Introduction
Le GX IO-Extender 150 est un module d’extension connecté par USB qui augmente le nombre de ports E/S disponibles des dispositifs GX tels que l’Ekrano GX et le Cerbo GX.
Il fait le lien entre votre dispositif GX et le monde extérieur, ouvrant la voie à d’innombrables possibilités en matière de surveillance, de contrôle et d’automatisation.
1.1. Fonctions
8 E/S numériques, configurables en deux groupes de quatre comme entrées ou sorties (via un commutateur DIP)
4 ports PWM, 0 à 5 V avec une résolution de 0,04 V pour la régulation des dispositifs.
2 relais bistables qui conservent leur état même en cas de coupure de courant.
1 commutateur statique avec bornes bat‑, load et bat+ pour les besoins de commutation.
La connectivité USB plug‑and‑play facilite l’installation. Le GX IO‑Extender 150 se connecte directement à un port USB disponible du dispositif GX, et les E/S, PWM et relais sont immédiatement accessibles au système.
Que vous gériez une installation solaire hors réseau complexe, un système électrique maritime, ou une solution d’alimentation de secours industrielle, le GX IO‑Extender 150 étend vos capacités :
Surveillance de capteurs et équipements supplémentaires
Contrôle précis de dispositifs externes
Automatisation de réponses complexes du système
Mise en œuvre d’une logique de contrôle sophistiquée
Le GX IO‑Extender n’est pas prévu pour la commutation générale de consommateurs, mais uniquement pour la signalisation. Les relais et le commutateur statique ont de faibles intensités nominales, dépendant de la tension utilisée. Des produits compatibles, comme ceux d’Energy Solutions (Royaume‑Uni), Garmin (États‑Unis), Safiery et autres, sont mieux adaptés aux applications de commutation générale.
1.1.1. Spécifications des relais et du commutateur statique
Relais bistables

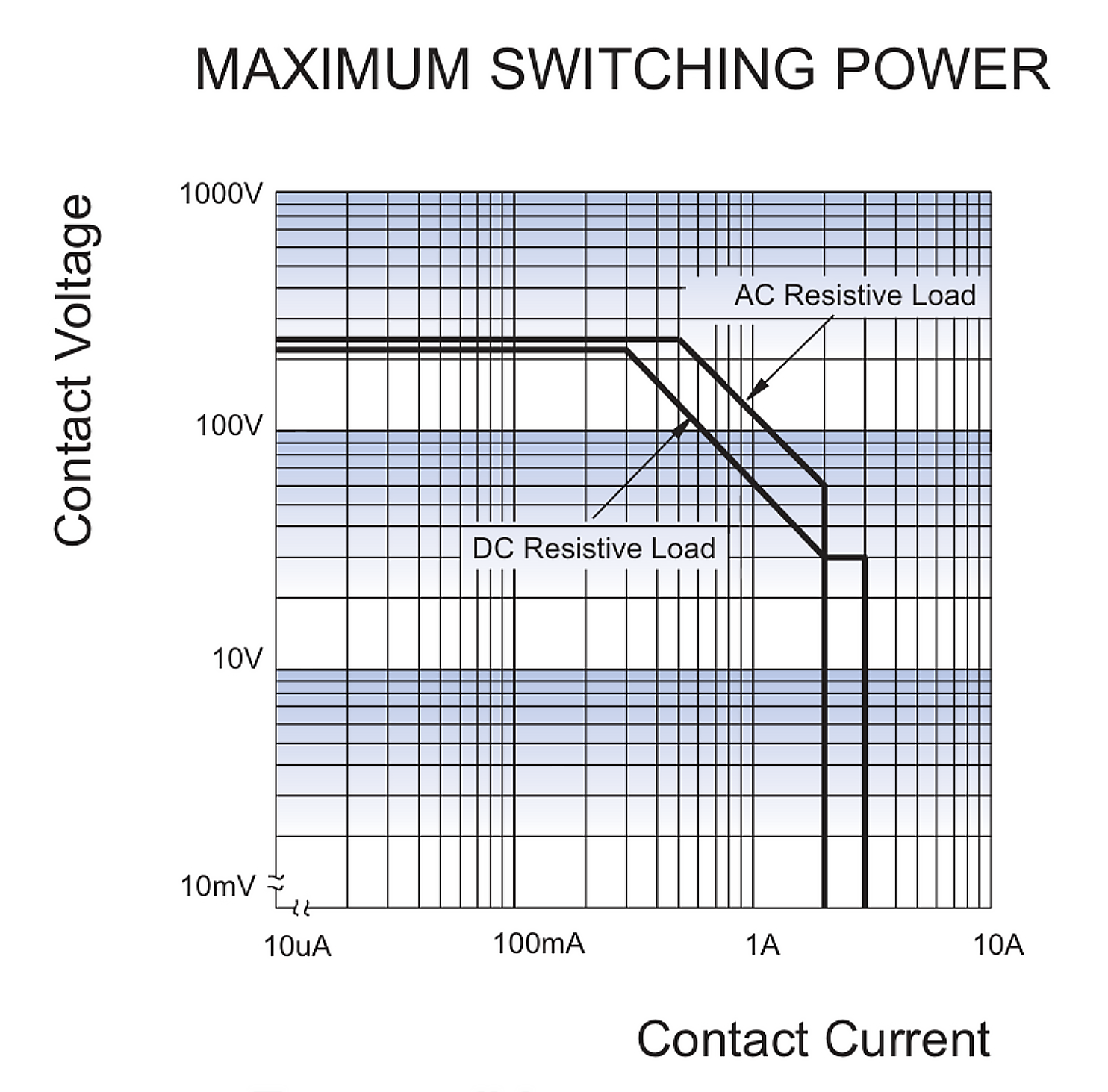

Puissance nominale des contacts (consommateur résistif) :
|  |
Commutateur statique
Tension max. de la batterie : 70 VCC
Courant de charge max. : 4 A
Charge capacitive max. :
Vbat jusqu’à 15 V : 1000 µF
15 V < Vbat < 30 V : 400 µF
30 V < Vbat < 70 V : 50 µF
Charge inductive max. :
Jusqu’à 1 A : 1000 mH
1 A < I < 2 A : 100 mH
Plus de 2 A : 10 mH
