5. Annexe
5.1. Chemins de contrôle disponibles
L’appareil s’annonce sous le service dbus com.victronenergy.switch.<série> et expose les chemins comme décrit dans cette annexe. Consultez https://github.com/victronenergy/venus/wiki/dbus#switch pour connaître la signification et l’utilisation des chemins supplémentaires.
5.1.1. Entrées numériques
Les entrées numériques doivent d’abord être associées à une fonction avant de pouvoir être utilisées. Cela se fait via la console comme décrit précédemment.
Définissez le type d’une entrée numérique avec
com.victronenergy.digitalinputs/Devices/<entrée>Type
0 = Désactivé
1 = Compteur d'impulsions
2 = Porte
3 = Pompe de cale
4 = Alarme de cale
5 = Alarme anti-effraction
6 = Alarme de fumée
7 = Alarme incendie
8 = Alarme CO2
9 = Générateur
Si le type est réglé sur Compteur d’impulsions, le service com.victronenergy.pulsemeter.<entrée> apparaît. Définir l’entrée sur l’une des autres fonctions créera un service de type com.victronenergy.digitalinput.<entrée>
Chemins du compteur d’impulsions
/Count : nombre d’impulsions comptées
Chemins des entrées numériques génériques
/State : état de l’entrée
5.1.2. Sorties numériques
Remarque : ces chemins ne seront disponibles que si l’E/S correspondante est configurée en sortie (avec les commutateurs DIP).
/SwitchableOutput/output_1/State (0=Désactivé, 1=Activé)
/SwitchableOutput/output_2/State (0=Désactivé, 1=Activé)
/SwitchableOutput/output_3/State (0=Désactivé, 1=Activé)
/SwitchableOutput/output_4/State (0=Désactivé, 1=Activé)
/SwitchableOutput/output_5/State (0=Désactivé, 1=Activé)
/SwitchableOutput/output_6/State (0=Désactivé, 1=Activé)
/SwitchableOutput/output_7/State (0=Désactivé, 1=Activé)
/SwitchableOutput/output_8/State (0=Désactivé, 1=Activé)
5.1.3. Sorties PWM
/SwitchableOutput/pwm_1/State (0=Désactivé, 1=Activé)
/SwitchableOutput/pwm_1/Dimming (valeur entière de 0 à 100, en pourcentage)
/SwitchableOutput/pwm_2/State (0=Désactivé, 1=Activé)
/SwitchableOutput/pwm_2/Dimming (valeur entière de 0 à 100, en pourcentage)
/SwitchableOutput/pwm_3/State (0=Désactivé, 1=Activé)
/SwitchableOutput/pwm_3/Dimming (valeur entière de 0 à 100, en pourcentage)
/SwitchableOutput/pwm_4/State (0=Désactivé, 1=Activé)
/SwitchableOutput/pwm_4/Dimming (valeur entière de 0 à 100, en pourcentage)
5.1.4. Sorties relais
/SwitchableOutput/relay_1/State (0=Désactivé, 1=Activé) - Relais bistable 0 = A, 1 = B
/SwitchableOutput/relay_2/State (0=Désactivé, 1=Activé) - Relais bistable 0 = A, 1 = B
/SwitchableOutput/relay_3/State (0=Désactivé, 1=Activé) - État du commutateur statique

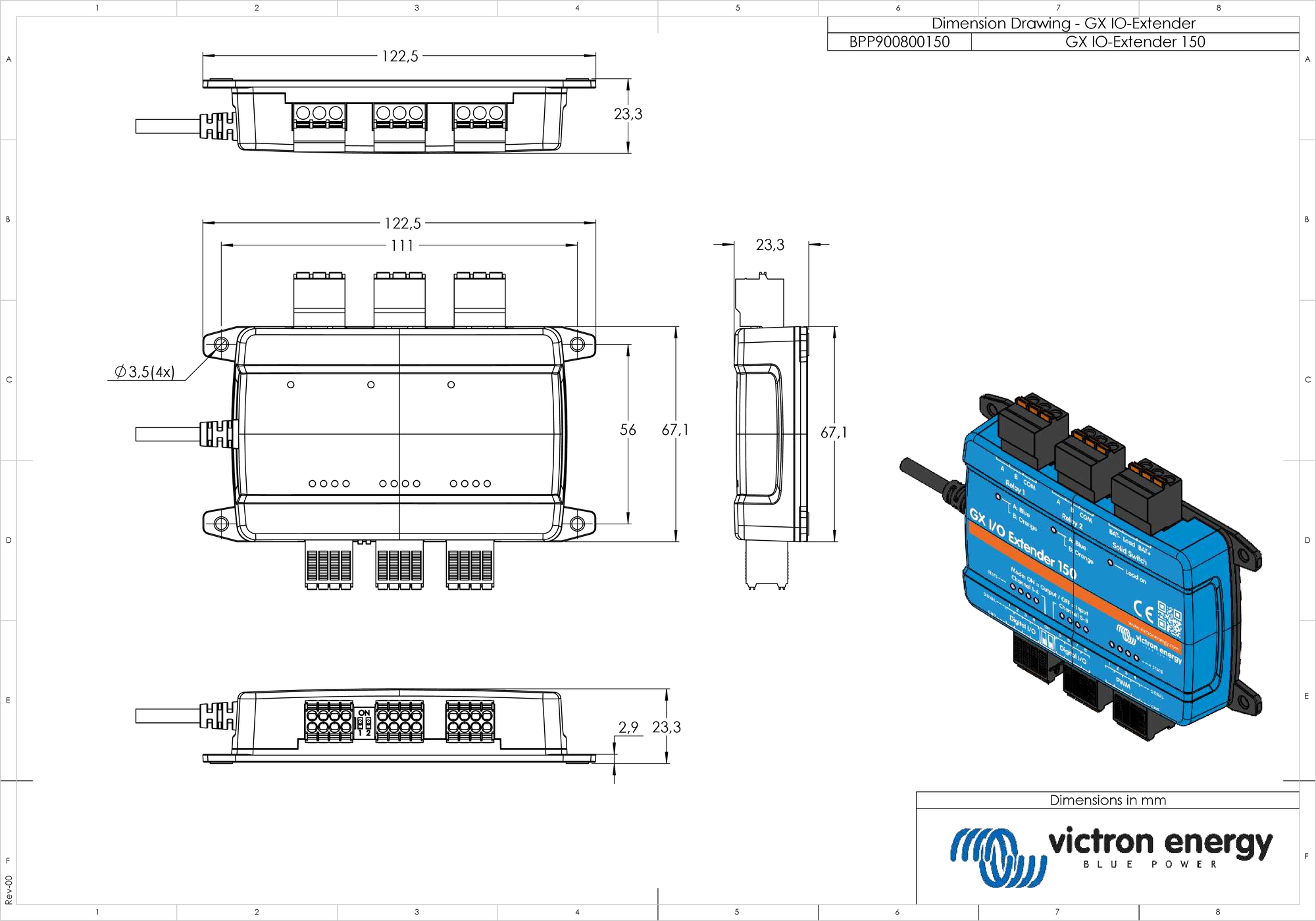

5.2. Dimensions du boîtier
