Manual för Victron VM-3P5A Energy Meter

SPÄNNINGSINGÅNGAR

Spänningsanslutning

Direkt

Märkspänning L-N

85 till 265 VAC

Märkspänning L-L

150 till 460 VAC

Frekvens

50/60 Hz

STRÖMINGÅNGAR

Strömanslutning

Via strömtransformatorer (strömtransformatorer ingår inte och måste införskaffas separat. Victron Energy tillhandahåller inte strömtransformatorer för VM-3P5A)

Märkström

5 A

MEDDELANDE

VE.Can-kommunikationsport

Två Rj45-kontaktdon (VE.Can-kontakter ingår)

Ethernet-kommunikationsport

Ett RJ4545-kontaktdon, Modbus UDP

Uppdateringshastighet

100 ms

STRÖMKÄLLA

Typ

Självförsörjning via N-L1-L2-L3

Brytare eller kretsbrytare

Krävs som frånkopplingsenhet - ingår ej

Förbrukning

Förbrukning 1,85 W/3,5 VA

Frekvens

50/60 Hz

HÖLJE

Material och färg

Polykarbonat, blå (RAL 5012)

Spänningsanslutning

Skruvterminaler 1,0 – 2,5 mm² (22 – 12 AWG)

Strömtransformatorsanslutning

Istickbara skruvterminaler (ingår)

Skyddsklass

IP20

Vikt

260 g

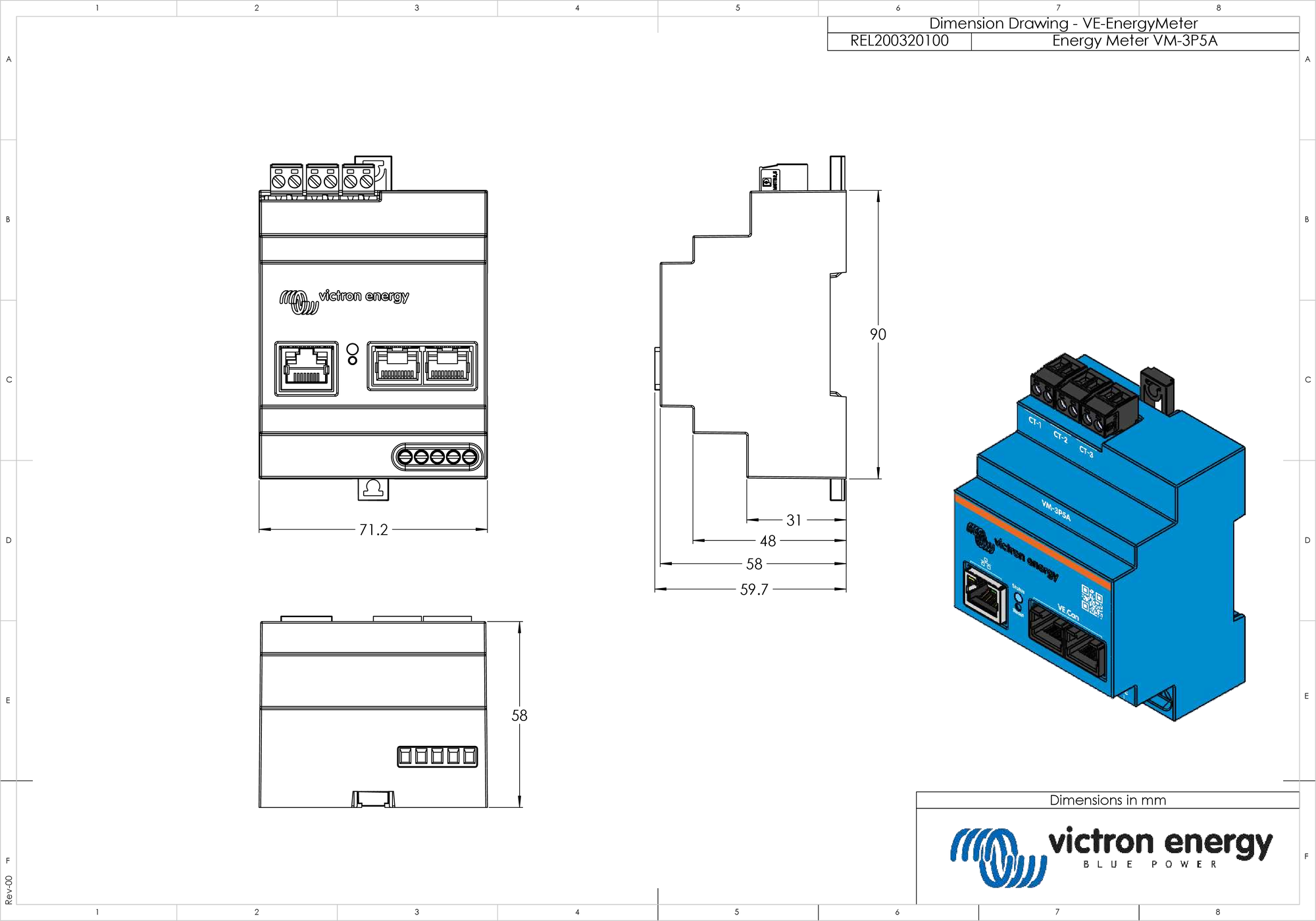

Dimensioner

90 x 71 x 59 mm (3,5 x 2,8 x 2.3 tum)

MILJÖ

Användning inom-/utomhus

Enbart inomhus

Driftstemperatur

Från -10 to +55 °C

Förvaringstemperatur

Från -20 to +70 °C

Relativ fuktighet

< 90 % icke kondenserande

Driftshöjd

2000 m (6562 ft)

Variationer i huvudnätspänning

±0,1 Vin

Överspänningskategori

Kat. III

Föroreningsgrad

2

STANDARDER

Säkerhet

EN-IEC 61010-1
