Handleiding Victron VM-3P5A Energiemeter

SPANNINGSINGANGEN

Spanningsaansluiting

Rechtstreeks

Nominale spanning L-N

85 tot 265 V AC

Nominale spanning L-L

150 tot 460 V AC

Frequentie

50 / 60 Hz

STROOMINGANGEN

Stroom aansluiting

Via stroomtransformatoren (CT's zijn niet inbegrepen en moeten apart gevoed worden. Victron Energy levert geen CT's voor de VM-3P5A)

Nominale stroom

5 A

COMMUNICATIE

Communicatiepoort VE.Can

Twee RJ45 poorten (VE.Can afsluiters inbegrepen)

Ethernet communicatiepoort

Eén RJ45 poort, Modbus UDP

Verversingssnelheid

100 ms

VOEDING

Type

Zelfvoorzienend via N -L1-L2-L3

Schakelaar of stroomonderbreker

Vereist als middel om het apparaat te ontkoppelen - niet inbegrepen

Verbruik

Verbruik 1,85 W / 3,5 VA

Frequentie

50 / 60 Hz

BEHUIZING

Materiaal & kleur

Polycarbonaat, blauw (RAL5012)

Spanningsaansluiting

Schroefklemmen 1,0 - 2,5 mm² (22 - 12 AWG)

Stroomtransformatoraansluiting

Insteekbare schroefklemmen (inbegrepen)

Beschermingscategorie

IP20

Gewicht

260 g

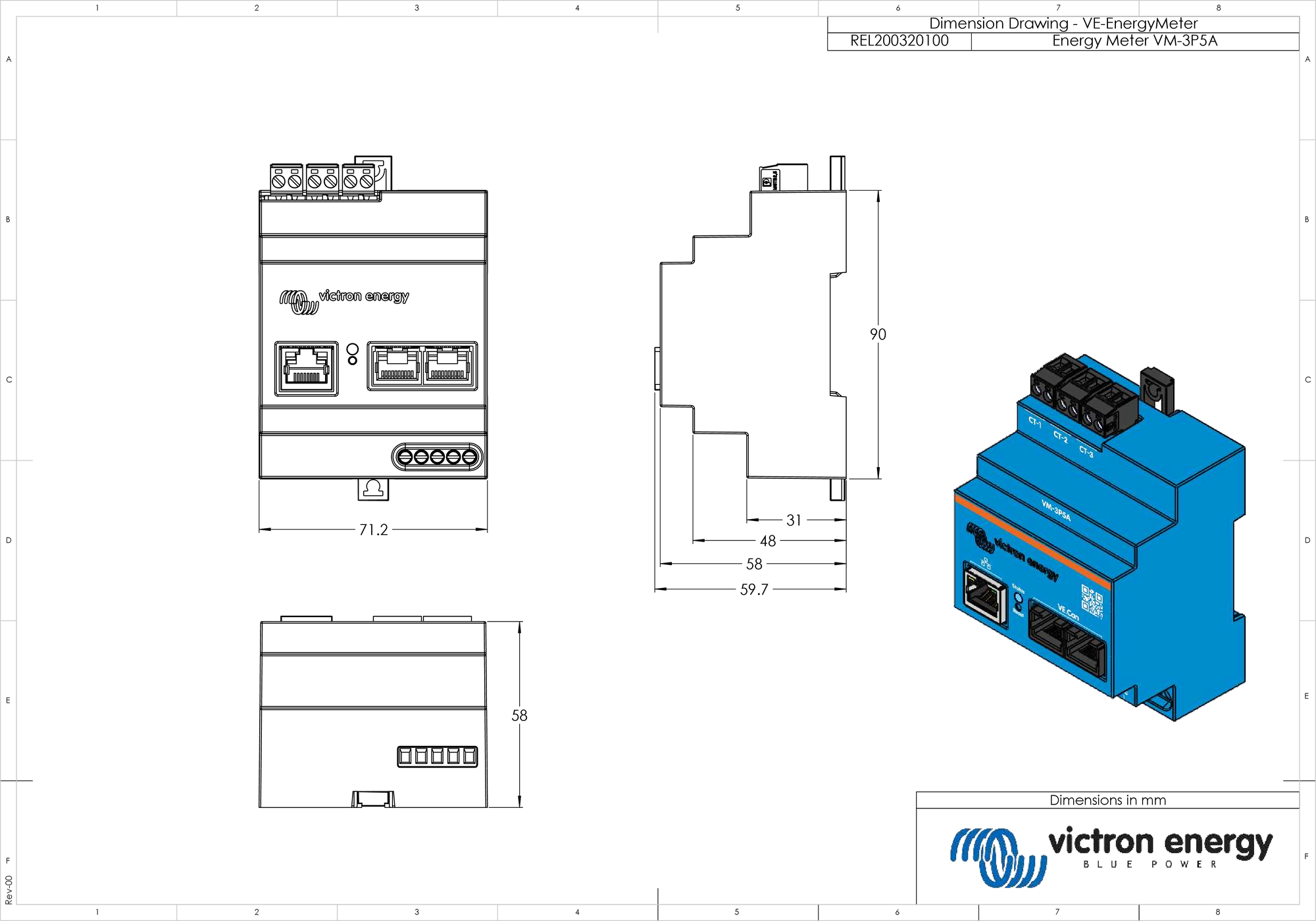

Afmetingen

90 x 71 x 59 mm (3,5 x 2,8 x 2,3 in)

OMGEVING

Binnen-/buitengebruik

Alleen binnen

Bedrijfstemperatuur

Van -10 tot +55 °C

Opslagtemperatuur

Van -20 tot +70 °C

Relatieve vochtigheid

< 90 % niet condenserend

Hoogte

2000 m (6562 ft)

Netspanningsschommelingen

±0,1 Vin

Te hoge spanningscategorie

Cat. III

Vervuilingsgraad

2

NORMEN

Veiligheid

EN-IEC 61010-1
