Cerbo GX Manuale

Per seguire questo manuale, assicurarsi di aver attivato l'interfaccia utente "Nuova IU" sul dispositivo GX: Impostazioni → Generale → Display e aspetto → Interfaccia utente.

L'interfaccia utente offre un layout ordinato e intuitivo che semplifica la navigazione e migliora la visibilità dei dati.

Caratteristiche

La Pagina riassuntiva fornisce una panoramica chiara dei dati fondamentali del sistema tramite un widget personalizzabile di stile circolare.

Le barre circolari configurabili sulla sinistra mostrano la potenza di importazione/esportazione della rete, la generazione solare e, se disponibile, l'uscita dell'alternatore dai dispositivi supportati, come il Wakespeed WS500 o l'Orion XS. Il widget centrale, composto da anelli e da un display centrale, mostra lo stato dell'accumulo di energia e, se configurato, le informazioni sul livello del serbatoio e/o sulla temperatura. Le barre circolari sulla destra forniscono una panoramica del consumo energetico. Le opzioni di configurazione sono disponibili in Impostazioni → Generale → Display e aspetto → Pagina Sintesi: Livello 1..4: impostare ogni livello in modo che visualizzi il SoC della batteria o qualsiasi tipo di fluido disponibile. Dettagli serbatoio: Scegliere tra Nessuna etichetta, Mostra volumi serbatoio o Mostra percentuale. Display centrale: Regolare i dati visualizzati in Dettagli centro. Per regolare le unità di misura della temperatura, del volume o della potenza elettrica, entrare in Impostazioni → Generale → Display e aspetto → Unità di misura. Per i dettagli, consultare la sezione successiva.

Il layout offre una visione completa del proprio sistema in un'unica posizione e ciò semplifica il monitoraggio, il controllo e la gestione.

La Pagina Panoramica è suddivisa in tre sezioni: A sinistra: Widget per le sorgenti energetiche come la rete, i caricabatterie solari, i generatori CC, gli alternatori e l'energia eolica. Al centro: Accumulo e conversione dell'energia A destra: Panoramica dei carichi, compresi i carichi CA, EVCS, i carichi essenziali e i carichi CC Un pulsante in alto a sinistra (accessibile da qualsiasi pagina) apre il pannello di controllo, consentendo di accedere rapidamente a: Controlli ESS Comandi dell’avvio/arresto generatore Comandi dell'inverter/caricabatterie Comandi del caricabatterie Comandi dell’inverter Controlli della EV Charging Station È possibile toccare tutti gli elementi con un contorno blu perché aprano una vista dettagliata.

Il sottomenu Unità dati consente di configurare le unità e i formati di visualizzazione utilizzati nell'interfaccia del dispositivo GX.

Temperatura: Selezionare l'unità di misura utilizzata per i valori della temperatura: Celsius Fahrenheit

Volume: Selezionare l'unità di misura del volume: Metri cubi Litri Galloni (USA) Galloni (Imperiali)

Visualizzazione potenza elettrica: Selezionare la modalità di visualizzazione dei valori elettrici: Potenza (Watt) Corrente (Ampere) Misto (CA in Watt, CC in Ampere)

Formato: Selezionare il formato delle coordinate utilizzato per i dati GPS: Gradi, minuti e secondi (ad es. 52° 20' 41,6" N, 5° 13' 12,3" E) Gradi decimali (ad es. 52,34489, 5,22008) Gradi e minuti decimali (ad es. 52° 20,693 N, 5° 13,205 E)

Unità della velocità: Selezionare l'unità di misura utilizzata per i valori della velocità: Chilometri all'ora Metri al secondo Miglia all'ora Nodi

Interruttore è un pannello di controllo ad accesso rapido, disponibile tramite touchscreen, Consolle Remota, App HTML5 per MFD marini o VRM, che serve a gestire le funzioni di commutazione in veicoli, imbarcazioni o sistemi fissi.

Quando si utilizza l'applicazione Marine MFD HTML5, il pannello Interruttore appare sul display dell'MFD. Ciò consente di controllare i relè GX di bordo, i dispositivi Shelly supportati e gli interruttori virtuali Node-RED.

Dispositivi supportati

Un pulsante nell'angolo superiore sinistro dell'IU apre questo pannello, che consente di controllare le uscite digitali, i relè e altri sistemi dei dispositivi supportati. Il pulsante è visibile solo quando è collegato un dispositivo supportato.

Il layout del pannello Interruttore è determinato dalla configurazione impostata nel menu Configurazione di ogni dispositivo collegato. Per rendere più semplice l’aspetto dell’interfaccia è possibile raggruppare le uscite, in particolare quando se ne devono gestire numerose.

I dispositivi supportati dal pannello Interruttore sono configurati nel menu Impostazione del dispositivo. Sono disponibili le seguenti opzioni: Nome: Definire un nome personalizzato dell’uscita. Gruppo: Assegnare l'uscita a un gruppo. Le uscite dello stesso gruppo vengono visualizzate in un riquadro condiviso del pannello Interruttore. Tipo di uscita: Selezionare il tipo di uscita desiderato (vedere la sezione a continuazione). Mostra controlli: Se è disattivata, l'uscita non viene visualizzata nel pannello Interruttore. Opzioni disponibili: Off: I controlli non appaiono in alcun luogo. Sempre: Mostra i controlli nel pannello Interruttore.

Elementi di controllo supportati: La maggior parte degli elementi di controllo elencati di seguito sono disponibili solo quando si utilizza l'integrazione Interruttore Virtuale (Node-RED). I dispositivi di commutazione basati su hardware, in genere, forniscono solo i primi tre controlli di uscita di base. Momentaneo: L'uscita è attiva solo mentre viene premuta. Cambia: L'uscita cambia stato a ogni pressione. Dimmerabile: Consente il controllo variabile dell'uscita (ad esempio l'illuminazione o la velocità della ventola). Cursore della temperatura: Consente di impostare una temperatura obiettivo. Cursore di base: Controllo generico dei valori regolabili. Interruttore a scatti: Fornisce un controllo on/off con modalità selezionabili (ad esempio, ventola on/off con tre livelli di velocità). A discesa: Consente di selezionare un'opzione da un elenco (ad esempio, la selezione di una modalità che influisce su un flusso Node-RED). Inserimento numerico: Consente di inserire un valore numerico specifico. Interruttore a tre fasi: On/Off/Auto. Controllo della pompa di sentina: Consente di passare da Auto a On (comando manuale). Selettore di colore: Consente di selezionare i colori e la luminosità dell'illuminazione RGB.

La pagina Imbarcazione è progettata per le imbarcazioni elettriche e ibride e riunisce lo stato della batteria, il numero di giri del motore, i dati GPS e le informazioni sull'azionamento elettrico in un unico display.

I dati possono essere ricevuti via NMEA 2000 o CANopen (VE.Can) per i sistemi a propulsione elettrica compatibili, da uno SmartShunt Victron configurato come contatore di energia CC - Azionamento Elettrico, o tramite integrazione Node-RED personalizzata. Sono supportate le imbarcazioni multiscafo e le configurazioni a doppio motore, comprese le unità elettriche configurabili a babordo e tribordo.

La pagina Imbarcazione appare nel menu assieme alle pagine Sintesi e Panoramica ed è accessibile anche da remoto tramite VRM o su un display GX.

Per una breve introduzione alla pagina Imbarcazione e alle sue caratteristiche, vedere il video qui sotto:

4.7.2. Come integrare

La pagina Imbarcazione può combinare dati provenienti da fonti diverse, come GPS e sistemi di propulsione elettrica. È possibile realizzare l'integrazione tramite dispositivi Victron, reti NMEA 2000, CANopen o soluzioni personalizzate. Le seguenti opzioni mostrano come collegare i dati GPS e di propulsione al dispositivo GX.

GPS Mouse GPS tramite USB - vedere Collegamento di un GPS USB GPS tramite NMEA 2000 - vedere Collegamento di un GPS NMEA 2000 GX GSM Victron Energy o LTE 4G con antenna GPS - vedere GX LTE 4G Integrazione Node-RED personalizzata Propulsione elettrica SmartShunt Victron Energy, configurato come Contatore di energia CC → Azionamento elettrico - vedere Modalità Monitor del Carico CC Sistema di propulsione compatibile con NMEA 2000 PGN 128002, 127490 e 127494 Integrazione CANopen Integrazione Node-RED personalizzata

4.7.3. Esempi di integrazione

Esempio 1: SmartShunt

Per le imbarcazioni con un solo SmartShunt che misura un azionamento elettrico, la pagina Imbarcazione mostra: Potenza di propulsione Tempo restante Consumo del carico CA/CC SoC% batteria

Esempio 2: SmartShunt più GPS

Come nell'esempio 1, con l'aggiunta del GPS. La pagina Imbarcazione mostra: Potenza di propulsione Tempo restante SoC% batteria Velocità dell’imbarcazione

Esempio 3: Motore di propulsione integrato con NMEA 2000

Per la propulsione integrata tramite NMEA 2000, la pagina Imbarcazione mostra: SoC% batteria Tempo restante Consumo del carico CA/CC Consumo della potenza di propulsione Indicazione di direzione Avanti/Neutro/Indietro (F/N/R) Numero di giri del motore

Esempio 4: Motore di propulsione con GPS integrato con NMEA 2000

Come nell'esempio 3, con l'aggiunta del GPS. La pagina Imbarcazione mostra: SoC% batteria Tempo restante Consumo del carico CA/CC Consumo della potenza di propulsione Indicazione di direzione Avanti/Neutro/Indietro (F/N/R) Numero di giri del motore Velocità dell’imbarcazione

4.7.4. Configurazione e monitoraggio dei dispositivi GX

La pagina Imbarcazione può essere personalizzata in base alle proprie preferenze. Selezionare le unità di misura più adatte alla propria applicazione, mentre la scala degli indicatori di potenza, velocità e numero di giri è impostata automaticamente o può essere regolata manualmente, se necessario.

Per attivare la pagina Imbarcazione, entrare in Impostazioni → Generali → Display e aspetto → Pagina Imbarcazione e attivarla.

Configurare le unità di dati preferite tramite Impostazioni → Generale → Display e aspetto → Unità di dati: Potenza, corrente o mista (CA in Watt e CC in Ampere) Velocità in km/h, mph o nodi I valori minimi e massimi degli indicatori di potenza, velocità e numero di giri possono essere configurati tramite Impostazioni → Generale → Display e aspetto → Intervalli di misura minimi e massimi.

Monitoraggio del dispositivo GX

L’E-drive o il controllore del motore collegato appare nell'elenco Dispositivi e fornisce informazioni quali: Parametri CC (tensione, corrente e potenza) RPM motore Direzione del motore Temperatura motore Temperatura regolatore Possibilità di regolare la direzione del motore invertita Questa opzione inverte la direzione del motore visualizzata nella pagina Imbarcazione. È intesa per casi in cui l'installazione fisica del motore comporta una segnalazione di direzione inversa. L'attivazione di questa opzione influisce solo sulla rappresentazione visiva dell'interfaccia utente e non modifica la rotazione effettiva del motore o la configurazione del controllore. Sottomenu Dispositivo

Il menu Dispositivo fornisce ulteriori informazioni sull'E-Drive o sul controllore del motore collegato e consente di impostare un nome personalizzato per identificarli chiaramente.

4.7.5. Integrazione CANopen per i sistemi a propulsione elettrica

Venus OS supporta il profilo CANopen per l'integrazione con i sistemi a propulsione elettrica e i controllori del motore Sevcon e Curtis, pertanto consente il monitoraggio mediante la pagina Imbarcazione del GX e nel VRM.

I dati del motore e del numero di giri vengono aggiornati otto volte al secondo per un'animazione scorrevole dell'indicatore. Il dispositivo GX visualizza le notifiche e i messaggi di errore ricevuti da sistemi e controllori CANopen compatibili.

4.7.6. Supporto per la configurazione di multiscafi / doppi motori

Venus OS supporta le configurazioni multiscafo/doppio motore.

Per i sistemi a doppia trazione elettrica, sono supportati i seguenti parametri:

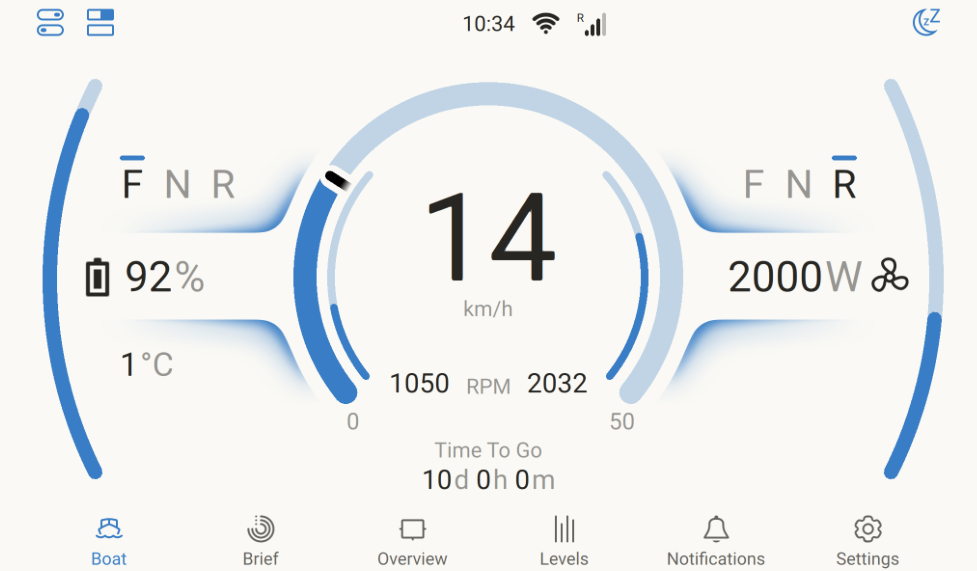

E-drive sinistro e destro configurabile Il numero di giri e la direzione di marcia sono indicati separatamente per ogni azionamento. Direzione di marcia per motore Potenza di propulsione aggregata di entrambe le unità E-drive La pagina Imbarcazione indica quando uno o più azionamenti stanno rigenerando energia.

Se sono collegati due motori, la configurazione della pagina Imbarcazione (Impostazioni → Generale → Display e aspetto → Pagina Imbarcazione) fornisce ulteriori opzioni e consente di assegnare l'E-drive rispettivamente al lato destro e sinistro.

4.7.7. Monitoraggio del VRM

Nel VRM sono disponibili i dati relativi al sistema di propulsione elettrica, compresi quelli dettagliati nella sezione Avanzate del VRM.

La pagina Controllo delle modifiche è disponibile in Impostazioni → Generale. Indica chiaramente se il dispositivo GX funziona in configurazione standard o se è stato modificato.

Questa pagina aiuta gli utenti, gli installatori e i distributori a riconoscere rapidamente le modifiche al sistema e, se necessario, a ripristinare la configurazione standard del dispositivo. Consente di ridurre il tempo dedicato all'assistenza e alla risoluzione dei problemi.

Per verificare lo stato dell’assistenza: Entrare in Impostazioni → General → Stato del supporto (controllo delle modifiche). Verifica lo stato visualizzato: Standard - se gli elementi sono visualizzati in verde, non sono stati modificati. Modificato - se gli elementi sono visualizzati in arancione, significa che l'elemento è stato modificato rispetto alla sua configurazione standard. Nota: Gli elementi visualizzati in arancione sono supportati e forniti da Victron Energy. Tuttavia, un uso scorretto può compromettere la stabilità del sistema. Durante la risoluzione dei problemi, disattivare prima questi elementi. Il dispositivo GX monitora anche lo spazio libero nella partizione dati e fa scattare un allarme quando lo spazio disponibile scende sotto il 10 %. Importante Una partizione dati completa è un problema solo nei dispositivi GX che eseguono l'immagine Immagine Venus OS Large o nei sistemi modificati per un uso avanzato. Per aumentare lo spazio libero, seguire le istruzioni contenute nella documentazione del Victron Node-RED/Signal K.

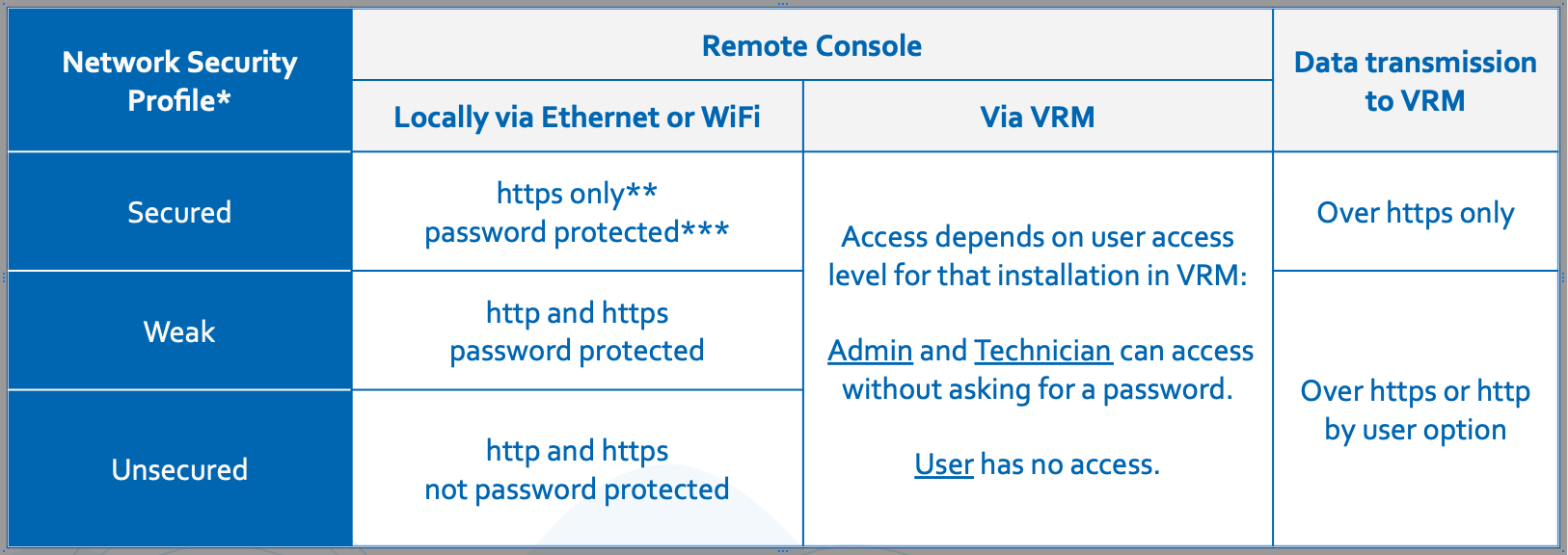

L'impostazione del profilo di sicurezza della rete consente di controllare le modalità di scambio dei dati a livello locale (via Ethernet o WiFi) e remoto (via VRM).

È possibile scegliere tra tre profili:

Le modifiche del profilo di sicurezza possono essere effettuate in Impostazioni → Generale → Accesso e Sicurezza → Profilo di sicurezza della rete locale nel menu Impostazioni.

Dettagli sul Profilo di sicurezza della rete

Recupero della password di accesso alla rete persa

In caso di perdita della password di accesso alla rete, è possibile ripristinarla utilizzando uno dei seguenti metodi, a seconda del modello di dispositivo GX:

Note:
