Blue Smart IP67 Charger

Serię Blue Smart IP67 Charger zaprojektowano z myślą o trwałym montażu za pomocą uchwytów montażowych na podstawie ładowarki.

Ładowarkę należy zamontować w bezpiecznym miejscu na niepalnym podłożu, zapewniając co najmniej 10 cm wolnej przestrzeni wokół ładowarki i dobry naturalny przepływ powietrza/wentylację. Nie instaluj, nie umieszczaj/nie używaj ładowarki na akumulatorze, bezpośrednio nad akumulatorem ani w szczelnej komorze z akumulatorem.

Zamontuj Blue Smart IP67 Charger pionowo w taki sposób, by przewody zasilające prądu stałego i prądu przemiennego były skierowanym ku dołowi; przykręć odpowiednimi śrubami z łbem stożkowym/kołnierzowym wpuszczonymi przez otwory montażowe.

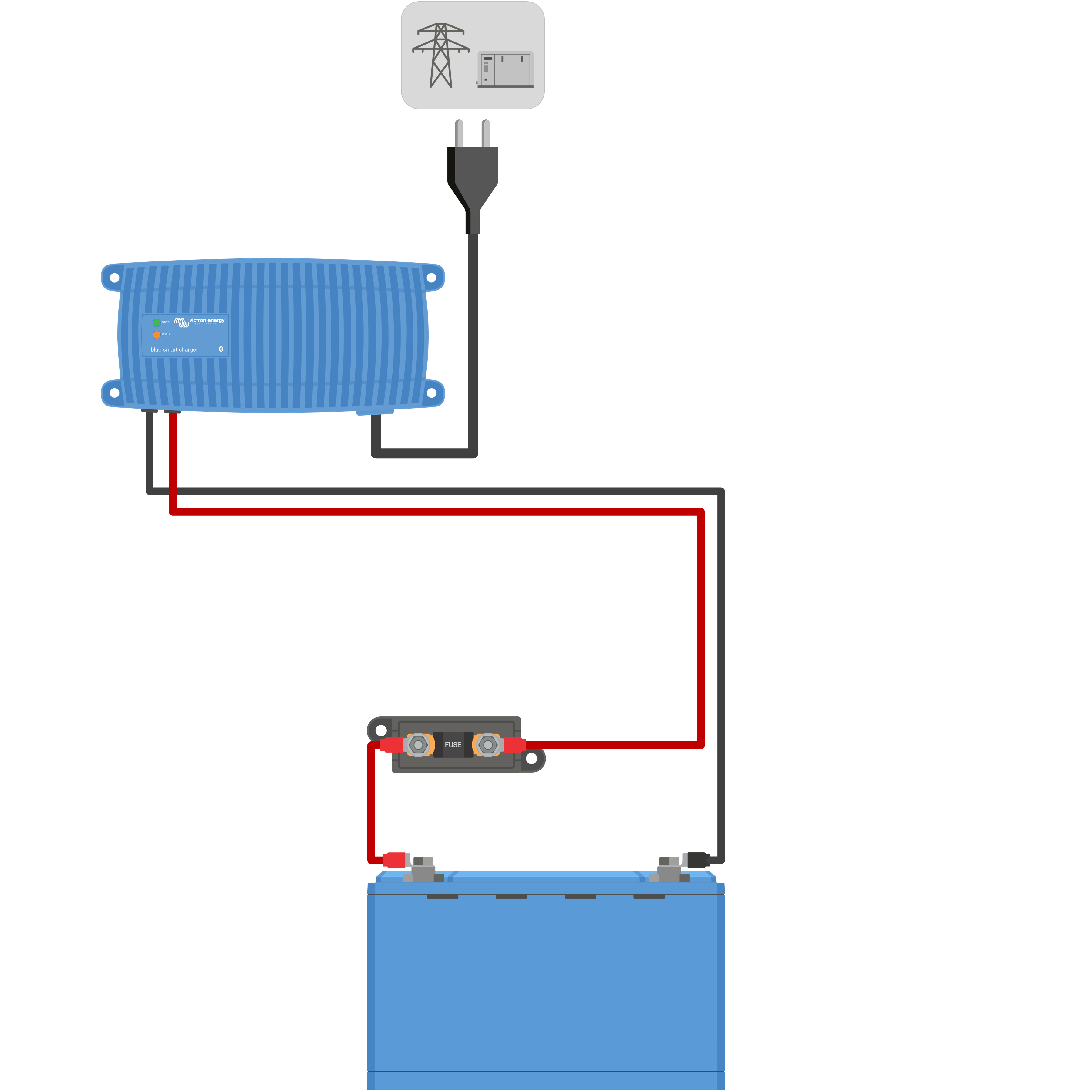

Podłącz okablowanie zasilania prądem stałym (podłączone przewodowo do ładowarki) do akumulatora lub magistrali dystrybucyjnej systemu prądu stałego; w razie potrzeby dostarczone okablowanie zasilania prądem stałym można skrócić i/lub ponownie zakończyć, aby dostosować do instalacji.

Istnieją szczegółowe instrukcje dotyczące podłączania przewodów do ładowania akumulatora zainstalowanego w pojeździe; więcej informacji podano w rozdziale „Instalacja > Okablowanie”.

Podłącz przewód zasilający prądu przemiennego urządzenia Blue Smart IP67 Charger do gniazda zasilania; po krótkim czasie dioda POWER zaświeci się, a dioda STATUS zacznie szybko migać.

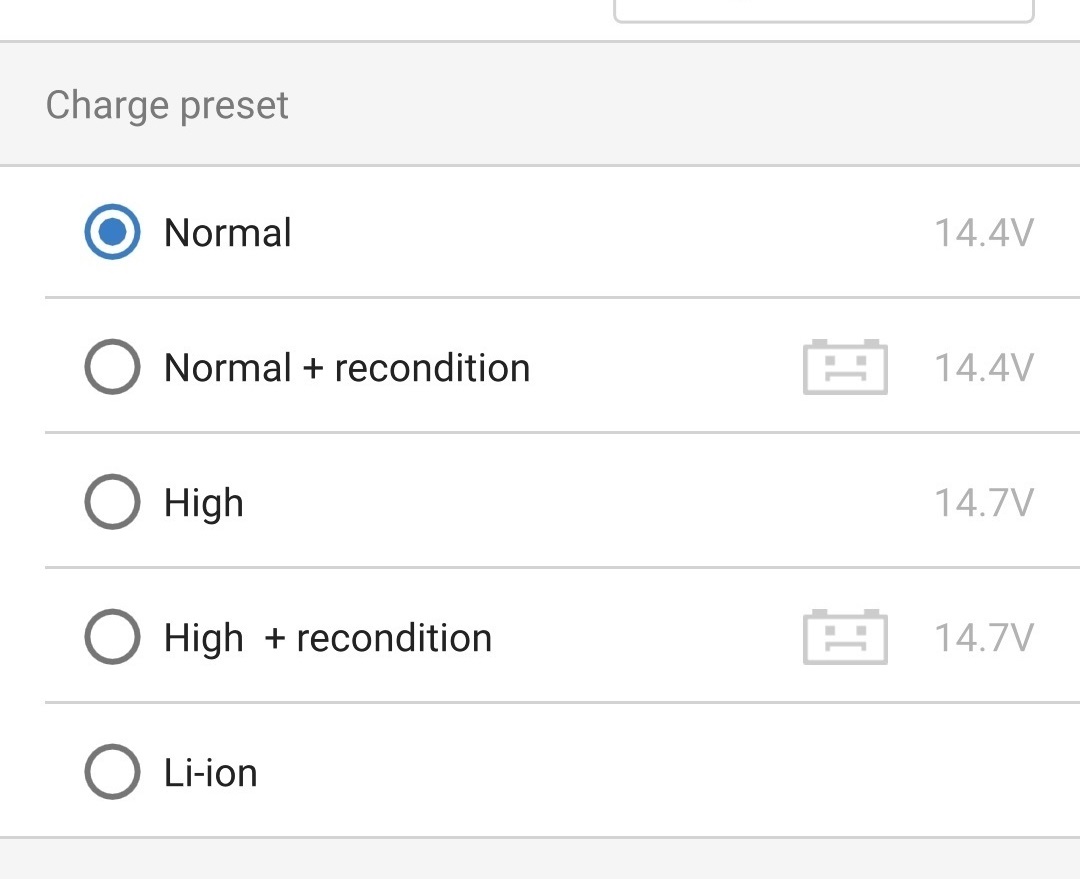

Skonfiguruj ustawienia ładowarki zgodnie z typem i pojemnością akumulatora.

Wszystkie ustawienia zostają zapamiętane, a po odłączeniu ładowarki od zasilania sieciowego lub akumulatora nie ulegają wykasowaniu.

Powolne miganie diody STATUS oznacza, że ładowarka przeszła do etapu ładowania absorpcyjnego (etap ładowania stałoprądowego dobiegł końca); akumulator będzie naładowany w około 80 % (lub> 95 % w przypadku akumulatorów litowo-jonowych), i w razie potrzeby można go ponownie użyć.

Włączenie się diody STATUS oznacza, że ładowarka przeszła do etapu ładowania konserwacyjnego (etap ładowania absorpcyjnego dobiegł końca); akumulator będzie całkowicie naładowany (100 %) i gotowy do oddania do użytku.

Zgaśnięcie diody STATUS informuje, że ładowarka przeszła do trybu magazynowania (etap ładowania konserwacyjnego dobiegł końca); celem utrzymania pełnego ładunku akumulatora ten tryb ładowania można utrzymać przez dłuższy czas.

Aby zatrzymać ładowanie, należy odłączyć zasilanie od kabla zasilającego prądu zmiennego.
