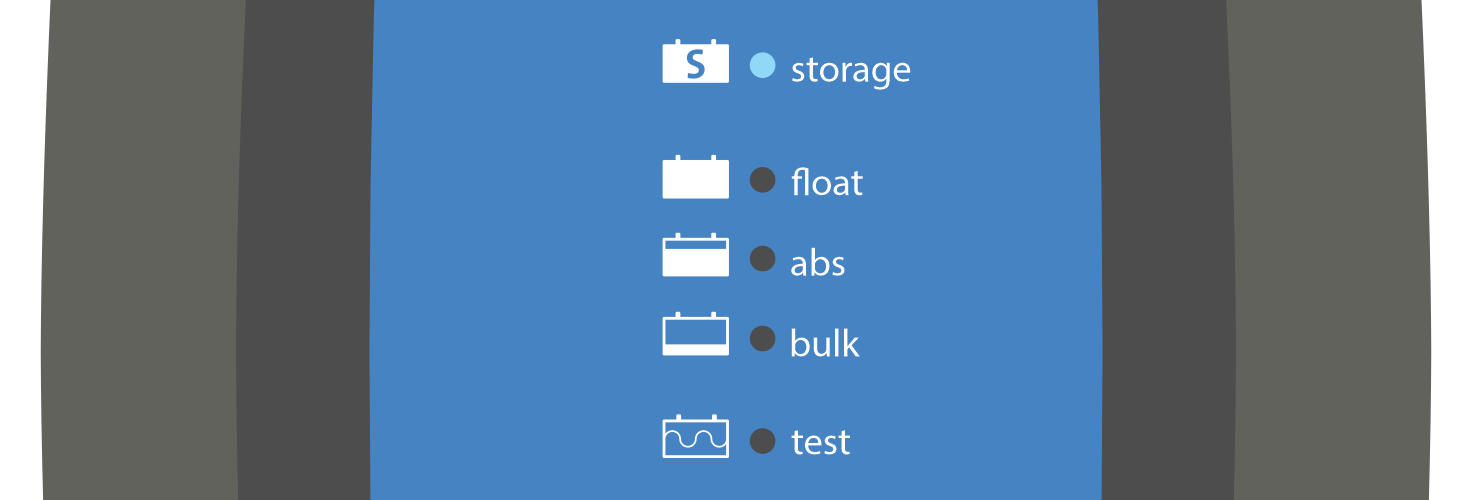

Se puede recurrir a los LED de la unidad Blue Smart IP65 Charger para determinar el estado de carga actual y otra información operativa.
Véanse las indicaciones LED de la siguiente tabla:
Se puede monitorizar el funcionamiento del Blue Smart IP65 Charger en tiempo real o tras completar un ciclo de carga con un dispositivo con Bluetooth (teléfono móvil o tablet) con la aplicación VictronConnect. Esto incluye datos en tiempo real como la tensión de salida del cargador, la corriente de salida, la fase de carga actual, las estadísticas del ciclo de carga, advertencias, alarmas y errores.
Cuando se establece una conexión Bluetooth con el cargador, se puede obtener información detallada a través de tres pantallas de resumen diferentes (ESTADO, GRÁFICOS e HISTORIAL), cada una con distintos datos de monitorización o históricos de los últimos 40 ciclos de carga. Se puede seleccionar la pantalla deseada mediante el título correspondiente o desplazándose entre pantallas.
También es posible ver y monitorizar datos y notificaciones clave directamente en la página Local de la Lista de dispositivos de VictronConnect sin conectarse al cargador, gracias a la función de Lectura instantánea.

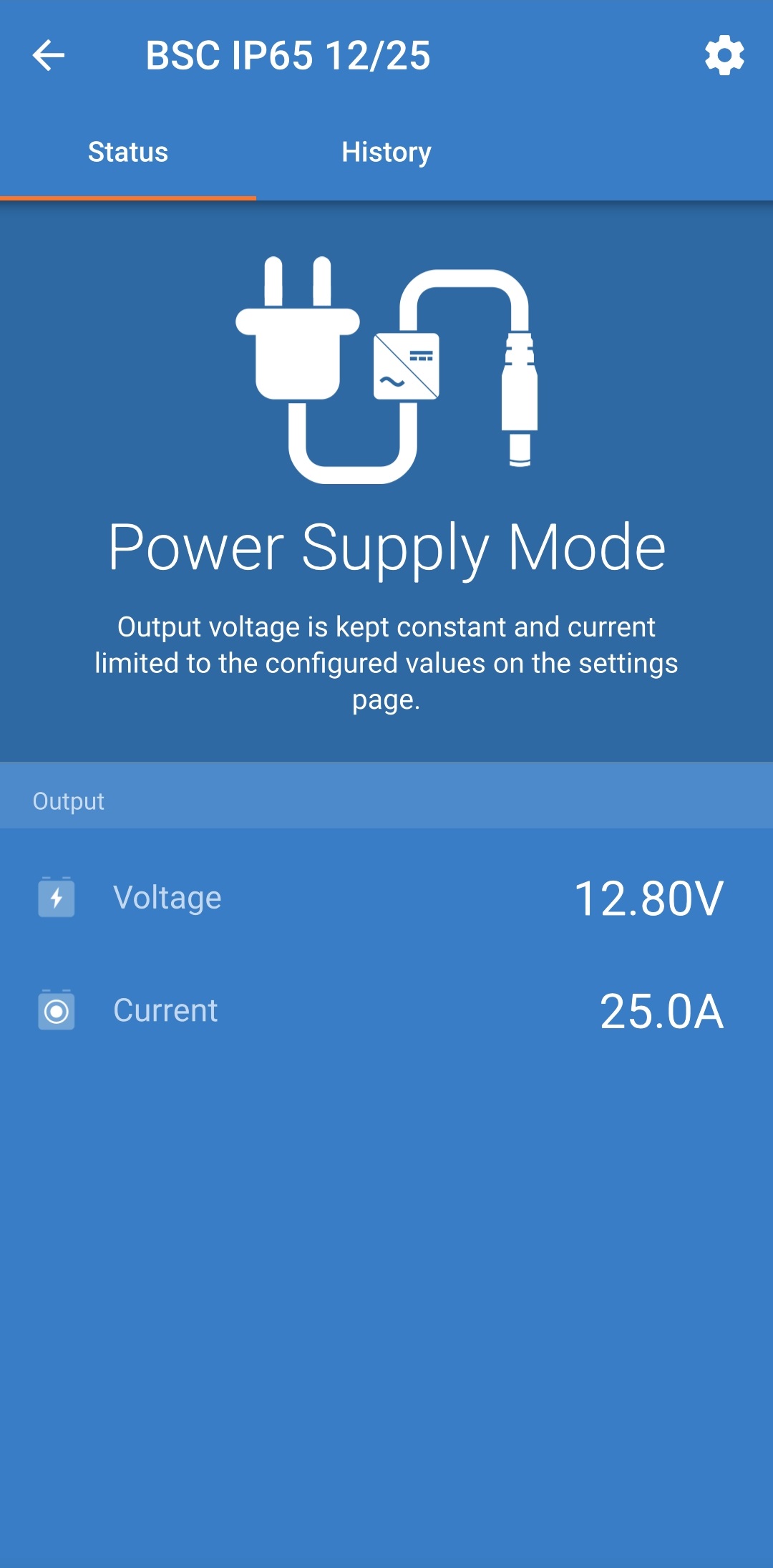

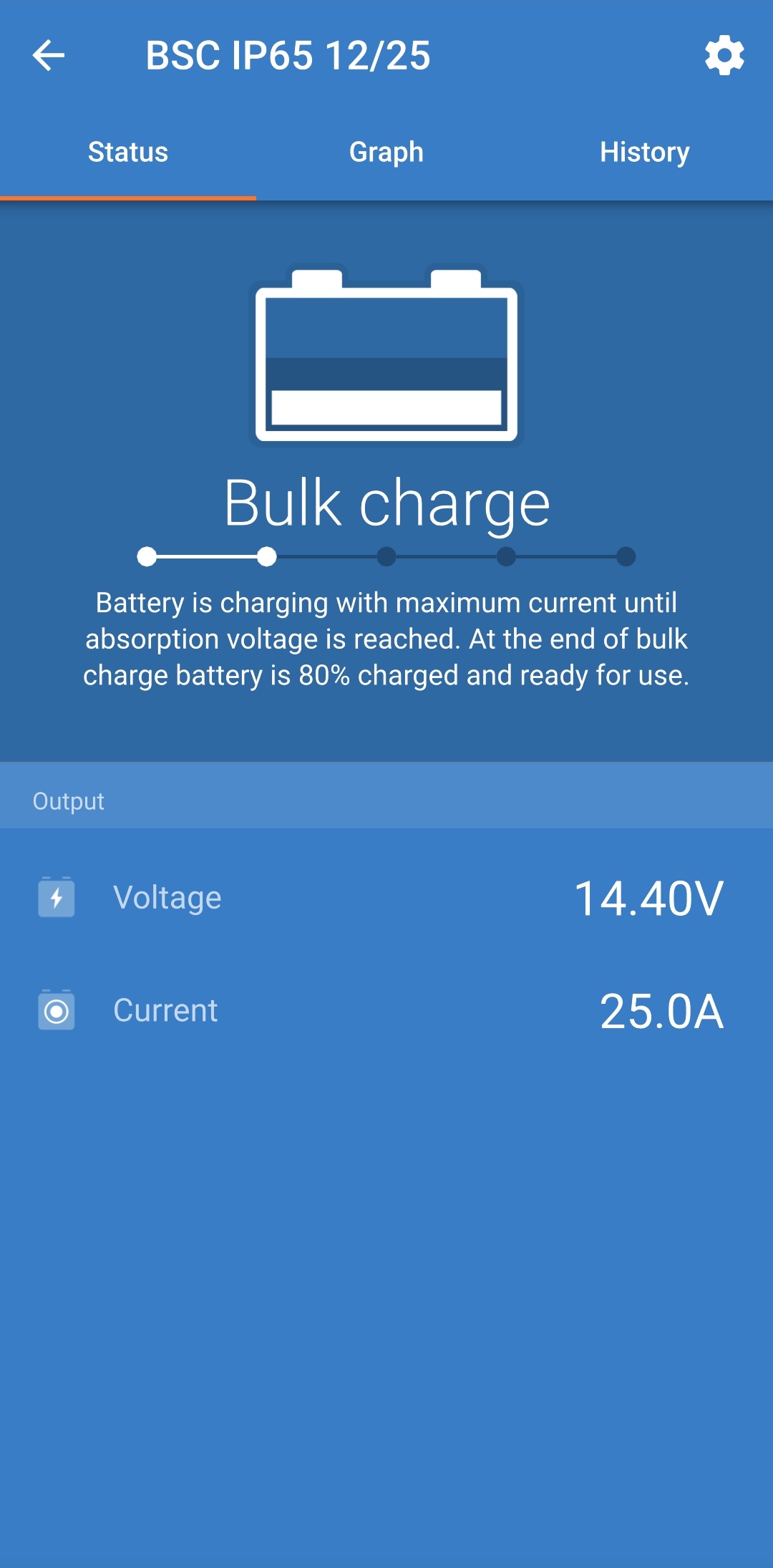

La pantalla Status (estado) es la pantalla resumen general: muestra el modo de función (cargador o fuente de alimentación), el estado de carga activo (en modo cargador), la tensión de la batería y la corriente de carga/salida.
Estos datos se actualizarán continuamente en tiempo real a medida que avance el ciclo de carga.

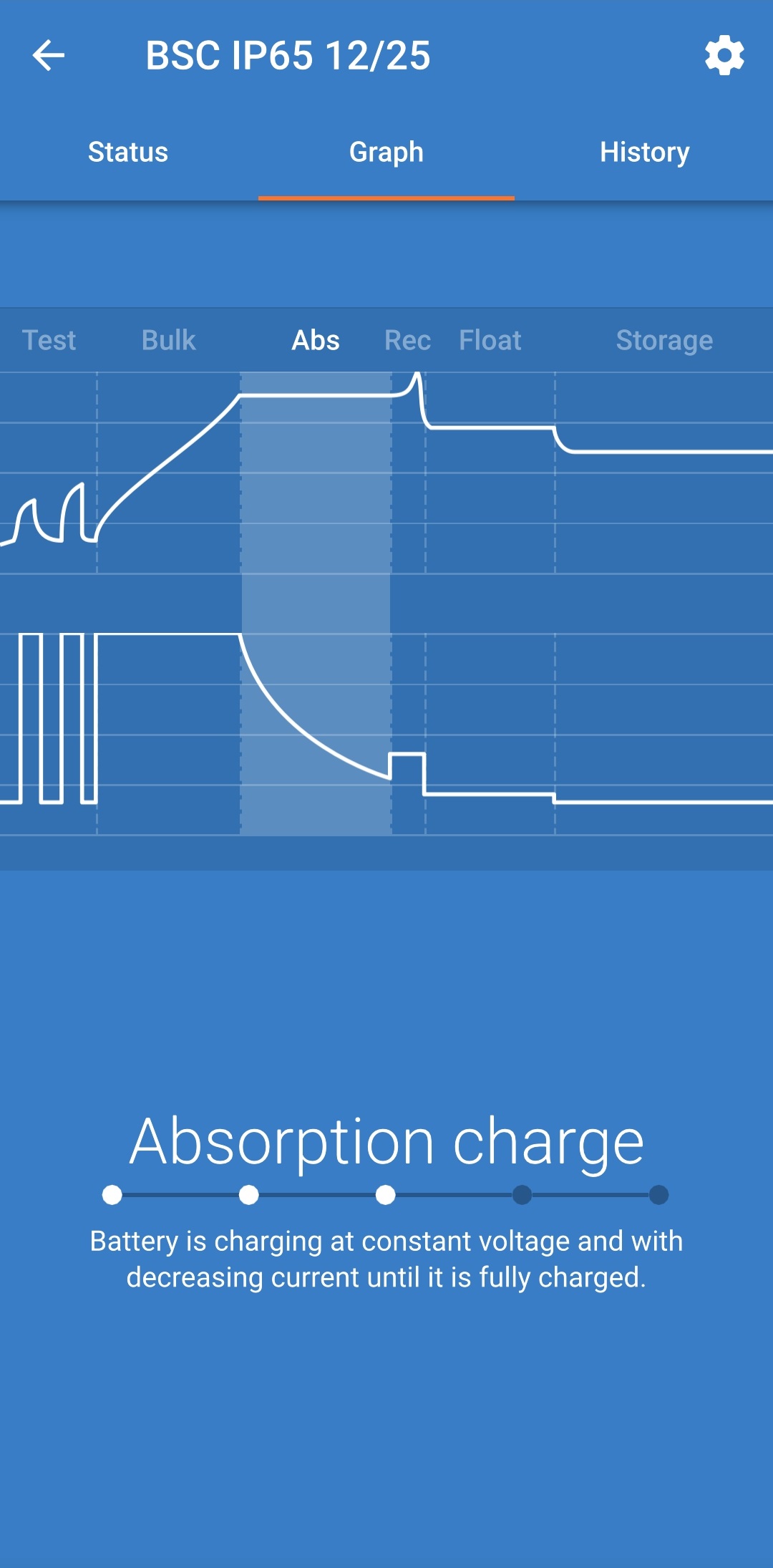

La pantalla Graph (gráficos) ofrece una representación gráfica fácil de entender de cada estado de carga con respecto a la tensión de la batería y la corriente de carga normales.
La fase de carga activa también se destaca y se indica, junto con una breve explicación.

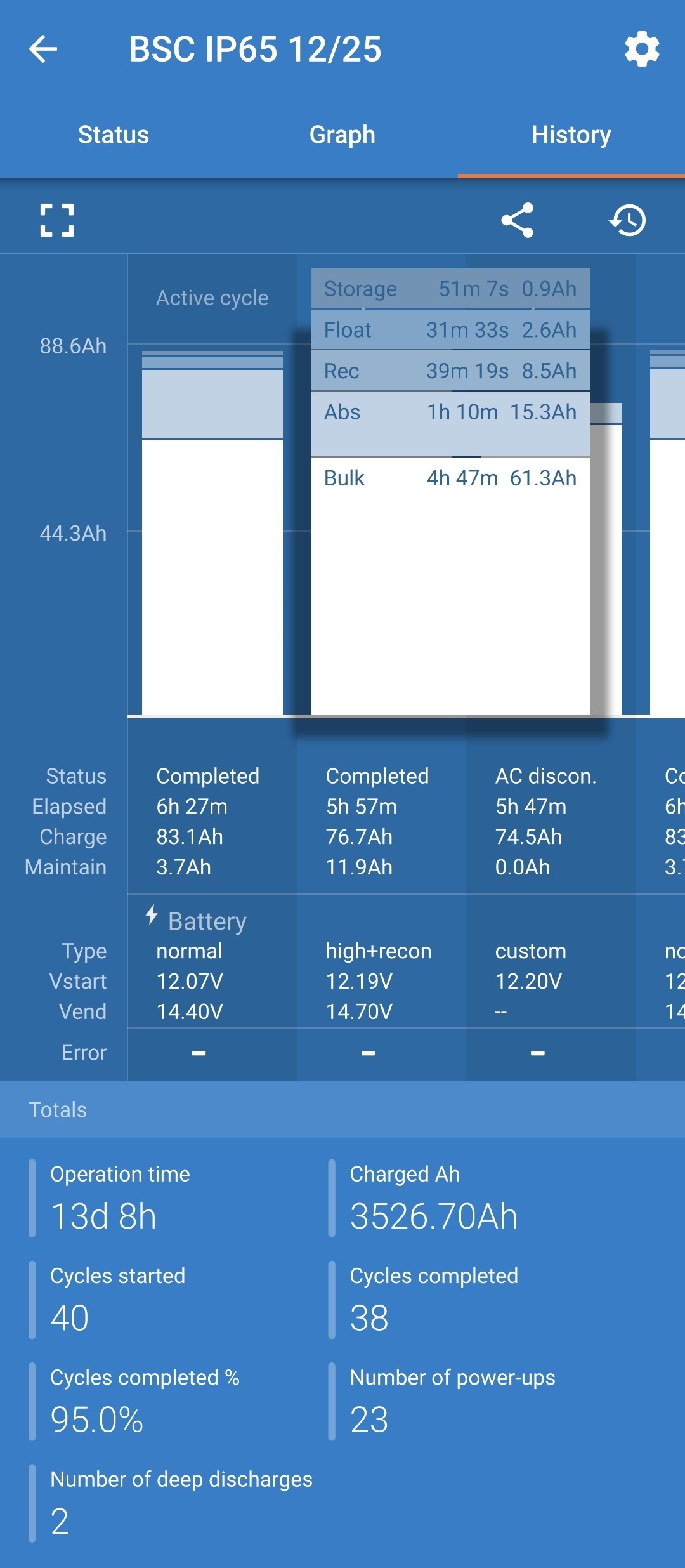

La pantalla History (historial) es una importante referencia puesto que contiene datos históricos de uso de toda la vida del cargador y estadísticas detalladas de los últimos 40 ciclos de carga (incluso si el ciclo de carga no se ha completado).
Al seleccionar la visión en pantalla completa, los datos se muestran en disposición apaisada y se pueden ver bastantes más días al mismo tiempo.
Cycle overview (Resumen del ciclo)
Gráfico de barras expansible que muestra el tiempo empleado y la capacidad de carga proporcionada (en Ah) en cada fase de carga.
Estado
Confirma si el ciclo de carga se completó o si se interrumpió o terminó antes de tiempo, indicando la razón o la causa.
Elapsed (Tiempo transcurrido)
El tiempo transcurrido de las fases de recarga (carga inicial y absorción)
Carga
La capacidad total proporcionada durante las fases de recarga (carga inicial y absorción)
Maintain (Mantenimiento)
La capacidad total proporcionada durante las fases de mantenimiento de la carga (flotación, almacenamiento y reacondicionamiento)
Tipo
El modo del ciclo de carga usado: modo “Built-in preset” (preconfiguración integrada) o “User defined” (configuración definida por el usuario)
Vstart (Vinicio)
Tensión de la batería al inicio de la carga
Vend (Vfinal)
Tensión de la batería al terminar la carga (final de la fase de absorción)
Error
Muestra si se han producido errores durante el ciclo de carga, indicando el número de error y la descripción
Operation Time (tiempo de funcionamiento)
El tiempo de funcionamiento total a lo largo de la vida del cargador
Charged Ah (Ah cargados)
La capacidad de carga total (en Ah) proporcionada a lo largo de la vida del cargador
Cycles started (ciclos iniciados)
Los ciclos de carga totales iniciados a lo largo de la vida del cargador
Cycles completed (ciclos completados)
Los ciclos de carga totales completados a lo largo de la vida del cargador
Cycles completed % (% de ciclos completados)
El porcentaje de ciclos de carga completados a lo largo de la vida del cargador
Number of power-ups (nº de encendidos)
El número de veces que se ha encendido el cargador a lo largo de su vida
Number of deep discharges (nº de descargas profundas)
El número de veces que el cargador ha recargado una batería en descarga profunda a lo largo de su vida
La gama Blue Smart IP65 Charger cuenta con la función de lectura instantánea (se necesita firmware v3.61 o superior), que permite monitorizar datos y notificaciones esenciales de varios dispositivos compatibles directamente en la lista de dispositivos de VictronConnect, sin necesidad de establecer una conexión Bluetooth completa con el dispositivo.
Las ventajas fundamentales de la lectura instantánea frente a una conexión Bluetooth completa convencional son:
Todos los datos esenciales se muestran dentro de la lectura instantánea, por lo que no es necesario establecer una conexión Bluetooth completa para la mayoría de las necesidades de monitorización
Un medio más rápido y sencillo para monitorizar datos esenciales, ya que no hay necesidad de establecer una conexión Bluetooth completa y navegar entre pantallas
Se pueden monitorizar simultáneamente datos de varios dispositivos compatibles en tiempo real y compararse en una sola pantalla, de modo que no es necesario conectar varios dispositivos sucesivamente e intentar recordar los datos
El rango de trasmisión de la lectura instantánea es mayor que el de una conexión Bluetooth completa, ya que la transmisión de datos encriptados va en una sola dirección, al contrario que en el caso de la comunicación bidireccional
El Blue Smart IP65 Charger mostrará los siguientes datos directamente en la lista de dispositivos de VictronConnect a través de la lectura instantánea:
Tensión de salida
Corriente de salida
Fase de carga
Notificaciones de advertencia y alarma
Notificaciones de error
La transmisión de lectura instantánea está deshabilitada por defecto y puede habilitarse con un dispositivo con Bluetooth (un teléfono móvil o una tablet) con la aplicación VictronConnect.
Para habilitar la lectura instantánea:
Conecte el cable de alimentación CA de Blue Smart IP65 Charger a una toma de la red eléctrica. Transcurridos unos momentos, el LED TEST empezará a parpadear hasta que el cargador determine si la batería aceptará la carga correctamente (un máximo de 2 minutos).
Con un dispositivo que tenga Bluetooth (teléfono móvil o tablet), abra la aplicación VictronConnect y localice el Blue Smart IP65 Charger en la página Local de la Lista de dispositivos, a continuación conecte el dispositivo (el código PIN predeterminado aparece en la etiqueta que se encuentra en el back del cargador o pruebe con 000000 si no hay etiqueta).

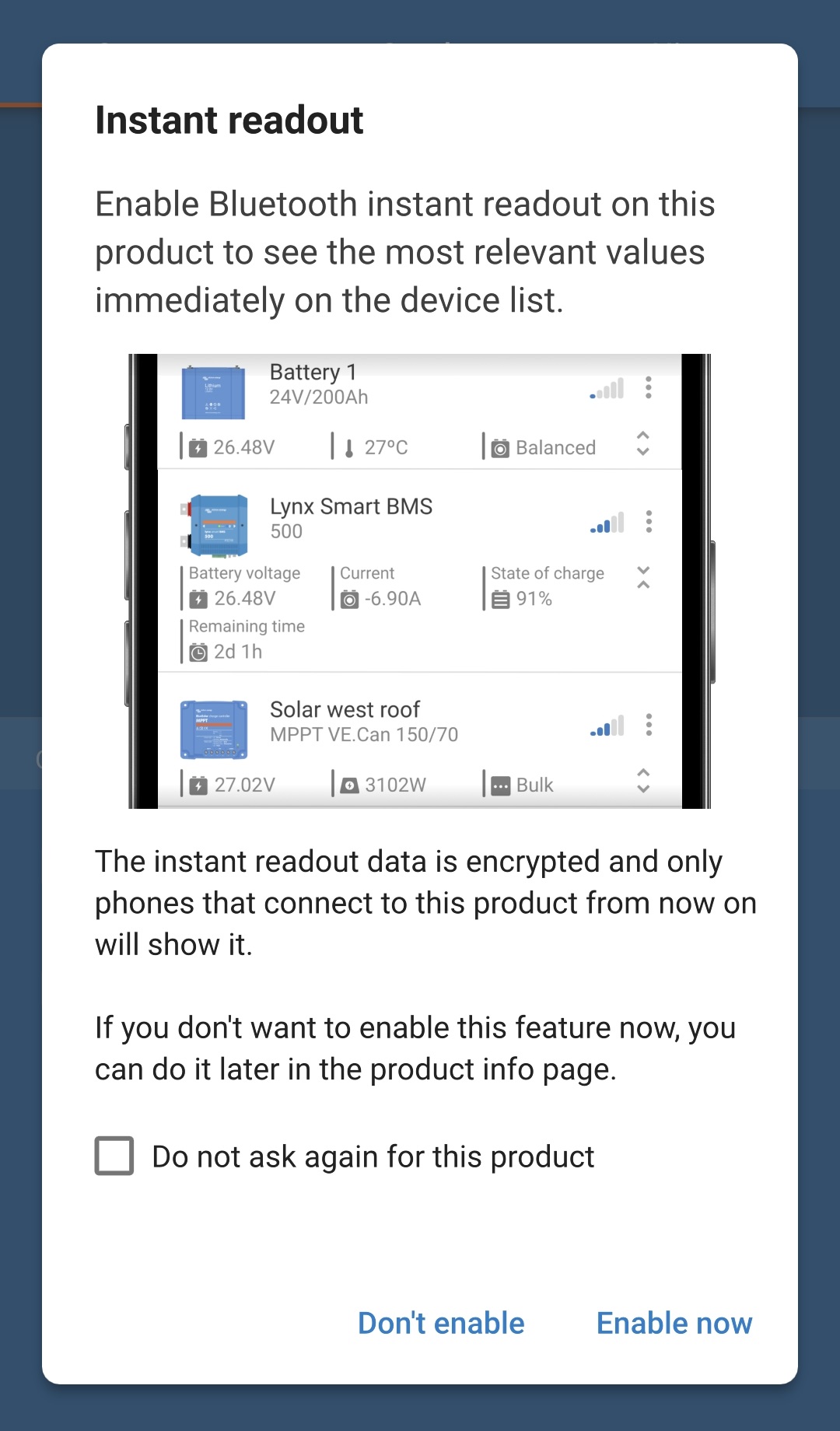

Tras unos instantes, aparecerá el cuadro de diálogo de lectura instantánea:
Cuando aparezca el cuadro de diálogo de lectura instantánea, seleccione Habilitar ahora para habilitar la función de lectura instantánea. Salte al paso 9.
Si no aparece el cuadro de diálogo de lectura instantánea, es posible que se haya deshabilitado el cuadro automático o que el firmware del cargador no admita la lectura instantánea y necesite actualizarse (la lectura instantánea requiere firmware v3.61 o posterior. Continúe al paso 4.

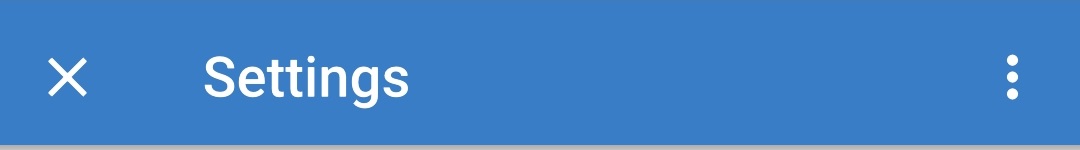

Seleccione el icono Configuración (engranaje de la esquina superior derecha) para acceder a la página de Configuración.

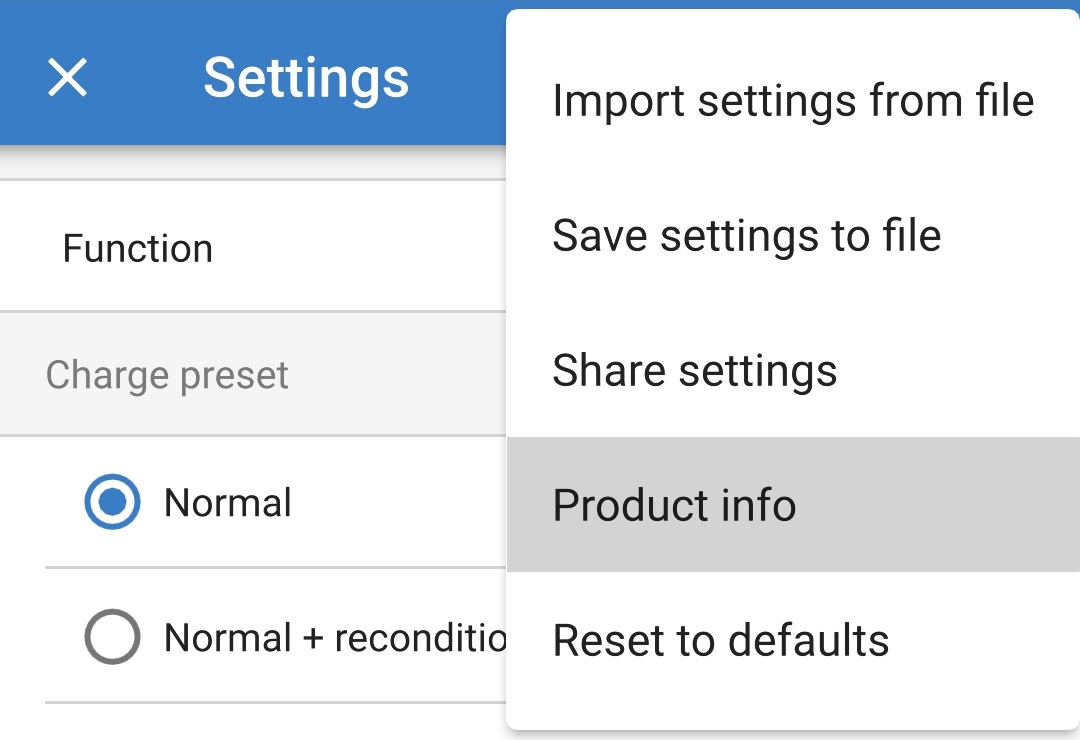

Seleccione el icono Opciones del dispositivo (tres puntos verticales de la esquina superior derecha) para acceder al menú de Opciones del dispositivo.

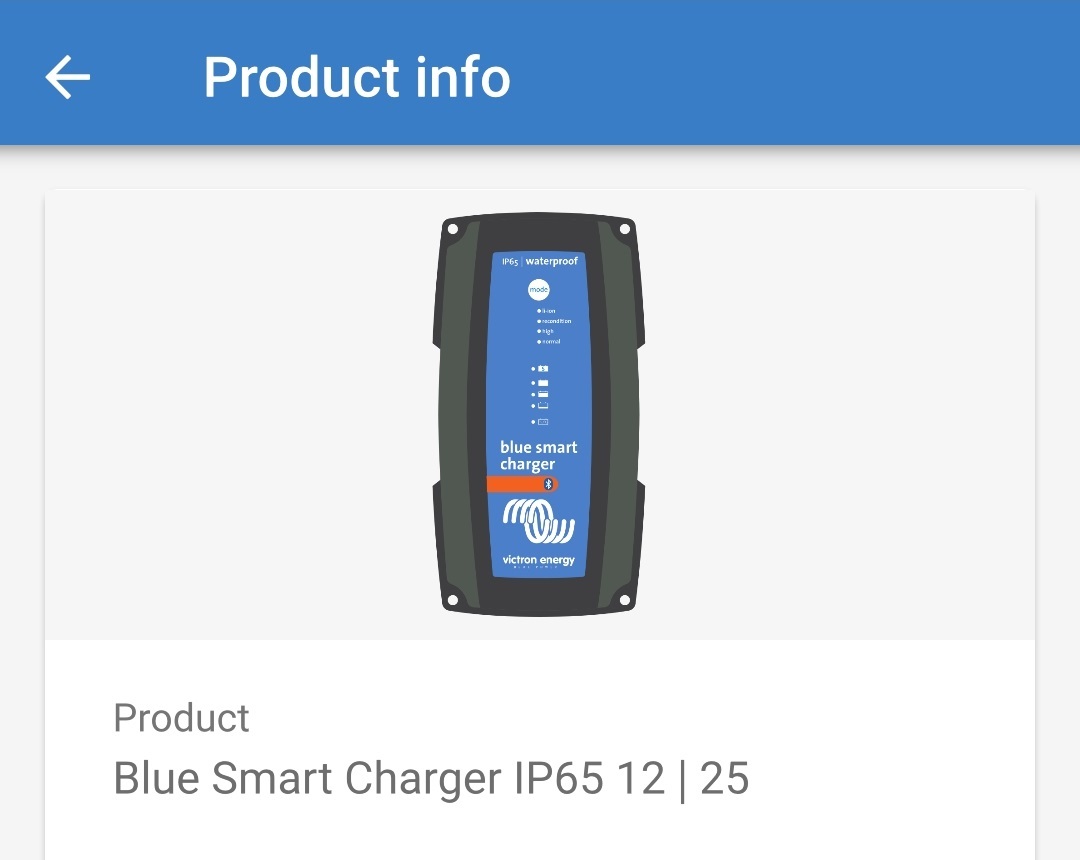

Seleccione Información del producto en el menú desplegable para ir a la página de Información del producto.

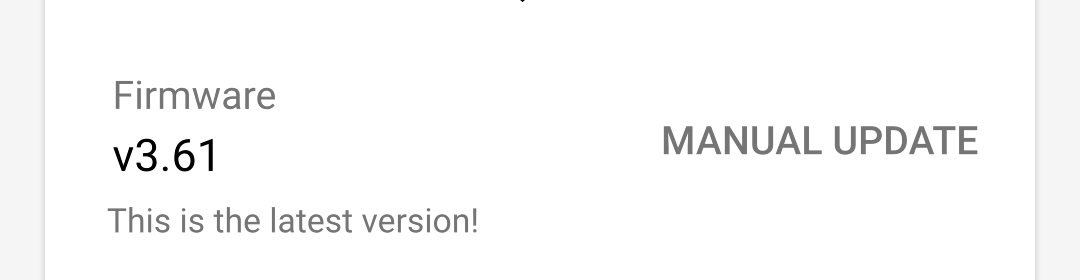

Confirme que la versión de firmware del cargador admite la función de lectura instantánea:
Si la versión de firmware actual es v3.61 o posterior, vaya al paso 8.
Si la versión de firmware actual es anterior a v3.61, haga una actualización a la última versión de firmware y repita todo el proceso. Véase la sección “Configuración > Actualización de firmware” para más información.

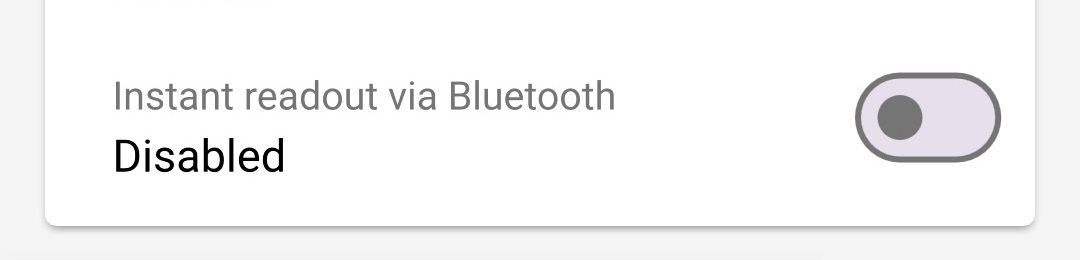

Accione el interruptor Lectura instantánea por Bluetooth para habilitar la función de lectura instantánea.

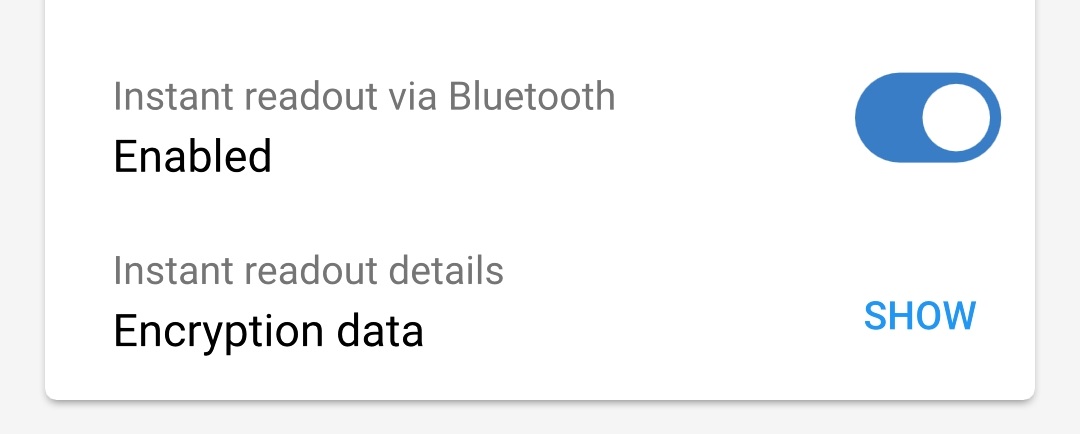

Cuando la lectura instantánea está habilitada, el campo de detalles de la lectura instantánea aparece debajo del campo Lectura instantánea por Bluetooth.
Si se necesitan los datos de cifrado de la lectura instantánea (dirección MAC y clave de cifrado), seleccione MOSTRAR en el campo de detalles de la Lectura instantánea para abrir el cuadro de diálogo de datos de cifrado de lectura instantánea. Estos datos no son necesarios para la función de lectura instantánea normal a través de la aplicación VictronConnect. Solo son relevantes para la integración avanzada de los datos de lectura instantánea con dispositivos Bluetooth y software de terceros.
Cierre la sesión de Bluetooth actual saliendo a la página Local de la Lista de dispositivos de VictronConnect.

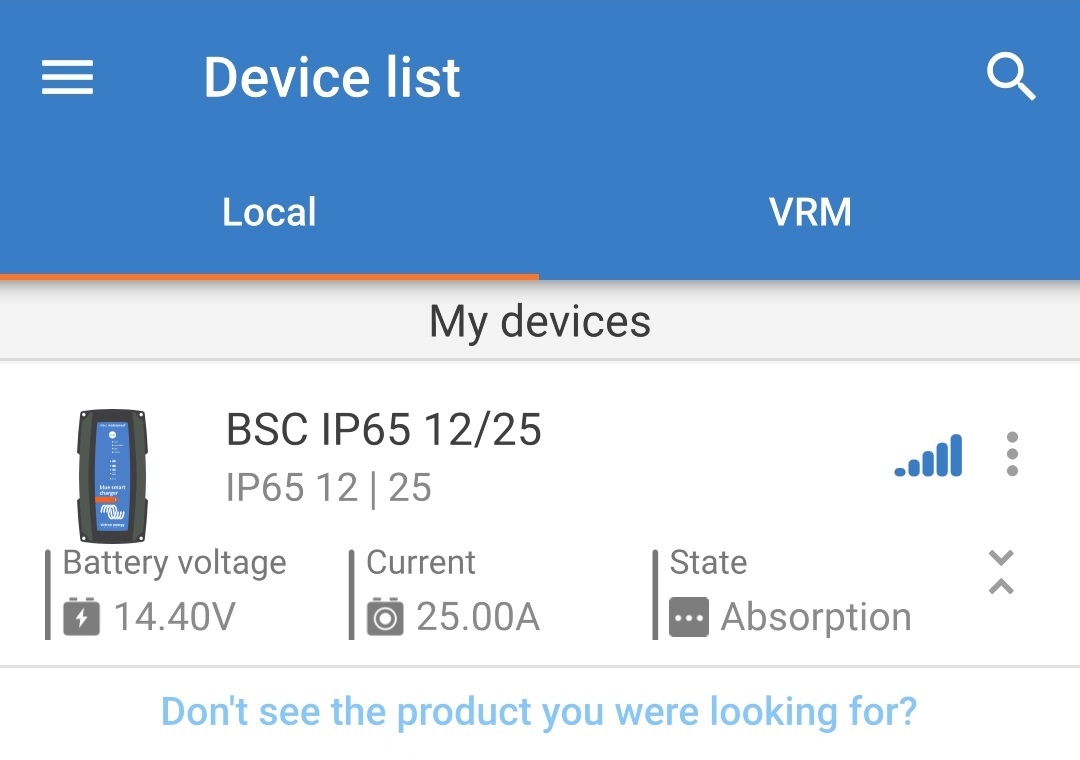

Se ha habilitado la lectura instantánea. Se pueden mostrar u ocultar descripciones de datos y datos adicionales (si están disponibles) con el icono de flechas opuestas (situado a la derecha de los datos instantáneos).
