Вироби лінійки Blue Smart IP22 Charger призначені для стаціонарного встановлення за допомогою монтажних виступів, передбачених на опорній поверхні зарядного пристрою.
Перед встановленням, з метою визначення найбільш придатного й безпечного місця встановлення, слід розглянути такі аспекти:
Встановіть зарядний пристрій у місці з достатньою природною циркуляцією повітря/вентиляцією; у разі обмеженого потоку повітря розгляньте можливість встановлення додаткового охолоджувального вентилятора.
Навколо зарядного пристрою має бути достатній вільний простір; рекомендується забезпечити зазор не менш ніж 100 мм зверху і знизу пристрою.
Встановіть зарядний пристрій на основу з негорючого матеріалу й переконайтесь, що поблизу немає чутливих до нагрівання предметів; зарядний пристрій може нагріватися під час нормальної роботи.
Встановіть зарядний пристрій у місці, захищеному від впливу факторів довкілля, таких як вода, підвищений рівень вологи та пилу, а також на достатній відстані від будь-яких легкозаймистих рідин або газів.
Не встановлюйте та не використовуйте зарядний пристрій безпосередньо над акумулятором на акумуляторі або в герметично замкненому акумуляторному відсіку; акумулятори можуть вивільняти вибухові гази.
Не накривайте зарядний пристрій і не ставте на нього інші предмети.
Встановіть Blue Smart IP22 Charger вертикально, клемами донизу; закріпіть відповідними гвинтами через монтажні отвори/прорізи.
Для кріплення пристрою використовуйте гвинти із циліндричною/фланцевою головкою (не використовуйте гвинти з потайною/конічною головкою), зовнішній діаметр яких добре відповідає розміру отворів/пазів у фланцях пристрою (макс. зовнішній діаметр гвинта ~4 мм).
Для полегшення встановлення рекомендується нещільно «навісити» пристрій на 2 нижніх гвинти (залишивши головки гвинтів на відстані ~3 мм від поверхні), потім додати 2 верхні гвинти, після чого надійно затягнути всі 4 гвинти.
Не затягуйте кріпильні гвинти з надмірним зусиллям (оскільки кріпильні фланці зроблені з пластику) і слідкуйте за тим, щоб не пошкодити кабель живлення змінного струму під час затягування нижнього лівого кріпильного гвинта (оскільки кабель живлення змінного струму розташований безпосередньо над цим гвинтом).
Монтажні розміри показані на кресленні нижче:

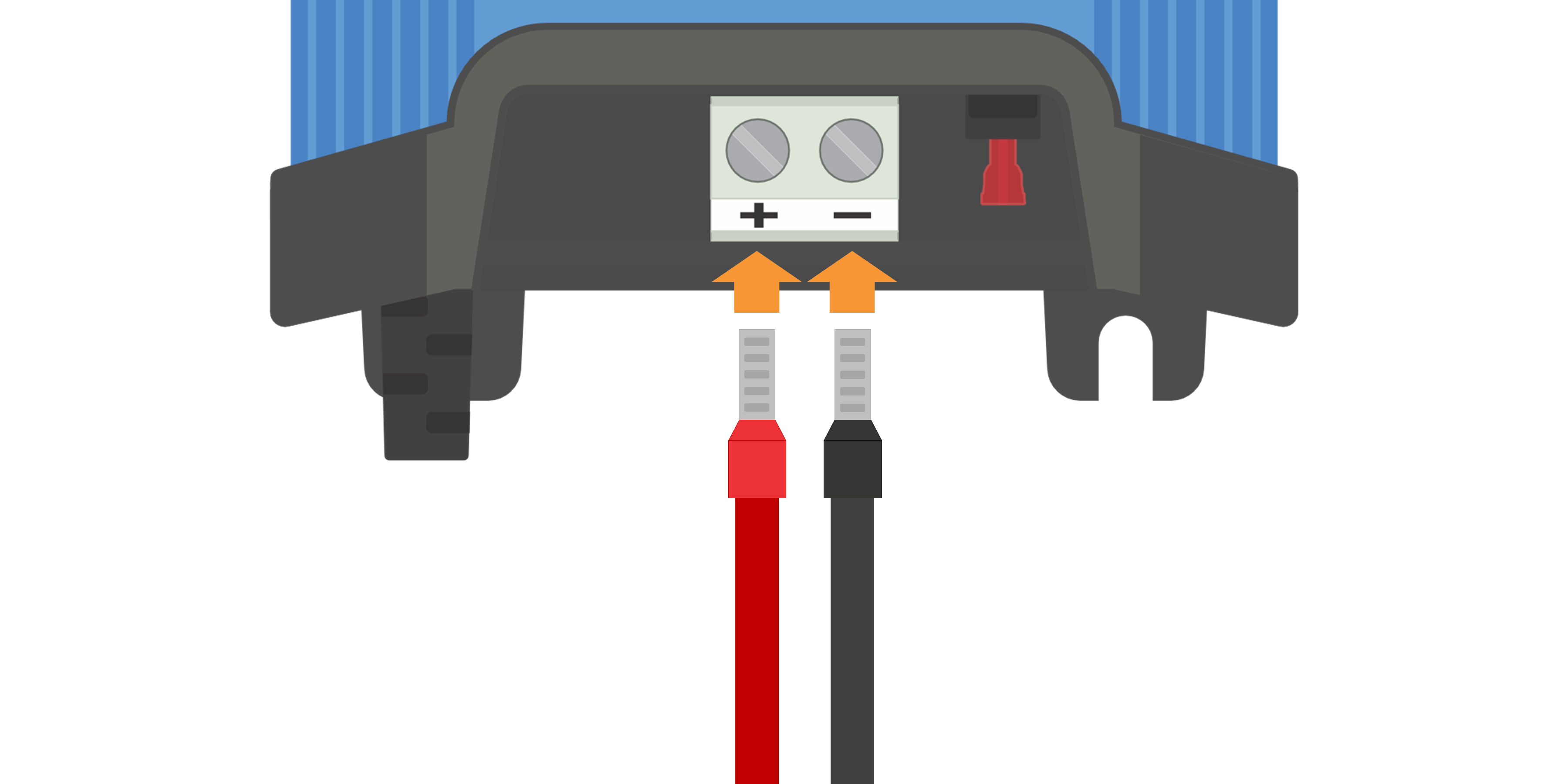

Під’єднайте придатний кабель постійного струму до клем BATTERY (АКУМУЛЯТОР) зарядного пристрою Blue Smart IP22 Charger.

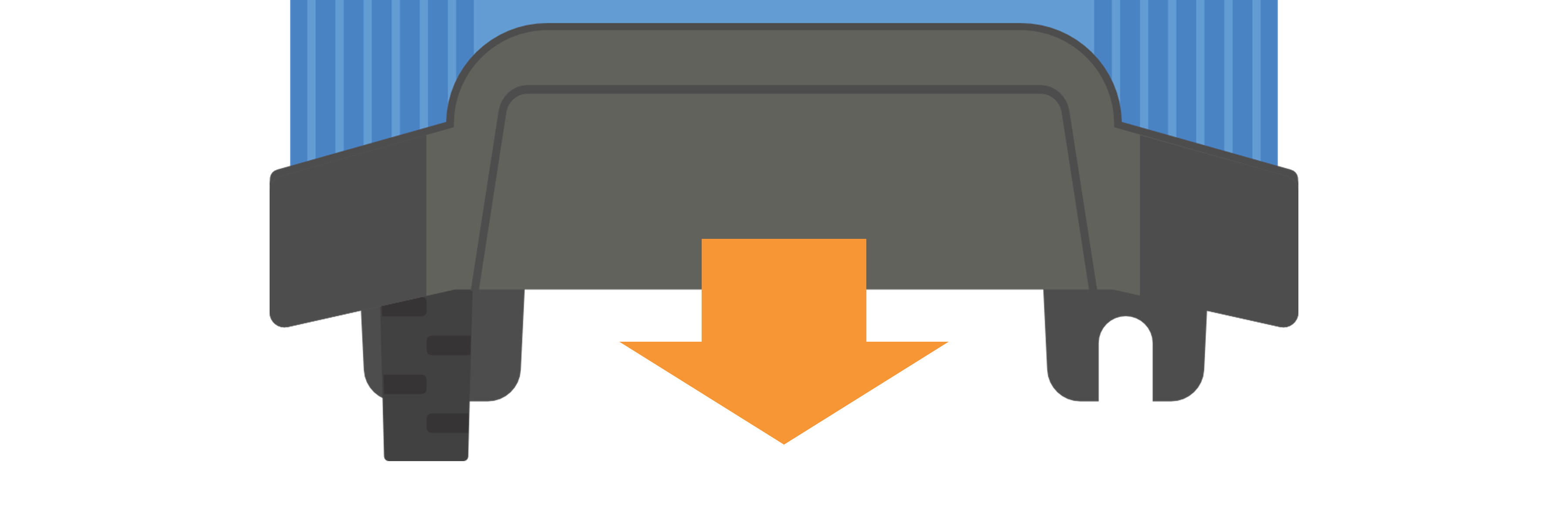

Зніміть клемну кришку, обережно посунувши її в напрямку назовні.
Підготуйте гнучкий багатожильний мідний кабель постійного струму з достатнім перерізом; додаткова інформація наведена в розділі «Встановлення > Монтаж електропроводки > Кабель постійного струму».
Під’єднайте плюсовий кабель постійного струму (із червоною ізоляцією) до плюсової (+) клеми, а мінусовий кабель постійного струму (із чорною ізоляцією) до мінусової (-) клеми; переконайтесь, що кабелі під’єднані з дотриманням правильної полярності.

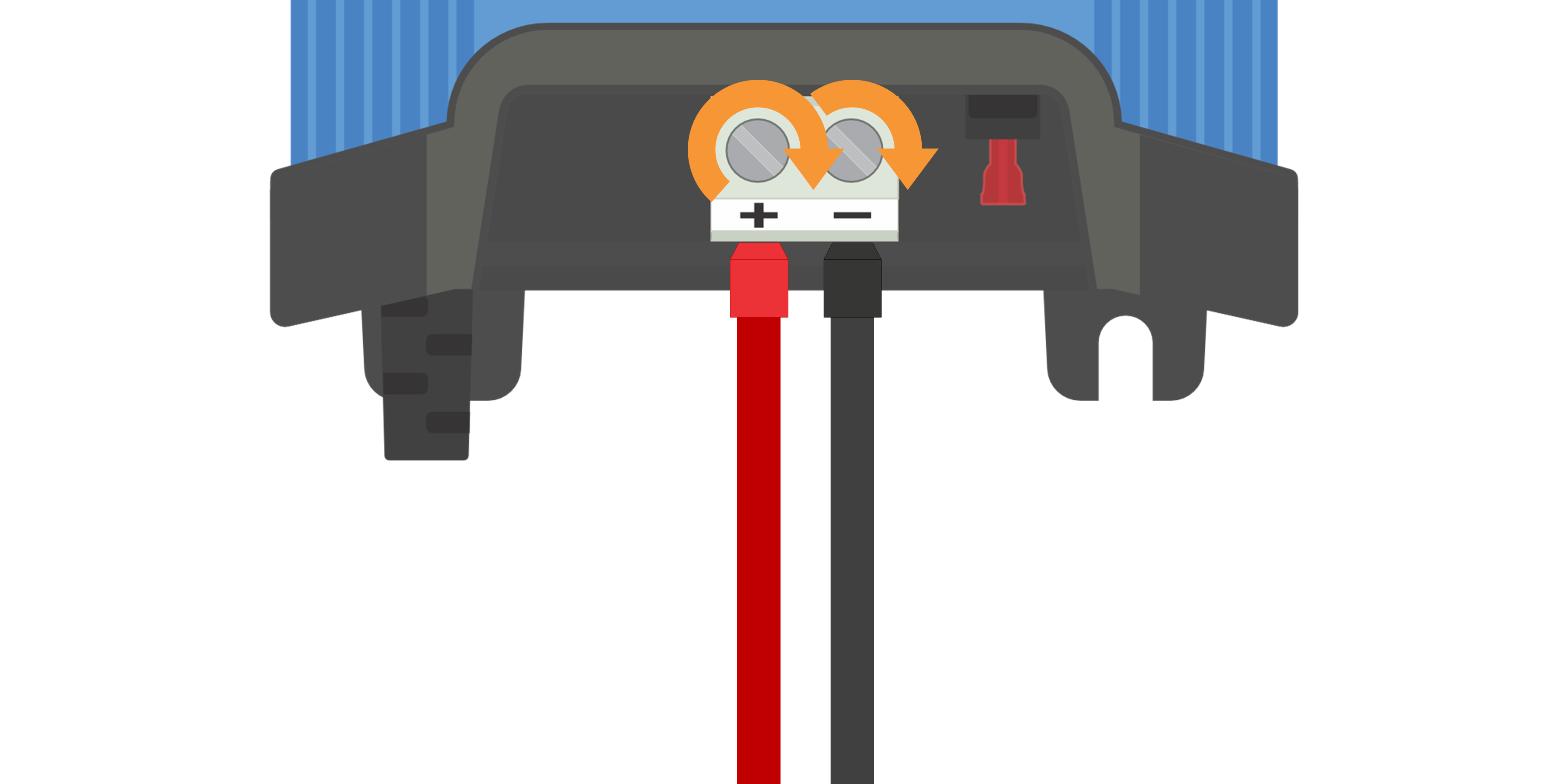

Затягніть гвинти клем із моментом 2,4 Нм, використовуючи відповідний динамометричний ключ і насадку для викрутки, а потім встановіть на місце клемну кришку.

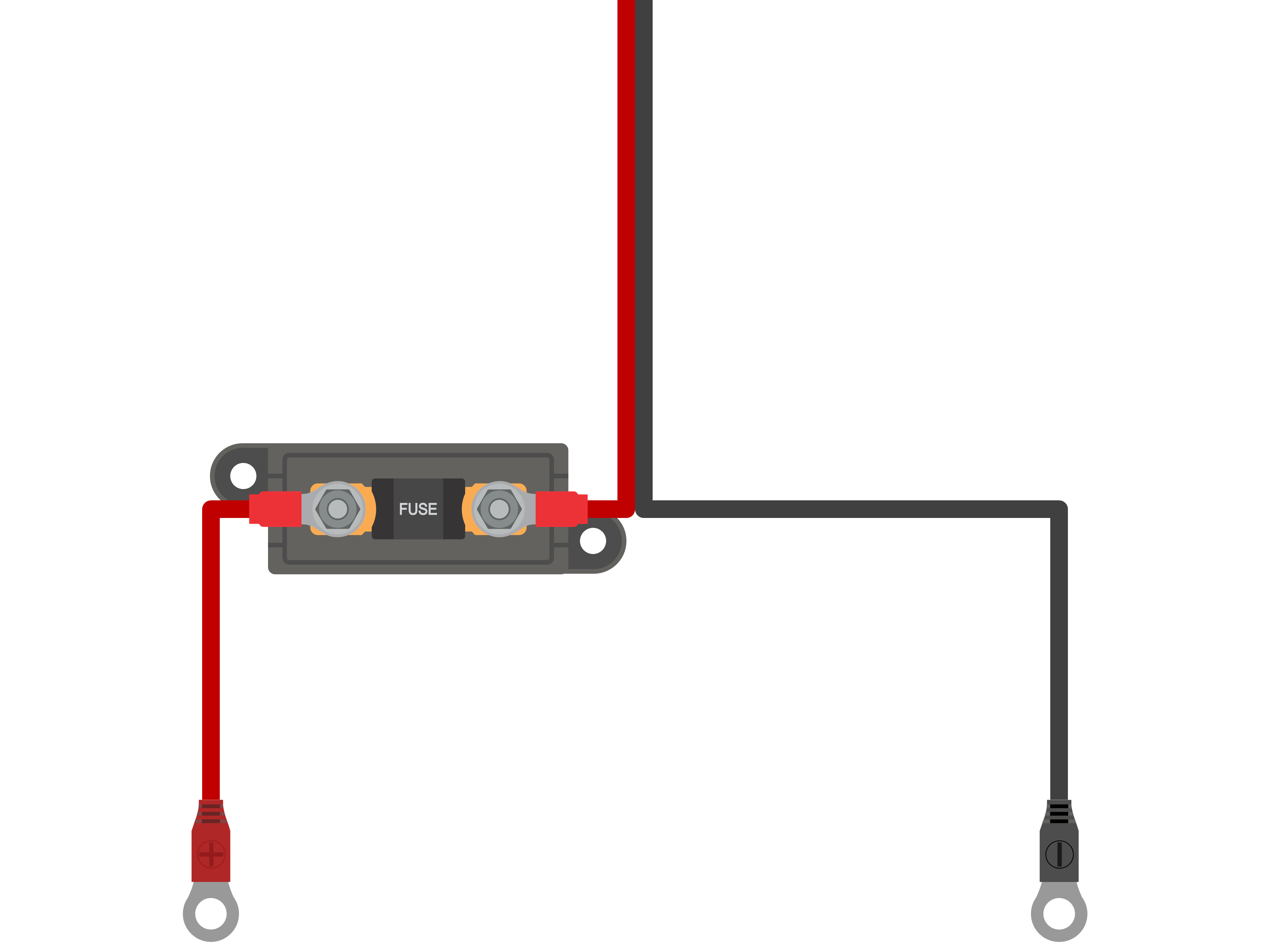

Встановіть у лінію постійного струму між пристроєм Blue Smart IP22 Charger і акумулятором/акумуляторами (якомога ближче до акумулятора/акумуляторів) запобіжник або автоматичний вимикач із відповідним номінальним струмом; додаткова інформація наведена в розділі «Встановлення > Монтаж електропроводки > Захист від перевантаження за струмом».

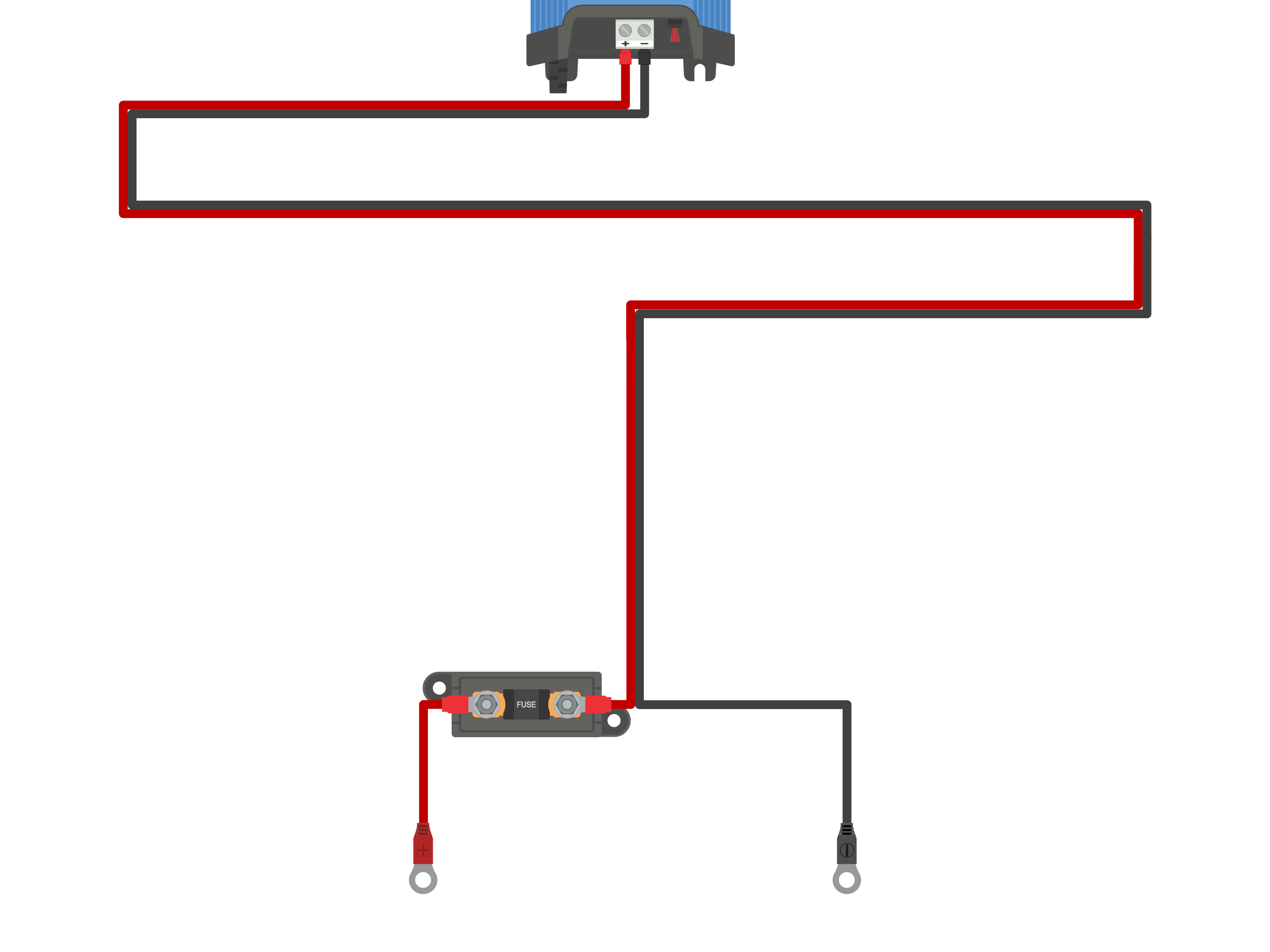

Під’єднайте кабель постійного струму до акумулятора/акумуляторів або розподільної шини системи постійного струму; дотримуйтесь інструкцій, що стосуються вашого типу встановлення.
У разі стаціонарної системи або заряджання акумулятора з демонтажем із транспортного засобу/обладнання:
Перед від’єднанням будь-якого кабелю від акумулятора/розподільної шини системи постійного струму та під’єднанням зарядного пристрою до клем акумулятора/розподільної шини системи постійного струму переконайтесь, що система постійного струму повністю вимкнена (усі навантаження постійного струму та джерела живлення вимкнені/від’єднані).
Під’єднайте плюсовий кабель постійного струму (із червоною ізоляцією) до плюсової (+) клеми, а мінусовий кабель постійного струму (із чорною ізоляцією) до мінусової (-) клеми; переконайтесь, що кабелі під’єднані з дотриманням правильної полярності.
Затягніть усі елементи кріплення електропроводки з дотриманням зазначеного виробником моменту затягування, використовуючи відповідний динамометричний ключ і головку/насадку для викрутки.

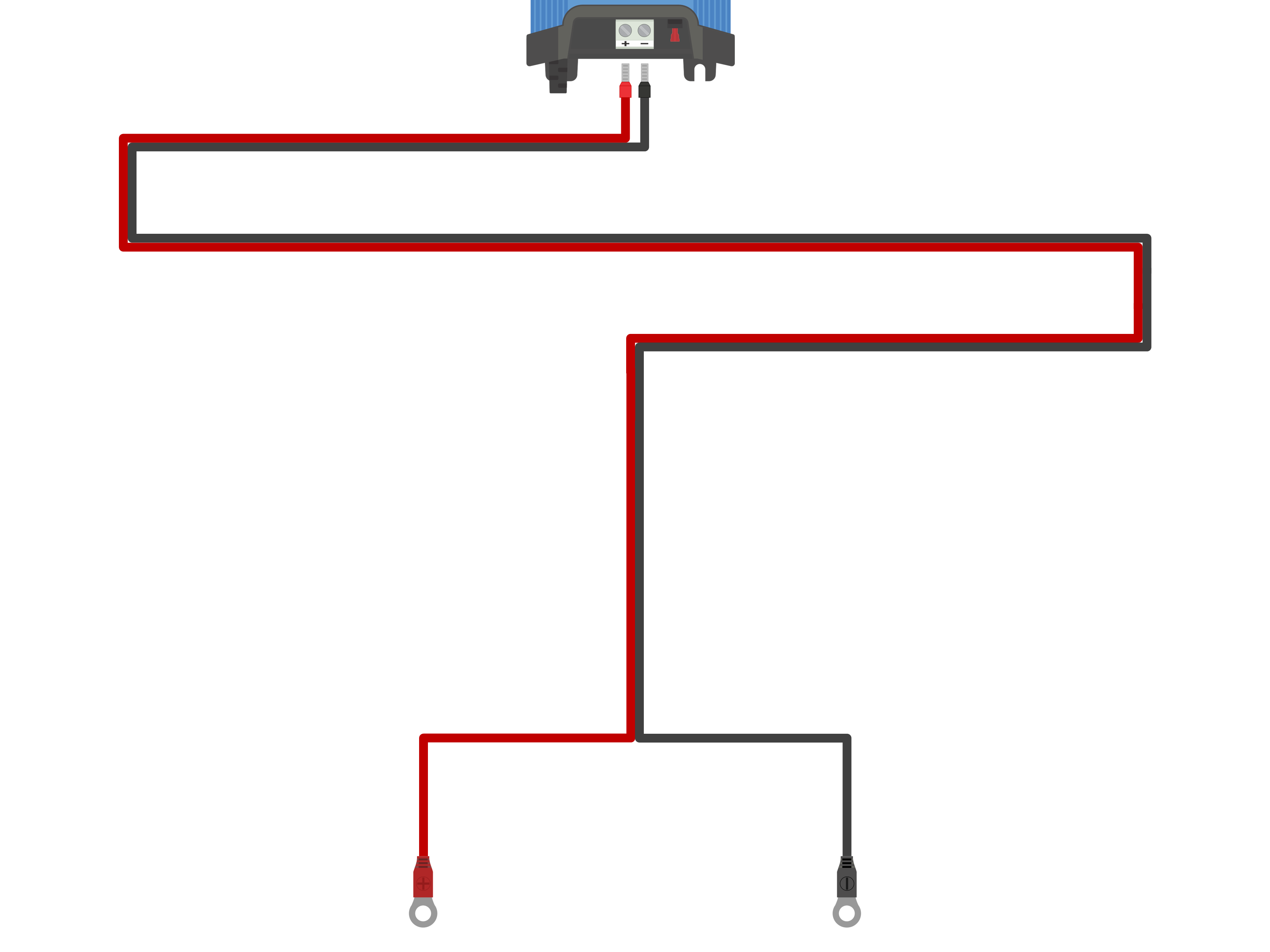

У разі тимчасового встановлення для заряджання акумулятора на автомобілі, у якому до шасі під’єднаний мінусовий (-) полюс акумулятора (традиційна система):
Спершу під’єднайте плюсовий кабель постійного струму/затискач акумулятора (із червоною ізоляцією) безпосередньо до плюсової (+) клеми акумулятора.
Потім під’єднайте мінусовий кабель постійного струму/затискач акумулятора (із чорною ізоляцією) до придатної точки заземлення на шасі автомобіля (а не безпосередньо до мінусової клеми акумулятора).
Під час від’єднання зарядного пристрою, від’єднуйте кабелі постійного струму/затискачі акумулятора в порядку, зворотному до під’єднання.
У разі тимчасового встановлення для заряджання акумулятора на автомобілі, у якому до шасі під’єднаний плюсовий (+) полюс акумулятора (нестандартна система):
Спершу під’єднайте мінусовий кабель постійного струму/затискач акумулятора (із чорною ізоляцією) безпосередньо до мінусової (-) клеми акумулятора.
Потім під’єднайте плюсовий кабель постійного струму/затискач акумулятора (із червоною ізоляцією) до придатної точки заземлення на шасі автомобіля (а не безпосередньо до плюсової клеми акумулятора).
Під час від’єднання зарядного пристрою, від’єднуйте кабелі постійного струму/затискачі акумулятора в порядку, зворотному до під’єднання.
Під’єднайте кабель живлення змінного струму пристрою Blue Smart IP22 Charger до розетки; після невеликої затримки загоряться світлодіоди, що вказують на поточний режим і етап заряджання.
Примітка
У розділі «Встановлення > Схеми» для довідки наведені приклади електричних схем для більшості типових систем.
Пристрої лінійки Blue Smart IP22 Charger оснащені клемами з гвинтовими затискачами для під’єднання кабелю постійного струму (кабель не входить у комплект постачання і надається монтажною організацією).
Для забезпечення надійної роботи важливо вибрати високоякісний гнучкий кабель постійного струму, який підходить для конкретної моделі зарядного пристрою і вашої системи заряджання в цілому. Вибираючи кабель постійного струму, враховуйте такі аспекти:
Переріз/калібр кабелю
Площа поперечного перерізу провідника є пропорційною питомому опору кабелю та впливає на кількість тепла, що виділяється на одиницю довжини, і на падіння напруги на загальній довжині кабелю.
Допустиме навантаження за струмом
Допустиме навантаження за струмом — це максимальний струм, який може пропускати кабель певного перерізу/калібру в певному середовищі встановлення без перевищення граничної температури ізоляції кабелю; отже, допустиме навантаження за струмом залежить від перерізу/калібру кабелю, середовища встановлення та допустимої температури ізоляції.
Щоб запобігти перегріванню кабелю постійного струму та/або периферійного обладнання, максимальний номінальний струм кабелю вибраного розміру/калібру (з врахуванням можливого зниження номінальних характеристик через умови встановлення) має перевищувати максимальний нормальний робочий струм, а також номінальний струм встановленого запобіжника або автоматичного вимикача (у разі перевантаження за струмом).
Відсоткове падіння напруги
Відсоткове падіння напруги — це максимальна втрата напруги відносно номінальної робочої напруги на загальній довжині кабелю, виражена у відсотках; отже, відсоткове падіння напруги залежить від перерізу/калібру кабелю, загальної довжини кабелю та номінальної робочої напруги.
Для уникнення надмірних втрат електроенергії та експлуатаційних проблем через високе падіння напруги, спроєктуйте систему з мінімальною можливою довжиною кабелю постійного струму та виберіть кабель із перерізом/калібром, що забезпечує падіння напруги не більш ніж 3 % (за максимального нормального робочого струму).
Провідник
Матеріал і характеристики провідника впливають на питомий опір кабелю (і тому на допустиме навантаження за струмом), опір, кількість тепла, що виділяється в місцях під’єднання, і загальну гнучкість кабелю.
Матеріал і структура провідника
Використовуйте високоякісний гнучкий кабель постійного струму з багатожильними провідниками з безкисневої міді.
Діаметр жили
Діаметр жили впливає на площу контакту і, відповідно, на опір у місцях під’єднання; великий опір у з’єднаннях спричиняє вивільнення значної кількості тепла під час роботи під навантаженням і може призвести до сильного перегрівання.
Для отримання максимальної площі контакту на з’єднаннях і запобігання перегріванню в місцях під’єднання кабелю (та поруч із ними), діаметр кожної окремої мідної жили не має перевищувати 0,4 мм (0,016 дюйма) або перетин 0,125 мм² (AWG26).
Клас гнучкості
Для полегшення прокладання кабелю із забезпеченням зручного радіусу вигину та запобігання пошкодженню кабелю та/або периферійного обладнання через надмірне зусилля/механічне напруження в місцях під’єднання та/або циклічну втому, використовуйте високоякісний гнучкий силовий кабель постійного струму з класом гнучкості 5 «гнучкі мідні провідники» або 6 «надгнучкі мідні провідники».
Ізоляція
Матеріал і технічні характеристики ізоляції впливають на максимальну допустиму температуру/температурний клас (і тому на допустиме навантаження за струмом) і максимальну витримувану напругу ізоляції/клас ізоляції кабелю.
Температурний клас
Температурний клас (допустима температура) ізоляції впливає на допустиме навантаження за струмом; не допускайте перевищення допустимої температури та враховуйте такі фактори: а) максимальна температура довкілля, б) умови встановлення (умови розсіювання тепла) і в) підвищення температури через тепло, що виділяється кабелем під час протікання струму, що дорівнює номінальному струму запобіжника або автоматичного вимикача.
Щоб запобігти перегріву ізоляції кабелю, використовуйте високоякісний гнучкий кабель постійного струму з допустимою температурою ізоляції не менш ніж 90 °C/194 °F (рекомендується 105 °C/221 °F) або відповідно до умов встановлення.
Допустима напруга ізоляції
Щоб забезпечити надійну електричну ізоляцію та загальну безпеку, використовуйте високоякісний гнучкий кабель постійного струму з допустимою напругою ізоляції, яка перевищує максимальну робочу напругу системи; високоякісний гнучкий кабель постійного струму зазвичай має допустиму напругу ізоляції 0,6/1 кВ.
У таблиці нижче наведені рекомендовані значення мінімального перерізу/калібру кабелю постійного струму для кожної моделі Blue Smart IP22 Charger залежно від довжини кабелю, що використовується:
Примітка
Довжина кабелю постійного струму зазначена для кабелю між зарядним пристроєм і акумулятором «в один бік». Для розрахунку падіння напруги використовуйте подвійну довжину, тобто загальну довжину ланцюга (довжина плюсового й мінусового кабелів).
Для певних комбінацій зазначено «Не рекомендовано», оскільки падіння напруги буде надмірним навіть у разі використання кабелю постійного струму з найбільшим доступним перерізом; крім великих втрат потужності, надмірне падіння напруги може спричинити порушення нормального процесу заряджання.
Наведені вище рекомендовані значення перерізу/калібру кабелю постійного струму зазначені для таких умов: кабель із температурним класом ізоляції не менш ніж 90 °C (194 °F), відкритий монтаж, температура довкілля 30 °C (86 °F), відсутність джгутів і переплетення з іншими кабелями та падіння напруги не більш ніж 3 %; ці рекомендації мають загальний характер і не враховують особливостей усіх варіантів встановлення та/або типів кабелів. Доручіть вибір кабелю для специфічних та/або складних систем сертифікованому монтажнику.
Для забезпечення надійності й безпечної експлуатації рекомендується встановити в лінію постійного струму між пристроєм Blue Smart IP22 Charger і акумулятором/акумуляторами (якомога ближче до акумулятора/акумуляторів) запобіжник або автоматичний вимикач із відповідним номінальним струмом; це особливо важливо для стаціонарних систем.
Основним призначенням запобіжника або автоматичного вимикача біля акумулятора/акумуляторів (джерела енергії) є захист кабелю та системи від перевантаження за струмом, наприклад, у разі короткого замикання в кабелі постійного струму. Запобіжник або автоматичний вимикач, встановлений у зарядному пристрої або біля нього, не зможе забезпечити захист від короткого замикання на незахищеній довжині кабелю.
Коли в кабелі постійного струму між акумулятором/акумуляторами й зарядним пристроєм стається коротке замикання, акумулятор/акумулятори здатні навести надзвичайно високий струм у кабелі постійного струму, що може призвести до сильного перегрівання кабелю та виникнення пожежі, якщо акумулятор/акумулятори (джерело енергії) не будуть негайно від’єднані за допомогою відповідного запобіжника або автоматичного вимикача.
У таблиці нижче наведені рекомендовані значення номінального струму запобіжника/автоматичного вимикача для різних моделей зарядного пристрою:
Примітка
Наведені вище рекомендовані значення номінального струму запобіжника/автоматичного вимикача зазначені для таких умов: мінімальне значення — 75 % від максимального нормального робочого струму, максимальне значення — максимальне допустиме навантаження за струмом для кабелю постійного струму відповідного перерізу/калібру; ці рекомендації мають загальний характер і не враховують особливостей усіх варіантів встановлення та/або типів запобіжників/автоматичних вимикачів. Доручіть вибір запобіжника/автоматичного вимикача для специфічних та/або складних систем сертифікованому монтажнику.

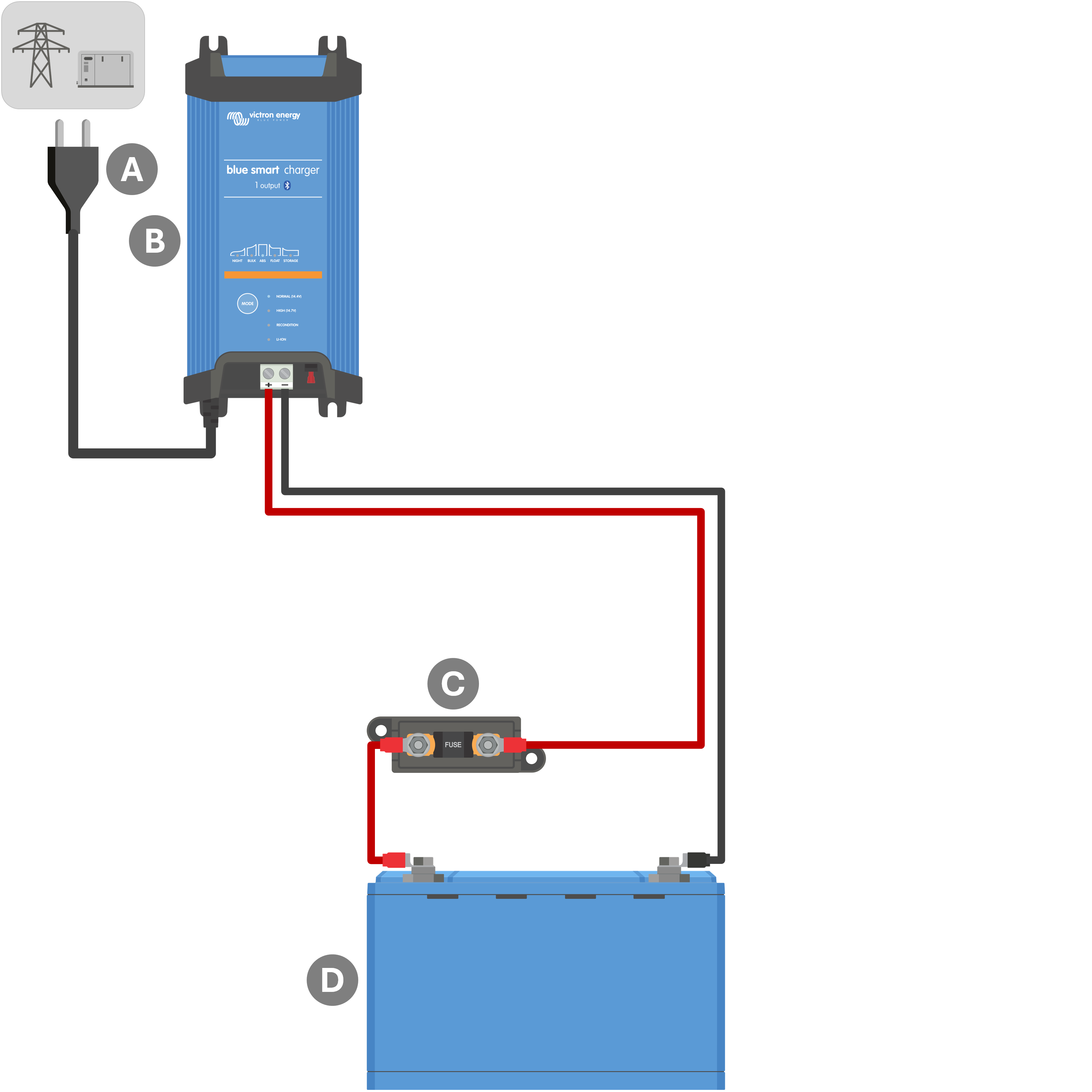

На рисунку нижче наведена схема під’єднання пристрою Blue Smart IP22 Charger з 1 (одним) виходом до одного акумулятора / блока акумуляторів:
Поз. | Опис |
|---|---|
A | Джерело живлення змінного струму (електромережа, генератор або інвертор) |
B | Blue Smart IP22 Charger (модель з 1 виходом) |
C | Запобіжник / автоматичний вимикач (встановлений якомога ближче до акумулятора) |
D | Акумулятор / блок акумуляторів |

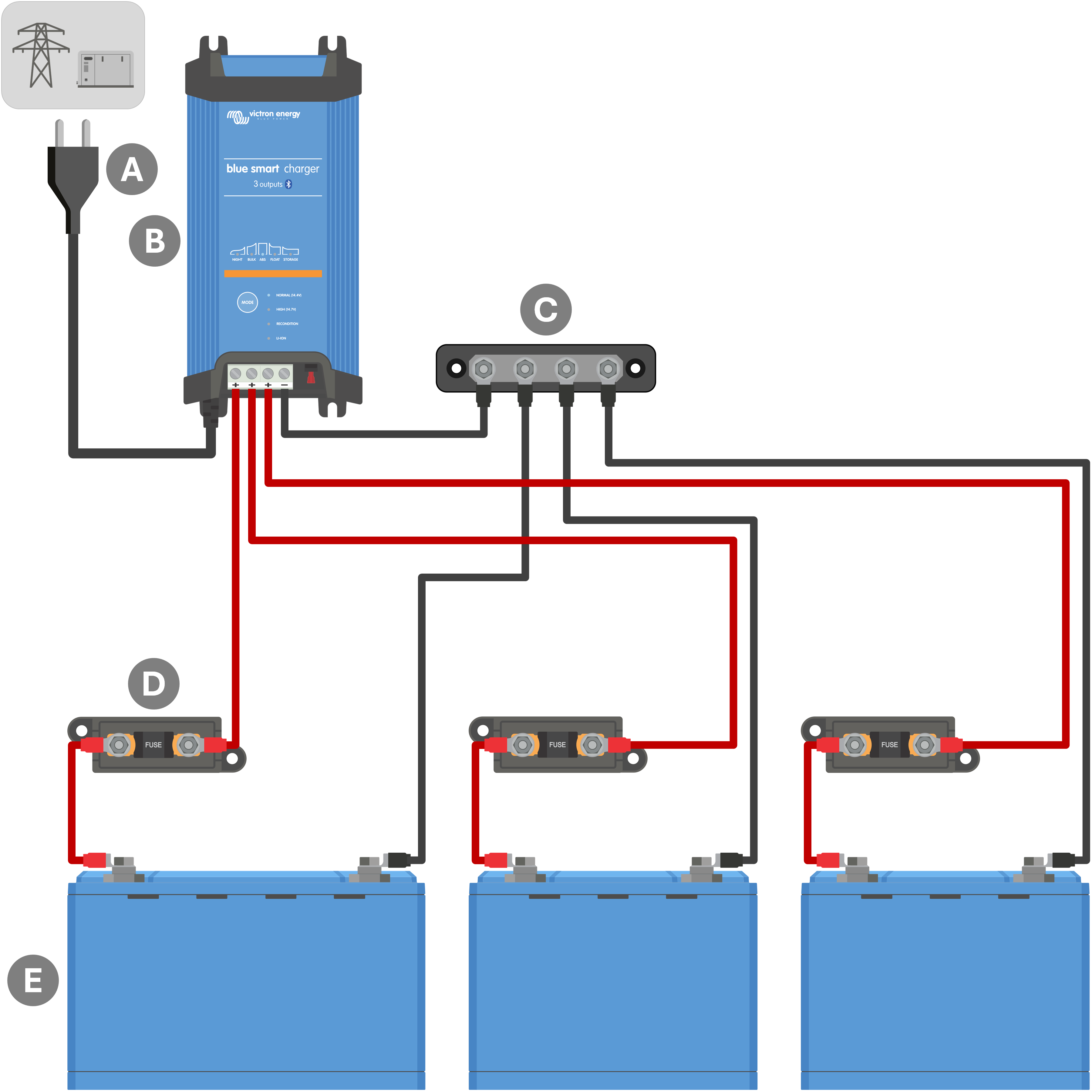

На рисунку нижче наведена схема під’єднання пристрою Blue Smart IP22 Charger з кількома (3-ма) виходами до кількох окремих акумуляторів / блоків акумуляторів:
Поз. | Опис |
|---|---|
A | Джерело живлення змінного струму (електромережа, генератор або інвертор) |
B | Blue Smart IP22 Charger (модель із 3-ма виходами) |
C | Мінусова шина постійного струму |
D | Запобіжники / автоматичні вимикачі ×3 (встановлені якомога ближче до акумуляторів) |
E | Акумулятори / блоки акумуляторів ×3 (будь-яка комбінація з 1, 2 або 3 акумуляторів) |

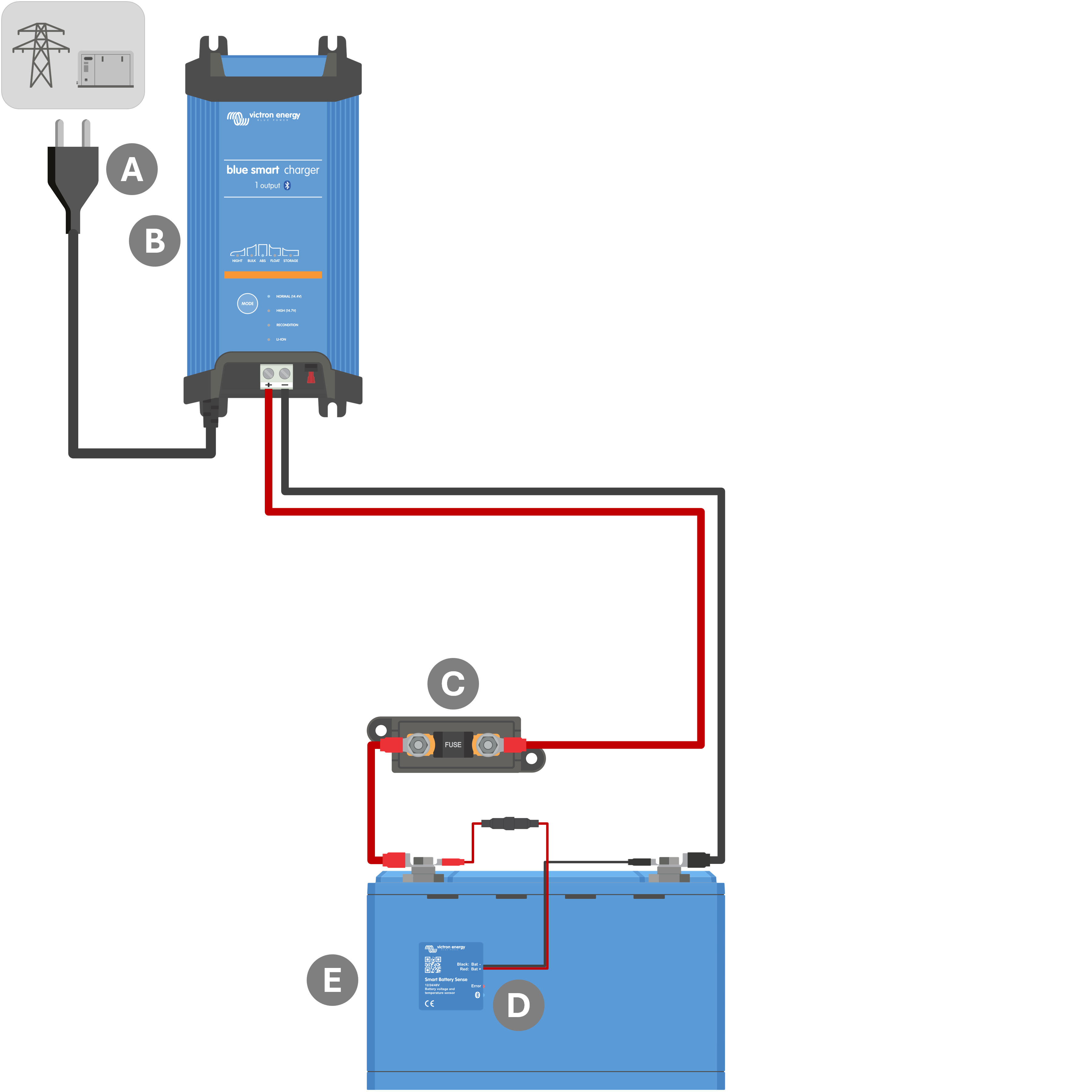

На рисунку нижче наведена схема під’єднання пристрою Blue Smart IP22 Charger (модель з 1 виходом) до одного акумулятора / блока акумуляторів, з використанням у системі датчика Smart Battery Sense:
Поз. | Опис |
|---|---|
A | Джерело живлення змінного струму (електромережа, генератор або інвертор) |
B | Blue Smart IP22 Charger (модель з 1 виходом) |
C | Запобіжник / автоматичний вимикач (встановлений якомога ближче до акумулятора) |
D | Датчик Smart Battery Sense |
E | Акумулятор / блок акумуляторів |
Примітка
Для забезпечення Bluetooth-з’єднання та зв’язку між пристроями необхідно налаштувати мережу VE.Smart між пристроєм Blue Smart IP22 Charger і датчиком Smart Battery Sense; додаткова інформація наведена в розділі «Розширена конфігурація > Робота в мережі VE.Smart».
На рисунку нижче наведена схема під’єднання пристрою Blue Smart IP22 Charger (модель із 3-ма виходами) до кількох окремих акумуляторів / блоків акумуляторів, з використанням у системі датчика Smart Battery Sense:
Поз. | Опис |
|---|---|
A | Джерело живлення змінного струму (електромережа, генератор або інвертор) |
B | Blue Smart IP22 Charger (модель із 3-ма виходами) |
C | Мінусова шина постійного струму |
D | Запобіжники / автоматичні вимикачі ×3 (встановлені якомога ближче до акумуляторів) |
E | Датчик Smart Battery Sense |
F | Акумулятори / блоки акумуляторів ×3 (будь-яка комбінація з 1, 2 або 3 акумуляторів) |
Примітка
Для забезпечення Bluetooth-з’єднання та зв’язку між пристроями необхідно налаштувати мережу VE.Smart між пристроєм Blue Smart IP22 Charger і датчиком Smart Battery Sense; додаткова інформація наведена в розділі «Розширена конфігурація > Робота в мережі VE.Smart».
На рисунку нижче наведена схема під’єднання пристрою Blue Smart IP22 Charger (модель з 1 виходом) до одного акумулятора / блока акумуляторів, з використанням у системі монітора стану акумулятора SmartShunt або BMV:
Поз. | Опис |
|---|---|
A | Джерело живлення змінного струму (електромережа, генератор або інвертор) |
B | Blue Smart IP22 Charger (модель з 1 виходом) |
C | Запобіжник / автоматичний вимикач (встановлений якомога ближче до акумулятора) |
D | Монітор стану акумулятора SmartShunt або BMV (встановлений якомога ближче до акумулятора) |
E | Датчик температури та напруги (замовляються окремо, код замовлення: ASS000100000) |
F | Акумулятор / блок акумуляторів |
Примітка
Для забезпечення Bluetooth-з’єднання та зв’язку між пристроями необхідно налаштувати мережу VE.Smart між пристроєм Blue Smart IP22 Charger і монітором стану акумулятора SmartShunt або BMV; додаткова інформація наведена в розділі «Розширена конфігурація > Робота в мережі VE.Smart».

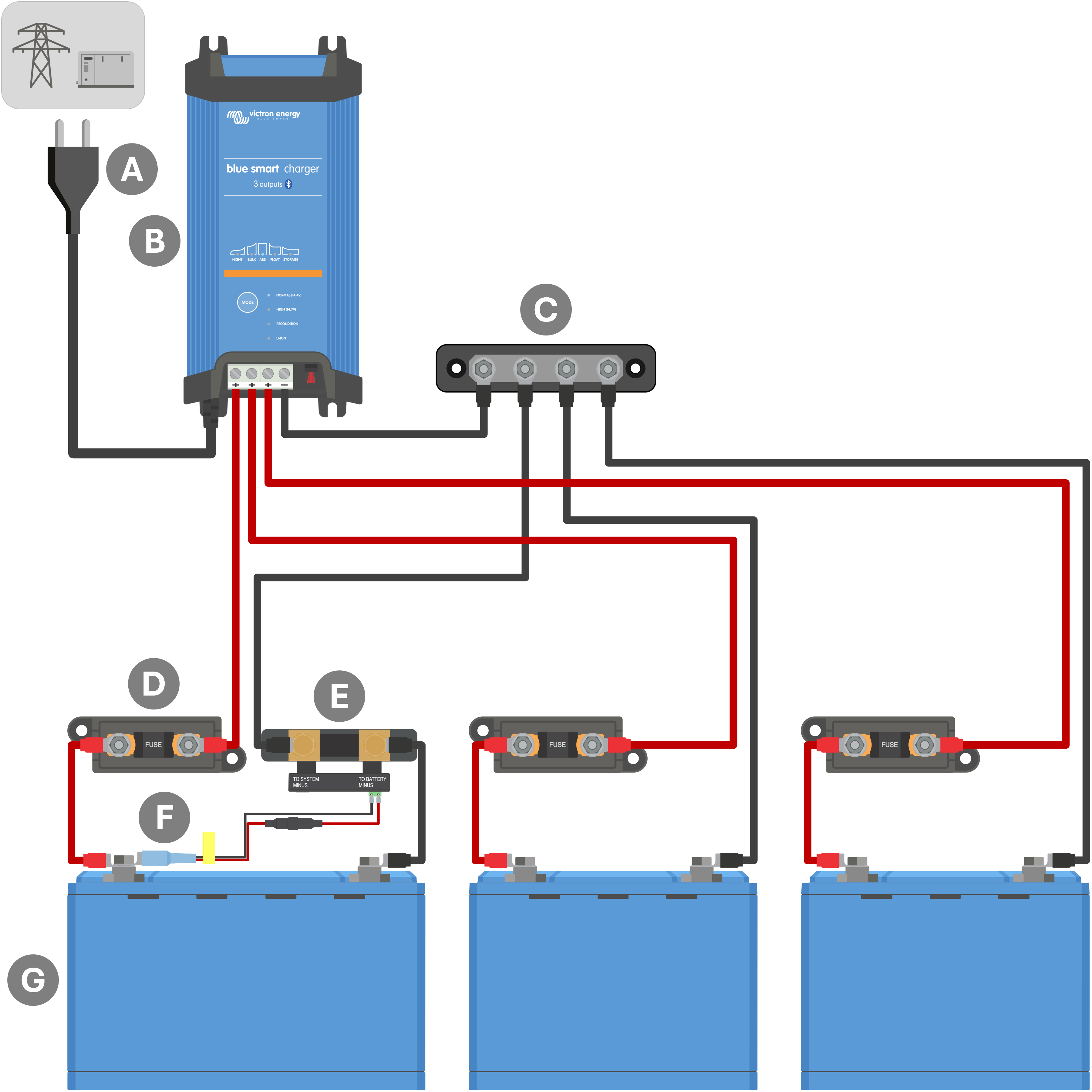

На рисунку нижче наведена схема під’єднання пристрою Blue Smart IP22 Charger (модель із 3-ма виходами) до кількох окремих акумуляторів / блоків акумуляторів, з використанням у системі монітора стану акумулятора SmartShunt або BMV:
Поз. | Опис |
|---|---|
A | Джерело живлення змінного струму (електромережа, генератор або інвертор) |
B | Blue Smart IP22 Charger (модель із 3-ма виходами) |
C | Мінусова шина постійного струму |
D | Запобіжники / автоматичні вимикачі ×3 (встановлені якомога ближче до акумуляторів) |
E | Монітор стану акумулятора SmartShunt або BMV (встановлений якомога ближче до акумулятора) |
F | Датчик температури та напруги (замовляються окремо, код замовлення: ASS000100000) |
G | Акумулятори / блоки акумуляторів ×3 (будь-яка комбінація з 1, 2 або 3 акумуляторів) |
Примітка
Для забезпечення Bluetooth-з’єднання та зв’язку між пристроями необхідно налаштувати мережу VE.Smart між пристроєм Blue Smart IP22 Charger і монітором стану акумулятора SmartShunt або BMV; додаткова інформація наведена в розділі «Розширена конфігурація > Робота в мережі VE.Smart».

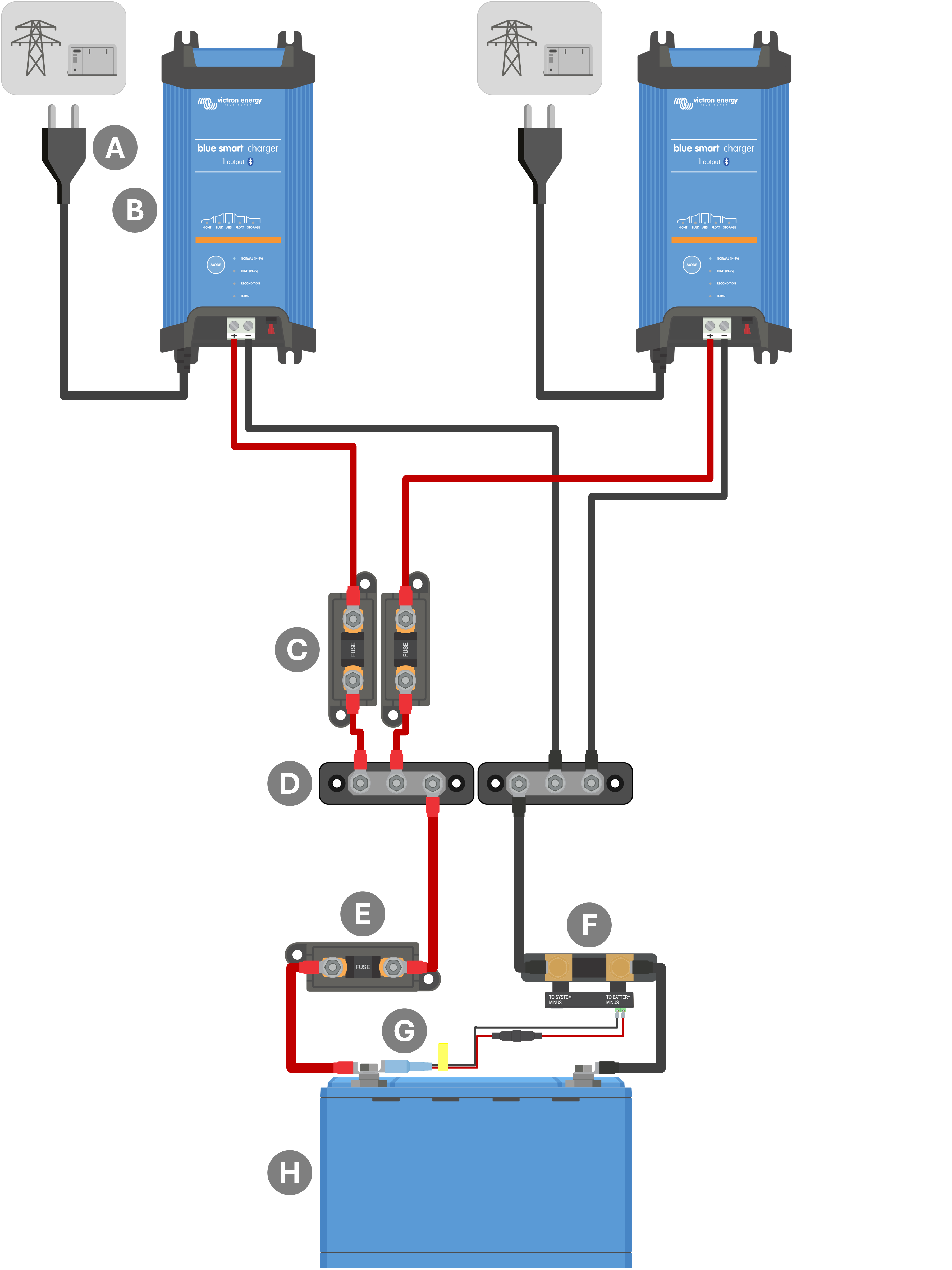

На рисунку нижче наведена схема під’єднання кількох паралельно з’єднаних пристроїв Blue Smart IP22 Charger до одного акумулятора / блока акумуляторів, з можливим використанням у системі монітора стану акумулятора SmartShunt або BMV:
Поз. | Опис |
|---|---|
A | Джерело живлення змінного струму ×2 (електромережа, генератор або інвертор) |
B | Blue Smart IP22 Chargers ×2 |
C | Запобіжники / автоматичні вимикачі ×2 (встановлені якомога ближче до плюсової шини постійного струму) |
D | Плюсова й мінусова шини постійного струму |
E | Запобіжник / автоматичний вимикач (встановлений якомога ближче до акумулятора) |
F | Монітор стану акумулятора SmartShunt або BMV (монітор SmartShunt/BMV є необов’язковим, встановіть якомога ближче до акумулятора) |
G | Датчик температури та напруги (замовляються окремо, код замовлення: ASS000100000) |
H | Акумулятор / блок акумуляторів |
Примітка
Для забезпечення Bluetooth-з’єднання та зв’язку між пристроями необхідно налаштувати мережу VE.Smart між усіма паралельно з’єднаними пристроями Blue Smart IP22 Charger (і додатковим монітором стану акумулятора SmartShunt або BMV, якщо використовується); додаткова інформація наведена в розділі «Розширена конфігурація > Робота в мережі VE.Smart».
