4. VictronConnect-installatie, instellingen en bediening

In deze sectie:

4.1. Instelling

De volgende stappen zijn noodzakelijk om met succes de SmartSolar MPPT RS aan te sluiten via Bluetooth en de VictronConnect-app:

Zorg ervoor dat Bluetooth ingeschakeld is op de SmartSolar MPPT RS. Bluetooth is standaard ingeschakeld.
Tip
Als Bluetooth eerder uitgeschakeld is, moet er verbinding gemaakt worden met de SmartSolar MPPT RS via een VE.Direct-naar-USB-interface en de VictronConnect-app om Bluetooth opnieuw in te schakelen.
Download en installeer de VictronConnect-app vanuit de App Store of Google Play.
Open de VictronConnect-app en blader door de lijst van apparaten voor de SmartSolar MPPT RS.

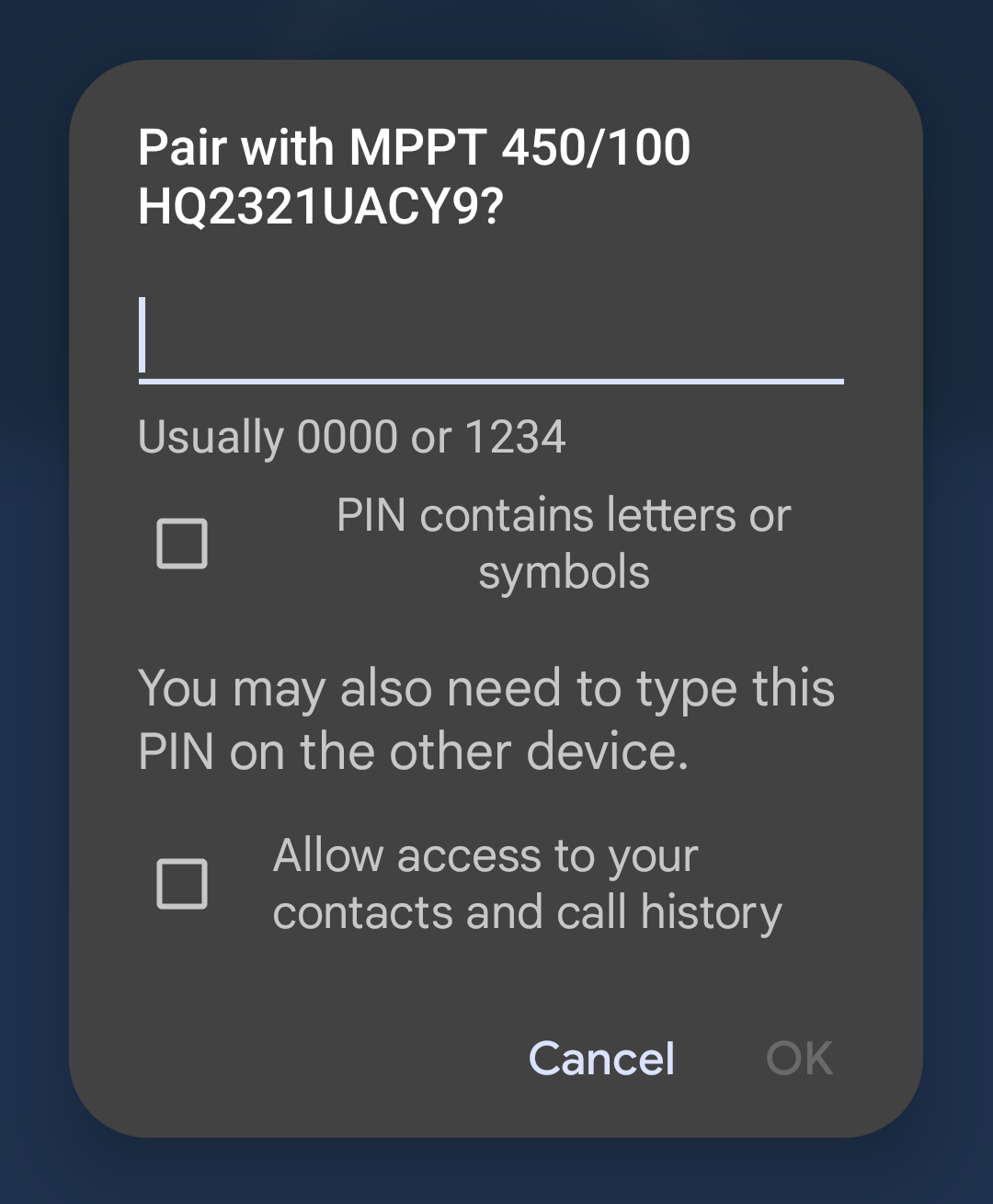

Tik er op om de koppelingsdialoog te starten. Voer de standaard koppelingscode in die 000000 is, of het is een uniek PIN-nummer, gedrukt op de serienummersticker van de SmartSolar MPPT RS.
Het wordt sterk aangeraden, als erom gevraagd wordt, om de standaard PIN te wijzigen naar een andere PIN code.
Als koppeling succesvol is, dan wordt de overzichtspagina weergegeven.

4.2. Overzichtspagina

De hoofdoverzichtspagina biedt in één oogopslag informatie over de SmartSolar MPPT RS. Het is verdeeld in drie tabbladen:

Status: Direct uitlezen van de basis status van de MPPT-lader.
Geschiedenis: Kijk tot de laatste 30 dagen va PV- en accugegevens.
Trends: Bekijk de huidige trendgegevens.

Statustabblad:

PV: Totaal PV-vermogen van alle trackers.
De details van elke tracker worden onder het totaal getoond, inclusief spanning, vermogen en stroom.
Accu: Toont de accuspanning, laadstroom en status.
Relais: Toont de status van de relaiscontacten, open of gesloten.
Als de relaismodus ingesteld staat op handmatig kan de Open- of Gesloten-status hier ook bestuurd worden.

Meer gedetailleerde statusinformatie:

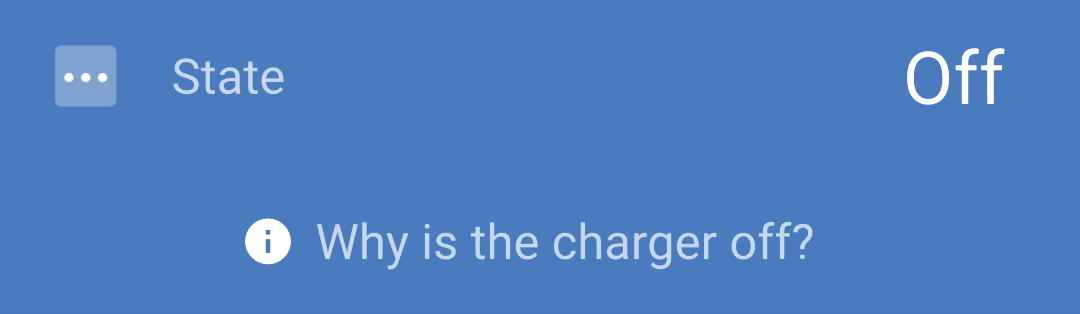

Indien de SmartSolar MPPT RS niet oplaadt, verschijnt een informatietip onder het ”Status" veld.

Tik op dit informatieveld om een popup-venster op te roepen dat meer informatie en wat tips voor problemen oplossen bezorgt.

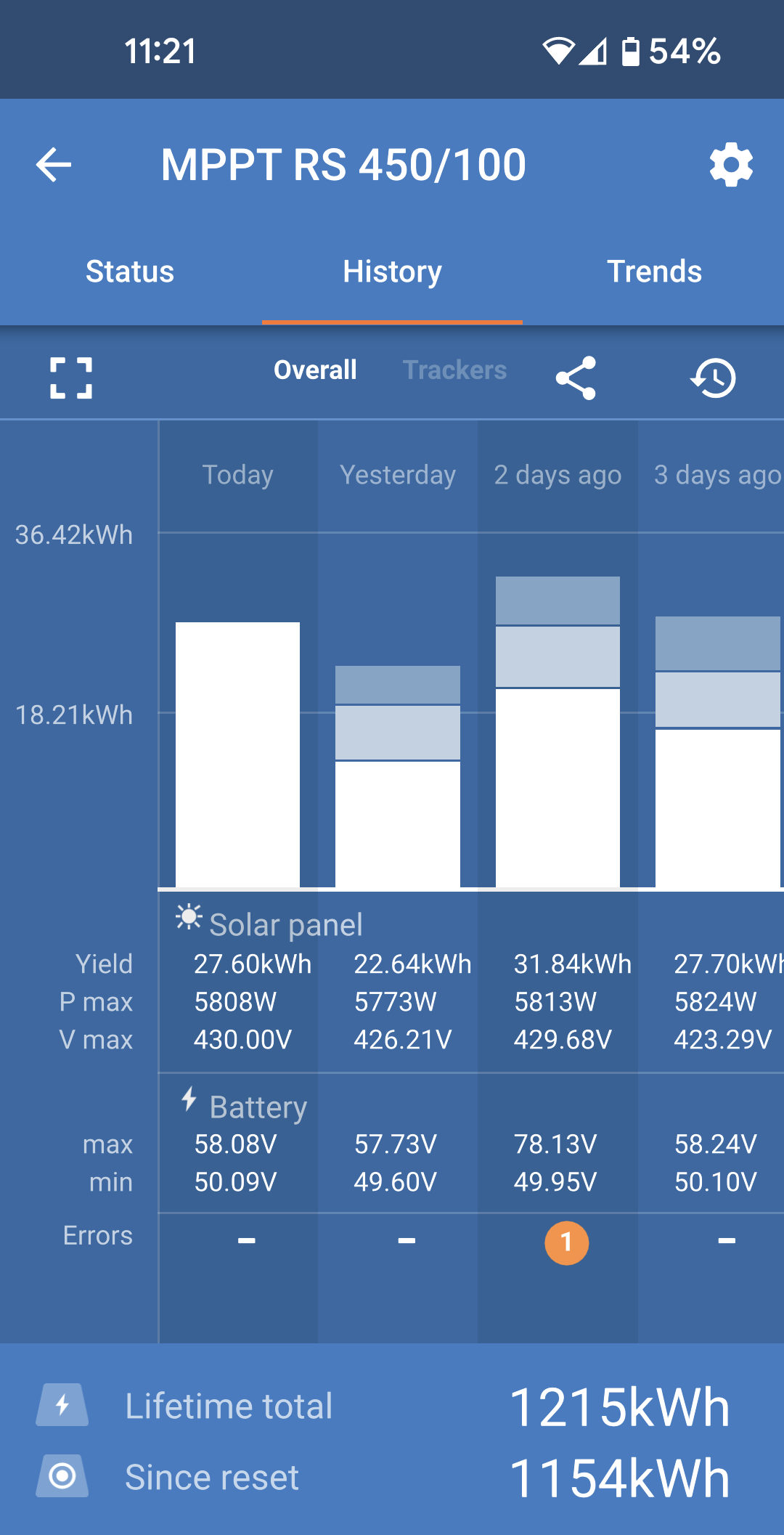

Geschiedenis tabblad:

Tot 30 dagen historische gegevens worden weergegeven.
Staafgrafieken tonen de PV-opbrengst in kWh. De gearceerde zones tonen de tijd gespendeerd in de verschillende laadfases.
De ”PV-paneel" zone registreert de totale PV-opbrengst in kWh, maximaal PV-vermogen en spanning.
Maximale en minimale accuspanningen worden opgeslagen in de ”Accu" sectie.
Als er die dag fouten zijn gemaakt, worden deze weergegeven met een oranje cirkel.
Levensduur totale energie geproduceerd door de aangesloten SmartSolar MPPT RS. De totalen kunnen gereset worden en dus houdt ”Sinds resetten" de opbrengst sinds de reset bij.
Om de grafiek te exporteren als een .csv kan er getikt worden op het driehoekige pictogram met drie punten boven de grafiek-zone. Er worden dan verschillende methodes aangereikt om de .csv te delen (bv. e-mail, WhatsApp enz.).

Tip

Tik op het gefragmenteerde vierkant pictogram bovenaan links van de grafiekzone om de grafiek te draaien. Hierdoor wordt een brede weergave van de grafiek getoond met meer dagen tegelijk.

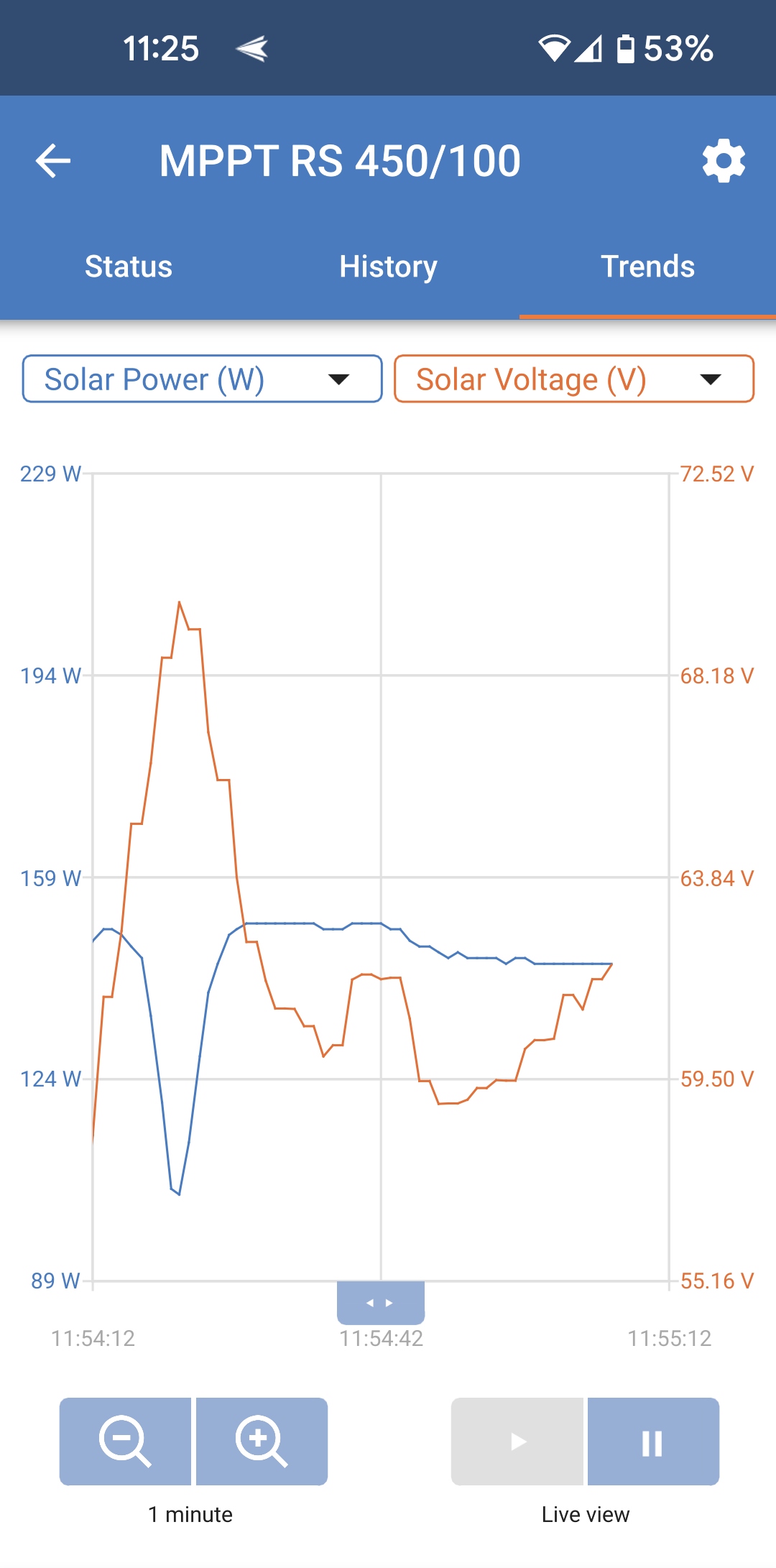

Trendstabblad:

Twee verschillende gegevenspunten kunnen geselecteerd worden via de uitklapmenu's, net boven de grafiek.
Een grafiek wordt weergegeven, in overeenstemming met de geselecteerde parameters.

4.3. Instellingenpagina

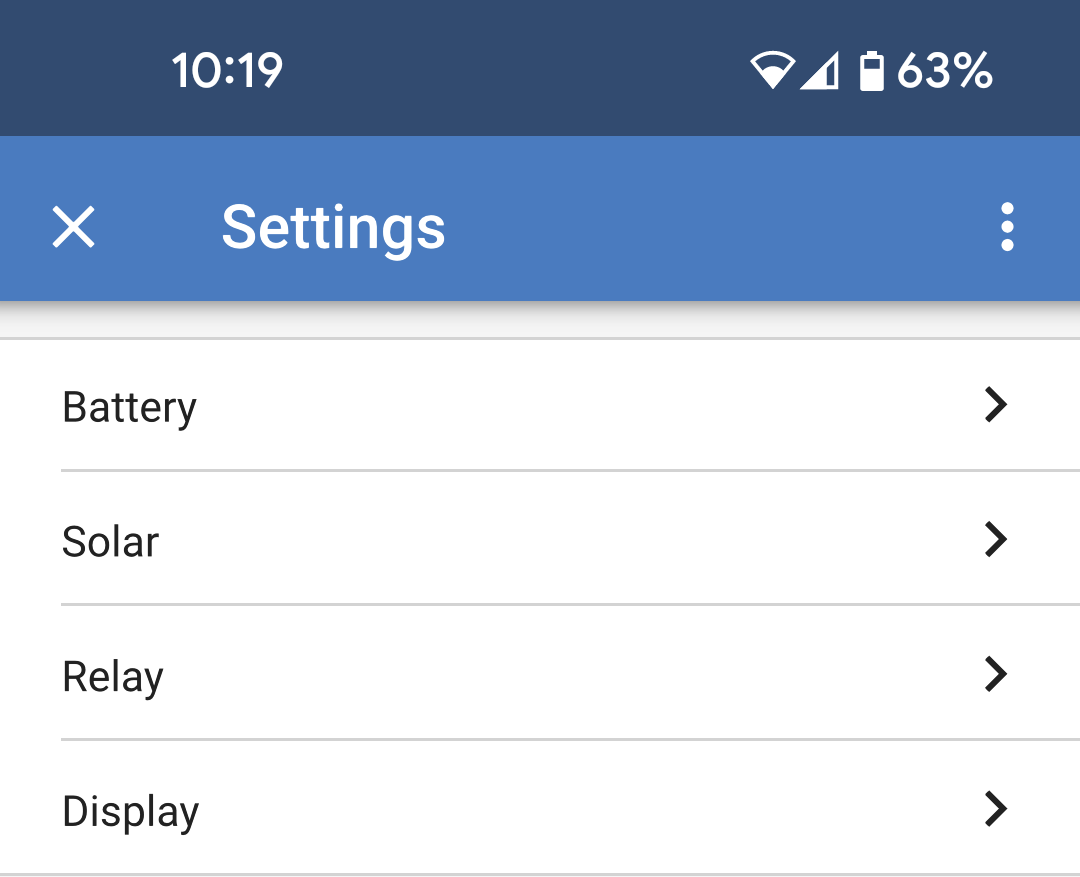

Het instellingenmenu is toegankelijk door te drukken op het tandwiel, bovenaan rechts van de overzichtpagina.

De volgende menuopties zijn beschikbaar:

Accu: Stel de laadparameters voor de accu in.
PV: Schakel PV-optimalisatie in of uit en stel aangepaste namen in voor elke PV-tracker.
Relais: Kies uit verschillende relaismodi voor het interne relais.
Aux-ingang: Kies voor elk van de aux-ingangen één functie.
Beeldscherm: Kies hoe de LCD-achtergrondverlichting zich gedraagt en de gewenste temperatuureenheid.

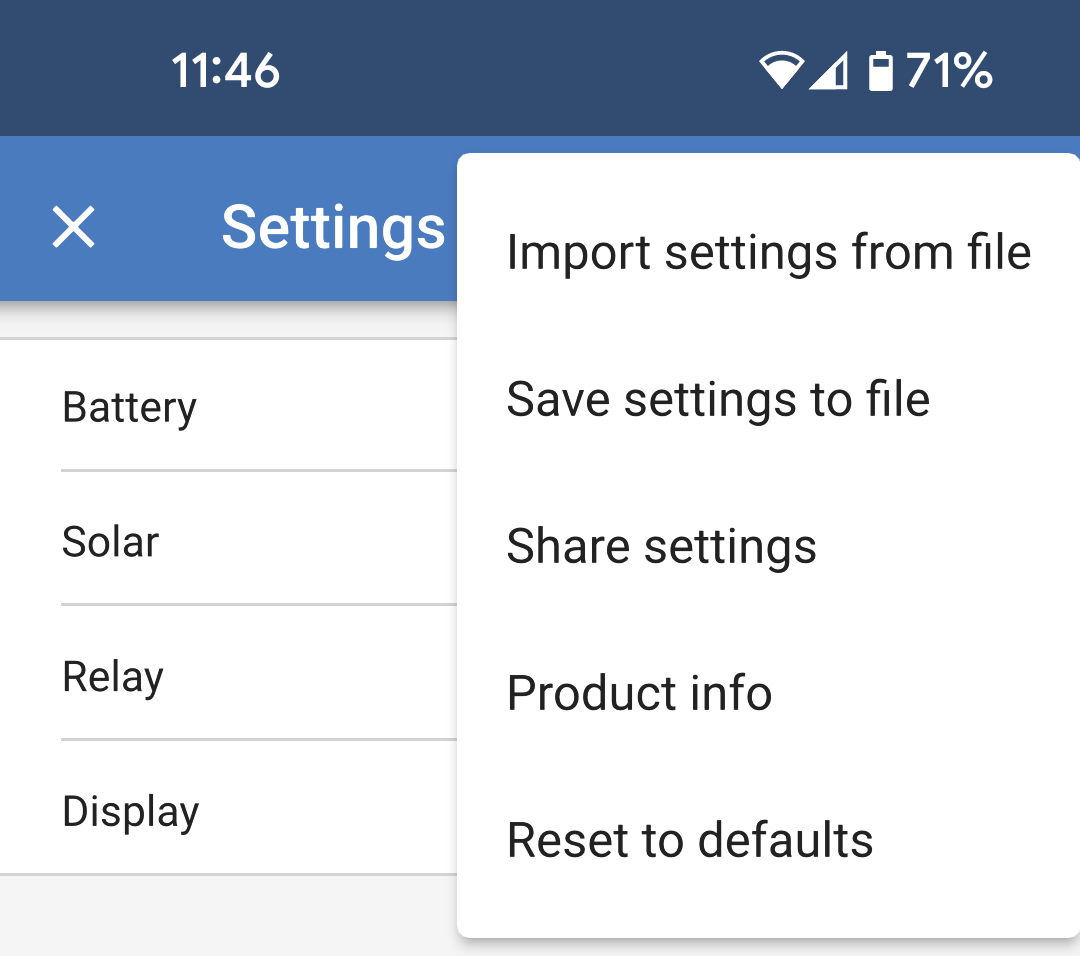

Tik op de drie verticale puntjes in de rechter bovenhoek van de instellingenpagina om de volgende acties uit te voeren:

Importeer instellingen van bestand: Importeer eerder opgeslagen instellingen van een bestand in de instellingenbibliotheek.
Sla instellingen in een bestand op: Sla de huidige instellingen in een bestand op dat bewaard wordt in de instellingenbibliotheek. Dit bestand kan gebruikt worden als een backup om instellingen te herstellen op dit EV Charging Station NS of om makkelijk dezelfde instellingen op een ander EV Charging Station NS toe te passen.
Deel instellingen: Deel het instellingenbestand via email of andere social apps die in gebruik kunnen zijn op het Android- of iOS-apparaat bijvoorbeeld.
Productinformatie: Toont het EV Charging Station NS modelnummer en serienummer. Er is ook een schakelaar om Bluetooth in- of uit te schakelen. Raadpleeg de Productinfosectie voor meer informatie.
Resetten naar fabrieksinstellingen: Reset alle instellingen naar de fabrieksinstellingen. Dit betekent dat alle aangepaste instellingen verloren gaan en opstelling moet opnieuw uitgevoerd worden of geïmporteerd worden vanuit een eerder opgeslagen instellingenbestand.

4.4. Productinformatie

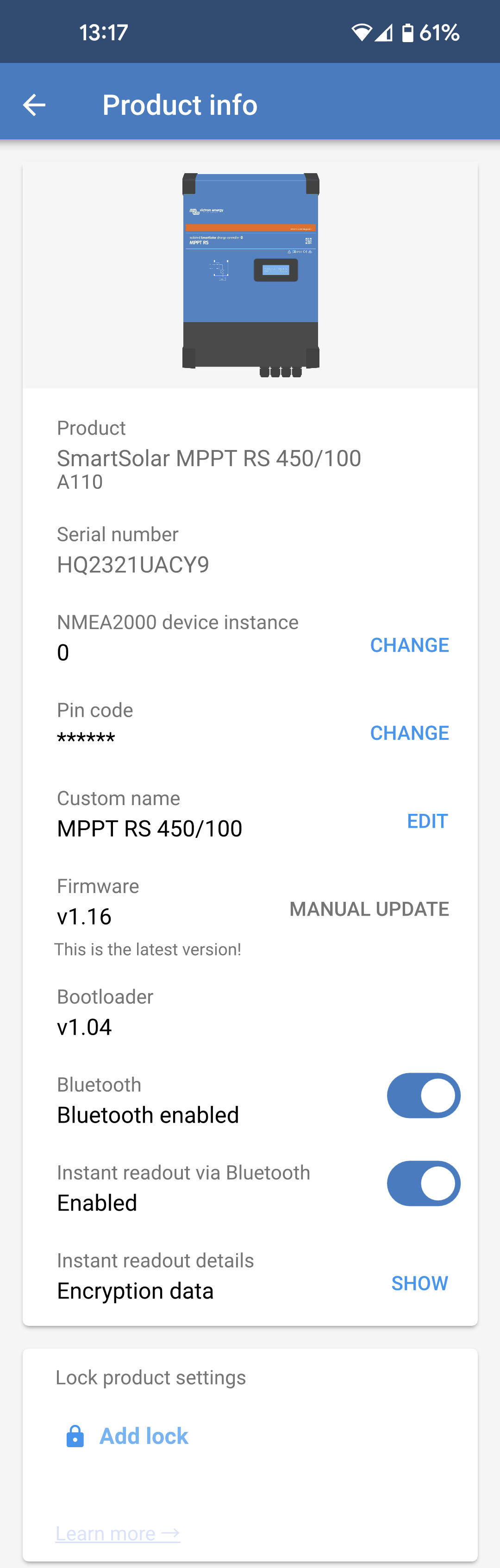

Tik op het pictogram met 3 verticale stippen vanuit de instellingenpagina om naar de productinformatiepagina te gaan.

Product: Toont de productnaam en het modelnummer.
Serienummer: Toont het serienummer van de SmartSolar MPPT RS.
NMEA 2000 apparaatinstantie: Toont het instantienummer van het netwerkapparaat voor dit specifieke apparaat.
Pincode: De pincode is verborgen maar kan gewijzigd worden via de wijzigen-toets aan de rechterkant.
Aangepaste naam: Wijzig de vriendelijke naam van de SmartSolar MPPT RS.
Firmware: Toont de huidige firmwareversie die draait op de SmartSolar MPPT RS.
Bootloader: De bootloader-versie.
Bluetooth: Schakel de Bluetooth-functionaliteit van de SmartSolar MPPT RS in of uit.
Waarschuwing
Houd er rekening mee dat, als Bluetooth uitgeschakeld wordt, aansluiten op dit apparaat via Bluetooth niet langer mogelijk is na terugkeer naar de apparatenlijst of hetverlaten van de VictronConnect-app. Er moet dan via een VE.Direct naar USB-interface verbinding gemaakt worden om Bluetooth opnieuw in te schakelen.
Direct uitlezen via Bluetooth: Schakel deze instelling in om de belangrijkste gegevens van de SmartSolar MPPT RS op de apparatenlijstpagina weer te geven.
Details direct uitlezen: Tik op ”TONEN" om de encryptiegegevens, gebruikt voor direct uitlezen, te raadplegen.

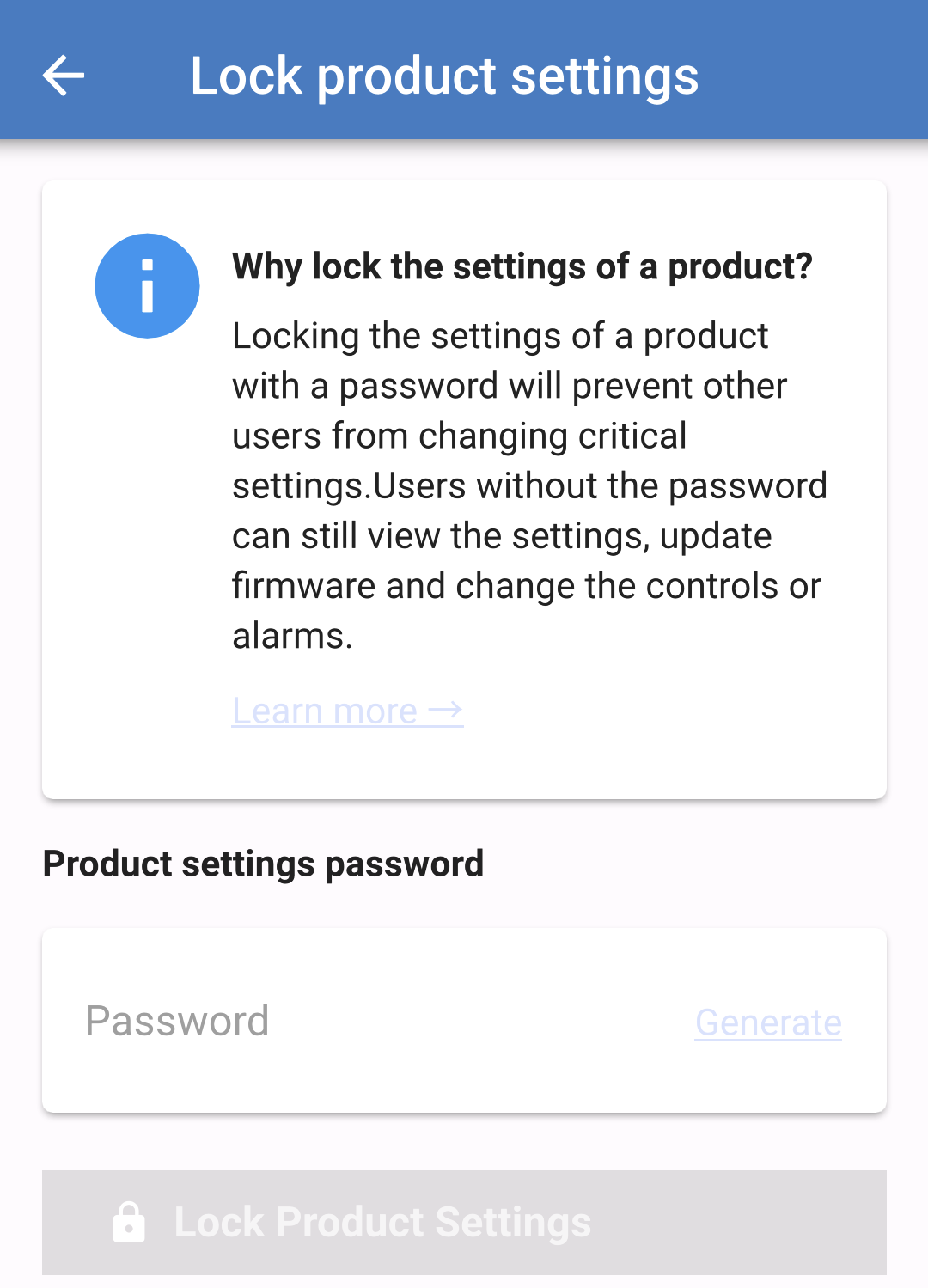

Vergrendel productinstellingen: Gebruik deze optie om de instellingen van de SmartSolar MPPT RS te vergrendelen met een wachtwoord. Dit voorkomt dat anderen cruciale instellingen wijzigen zonder het wachtwoord.
Tik op ”Vergrendeling toevoegen" om verder te gaan naar de ”Vergrendel productinstellingen”-pagina.
- Wachtwoord productinstellingen: Lever een wachtwoord dat gebruikt wordt om de productinstellingen te ontgrendelen.

4.5. Accu

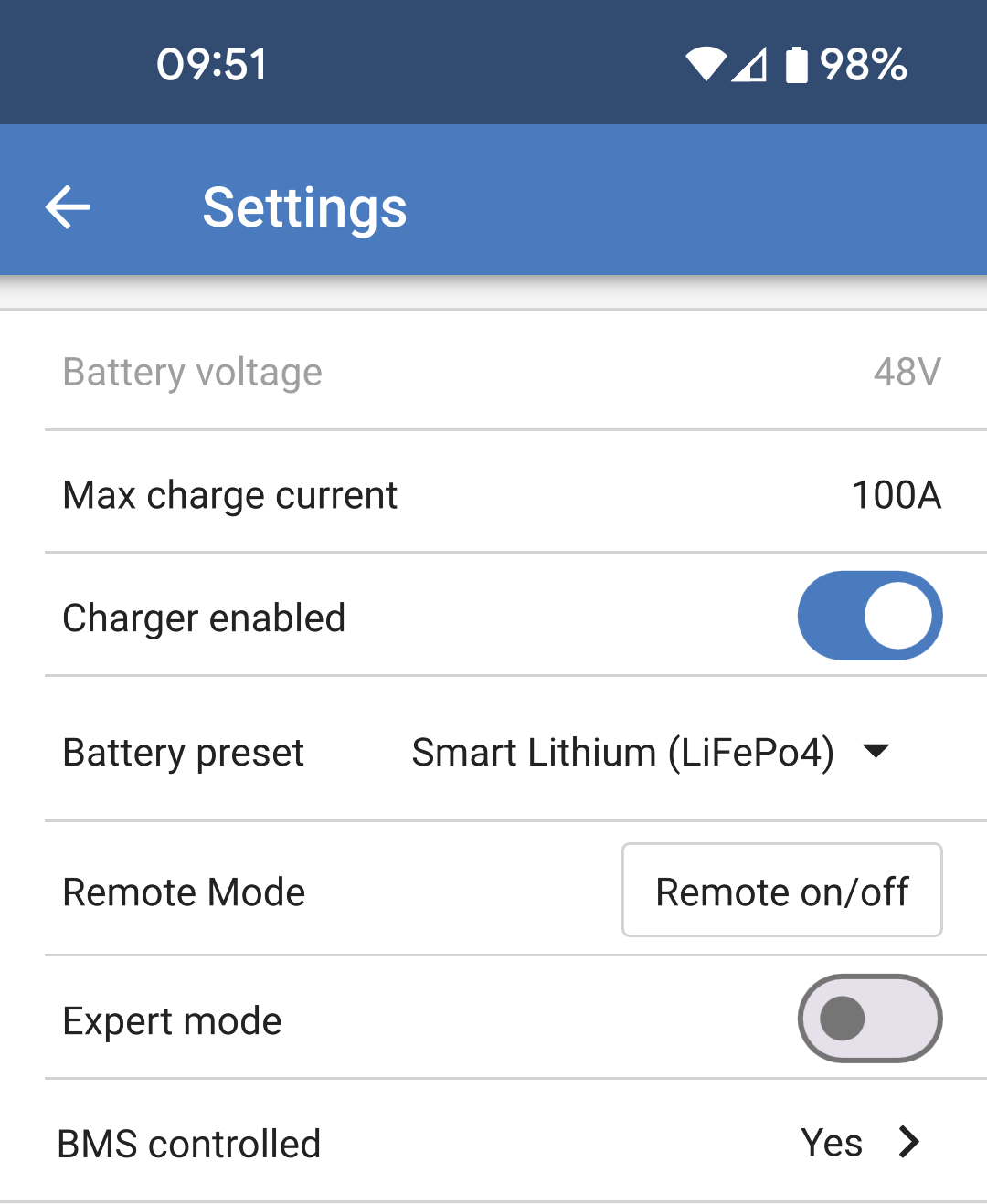

Op de pagina Accu-instellingen kunnen alle parameters worden aangepast die betrekking hebben op de accu die is aangesloten op de SmartSolar MPPT RS. Bepaalde opties worden grijs gemaakt als er een vaste accu-voorinstelling geselecteerd wordt. Met een “door gebruiker gedefinieerde” voorinstelling voor de accu kunnen alle instellingen worden aangepast.

Accuspanning: Deze optie wordt altijd grijs gemaakt voor de SmartSolar MPPT RS omdat het alleen een 48 V-product is.
Max. laadstroom: Pas de maximumstroom aan die de SmartSolar MPPT RS levert aan de accuklemmen. Standaard staat dit ingesteld op de maximale waarde. Dit kan verlaagd worden als er bijvoorbeeld een kleinere accu aangesloten wordt die de maximale laadstroom niet kan opvangen.
Acculader ingeschakeld: Toggel deze instelling om de lader in- of uit te schakelen. De accu's worden niet geladen als deze instelling uitgeschakeld is.
Voorinstelling van de accu: Gebruik dit om het acculaadalgoritme te selecteren.
- Ingebouwde voorinstelling: Selecteer één van de ingebouwde voorinstellingen (normaal, hoog en LiFePO4 2-draads BMS)
- Gebruikergedefinieerd: Alle parameters kunnen handmatig aangepast worden.
- Selecteer voorinstelling: Selecteer een type uit de VictronConnect-app accuvoorinstellingen.
- Maak voorinstelling aan: Maak een nieuwe aangepaste accuvoorinstelling aan in de VictronConnect-app.
- Bewerk voorinstellingen: Bewerk een bestaande accuvoorinstelling in de VictronConnect-app.

Remote modus: Stel in wat verbonden is met de REMOTE_L en REMOTE_H ingangen op de aansluitingen.
- Remote aan/uit: Een eenvoudige aan/uit schakelaar om de SmartSolar MPPT RS in of uit te schakelen.
- 2-draads BMS: Gebruik een bedrade BMS met "Allow to Charge" en "Allow to Discharge" signalen zoals de SmallBMS. Houd er rekening mee dat als er een 2-draads BMS geselecteerd is, dan start de eenheid niet tot er één verbonden is.

Expert-modus: Deze aan/uit-schakelaar schakelt expert instellingen als de apparatuurl bijzondere vereisten heeft. Raadpleeg "Expert modus" sectie voor details.

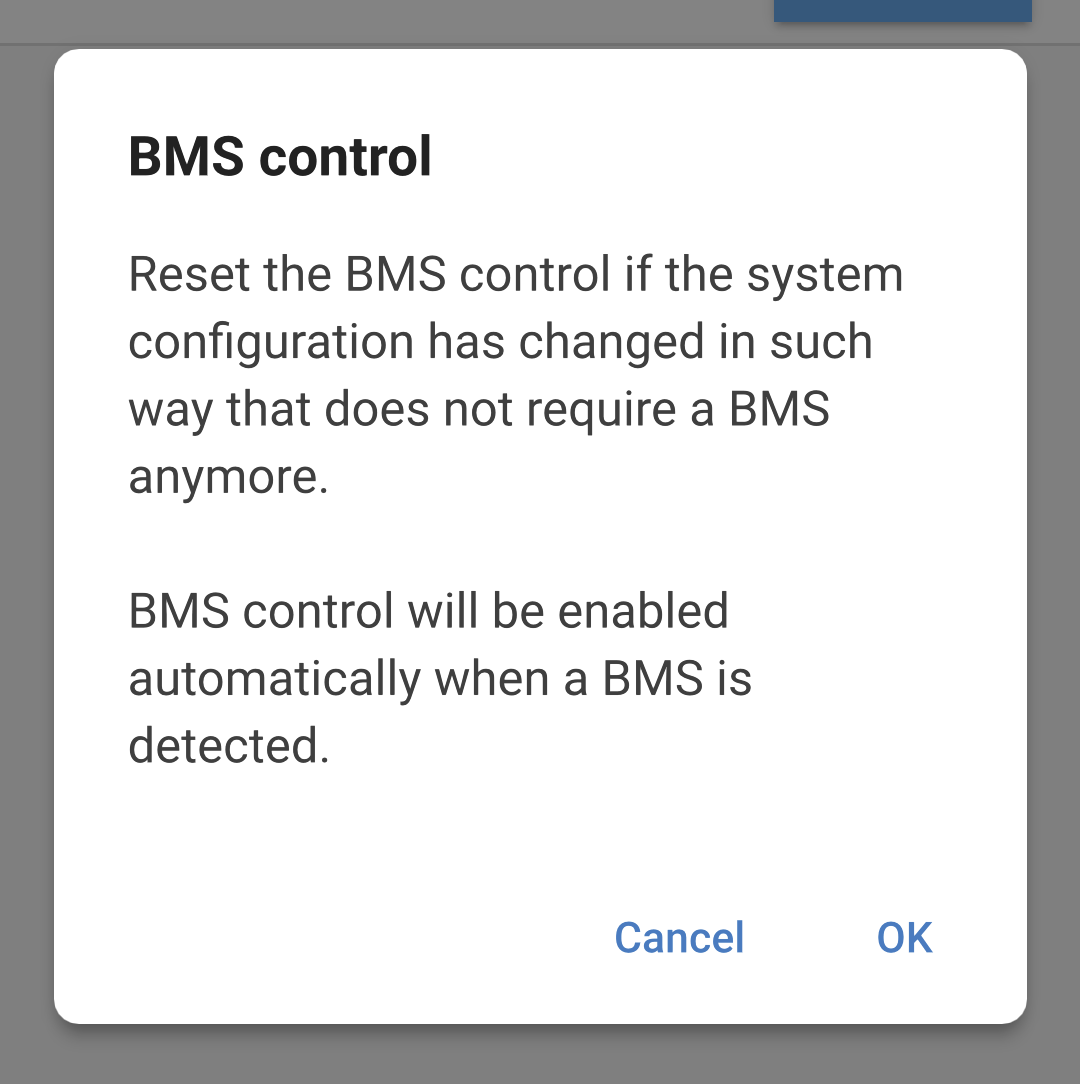

BMS bestuurd: Dit is alleen zichtbaar als de eenheid remote bestuurd wordt door een BMS. Dit wordt automatisch ingeschakeld als de SmartSolar MPPT RS detecteert dat het aangesloten is op een systeem met een BMS. Klik op dit veld om te wijzigen.
Een bevestigingsvakje verschijnt. Selecteer "OK" om BMS-besturing te resetten. De SmartSolar MPPT RS wordt niet langer bestuurd door een BMS. BMS-besturing wordt automatisch ingeschakeld, de volgende keer dat het aangesloten wordt op een systeem met een BMS.

Laadspanningen:

Absorptiespanning: Stel de absorptiespanning in.
Druppellaadspanning: Druppellaadspanning instellen.
Egalisatiespanning: Stel de egalisatiespanning in.

Egalisatie:

Automatische egalisatie: Stel de frequentie van de automatische egalisatiefunctie in. Beschikbare opties zijn van 1 tot 250 dagen.
Egalisatie wordt meestal gebruikt om de cellen in een loodzuuraccu te balanceren en om stratificatie van elektrolyten in natte accu's te voorkomen. Of (automatische) egalisatie noodzakelijk is of niet, hangt af van het type accu's en het gebruik ervan. Raadpleeg de acculeverancier voor richtlijnen.
Als de automatische egalisatiecyclus is gestart, dan past de acculader een egalisatiespanning toe op de accu, zolang het huidige niveau onder de instelling van het gelijkstroompercentage van de bulkstroom blijft.
Bij alle VRLA-accu's en sommige natte accu's wordt de automatische egalisatie beëindigd als de spanningslimiet (maxV) is bereikt, of na een periode gelijk aan (absorptietijd/8) - wat het eerst wordt bereikt.
Voor alle accu's met buisjesplaten en ook voor het door de gebruiker gedefinieerde accutype, zal de automatische egalisatie eindigen na een periode gelijk aan (absorptietijd/2).
Voor het lithiumaccutype is egalisatie niet beschikbaar.
Als een automatische egalisatiecyclus niet binnen één dag is voltooid, dan wordt deze de volgende dag niet hervat. De volgende egalisatiesessie vindt plaats volgens het interval dat is ingesteld in de optie “Automatische egalisatie”.
Als een automatische egalisatiecyclus niet binnen één dag is voltooid, dan wordt deze de volgende dag niet hervat. De volgende egalisatiesessie vindt plaats volgens het interval dat is ingesteld in de optie “Automatische egalisatie”.
Handmatige egalisatie: Tik op ”Nu starten" om egalisatie onmiddellijk te starten. De duur is beperkt tot 1 uur. Dit mag alleen gestart worden bij absorptie- of druppellaadfases en als er voldoende zonlicht is.

Spanningscompensatie:

Temperatuurcompensatie: Veel accutypes vereisen een lagere laadspanning in warme bedrijfsomstandigheden en een hogere laadspanning in koude bedrijfsomstandigheden.
Het ingestelde coëfficiënt is inmV per graad Celsius voor de hele accubank, niet per cel. De basis temperatuur voor de compensatie is 25 °C (77 °F), zoals weergegeven in onderstaande tabel.
Als er een temperatuursensor geïnstalleerd is op het I/O gebruiker aansluitblok; dan wordt de werkelijke temperatuur van de accu gedurende de dag gebruikt voor compensatie.

Accugrenzen:

Loskoppeling bij lage temperatuur: Deze instelling kan gebruikt worden om het laden bij lage temperaturen uit te schakelen zoals in het geval van Lithiumaccu’s.
Voor LiFePO4-accu's staat deze instelling vooringesteld op 5 graden Celsius, voor de andere accutypes is het uitgeschakeld. Bij het aanmaken van een door de gebruiker gedefinieerde accu kan de temperatuurdrempel voor het afsluiten handmatig worden aangepast.

Als "Expert modus" ingeschakeld is, dan komen de volgende extra instellingen beschikbaar:

Bulk:

Compensatie re-bulkspanning: Stel de spanningscompensatie in die zal worden gebruikt boven de instelling van de druppellaadspanning die de drempel zal bepalen voor het herstarten van de laadcyclus.
Bijvoorbeeld voor een re-bulk spanningscompensatie van 0,4 V en een druppellaadspanning van 54,0 V, is de spanningsdrempel die zal worden gebruikt om de laadcyclus opnieuw op te starten 53,6 V. Met andere woorden, als de accuspanning gedurende één minuut onder 53,6 V daalt, wordt de laadcyclus opnieuw opgestart.

Absorptie:

Absorptieduur: Selecteer ”Vast" of ”Adaptief". Als er op het vakje aan de rechterkant getikt wordt, verschijnt er een gedetailleerde verklaring voor elke optie.
Maximale absorptietijd: Stel de absorptietijdslimiet in. Alleen beschikbaar bij gebruik van een aangepast laadprofiel.
Staartstroom: Stel de huidige drempel in die zal worden gebruikt om de absorptiefase te voltooien voordat de maximale absorptietijd verstrijkt. Als de accustroom gedurende één minuut onder de staartstroom komt, dan eindigt de absorptiefase. Deze instelling kan worden uitgeschakeld door deze op nul in te stellen.

Egalisatie:

Egalisatiestroompercentage: Stel het percentage in van de instelling Max. laadstroom die wordt gebruikt als de egalisatie wordt uitgevoerd.
Automatische egalisatie: Dit kan ingeschakeld worden en een periodieke egalisatiecyclus kan worden gestart.
Egalisatiestopmodus: Kies om egalisatie te stoppen, gebaseerd op een bepaalde spanning of een vaste tijdsduur.
Maximale egalisatieduur: De maximale tijd van de egalisatiefase instellen.
Handmatige egalisatie: Tik op de ”Nu starten”-toets om egalisatie onmiddellijk te starten. De maximale duur van de egalisatie is dan 1 uur.

4.6. PV panelen

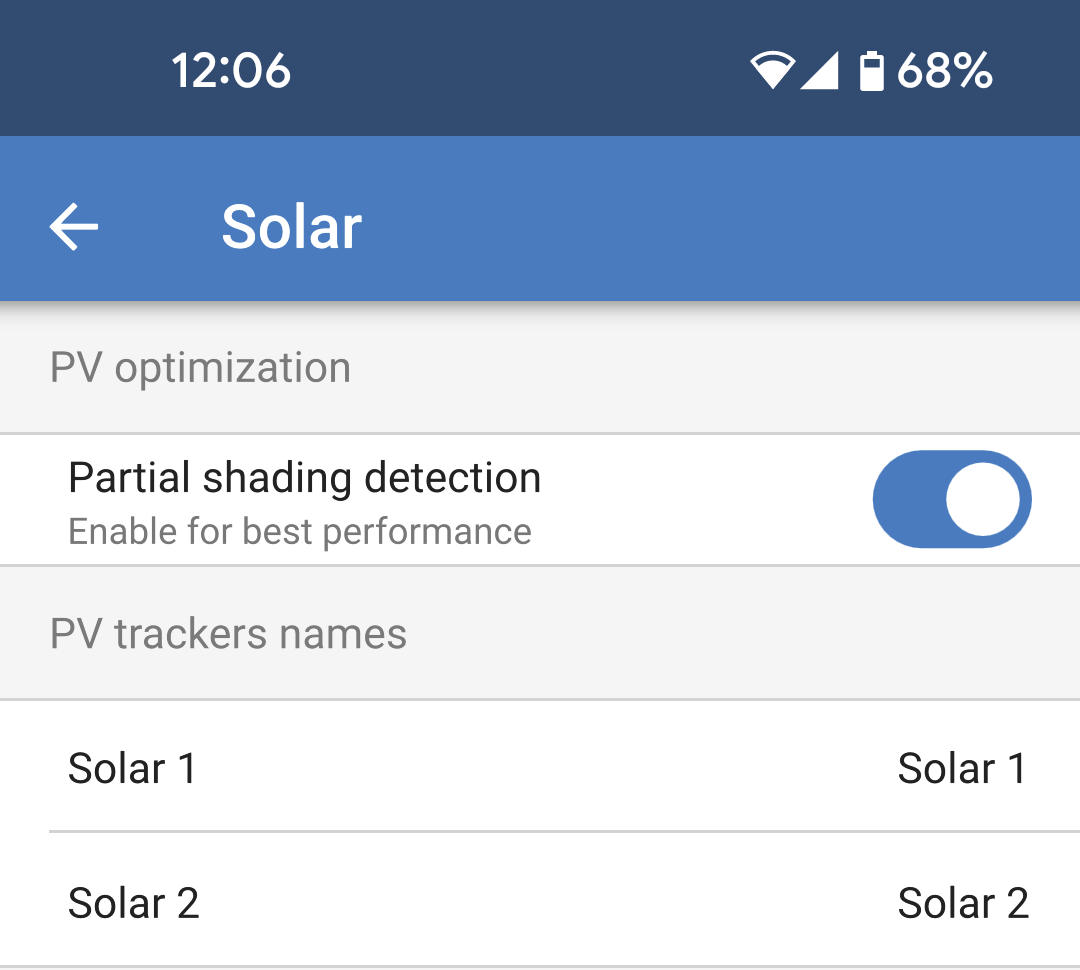

Op deze pagina kan het algoritme voor gedeeltelijke schaduwdetectie ingesteld worden en aan elke tracker kan een aangepaste naam gegeven worden.

PV-optimalisatie:

Gedeeltelijke schaduwdetectie: De standaard instelling is ingeschakeld. Het wordt aanbevolen deze instelling ingeschakeld te laten. In bepaalde specifieke PV-installaties kan het nodig zijn het uit te schakelen.

Namen PV-trackers:

Elke tracker kan een aangepaste naam krijgen. De linkerkolom toont altijd het trackernummer en de rechterkolom toont de aangepaste naam, als die is gegeven.
De aangepaste naam wordt getoond op het LCD aan de voorzijde van de SmartSolar MPPT RS.
Tik op de rij om een aangepaste naam in te stellen.

4.7. Relais

Een programmeerbaar relais is beschikbaar in de SmartSolar MPPT RS. De contacten zijn toegankelijk via de User I/O-klemmen. Raadpleeg de Gebruiker I/O functies-tabel voor de pinout.

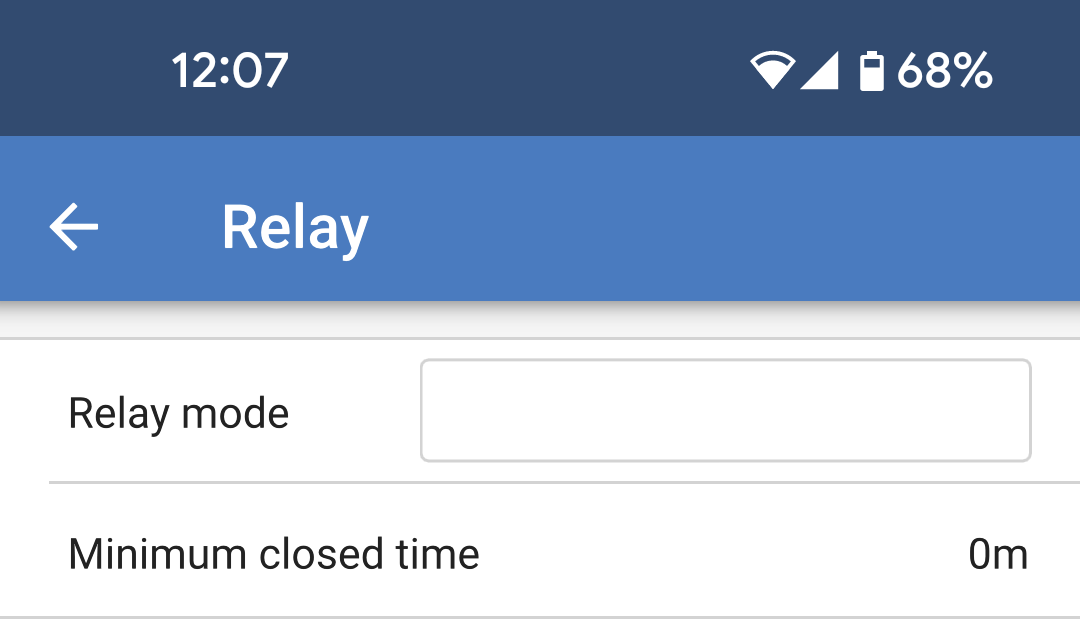

Relaismodus: Standaard is het vakje leeg. Tik in het vak om de gebruiksmodus voor het relais te selecteren of te wijzigen.
Minimale gesloten tijd: Bepaalt de minimale hoeveelheid tijd dat het relais gesloten wordt na het naleven van een sluitingsvoorwaarde. Dit voorkomt dat snel wijzigende omstandigheden het relais te vaak openen en sluiten.

Relais-modus

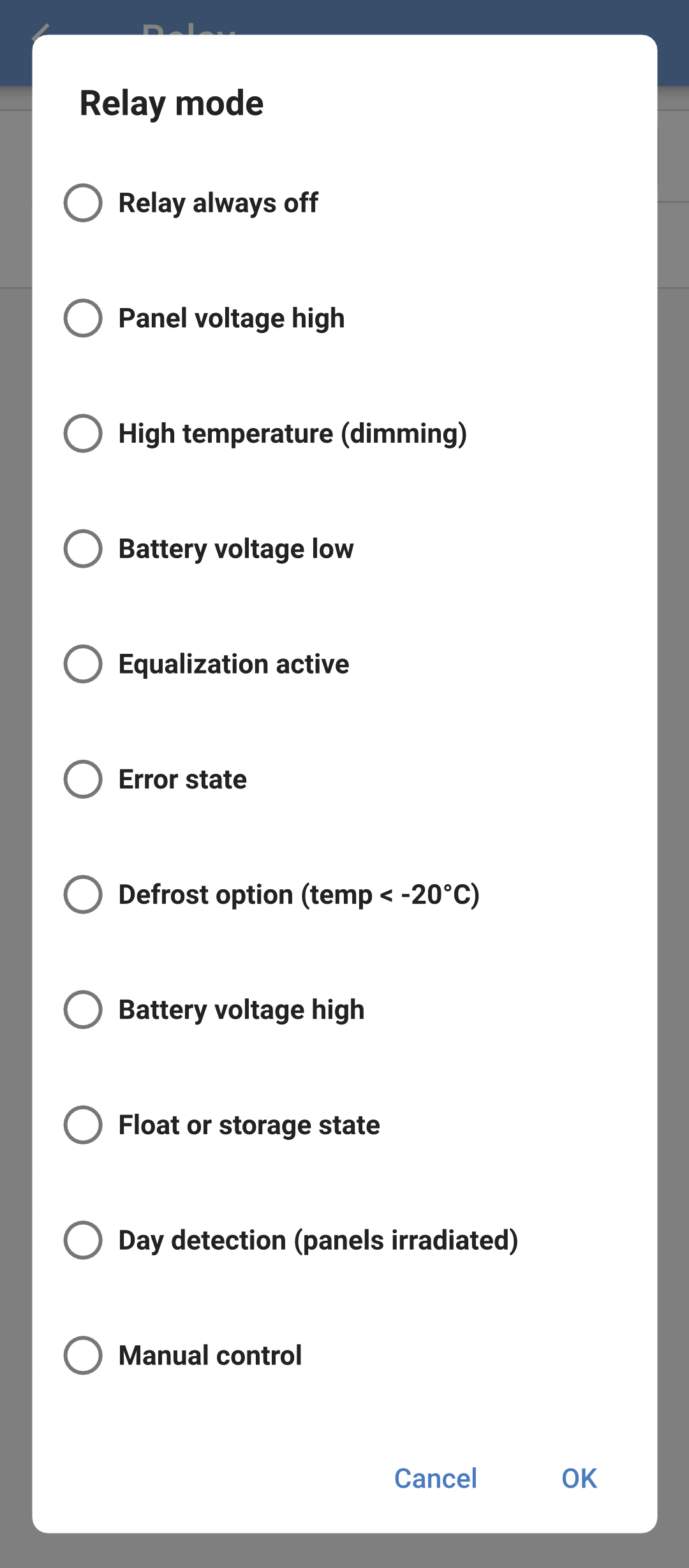

Eén van meerdere relaismodi kan uit de lijst geselecteerd worden:

Relais altijd uit:Het relais is altijd uitgeschakeld en werkt onder geen enkele voorwaarde, er zijn geen andere instelbare opties. Gebruik deze optie als het relais niet gaat gebruikenkabelklemschoen voordien.
Hoge paneelspanning: De optie schakelt het relais in en uit, gebaseerd op gebruikergedefinieerde hoge parameters.
- Hoge spanning paneel: Het relais schakelt IN als deze waarde overschreden wordt.
- Opheffen hoge spanning paneel:Het relais schakelt UIT als de paneelspanning onder deze waarde komt.
Hoge temperatuur (begrenst): Deze optie schakelt het relais AANals de uitgangsstroom van de acculader wordt begrenst als gevolg van te hoge temperaturen. Gebruik deze optie om bijvoorbeeld een externe ventilator te schakelen.
Accuspanning laag: Deze gebruikergedefinieerde optie schakelt het relais in als de accuspanning te laag wordt. Dit kan gebruikt worden om belastingen te ontkoppelen om verdere ontlading te voorkomen als de accuspanning laag is.
- Accu lage spanning relais:Schakelt het relais AAN als de accuspanning onder de ingestelde waarde valt.
- Opheffen laagspanningsrelais accu AAN: Schakelt het relais UIT als de accuspanning boven de ingestelde waarde stijgt.
Egalisatie actief: Met deze optie schakelt het relais AAN als de handmatige egalisatiemodus actief is.
Foutstatus: Met deze optie schakelt het relais AAN als er een fout optreedt.
Ontdooi optie (Temp < -20 °C) Met deze optie schakelt het relais AAN als de temperatuur van de acculader onder de -20 graden Celsius daalt.
Accuspanning hoog: Deze gebruikergedefinieerde optie schakelt het relais AAN als de accuspanning een ingestelde waarde overschrijdt. Deze optie kan gebruikt worden om een belasting in te schakelen als de accu boven een bepaalde spanning gaat.
- Accu hoge spanning relais: Schakelt het relais AAN als de accuspanning dit niveau overschrijdt.
- Opheffen hoogspanningsrelais accu AAN: Schakelt het relais UIT als de accuspanning onder deze waarde komt.
Druppel- of opslagfase: Met deze optie schakelt het relais AAN als de acculader in de druppellaad- of opslagstatus staat. In druppelladen-status kan de accu beschouwd worden als vol en dus kan de belasting als een boiler ingeschakeld worden om overmatige PV-energie te gebruiken.
Dagdetectie (panelen verlicht): Deze optie schakelt het relais AAN als de zonnepanelen energie leveren. Dit kan gebruikt worden als eenvoudige dag- of nachtdetectie, bijvoorbeeld om buitenverlichting uit te schakelen of in te schakelen via het NC-contact van de relais.
Handmatige besturing: Gebruik deze optie om het relais handmatig te besturen via de Instellingen - Relais pagina of via de overzichtpagina.

4.8. Aux-ingang

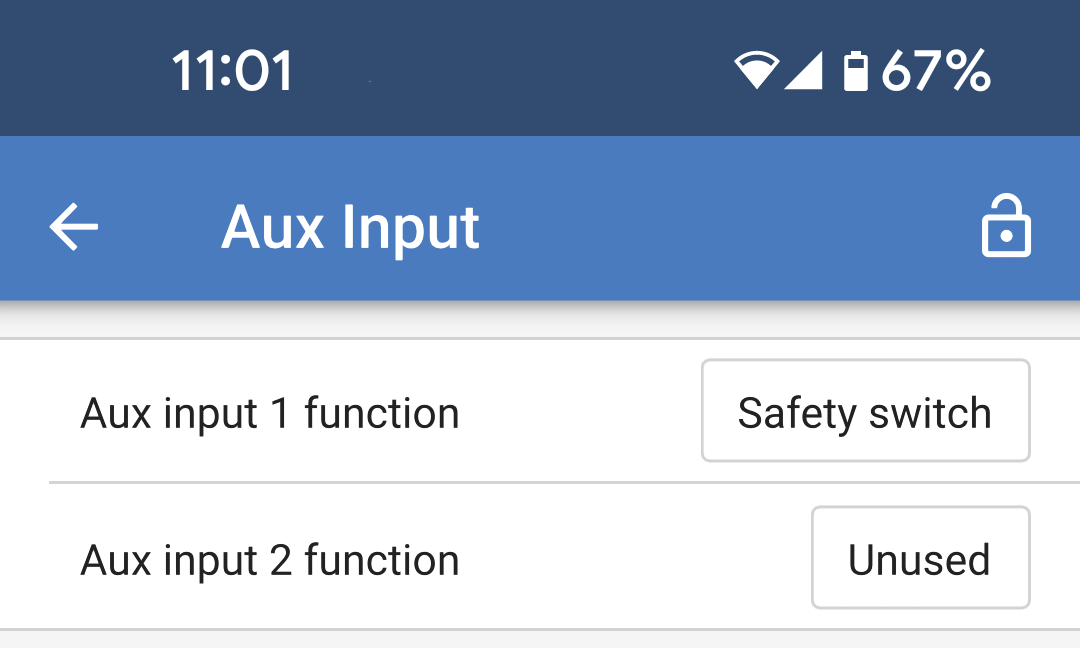

Via de I/O-aansluiting voor de gebruiker zijn twee hulpingangen beschikbaar. Deze zijn aangeduid met AUX_IN1 en AUX_IN2 en komen overeen met de ingangen die zijn gedefinieerd in de instellingen voor de hulpingangen.

Aan elke ingang kunnen verschillende functies worden toegewezen. Als aan beide ingangen dezelfde functie is toegewezen, moeten ze allebei actief zijn voordat er iets gebeurt.

Standaard zijn deze ingesteld op ‘niet gebruikt’. Tik op het vakje rechts van een van de Aux-ingangen om een functie te selecteren.

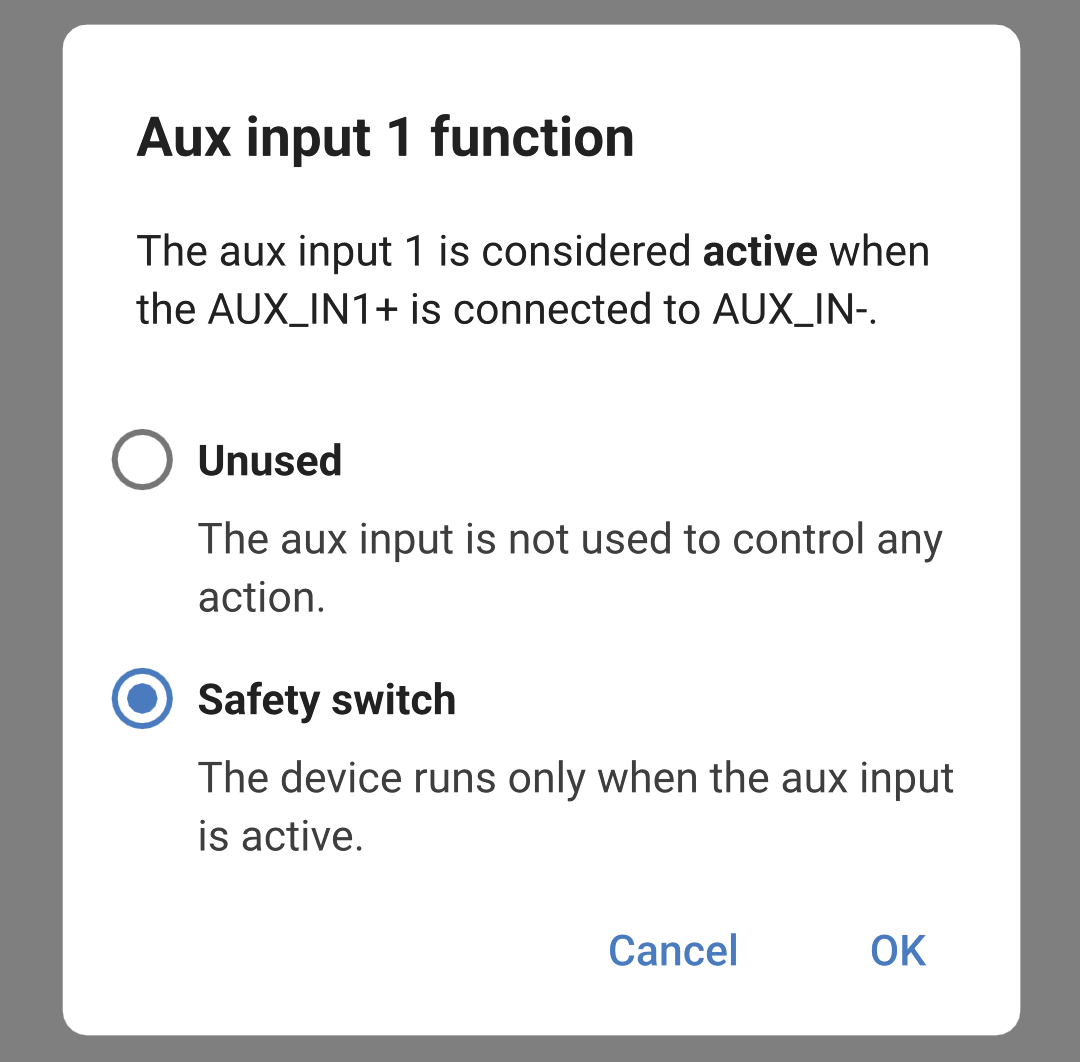

Kies een van de opties uit het pop-upvenster.

Niet gebruikt: Deze invoer heeft geen functie.
Veiligheidsschakelaar: De SmartSolar MPPT RS staat alleen aan als de ingang actief is.

4.9. Beeldscherm

Deze instellingen bepalen het gedrag van het LCD achtergrondverlichting van het voorpaneel en de temperatuureenheid die het weergeeft.

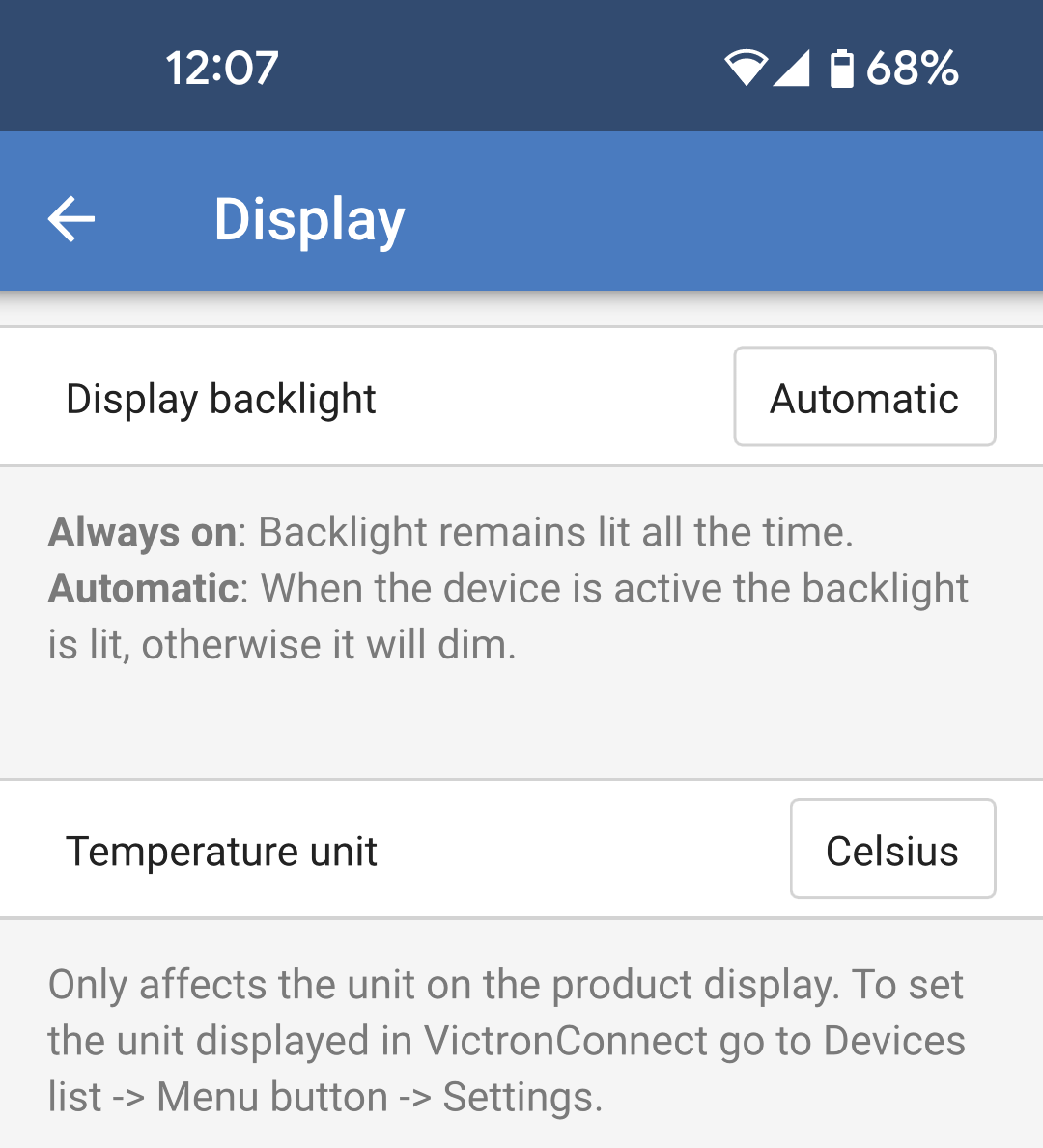

Beeldscherm achtergrondverlichting: Instellen of LCD achtergrondverlichting van voorpaneel aan of uit is.
- Altijd uit: De achtergrondverlichting is steeds uit.
  De LCD kan nog steeds leesbaar zijn onder sterk omgevingslicht maar het straalt geen licht uit.
- Altijd aan: De LCD achtergrondverlichting is steeds aan, het makkelijk makend op elk ogenblik met een oogopslag te lezen.
- Automatisch: De LCD achtergrondverlichting is alleen aan als het apparaat actief is.

Temperatuureenheid: Selecteer welke temperatuureenheid gebruikt wordt door LCD-voorpaneel.
- Celcius: Temperatuur wordt weergegeven in °C.
- Fahrenheit Temperatuur wordt weergegeven in °F.

Opmerking

Deze instelling beïnvloedt alleen de temperatuureenheid op LCD-voorpaneel.
