4. Bediening
4.1. Opstart- en uitschakelprocedure
Opmerking: Er wordt vanuit gegaan dat de juiste installatieprocedure is gevolgd, de accu- en PV-polariteit getest en juist bevonden is door de installateur. Deze polariteitstesten zijn een essentieel onderdeel van de installatie, maar zijn niet perse onderdeel van de normale opstart- en uitschakelprocedure.
4.1.1. Opstarten
Sluit snel de DC-belastingszekering of isolatie om DC-vermogen te voorzien aan de accuklemmen van de unit.
Schakel de PV-reeks aansluiting naar de unit in.
Schakel de unit in door middel van de aan- / uitschakelaar die te vinden is aan de linkerkant van de onderkant van de behuizing. Schakel richting uzelf voor de AAN-positie.
Tijdens het opstarten laat het scherm productdetails, firmware-versie en eventuele gedetecteerde opstartfouten zien.
De unit zal dan in werking treden (indien correct geconfigureerd).
4.1.2. Uitschakelen
Schakel de unit uit door middel van de aan- / uitschakelaar die te vinden is aan de linkerkant van de onderkant van de behuizing. Schakel weg van uzelf voor de UIT-positie.
Schakel de PV-reeks aansluiting naar de unit uit.
Koppel snel de DC-belastingszekering of isolatie die DC-vermogen aan de accuklemmen voorziet los.
Merk op: gevaarlijke restspanningen kunnen nog steeds in het product en op de klemmen aanwezig zijn na uitschakelen. Open nooit de productbehuizing en raak de blote klemmen nooit aan.
4.2. Apparaatscherm
Het apparaat heeft een LCD-scherm dat bedrijfsinformatie weergeeft. Het scherm loopt om de paar seconden door de relevante weergaven heen.
Opstartscherm
Als de eenheden voor het eerst worden ingeschakeld, dan worden de firmware, het serienummer en de modelspecificaties voor meerdere apparaten weergegeven terwijl het apparaat zelf tests uitvoert.

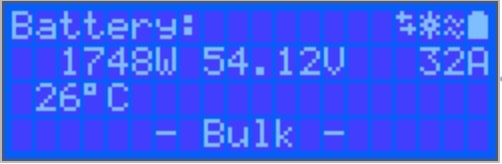

Accu:
Accuvermogen, Stroom, DC-spanning, Temperatuur (*), Accustatus (bv. ontladen, bulk, absorptie, druppelladen, enz.).
(*) Deze items zijn alleen zichtbaar als de gegevens beschikbaar zijn.
Solar 1
Zonne-energie, Spanning en Stroom, kWh dagelijks en totaal Opbrengst.
Additionele MPPT- PV-trackers
De additionele PV-trackers tonen dezelfde waarden als hierboven, indien beschikbaar op extra schermen.
Fouten, waarschuwingen en alarmmeldingen
Het systeem geeft desgewenst meldcodes weer. Zie het gedeelte Probleemoplossing voor meer informatie.
Rechts bovenaan in het beeldscherm staan andere systeeminformatie-iconen.
Communiceren op elke interface (bijv. Bluetooth, VE.Can, enz.) | |
Bluetooth ingeschakeld, de kleur van het pictogram verandert als verbonden is. | |
MPPT Actief | |
(Knipperend) Fout of waarschuwing | |
Accu, laadniveau komt overeen met spanning, knippert als leeg |
4.3. STATUS - Live Data-informatie
MPPT [modelnummer] bevestigt het aangesloten apparaat. Een aangepaste naam kan desgewenst ook worden ingesteld.
Het “Zonnemeter”-pictogram geeft het dynamische vermogen van de zonnepanelen realtime weer. Wat de zonnepaneelspanning betreft, moeter rekening mee gehouden worden dat de PV-lader pas in werking zal treden als de paneelspanning meer dan 5 V boven de accuspanning is gestegen.
Accu - Spanning De spanning wordt gemeten op de accu-aansluitingen van de PV-lader.
Accu - Stroom Deze lezing toont de stroom van of naar de accu-aansluitingen van de PV-lader. Let op dat in het geval van 100/20-PV-laders en kleiner - die een speciale belastingsuitgang hebben - een Positieve notatie bij de stroom aflezing betekent dat stroom naar de accu stroomt; terwijl een Negatieve notatie betekent dat stroom uit de accu wordt gebruikt.
Accu - Status:
Bulk: In deze fase levert de regelaar zoveel mogelijk laadstroom om de accu's snel op te laden. Als de accuspanning de ingestelde waarde voor absorptiespanning bereikt, dan activeert de regelaar de absorptiefase.
Absorptie: Tijdens deze fase schakelt de regelaar over naar de constante spanningsmodus, waarbij een vooraf ingestelde absorptiespanning wordt toegepast, geschikt voor het betreffende accutype (zie paragraaf 4.1 accu-instellingen hieronder). Als de laadstroom daalt tot onder de staartstroom en/of de vooraf ingestelde absorptietijd is verstreken, dan zal de accu volledig opgeladen zijn. De regelaar schakelt vervolgens over naar de druppelspanning. De staartstroom is 1 A voor 100/20 -modellen en kleiner; en 2 A voor grotere modellen. (Als een automatische egalisatie wordt uitgevoerd, dan wordt dit ook gerapporteerd als “absorptie”.)
Druppelspanning: Tijdens deze fase wordt druppellaadspanning op de accu toegepast om een volledig opgeladen toestand te behouden. Als de accuspanning gedurende ten minste 1 minuut onder de druppellaadspanning zakt, dan zal een nieuwe laadcyclus worden geactiveerd.
Egalisatie: Dit wordt weergegeven als “Start egalisatie nu” wordt geselecteerd in het overzicht van accu-instellingen. De acculader voedt de accu met egalisatiespanning zolang het stroomniveau onder 8 % (Gel of AGM) of 25 % (buisjesplaat) van de bulkstroom blijft.
* Menu-items alleen beschikbaar op MPPT-modellen met een belastingsuitgang (100/20 en kleiner).
Belastingsuitgang Aan/Uit De functie van de belastingsuitgangsschakelaar is om de belasting los te koppelen als de accu bijna volledig ontladen is om zo schade te voorkomen. Zie het onderdeel configuratie (4.2 hieronder) voor beschikbare algoritmen voor belastingschakeling.
Belastingstroom Dit toont de stroom die wordt getrokken door elektronische apparaten (verlichting, koelkast, enz.)
Let op dat de weergave van de belastingsuitgang alleen betrouwbaar is als alle belastingen rechtstreeks op de belastingsuitgang worden aangesloten, inclusief hun negatieve aansluitklemmen. Zie de handleiding of raadpleeg de installateur voor meer informatie.
Let op dat sommige belastingen (vooral omvormers) het beste rechtstreeks op de accu kunnen worden aangesloten. In dergelijke gevallen vertoont de belastingsuitgang geen betrouwbare weergave - de stroom die bijvoorbeeld door de omvormer wordt getrokken, wordt daar niet bij opgenomen. Overweeg om een BMV-accumonitor toe te voegen die alle stroom meet die van of naar de accu stroomt, inclusief belastingen die rechtstreeks op de accu zijn aangesloten, niet alleen de belastingsuitgangsaansluitingen van de laadregelaar.
Wordt mijn accu opgeladen?
De accu wordt opgeladen als het vermogen van de PV-panelen groter is dan het vermogen dat wordt opgenomen door de belastingen (verlichting, koelkast, omvormer, enz.).
Dat is alleen te zien of dat het geval is met laadregelaars waarbij alle belastingen zijn aangesloten op de belastingsuitgang aansluitingen. Let op: alle belastingen die rechtstreeks op de accu zijn aangesloten, kunnen niet worden weergegeven door de PV-lader.
4.4. Historie - Dertig dagen grafisch overzicht
(Met het gefragmenteerde vierkante pictogram (linksboven) kan geschakeld worden tussen portret- en landschap weergave.)
Een samenvatting van de activiteit van de laatste 30 dagen wordt op grafisch wijze weergegeven. Veeg de balk naar links of rechts om een van de voorgaande 30 dagen te bekijken.
Het dagelijkse logbestand toont:
Opbrengst: De energie die voor die dag is omgezet.
P-max: Het maximale vermogen opgenomen gedurende de dag.
V-max: De hoogste spanning van de PV-panelen afgelezen gedurende de dag.
Als er op een dag/balk in de grafiek geklikt wordt, wordt de informatie uitgebreid door de laadstatustijden weer te geven, zowel als uur/m; als een percentage van de “laad”-dag. Deze grafiek geeft in één oogopslag een overzicht van hoeveel tijd de acculader besteedt in elk van de drie modi: Bulk/Absorptie/Druppel.
Tip! De laadtijden kunnen gebruikt worden om te zien of de PV-panelen de juiste grootte hebben voor de vereisten. Een systeem dat nooit de modus “druppelladen” bereikt, heeft misschien meer panelen nodig, of misschien kan de belasting worden verminderd.
Het is mogelijk om de geschiedenis te exporteren als een afzonderlijk bestand (.csv) door op de drie verbonden punten rechtsboven in het geschiedenisscherm te klikken:
Dit is een voorbeeld van de geëxporteerde gegevens gedurende 3 van de 30 dagen:
Accuspanning
De eerste figuur toont de maximale accuspanning voor de dag... de onderstaande figuur geeft de minimale accuspanning weer.
Fouten
Toont het aantal fouten (indien van toepassing) van een bepaalde dag. Om de foutcodes te zien, klikt dan op het oranje puntje. Zie foutcodes voor MPPT-PV-laders. (Mogelijk moet het scherm op het apparaat omhoog geschoven worden om de fouten te kunnen zien.)
Totaal
Dit toont de totale energie die door de installatie wordt omgezet en is niet opnieuw instelbaar.
Sinds gewist
Dit laat zien hoeveel energie er is omgezet door de installatie sinds de laatste reset.
4.5. Beschermingen en automatisch opnieuw opgestart.
4.5.1. Hoge accuspanning
Verlaag de DC-ingangsspanning en/of controleer op een defecte accu- of zonne-lader in het systeem. Na het afsluiten vanwege een hoge accuspanning wacht het apparaat eerst 30 seconden en probeert het vervolgens opnieuw in werking te treden zodra de accuspanning tot een aanvaardbaar niveau is gedaald.
4.5.2. Hoge temperatuur
Een hoge omgevingstemperatuur of langdurige hoge laadstroom kan ertoe leiden dat MPPT de uitgang verlaagt en uiteindelijk uitschakelt door te hoge temperatuur. De MPPT wordt hervat zodra de temperatuur binnen de gespecificeerde waarde valt.
4.6. Onderhoud
De PV-lader heeft geen regelmatig onderhoud nodig. Niet gekwalificeerde gebruikers moeten nooit proberen de productbehuizing open te maken.
