4. Funcionamiento
4.1. Procedimiento de puesta en marcha y apagado
Nota: Se supone que el procedimiento de instalación ha sido el correcto y que el instalador ha comprobado y confirmado que la polaridad de la batería y del conjunto FV es correcta. Estas comprobaciones de polaridad son parte esencial de la instalación, pero no deberían ser necesarias como parte del procedimiento normal de puesta en marcha y apagado.
4.1.1. Puesta en marcha
Conecte rápidamente el fusible de interrupción de la carga o el aislamiento del lado CC para proporcionar energía CC a los terminales de la batería de la unidad.
Active la conexión del conjunto fotovoltaico a la unidad.
Encienda la unidad usando el interruptor de encendido / apagado ubicado en la parte inferior izquierda de la carcasa, moviendo el interruptor hacia usted para la posición ON.
Al encenderse, la pantalla mostrará los datos del producto, la versión de firmware y los errores que se puedan haber detectado.
La unidad empezará a funcionar (en caso de estar configurada correctamente)
4.1.2. Apagado
Apague la unidad usando el interruptor de encendido / apagado ubicado en la parte inferior izquierda de la carcasa, Mueva el interruptor alejándolo de usted para la posición OFF.
Desactive la conexión del conjunto fotovoltaico a la unidad.
Desconecte rápidamente el fusible de interrupción de carga o el aislamiento del lado CC que proporcionan energía CC a los terminales de la batería.
Nota: incluso después de apagar la unidad, podrían quedar tensiones residuales peligrosas dentro de la unidad así como en los terminales. No abra nunca la carcasa del producto ni toque los terminales no aislados.
4.2. Pantalla del dispositivo
La unidad dispone de una pantalla LCD que muestra información sobre su funcionamiento. Cambia para mostrar las pantallas relevantes cada pocos segundos.
Pantalla de arranque
Cuando la unidad se enciende por primera vez, muestra información acerca del firmware, el número de serie y el modelo durante varios segundos mientras realiza sus comprobaciones automáticas.

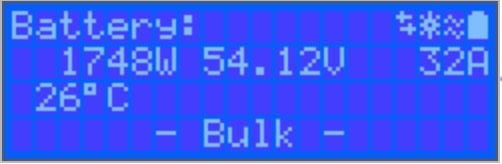

Batería:
Energía de la batería, corriente, tensión CC, temperatura (*), Estado de la batería (p. ej.: descarga, carga inicial, absorción, flotación, etc).
(*) Estos elementos solo se pueden ver si se dispone de datos.
Solar 1
Energía solar, tensión y corriente, rendimiento diario y total en kWh.
Rastreadores solares MPPT adicionales
Los rastreadores solares adicionales mostrarán los mismos valores indicados anteriormente cuando estén disponibles en pantallas adicionales.
Errores, avisos y alarmas
El sistema mostrará las notificaciones de código que sean necesarias. Puede encontrar más información en el apartado de Resolución de problemas.
En la esquina superior derecha de la pantalla aparecen otros iconos con información del sistema.
Comunicación en cualquier interfaz (p. ej.: Bluetooth, VE.Can, etc.) | |
Bluetooth activado, cambia el color del icono cuando se conecta | |
MPPT activo | |
(Parpadeo) Error o aviso | |
Batería: el nivel de llenado se corresponde con la tensión, parpadea cuando está vacía |
4.3. ESTADO - Información datos en tiempo real
MPPT [número de modelo]: confirma el dispositivo conectado. También se puede crear un nombre personalizado.
Icono de “Indicador” solar: muestra la salida de potencia en tiempo real dinámica desde el conjunto solar. Con respecto a la tensión del panel solar, tenga en cuenta que el cargador solar solo funcionará una vez que la tensión del panel se haya elevado más de 5 V por encima de la tensión de la batería.
Batería - Tensión: La tensión se mide en los terminales de la batería del cargador solar.
Batería - Corriente: Esta lectura muestra la corriente que llega a los terminales de la batería del cargador solar o que se extrae de los mismos. Tenga en cuenta que en el caso de los cargadores solares de 100/20 y más pequeños, que tienen una salida de carga exclusiva, una anotación positiva junto a la lectura de corriente significa que la corriente fluye hacia la batería, mientras que una anotación negativa significa que se está extrayendo corriente de la batería.
Batería - Estado:
Carga inicial: Durante esta fase, el controlador suministra tanta corriente de carga como le es posible para recargar las baterías rápidamente. Cuando la tensión de la batería alcanza la tensión de absorción predeterminada, el controlador activa la fase de absorción.
Absorción: Durante esta fase el controlador pasa al modo de tensión constante, en el que se aplica una tensión de absorción predeterminada, adecuada al tipo de batería (véase el apartado 4.1 Ajustes de la batería). Cuando la corriente de carga desciende por debajo de la corriente de cola y/o ha transcurrido el tiempo de absorción predeterminado, la batería está completamente cargada. El controlador pasa a la fase de flotación. La corriente de cola es de 1 A para modelos de 100/20 y más pequeños y de 2 A para modelos más grandes. (Cuando se esté haciendo una ecualización automática, se indicará como “Absorción”.)
Flotación: Durante esta fase se aplica la tensión de flotación a la batería para mantenerla completamente cargada. Cuando la tensión de la batería cae por debajo de la tensión de flotación durante al menos 1 minuto, se inicia un nuevo ciclo de carga.
Ecualización: Esto aparece al pulsar “Iniciar ecualización ahora” en los ajustes de la batería. El cargador aplica la tensión de ecualización a la batería mientras el nivel de corriente permanece por debajo del 8 % (Gel o AGM) o del 25 % (placa tubular) de la corriente de carga inicial.
*Elementos del menú disponibles solo en modelos de MPPT con salida de carga (100/20 y más pequeños).
Salida de carga on/off: La función del interruptor de salida de carga es desconectar la carga cuando la batería está baja de energía para que no se dañe. Consulte en el apartado de ajustes (4.2) los algoritmos disponibles para interrumpir la carga.
Corriente de carga: Muestra la corriente que extraen dispositivos electrónicos, luces, frigorífico, etc.
Tenga en cuenta que para que la lectura de salida de carga sea fiable, todas las cargas deben conectarse directamente a la salida de carga, incluidos sus terminales negativos. Consulte el manual o pregunte a su instalador para más información.
Tenga en cuenta que es mejor que algunas cargas (en particular, los inversores) estén conectadas directamente a la batería. En dichos casos la salida de carga no muestra una lectura fiable: la corriente extraída por el inversor, por ejemplo, no estará incluida. Considere añadir un monitor de baterías BMV que medirá toda la corriente que vaya a la batería o que se extraiga de la misma, incluidas las cargas directamente conectadas a la batería y no solo las de los terminales de salida de carga del controlador de carga.
¿Se está cargando la batería?
La batería se cargará cuando la energía disponible de los paneles FV exceda la energía extraída por las cargas (luces, frigorífico, inversor, etc.).
Solo se puede decir si esto es así con controladores de carga que tengan todas las cargas conectadas a los terminales de salida de carga. Recuerde: el cargador solar no puede hacer un seguimiento de las cargas conectadas directamente a la batería.
4.4. Historial - Gráfico de treinta días
(El icono del cuadrado fragmentado (esquina superior izquierda) permite cambiar entre presentación apaisada y vertical).
Se presenta un resumen gráfico de la actividad de los últimos 30 días. Deslice la barra a la izquierda o a la derecha para ver los días anteriores.
El registro diario muestra:
Rendimiento: La energía convertida para ese día.
P máx: La potencia máxima registrada durante el día.
V máx: La máxima tensión procedente del conjunto FV durante el día.
Al pulsar sobre cualquier día/barra del gráfico se ampliará la información para mostrar los tiempos de los estados de carga, en horas y en minutos, y como porcentaje de la jornada de “Carga”. Este gráfico permite observar en un solo vistazo cuánto tiempo emplea su cargador en cada uno de los tres modos: Carga inicial / Absorción / Flotación.
Consejo: Puede usar los tiempos de carga para ver si el conjunto FV está dimensionado de forma adecuada para sus necesidades. Un sistema que nunca llegue al modo de “Flotación” podría necesitar más paneles, o quizá podría reducirse la carga.
Es posible exportar el historial como un archivo separado por comas (.csv) pulsando los tres puntos conectados situados en la esquina superior derecha de la pantalla de historial:
Este es un ejemplo de los datos exportados para 3 de los 30 días:
Tensión de la batería
La primera cifra muestra la máxima tensión de la batería del día, la cifra de abajo es la tensión mínima de la batería.
Errores
Muestra el número de errores del día (si los hay). Para ver los códigos de error pulse en el punto naranja. Consulte los Códigos de error del cargador solar MPPT. (Es posible que tenga que deslizar la pantalla de su dispositivo hacia arriba para ver los errores).
Total
Muestra la energía total convertida por la instalación. Este valor no puede restablecerse.
Desde que se reinició
Muestra cuánta energía ha convertido la instalación desde el último reinicio.
4.5. Protecciones y reinicios automáticos
4.5.1. Tensión alta de la batería
Reduzca la tensión de entrada CC y/o compruebe que no haya una batería o cargador solar defectuoso en el sistema. Después de que se produzca la desconexión por tensión alta de la batería, la unidad primero esperará 30 segundos y después volverá a intentar ponerse en marcha tan pronto como la tensión de la batería haya bajado a un nivel aceptable.
4.5.2. Temperatura alta
Una temperatura ambiente alta o soportar grandes corrientes de carga podría provocar que el MPPT reduzca la salida y eventualmente se apague por exceso de temperatura. El MPPT volverá a funcionar una vez que la temperatura vuelva a estar dentro de las especificaciones.
4.6. Mantenimiento
El cargador solar no necesita mantenimiento periódico. Los usuarios no cualificados deberán abstenerse de abrir la carcasa del producto.
