6. Установка
6.1. Режимы заряда
Есть 3 встроенных режима заряда (нормальный, высокий и Li-Ion), а также дополнительный этап восстановления, который может быть включен (кроме режима Li-ion).
Встроенные режимы заряда в сочетании с адаптивной логикой заряда хорошо подходят для большинства распространенных типов батарей, таких как залитые свинцово-кислотные, AGM, гелевые и LiFePO4.
Необходимый режим заряда можно выбрать с помощью кнопки MODE или приложения VictronConnect - для получения дополнительной информации см. разделы «Настройки - Использование кнопки MODE» и «Настройки - использование VictronConnect».
При необходимости можно выполнить расширенную настройку с заданными пользователем параметрами с помощью приложения VictronConnect и устройства с поддержкой Bluetooth (например, мобильного телефона или планшета) - более подробную информацию см. в разделе «Расширенная настройка».
Все выбранные настройки сохраняются и не будут потеряны при отключении зарядного устройства от сети или батареи.
6.1.1. Напряжение заряда
Просто выбрав встроенный режим зарядки, подходящий для типа заряжаемой батареи (см. Рекомендации производителя батареи), настройки напряжения для каждого этапа зарядки будут изменены в соответствии с приведенной ниже таблицей:
Примечание
Температурная компенсация: напряжение заряда автоматически компенсируется в зависимости от температуры окружающей среды (за исключением режима Li-ion или при отключении вручную) - дополнительную информацию см. раздел «Эксплуатация - Температурная компенсация» для получения дополнительной информации.
6.1.2. Режим восстановления
При включенном режиме этап восстановления включается в цикл зарядки; используйте только при необходимости в качестве корректирующего/технического действия - см. раздел «Эксплуатация - Алгоритм заряда» для получения дополнительной информации.
Если включен режим восстановления, индикатор RECONDITION (восстановление) будет гореть и мигать во время этапа восстановления.
Режим восстановления можно включать и выключать с помощью кнопки MODE или приложения VictronConnect - более подробную информацию см. разделы «Настройки - Использование кнопки MODE» и «Настройки - Использование VictronConnect» для получения дополнительной информации.
6.1.3. Режим низкого тока
При включенном режиме максимальный ток заряда ограничивается до значительно сниженного уровня (зависит от модели - см. раздел «Спецификации») по сравнению с номинальным максимальным током заряда.
Режим низкого тока рекомендуется при зарядке батарей малой емкости с помощью зарядного устройства с высоким током; зарядка при чрезмерном токе заряда может привести к преждевременной деградации и перегреву батареи.
Обычно максимальный ток заряда для свинцово-кислотных батарей не должен превышать ~0,3C (более 30 % от емкости батареи в Ач), а максимальный ток заряда для батарей LiFePO4 - ~0,5C (более 50 % от емкости батареи в Ач).
Когда режим низкого тока включен, светодиод LOW будет мигать.
Режим низкого тока можно включать и выключать с помощью кнопки MODE или приложения VictronConnect - более подробную информацию см. в разделах «Настройки - Использование кнопки MODE» и «Настройки - Использование VictronConnect».
6.2. Использование кнопки MODE (режим)
Выбор режима встроенного заряда и другие общие настройки можно выполнить с помощью физической кнопки MODE на зарядном устройстве.
Чтобы выбрать встроенный режим заряда с помощью кнопки MODE:
Кратковременно нажмите кнопку MODE для переключения доступных режимов заряда; при этом загорится светодиод рядом с выбранным режимом заряда.
При необходимости активируйте режим восстановления, продолжая циклически перебирать доступные опции; когда он включен, светодиод RECONDITION будет гореть в дополнение к светодиоду выбранного режима заряда.
Чтобы включить при необходимости режим низкого тока(сниженный ток заряда), нажмите и удерживайте кнопку MODE (режим) в течение 3 секунд; при активации индикатор LOW будет мигать.
Для отключения режима низкого тока снова нажмите и удерживайте кнопку MODE (режим) в течение 3 секунд.
6.3. Использование VictronConnect
Выбор встроенного режима зарядки и других основных настроек можно также выполнить с помощью устройства с поддержкой Bluetooth (например, мобильного телефона или планшета) с использованием приложения VictronConnect.
Для получения более подробной информации о приложении VictronConnect обратитесь к онлайн-руководству пользователя: https://www.victronenergy.com/live/victronconnect:start
Чтобы выбрать режим встроенного заряда с помощью VictronConnect:
Загрузите и установите приложение VictronConnect.
Приложение VictronConnect доступно для в:
Android – Google Play Store
iOS/Mac – Apple App Store
Включите Bluetooth на мобильном телефоне или планшете (если он еще не включен).

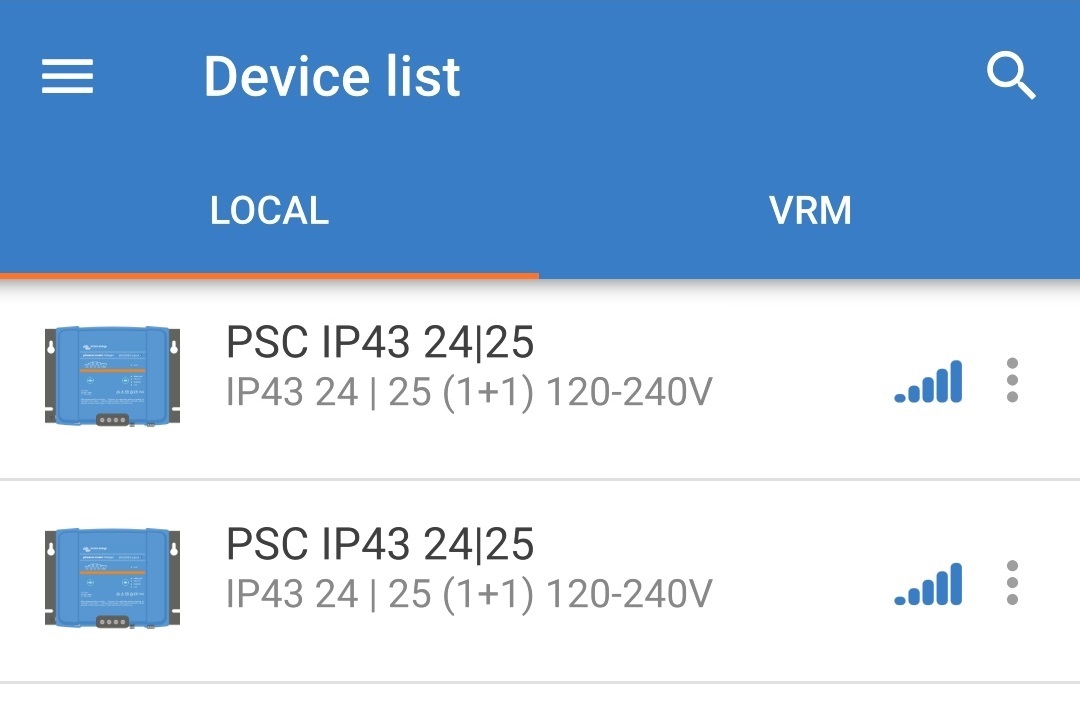

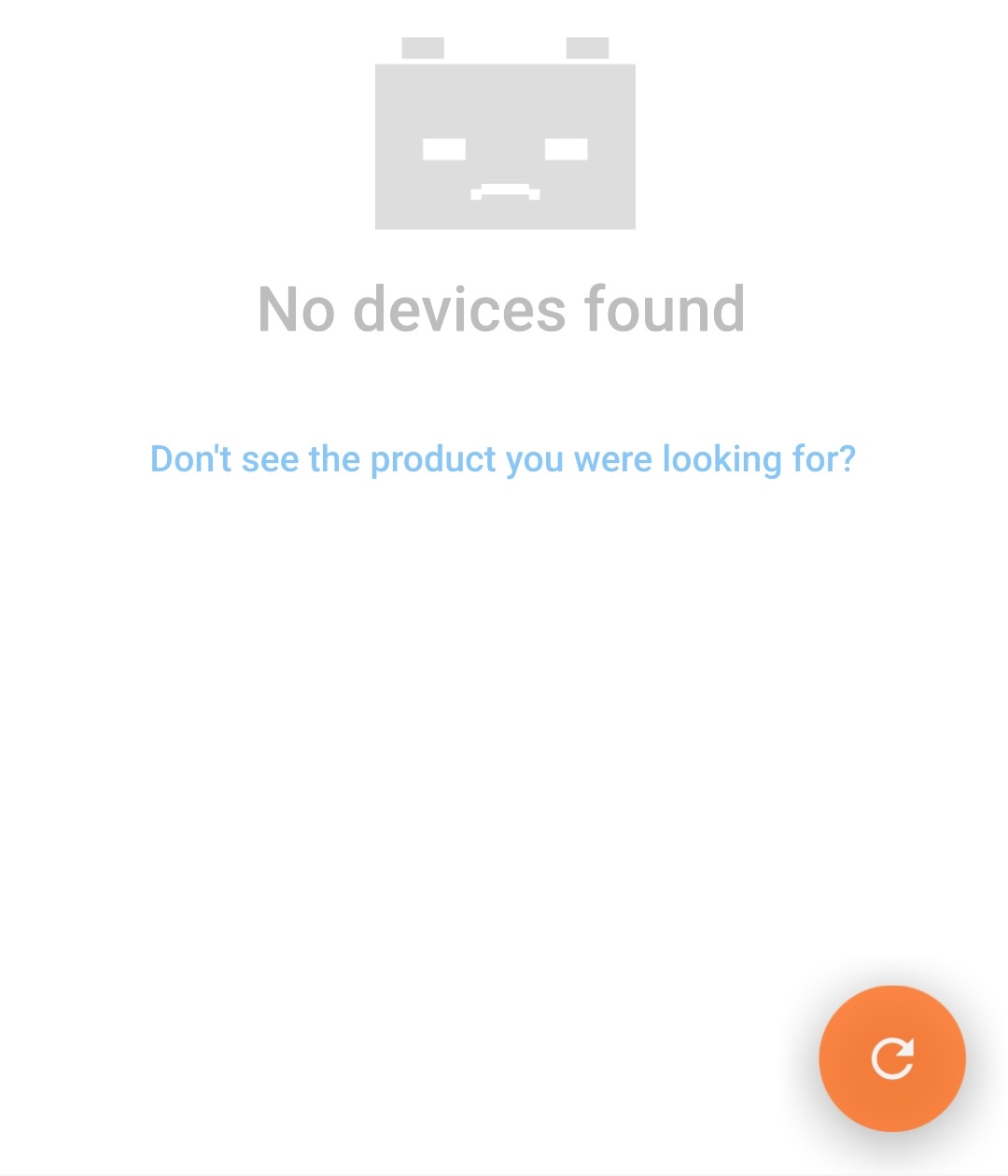

Откройте приложение VictronConnect и найдите зарядное устройство Phoenix Smart IP43 Charger на вкладке LOCAL (локальные устройства), если оно не появится автоматически, выполните ручное сканирование устройств в радиусе действия, нажав кнопку «сканировать» (круглая оранжевая кнопка с круговой стрелкой) в правом нижнем углу.

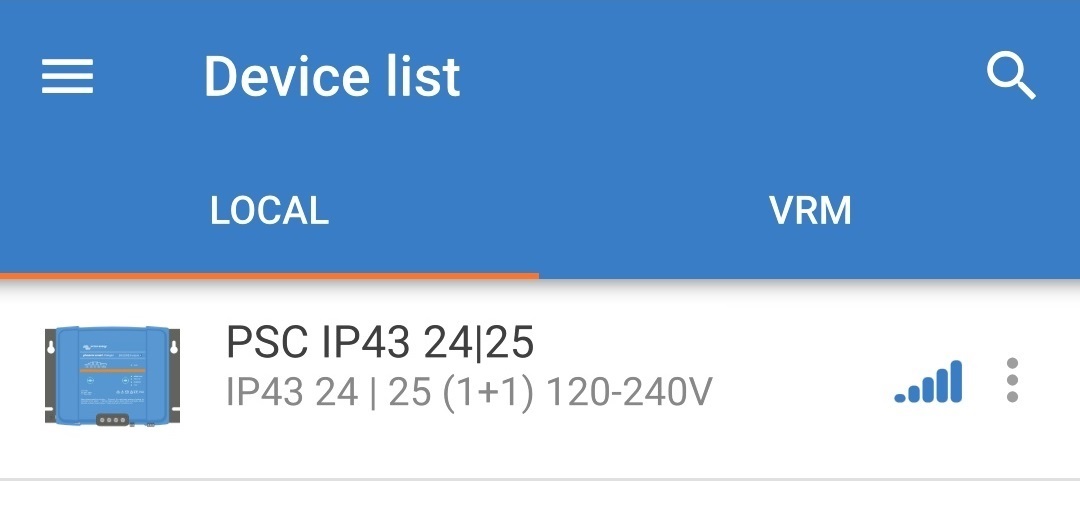

Выберите Phoenix Smart IP43 Charger из списка LOCAL (локальных устройств).
Во время первоначального подключения появится сообщение «Bluetooth pairing request» (Запрос на сопряжение Bluetooth) с запросом PIN-кода Bluetooth; введите PIN-код по умолчанию 000000.
Откройте меню «Настройки», выбрав значок «настройки» (шестеренка) в правом верхнем углу.
Войдите в меню «Настройки батареи», выбрав пункт меню «Настройки батареи».

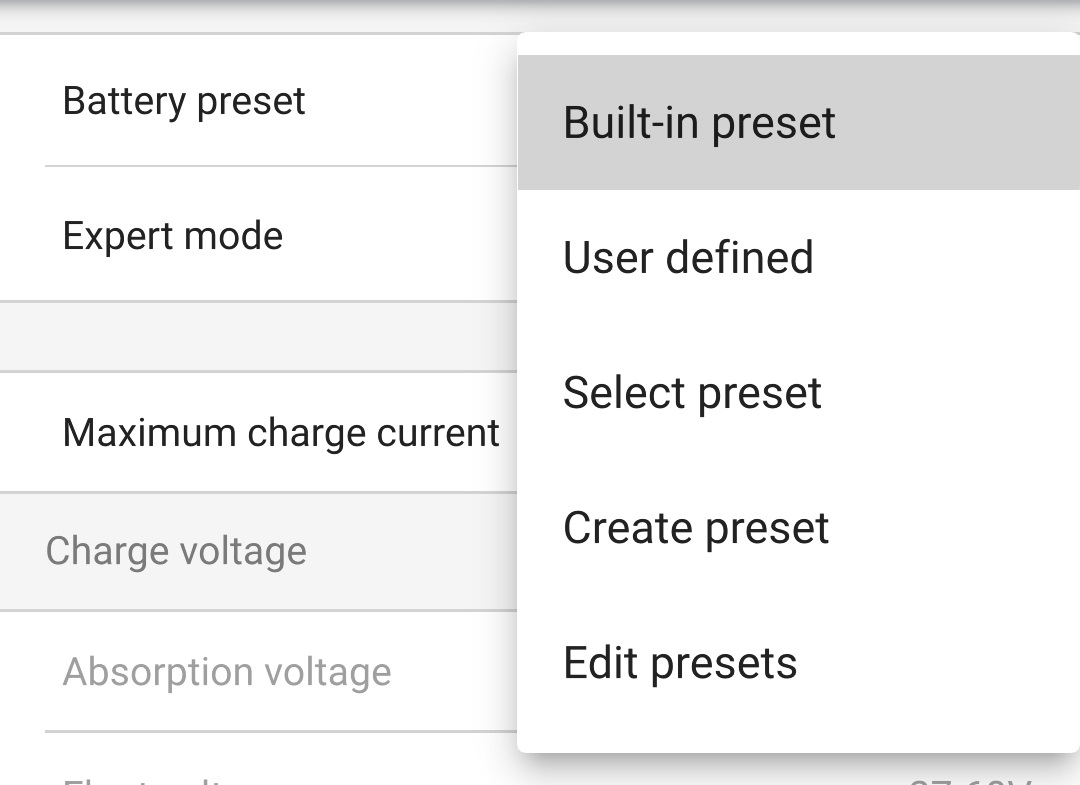

Раскройте выпадающее меню «Предварительная установка батареи», затем выберите «Встроенная предустановка» или «Выбрать предустановку» для более специализированных типов батарей.
Просмотрите доступные варианты и выберите наиболее подходящую предварительную установку заряда, затем нажмите «OK».
При необходимости установите меньший максимальный ток заряда:

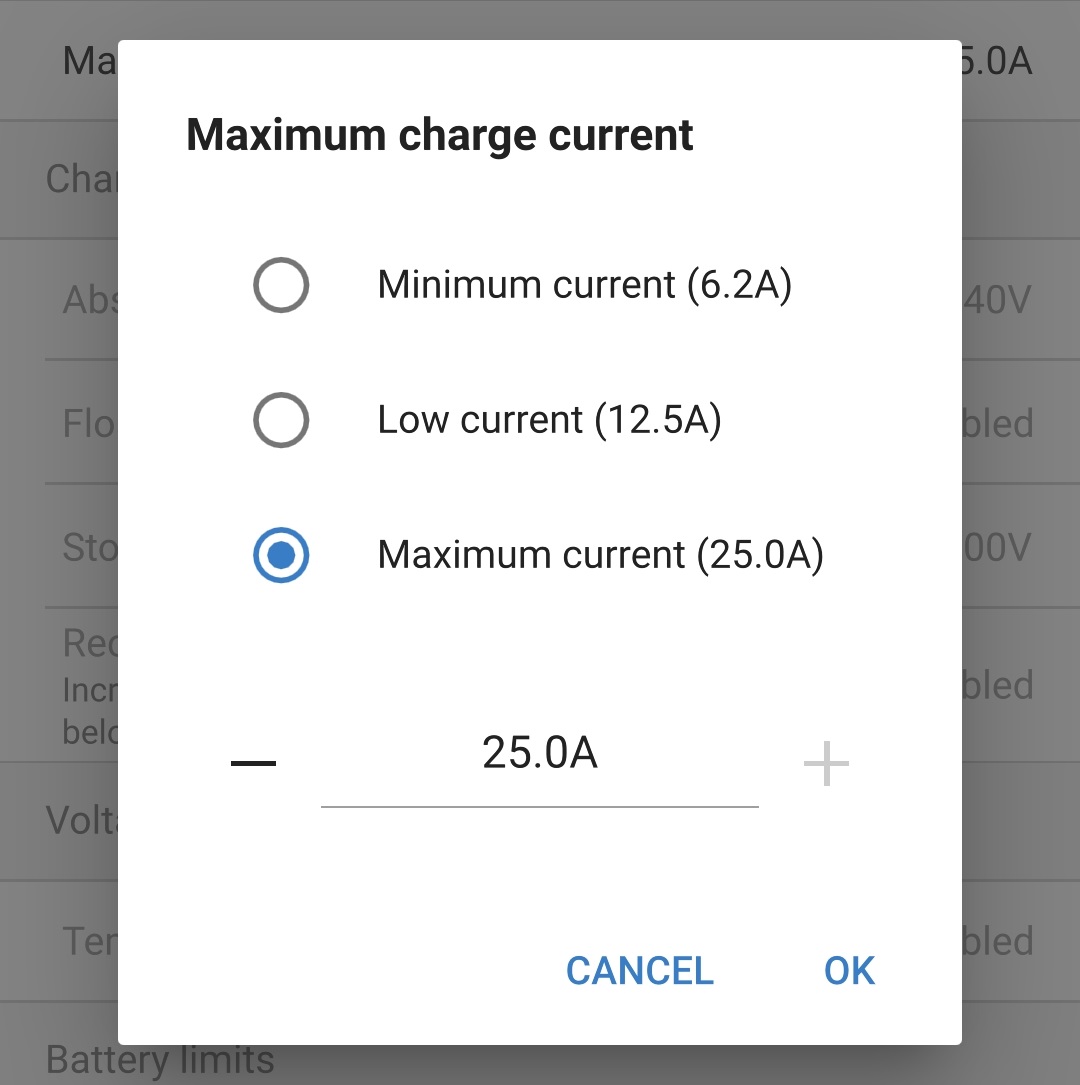

Войдите в меню «Максимальный ток заряда», выбрав пункт меню «Максимальный ток заряда».
Просмотрите доступные опции и выберите наиболее подходящую предустановку максимального тока заряда (Минимальный / Низкий / Максимальный) или укажите альтернативный ток (между минимальным и максимальным пределами) с помощью регуляторов ввода цифр внизу.
Убедитесь, что все новые настройки и соответствующие напряжения заряда были выполнены правильно и подходят. Свечение светодиодных индикаторов на Phoenix Smart IP43 Charger также будет меняться в соответствии с выбранным режимом заряда и выполненными настройками.
6.4. Bluetooth
6.4.1. Изменение PIN-кода
Для предотвращения несанкционированного подключения по Bluetooth настоятельно рекомендуется изменить PIN-код по умолчанию.
Изменение PIN-кода Bluetooth:
Выполните начальное сопряжение и подключение по Bluetooth, используя PIN-код по умолчанию (000000)
Откройте «device options» (параметры устройства), выбрав значок «settings» (настройки) (шестеренка) в правом верхнем углу, затем значок «параметры устройства» (три вертикальные точки).
Откройте страницу «Product info» (Информация о продукте), выбрав в меню пункт «Product info» (Информация о продукте).

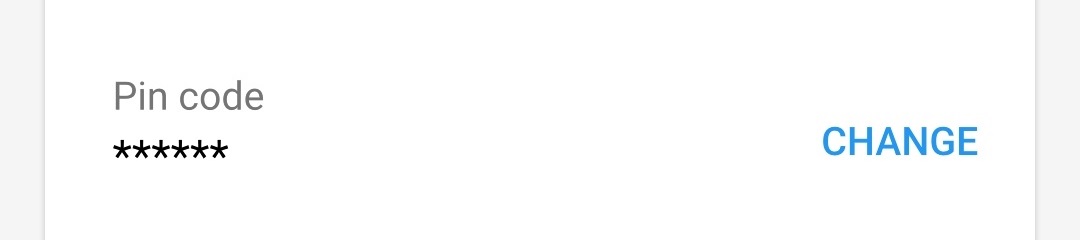

Рядом с пунктом «Pin code» (PIN-код) выберите ‘CHANGE’ («ИЗМЕНИТЬ»), чтобы открыть окно «Change PIN code» (Изменить PIN-код).
Введите текущий и новый PIN-код (дважды), затем нажмите «ОК»; избегайте использования очевидного PIN-кода, который легко угадать, например 111111 или 123456.
6.4.2. Сброс PIN-кода
Если PIN-код забыт или утерян, его можно легко сбросить до значения по умолчанию 000000 с помощью приложения VictronConnect.
Чтобы изменить PIN-код Bluetooth:
Найдите зарядное устройство Blue Smart Charger на вкладке LOCAL (локальные устройства) и выберите значок «Параметры устройства» (три вертикальные точки) в правой части описания.
Выберите «Сбросить PIN-код» во всплывающем окне.
Введите PUK-код и нажмите «ОК». PUK-код расположен на этикетке на панели устройства side Phoenix Smart IP43 Charger.
Чтобы изменить PIN-код Bluetooth:
Нажмите и удерживайте кнопку MODE (режим) (на Phoenix Smart IP43 Charger) в течение 10 секунд.
По истечении 10 секунд все индикаторы режимов заряда дважды мигнут, показывая, что PIN-код был сброшен.
Примечание
Во время этой процедуры:
PIN-код сбрасывается на значение по умолчанию (000000)
Все активные соединения Bluetooth отключены
Вся информация о сопряжении Bluetooth очищена
Впоследствии, перед попыткой повторного подключения также необходимо удалить/очистить информацию о сопряжении устройства Phoenix Smart IP43 Charger с любыми устройствами (мобильными телефонами или планшетами), которые были сопряжены ранее.
6.4.3. Отключение Bluetooth
При желании можно полностью отключить связь по Bluetooth.
Как правило, нет необходимости отключать Bluetooth, поскольку несанкционированный доступ защищен PIN-кодом, но в определенных ситуациях это может гарантировать еще более высокий уровень безопасности.
Чтобы отключить Bluetooth:
Выполните начальное сопряжение и подключение по Bluetooth, используя PIN-код по умолчанию (000000) или текущий PIN-код.
Откройте «device options» (параметры устройства), выбрав значок «settings» (настройки) (шестеренка) в правом верхнем углу, затем значок «параметры устройства» (три вертикальные точки).
Откройте страницу «Информация о продукте», выбрав в меню пункт «Информация о продукте».

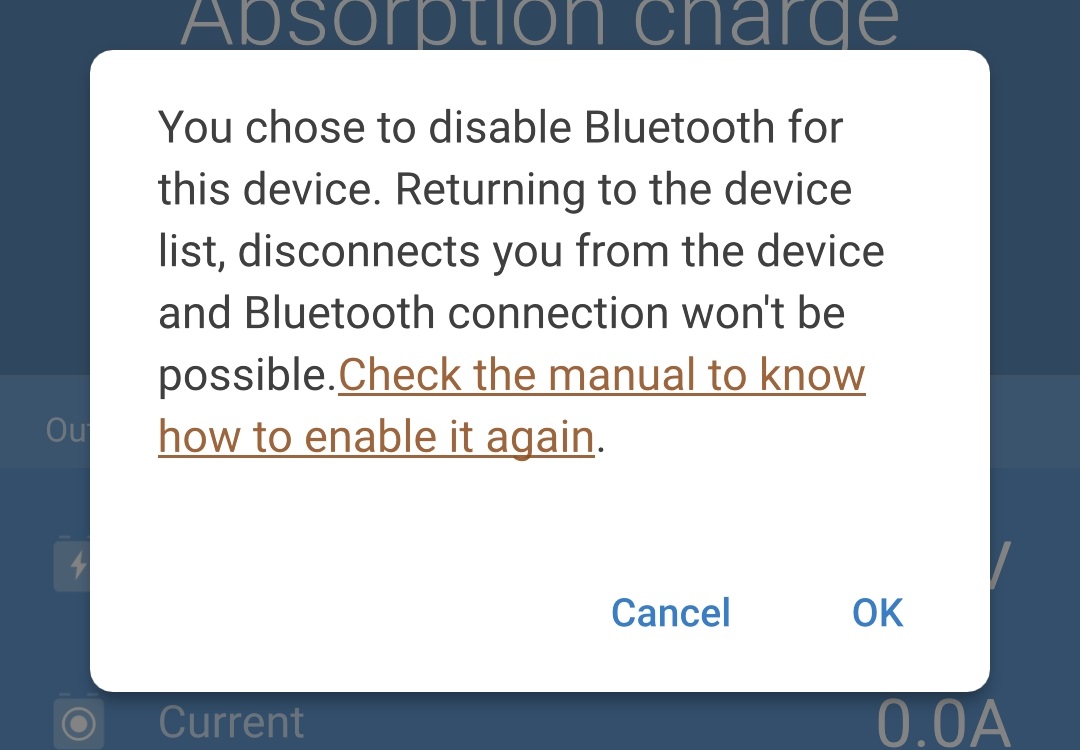

Чтобы открыть окно «Отключить Bluetooth», рядом с пунктом «Bluetooth включен» выберите «DISABLE» (отключить).
Установите флажок и затем выберите «ОК» для подтверждения.
Теперь Bluetooth будет отключен, но его можно снова включить.
6.4.4. Повторное включение Bluetooth
Можно повторно включить Bluetooth с помощью кнопки MODE (режим).
Чтобы включить Bluetooth снова:
Нажмите и удерживайте кнопку MODE (режим) (на Phoenix Smart IP43 Charger) в течение 10 секунд.
По истечении 10 секунд все индикаторы заряда дважды мигнут, показывая, что Bluetooth снова включен и все настройки Bluetooth сброшены.
Примечание
Во время этой процедуры:
Bluetooth снова включен
PIN-код сбрасывается на значение по умолчанию (000000)
Все активные соединения Bluetooth отключены
Вся информация о сопряжении Bluetooth очищена
Впоследствии, перед попыткой повторного подключения также необходимо удалить/очистить информацию о сопряжении устройства Phoenix Smart IP43 Charger с любыми устройствами (мобильными телефонами или планшетами), которые были сопряжены ранее.
6.5. Сеть VE.Smart
VE.Smart Networking обеспечивает соединение Bluetooth и связь между несколькими продуктами Victron для дальнейшего улучшения цикла заряда. Дополнительную информацию см. в разделе «Эксплуатация - VE.Smart Networking».
После установки совместимого с VE.Smart Networking оборудования необходимо настроить/включить VE.Smart Networking.
6.5.1. Определение напряжения, температуры и тока
Чтобы настроить сеть VE.Smart Network с датчиками Volt-Sense / Temp-Sense / Current-Sense:
Найдите и выберите устройство контроля батареи (BMV, SmartShunt, Smart Battery Sense или VE.Bus Smart Dongle) в списке устройств на странице LOCAL.
Если запрошено, завершите начальное сопряжение и подключение по Bluetooth, используя PIN-код 000000.

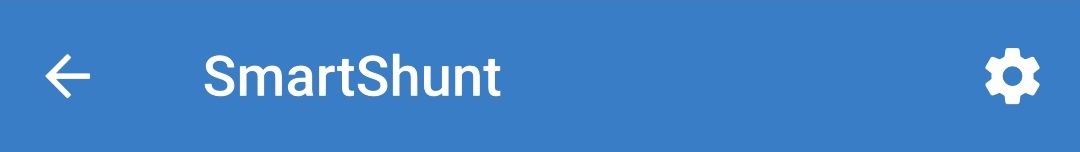

Откройте меню настроек, выбрав значок «Настройки» (шестеренка) в правом верхнем углу.
Откройте страницу сети VE.Smart, выбрав «VE.Smart networking».
Выберите «CREATE NETWORK» (Создать сеть) (или «JOIN NETWORK» (Присоединиться к сети), если сеть VE.Smart уже была создана).

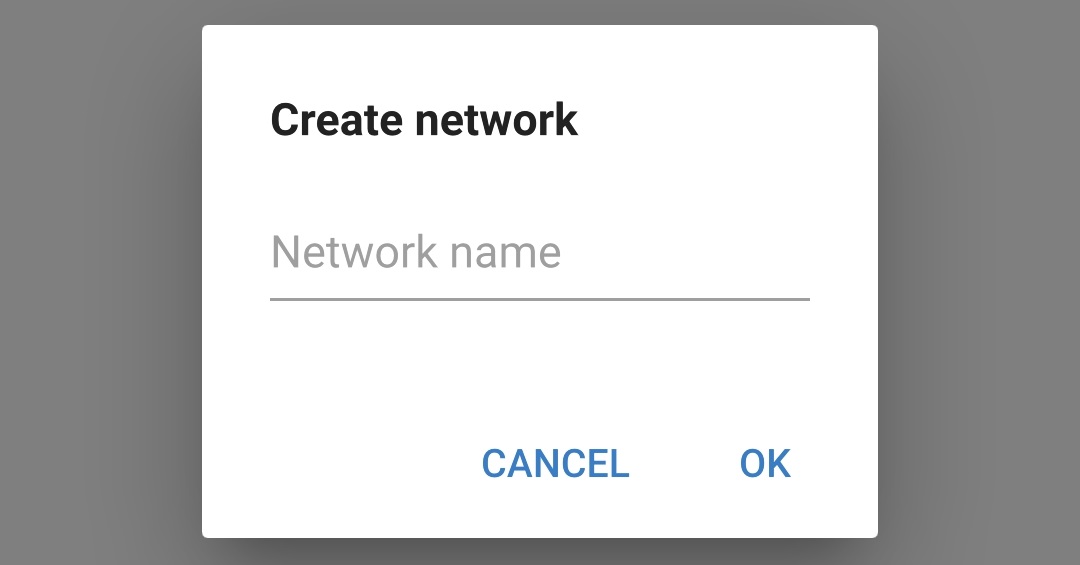

Введите имя для идентификации сети VE.Smart и выберите «OK» в ответ на подсказки.

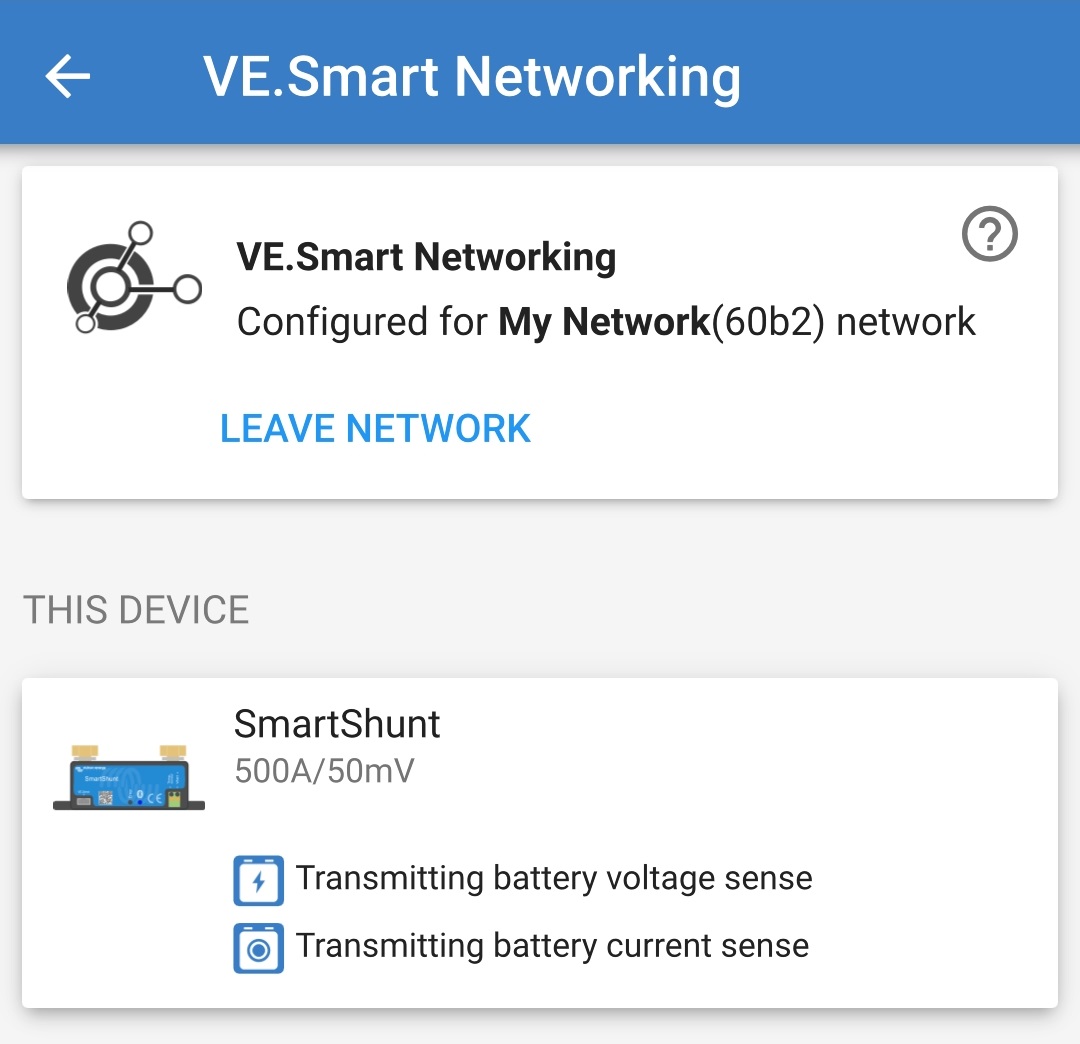

После настройки на странице сети VE.Smart отображается информация о данных, передаваемых в сеть VE.Smart.

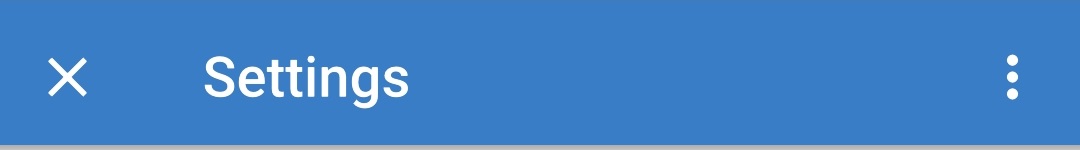

Выйдите из устройства, выбрав значок «стрелка назад» и значок «закрыть» (крестик) в левом верхнем углу.
Найдите и выберите устройство Phoenix Smart IP43 Charger из списка устройств на странице LOCAL.
Если запрошено, завершите начальное сопряжение и подключение по Bluetooth, используя PIN-код 000000.
Откройте меню настроек, выбрав значок «settings» (настройки) (шестеренка) в правом верхнем углу.
Откройте страницу «VE.Smart networking», выбрав «VE.Smart networking».
Выберите «JOIN EXISTING» (присоединиться к существующей).

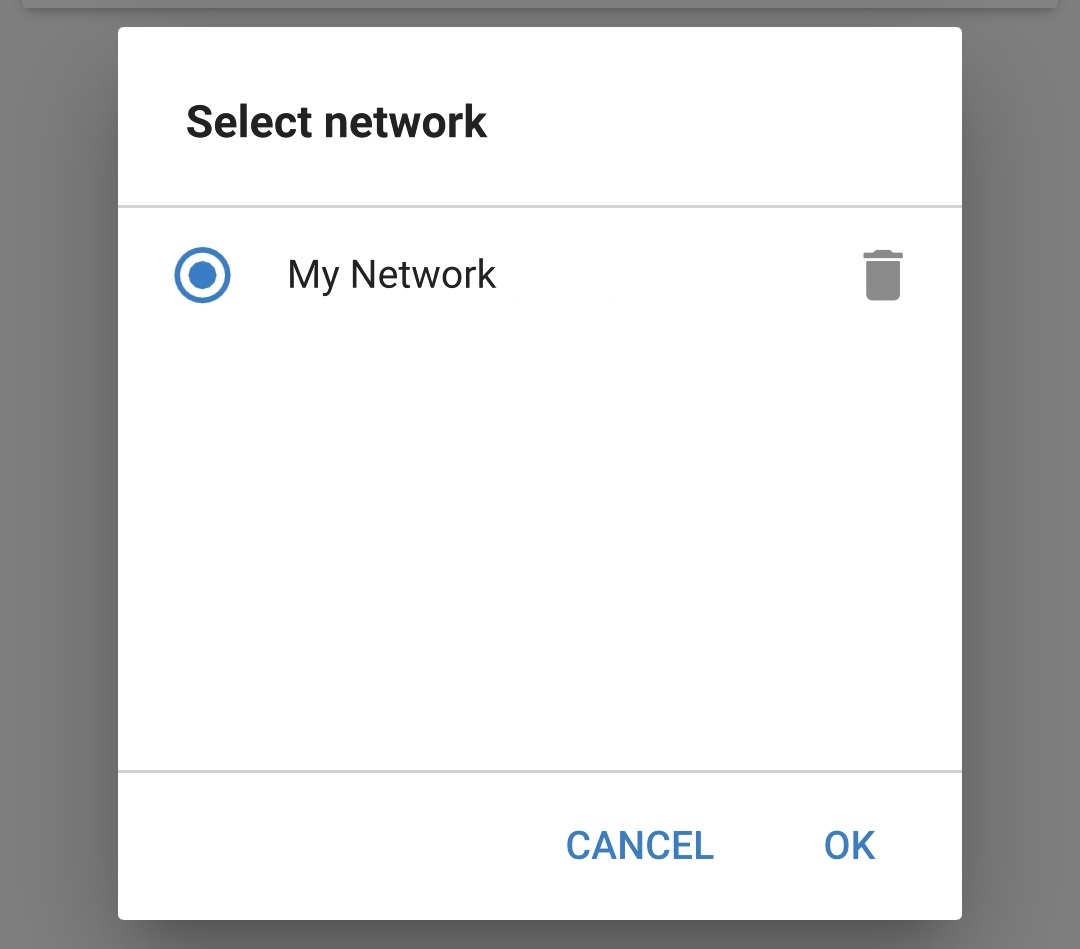

Найдите и выберите ранее настроенную сеть VE.Smart (или сеть, к которой вы хотите присоединиться, если их несколько), затем выберите «OK» в ответ на подсказки.

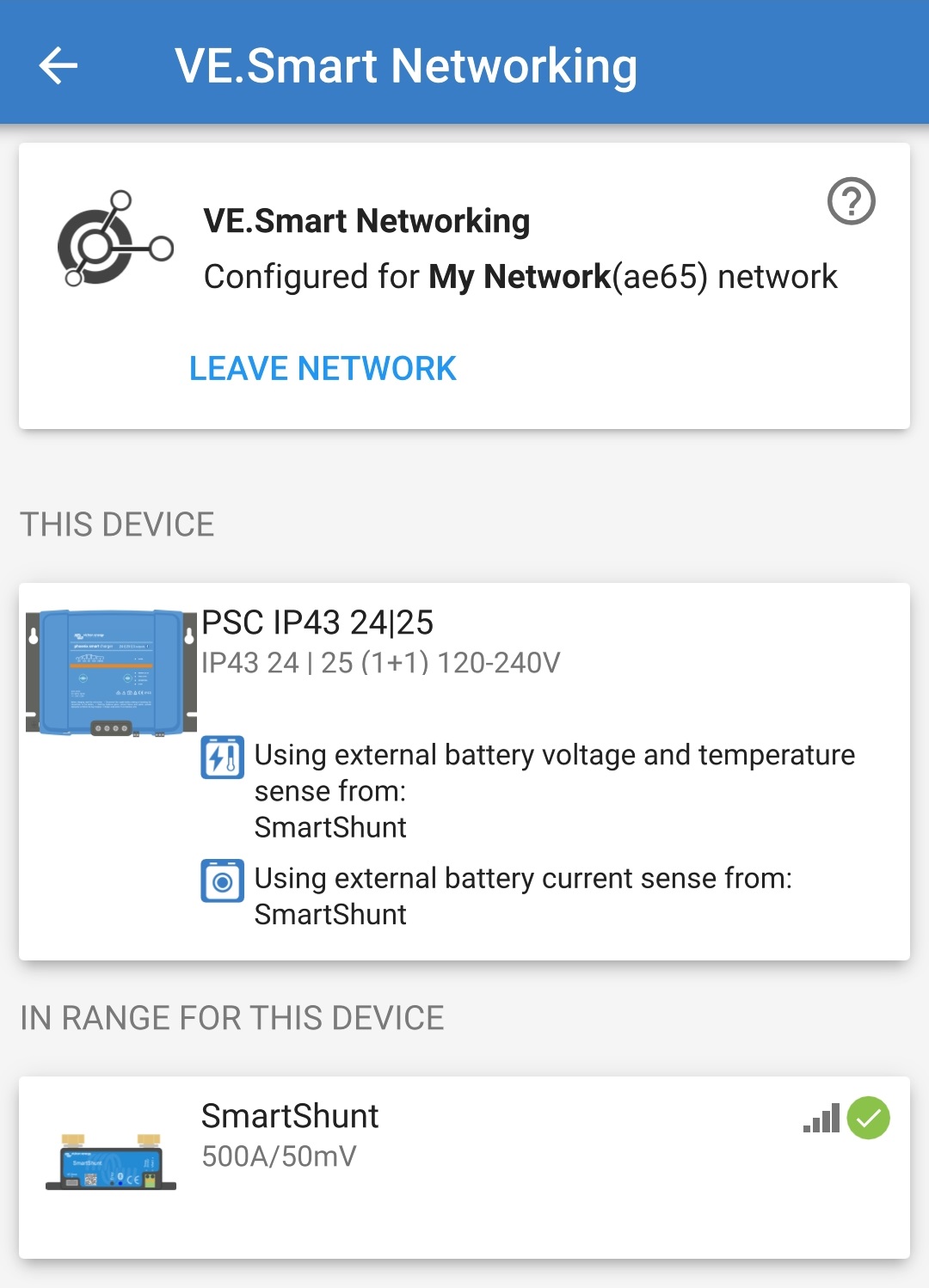

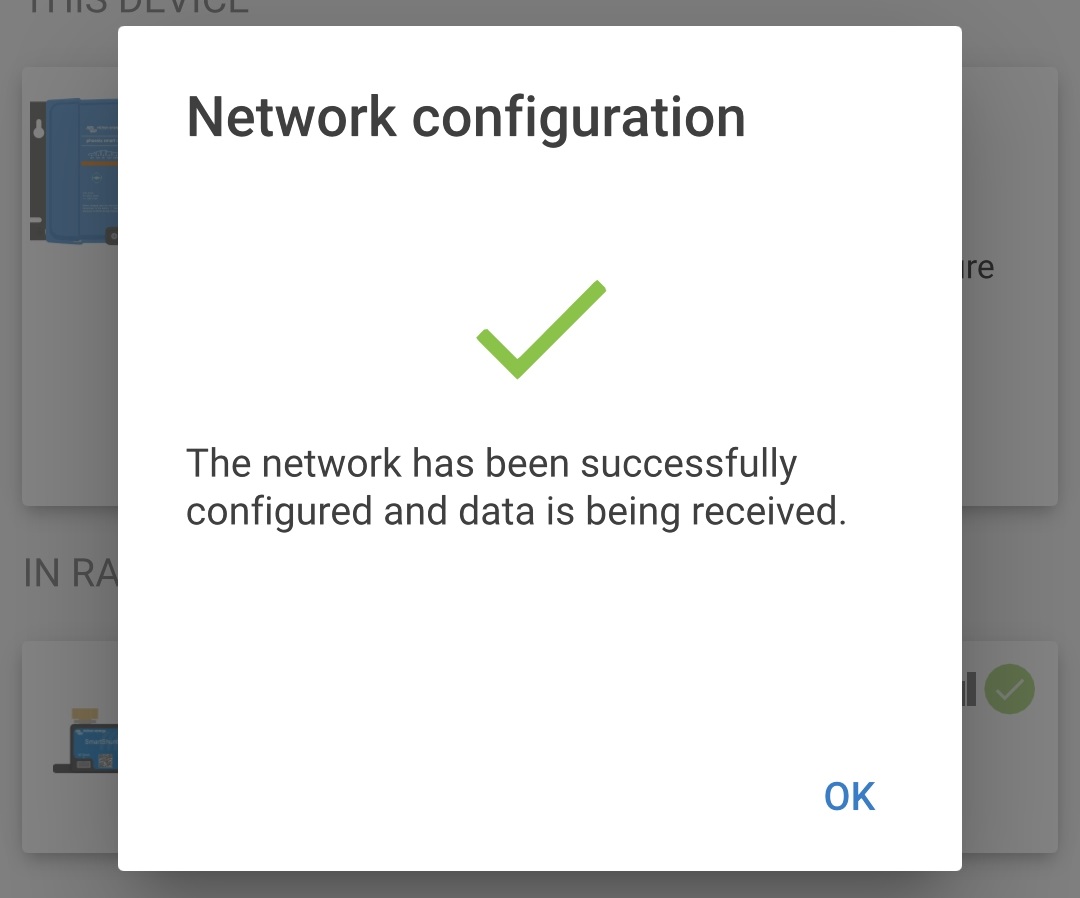

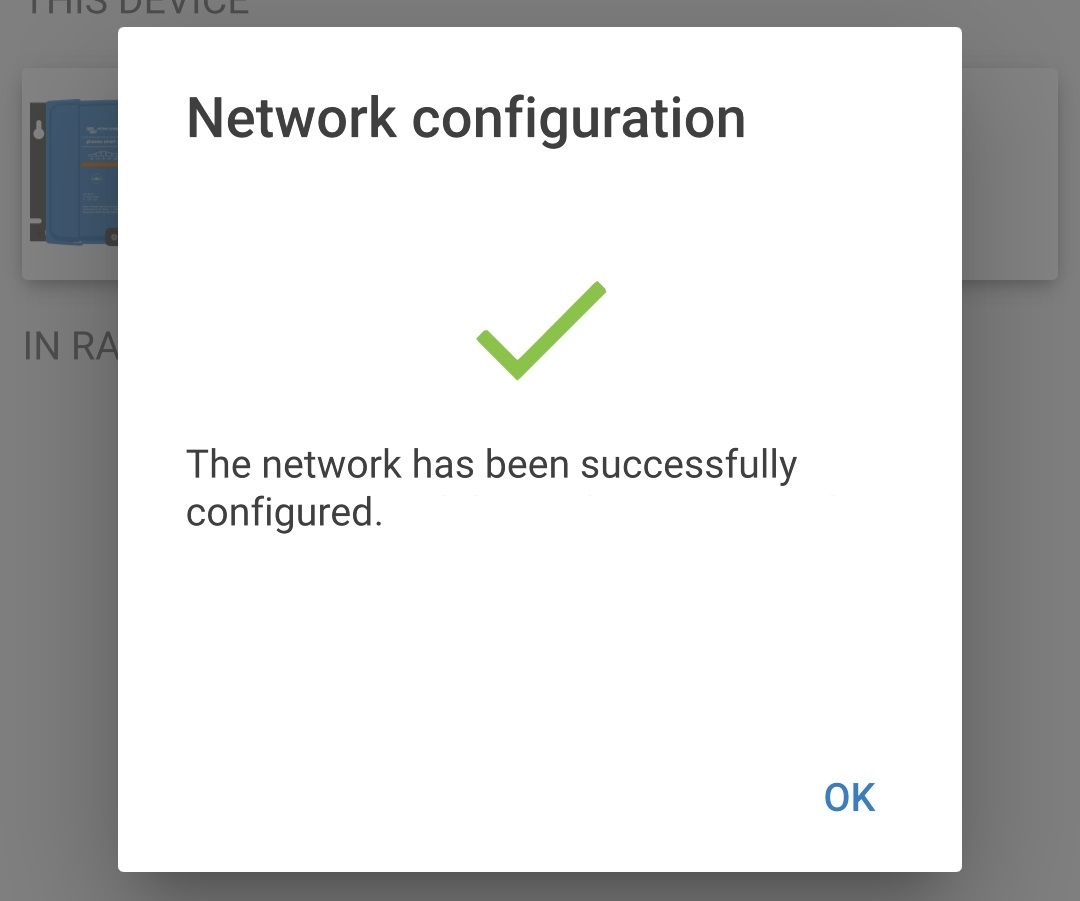

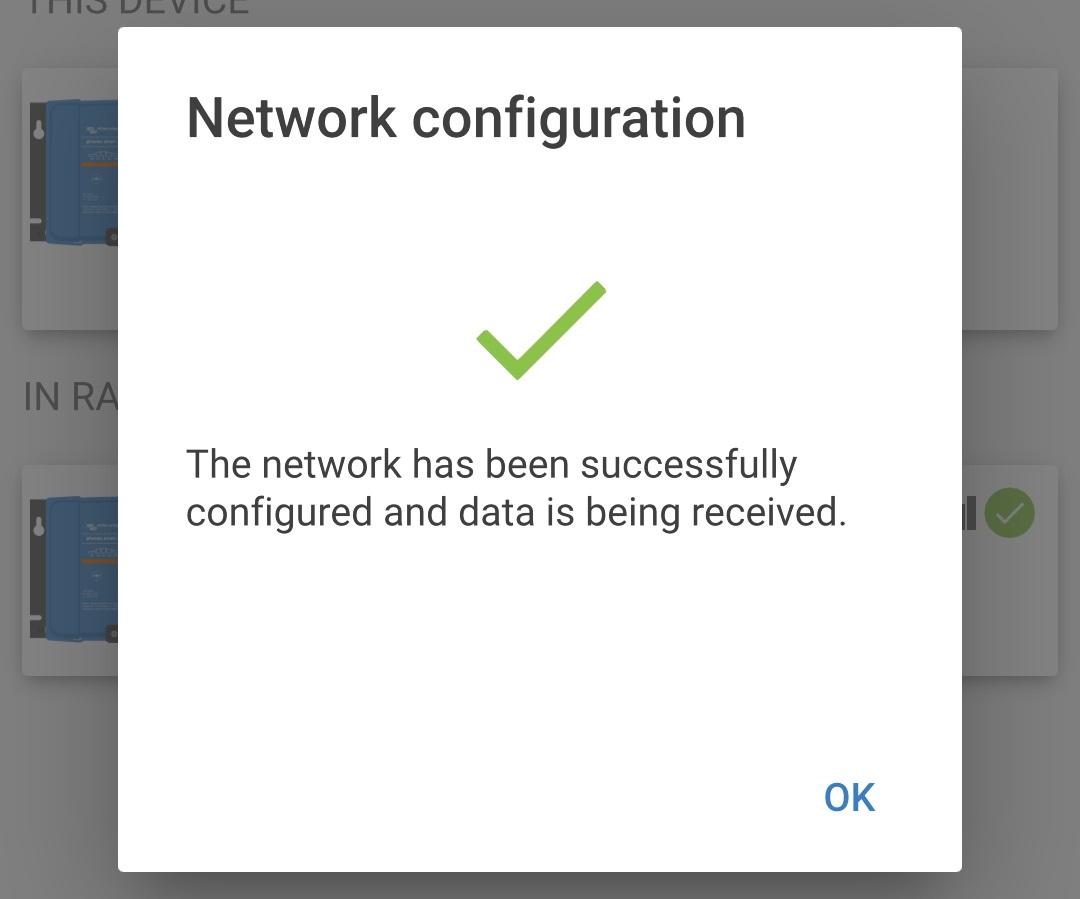

Сеть VE.Smart теперь настроена, подробная информация о данных, получаемых от сети VE.Smart, отображается на странице сети VE.Smart.
После успешной настройки:

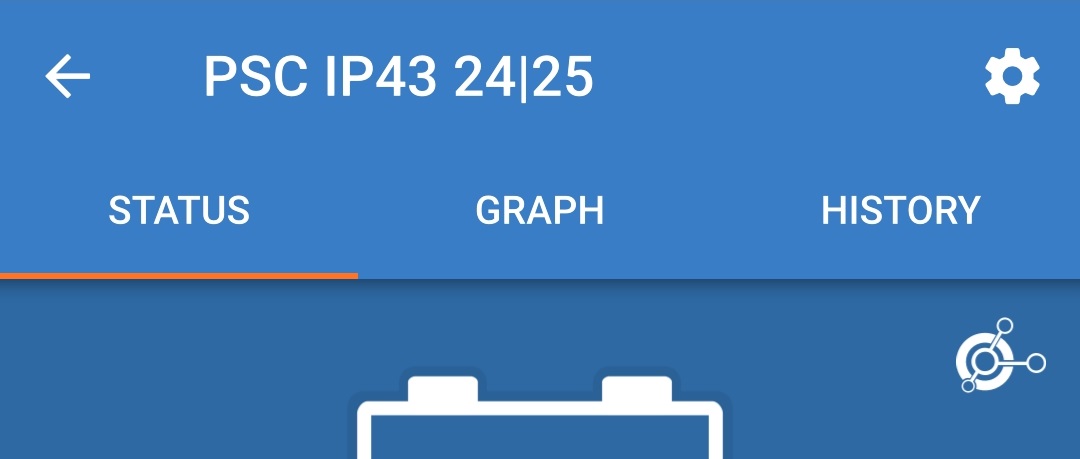

Символ сети VE.Smart появится в правом верхнем углу экрана STATUS (как на мониторе батареи, так и на зарядном устройстве).
Светодиодный индикатор состояния заряда на зарядном устройстве (интенсивный/абсорбционный/ плавающий/накопительный) будет мигать каждые 4 секунды.
Для систем с несколькими совместимыми зарядными устройствами повторите описанные выше шаги для каждого дополнительного зарядного устройства.
Примечание
В сеть VE.Smart может быть включен только один монитор батареи (BMV, SmartShunt, Smart Battery Sense или VE.Bus Smart Dongle).
Все соединения монитора батареи (кабели для измерения напряжения, температурный датчик и токовый шунт) и зарядные устройства в общей сети VE.Smart должны быть подключены к одной и той же батарее/группе батарей.
Максимальное количество устройств в сети VE.Smart - 10.
Связь через сеть VE.Smart требует, чтобы все устройства находились в радиусе действия Bluetooth друг от друга. В системах с плохим или прерывистым сигналом Bluetooth между устройствами возникнут проблемы с подключением. Уровень сигнала между устройствами можно проверить на странице сети VictronConnect VE.Smart.
Несколько зарядных устройств в общей сети VE.Smart должны иметь одинаковые настройки заряда, поскольку «ведущий» может динамически меняться, любое зарядное устройство может стать «ведущим».
Несколько зарядных устройств в общей сети VE.Smart не обязательно должны быть одной модели, они просто должны быть совместимы с VE.Smart Networking (сюда входят совместимые с VE.Smart Networking зарядные устройства Blue Smart, зарядные устройства IP43 Smart и солнечные зарядные устройства MPPT).
Некоторые старые устройства не совместимы с сетью VE.Smart Networking, для подтверждения см. руководство к продукту.
6.5.2. Синхронизированная зарядка
Чтобы настроить сеть VE.Smart Network с синхронизированной зарядкой:
Найдите и выберите устройство Phoenix Smart IP43 Charger из списка устройств на странице LOCAL.
Если запрошено, завершите начальное сопряжение и подключение по Bluetooth, используя PIN-код 000000.
Откройте меню настроек, выбрав значок «settings» (настройки) (шестеренка) в правом верхнем углу.
Откройте страницу сети VE.Smart, выбрав «VE.Smart networking».
Выберите «CREATE NETWORK» (Создать сеть) (или «JOIN NETWORK» (Присоединиться к сети), если сеть VE.Smart уже была создана).
Введите имя для идентификации сети VE.Smart и выберите «OK» в ответ на подсказки.

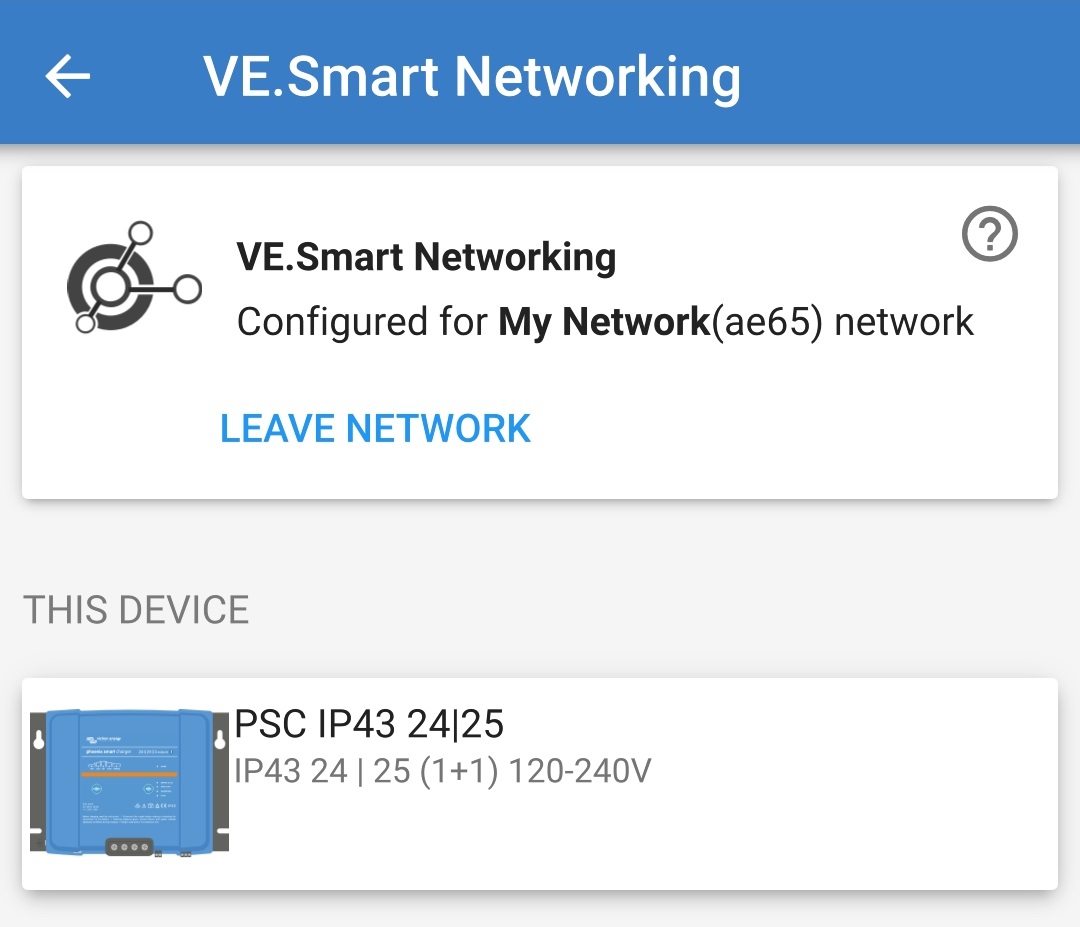

После настройки на странице сети VE.Smart отображается информация о данных, передаваемых в сеть VE.Smart.
Выйдите из устройства, выбрав значок «стрелка назад» и значок «закрыть» (крестик) в левом верхнем углу.
Найдите и выберите другое зарядное устройство, совместимое с VE.Smart Networking, в списке устройств на странице LOCAL.
Если запрошено, завершите начальное сопряжение и подключение по Bluetooth, используя PIN-код 000000.
Откройте меню настроек, выбрав значок «Настройки» (шестеренка) в правом верхнем углу.
Откройте страницу «VE.Smart networking», выбрав «VE.Smart networking».
Выберите «JOIN EXISTING» (присоединиться к существующей).
Найдите и выберите ранее настроенную сеть VE.Smart (или сеть, к которой вы хотите присоединиться, если их несколько), затем выберите «OK» в ответ на подсказки.

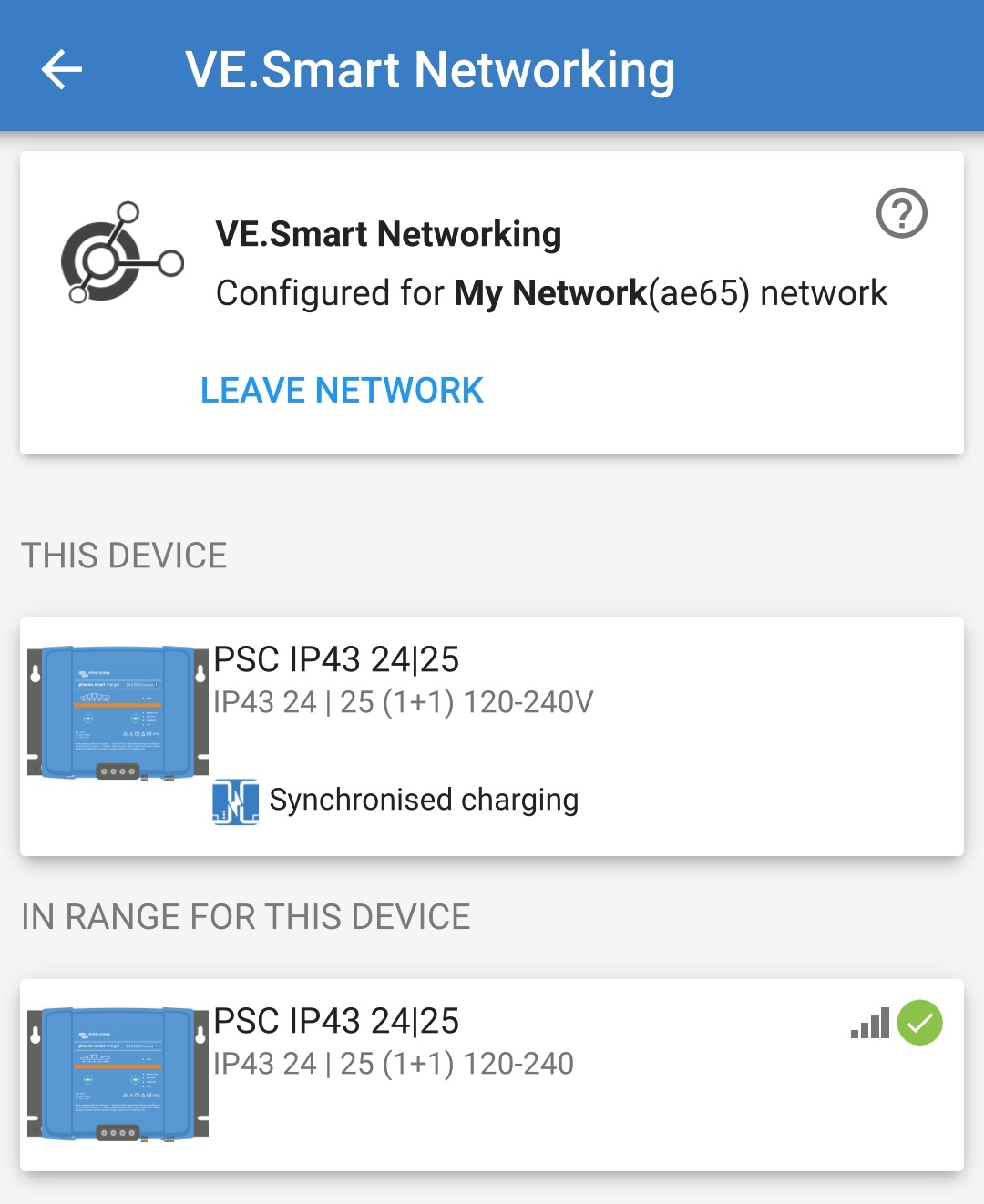

Теперь сеть VE.Smart настроена, подробная информация о синхронизированных зарядных устройствах в сети VE.Smart отображается на странице сети VE.Smart.
После успешной настройки:
Символ сети VE.Smart появится в правом верхнем углу экрана STATUS (каждого зарядного устройства в сети).
Светодиодный индикатор состояния заряда на зарядном устройстве (интенсивный/абсорбционный/ плавающий/накопительный) будет мигать каждые 4 секунды.
Для систем с несколькими совместимыми зарядными устройствами повторите описанные выше шаги для каждого дополнительного зарядного устройства.
Примечание
В сеть VE.Smart может быть включен только один монитор батареи (BMV, SmartShunt, Smart Battery Sense или VE.Bus Smart Dongle).
Все соединения монитора батареи (кабели для измерения напряжения, температурный датчик и токовый шунт) и зарядные устройства в общей сети VE.Smart должны быть подключены к одной и той же батарее/группе батарей.
Максимальное количество устройств в сети VE.Smart - 10.
Связь через сеть VE.Smart требует, чтобы все устройства находились в радиусе действия Bluetooth друг от друга. В системах с плохим или прерывистым сигналом Bluetooth между устройствами возникнут проблемы с подключением. Уровень сигнала между устройствами можно проверить на странице сети VictronConnect VE.Smart.
Несколько зарядных устройств в общей сети VE.Smart должны иметь одинаковые настройки заряда, поскольку «ведущий» может динамически меняться, любое зарядное устройство может стать «ведущим».
Несколько зарядных устройств в общей сети VE.Smart не обязательно должны быть одной модели, они просто должны быть совместимы с VE.Smart Networking (сюда входят совместимые с VE.Smart Networking зарядные устройства Blue Smart, зарядные устройства Smart IP43 и солнечные зарядные устройства MPPT).
Некоторые старые устройства не совместимы с сетью VE.Smart Networking, для подтверждения см. руководство к продукту.
6.6. Сброс системы
С помощью приложения VictronConnect можно выполнить полный сброс системы для восстановления всех настроек, связанных с зарядным устройством/батареей, до значений по умолчанию.
Обратите внимание, что это не приводит к сбросу каких-либо настроек, связанных с Bluetooth, таких как PIN-код или информация о сопряжении.
Для выполнения сброса системы:
Выполните начальное сопряжение и подключение по Bluetooth, используя PIN-код по умолчанию (000000).
Откройте «device options» (параметры устройства), выбрав значок «settings» (настройки) (шестеренка) в правом верхнем углу, затем значок «параметры устройства» (три вертикальные точки).
Откройте страницу «restore device» (Восстановление устройства), выбрав «Reset to defaults» (Сброс к значениям по умолчанию).
Выберите «ДА», чтобы сбросить все настройки до заводских настроек по умолчанию.
